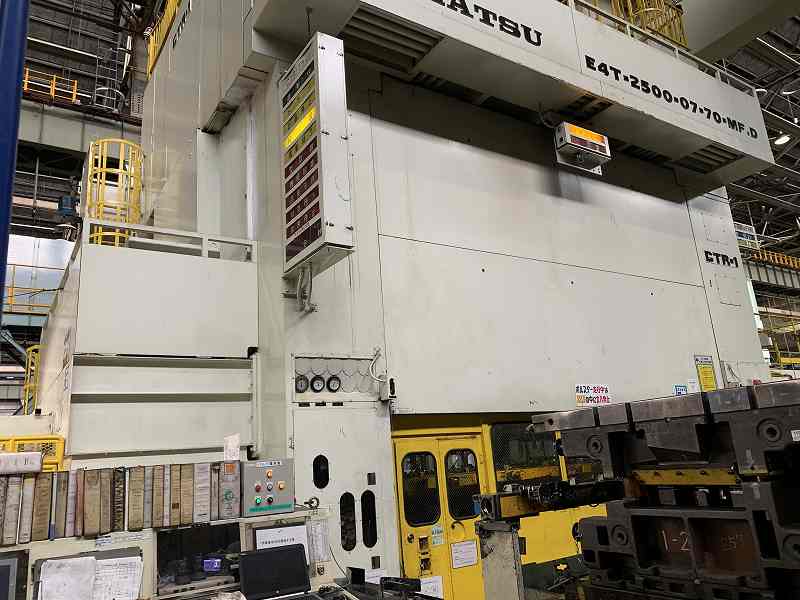

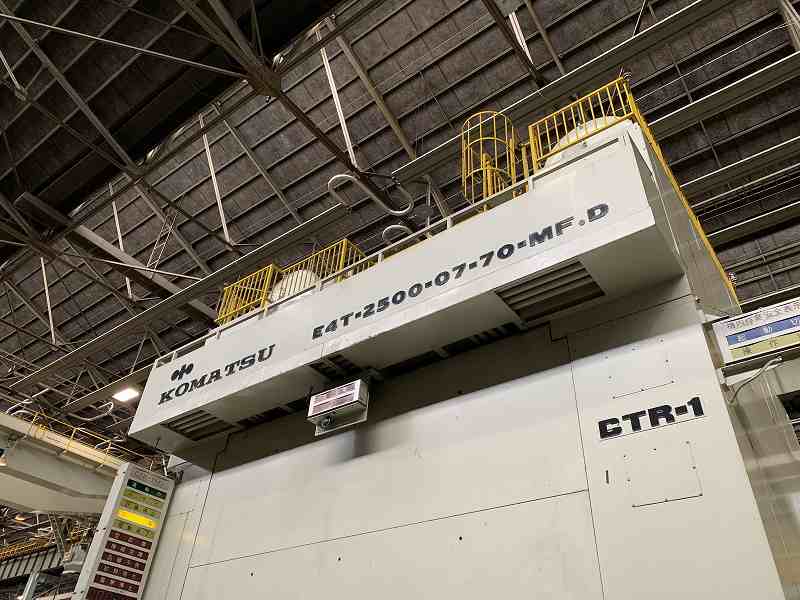

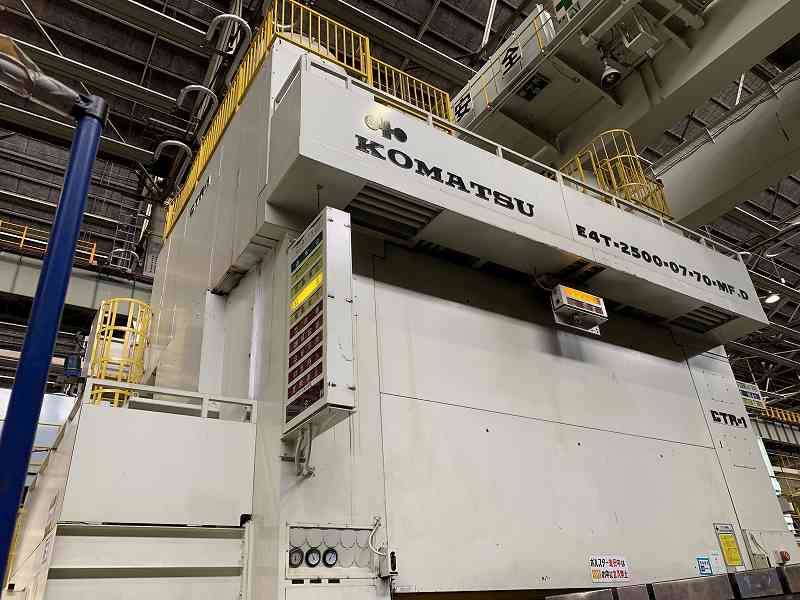

Stanzpresse Komatsu E4T2500 - 2500 ton
Komatsu E4T2500 stanzpresse - beschreibung
Technische Spezifikationen Komatsu E4T2500 (ID:75811)
| Type | Stamping press |
|---|---|
| Manufacturer | Komatsu |
| Model | E4T2500 |
| Manufacturing year | 1990 |
| Upstream capacity | 1600 ton |
| Downstream capacity | 900 mm |
| Slide stroke | 650 mm |
| Slide adjustment | 225 mm |
| Die height | 1250 mm |
| SPM | 9~25 |
| Slide area | 5400 mm x 2400 mm |
| Bolster area | 5200 mm x 2300 mm x 200 mm |
| Balance force | 30 ton |
| Work | 63 t-m(at 16~25 SPM) |
| Main motor | DC 355 Kw |
| Feed height | 700,780 mm |
| Feed stroke | 550,700,780 mm |
| Clamp stroke | 0~250 mm |
| Lift stroke | 0~150 mm |
| Transfer inside width | 650~2200 mm |
| Air cushion type | |
| No.1 station | 120 ton |
| No.2 station | 80 ton |
| No.3 station | 60 ton |
| No.5,6,7 station | 5 ton |
| Die cushion stroke | 480 x 1780 mm |
Stanzpresse Komatsu - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
