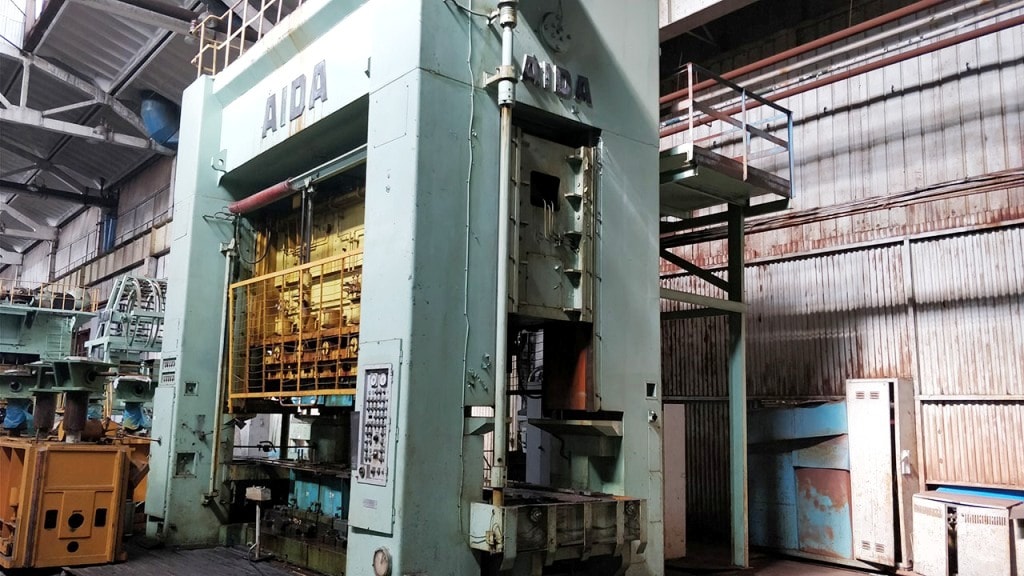

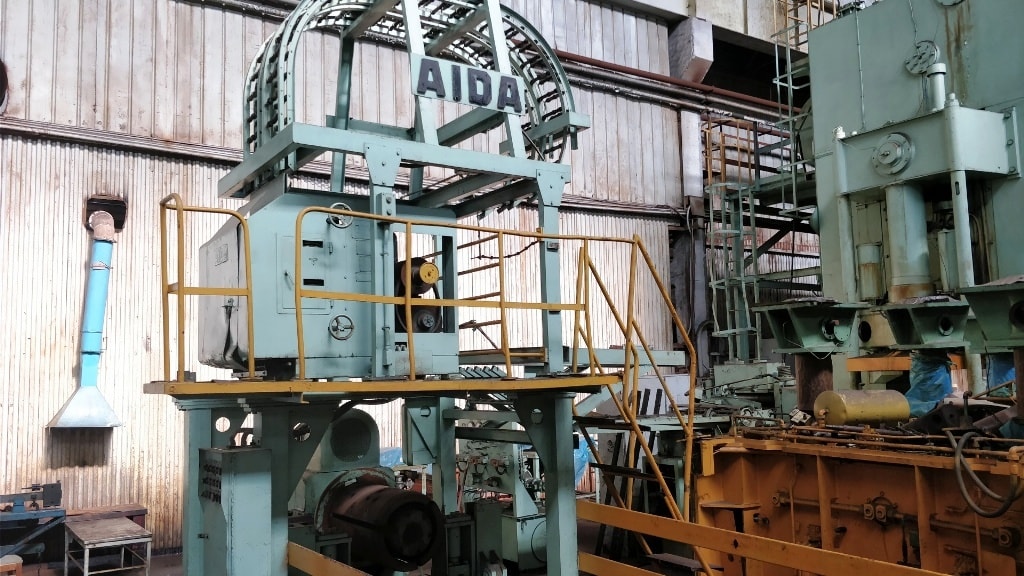

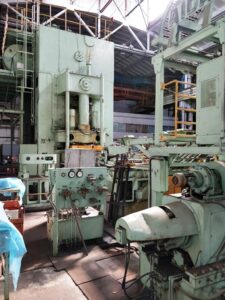

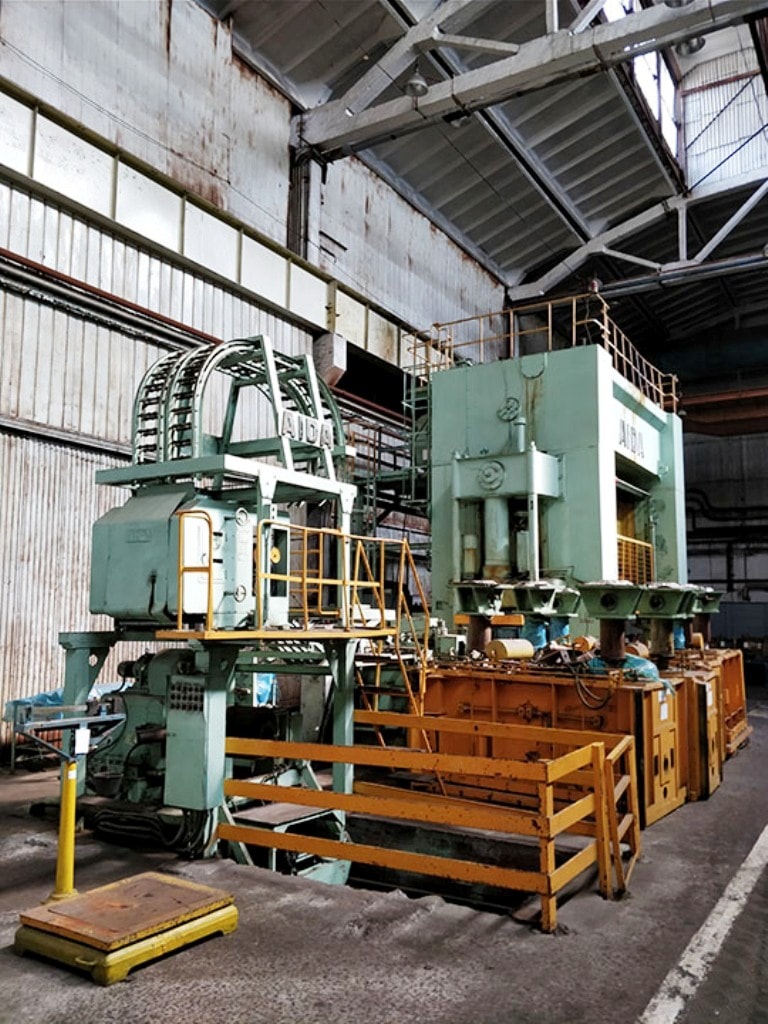

Stanzpresse Aida FT2-40 - 400 ton
Aida FT2-40 stanzpresse - beschreibung

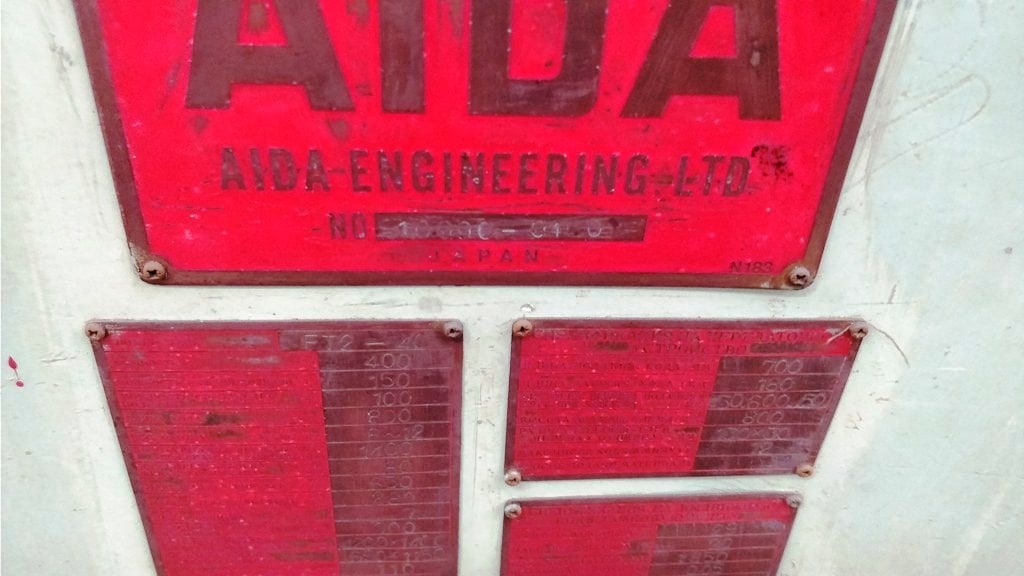

Technische Spezifikationen Aida FT2-40 (ID:75787)
| Type | Stamping press |
|---|---|
| Manufacturer | Aida |
| Model | FT2-40 |
| Capacity | 400 tons |
| Capacity at above dead center 13 mm | 400 tons |
| Capacity between columns | 400 tons |
| Max. permissible pressure of each stage | 150 tons |
| Max. capacity of blanking stage | 100 tons |
| Stroke per minute | 8-12 |
| Stroke length | 800 mm |
| Die height (adjustment up, stroke down) | 1400 mm |
| Blanking stroke | 120 mm |
| Die height of blanking stage | 580 mm |
| Adjustable length of blanking stage | 20 mm |
| Adjustable length of tool holder | 80 mm |
| Dimension of tool holder | 690 x 1150 mm |
| Pitch of each stage | 700 mm |
| Height of lower die from bolster to feed bar bottom surface | 800 mm |
| Thickness of bolster plate | 250 mm |
| Dimension of bolster plate | 4200 x 1400 mm |
| Max. drawing depth | 280 mm |
Stanzpresse Aida - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
