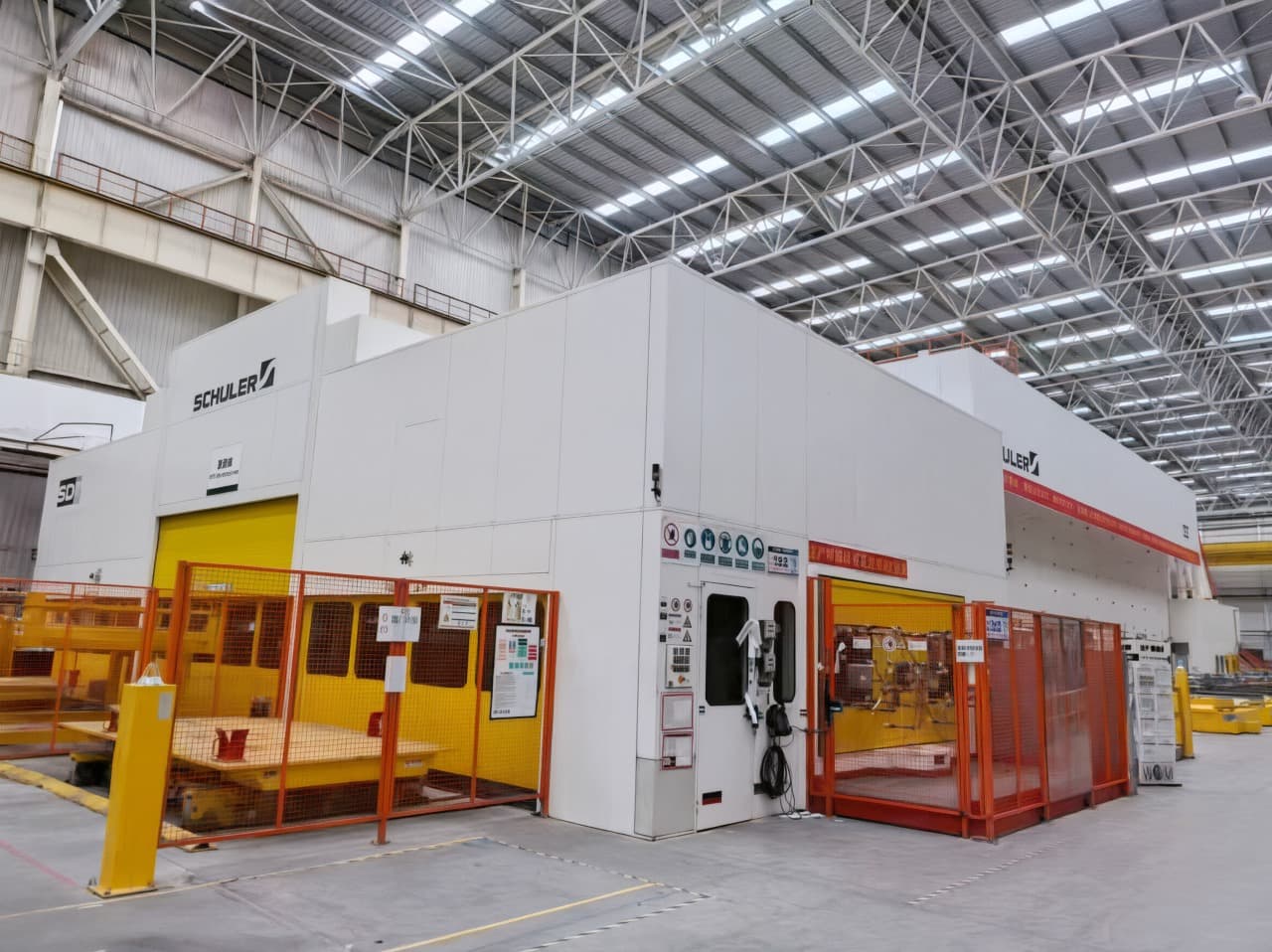

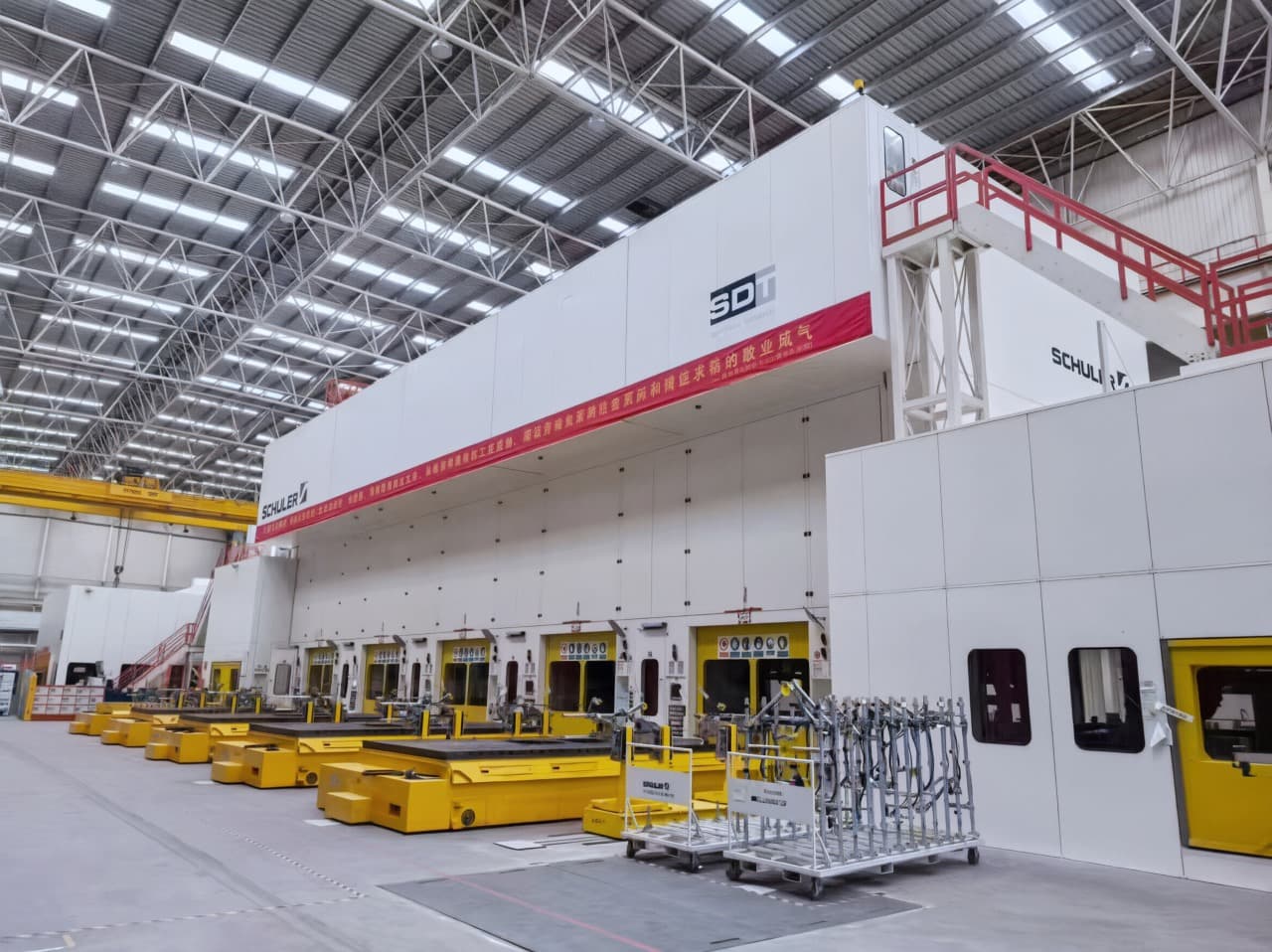

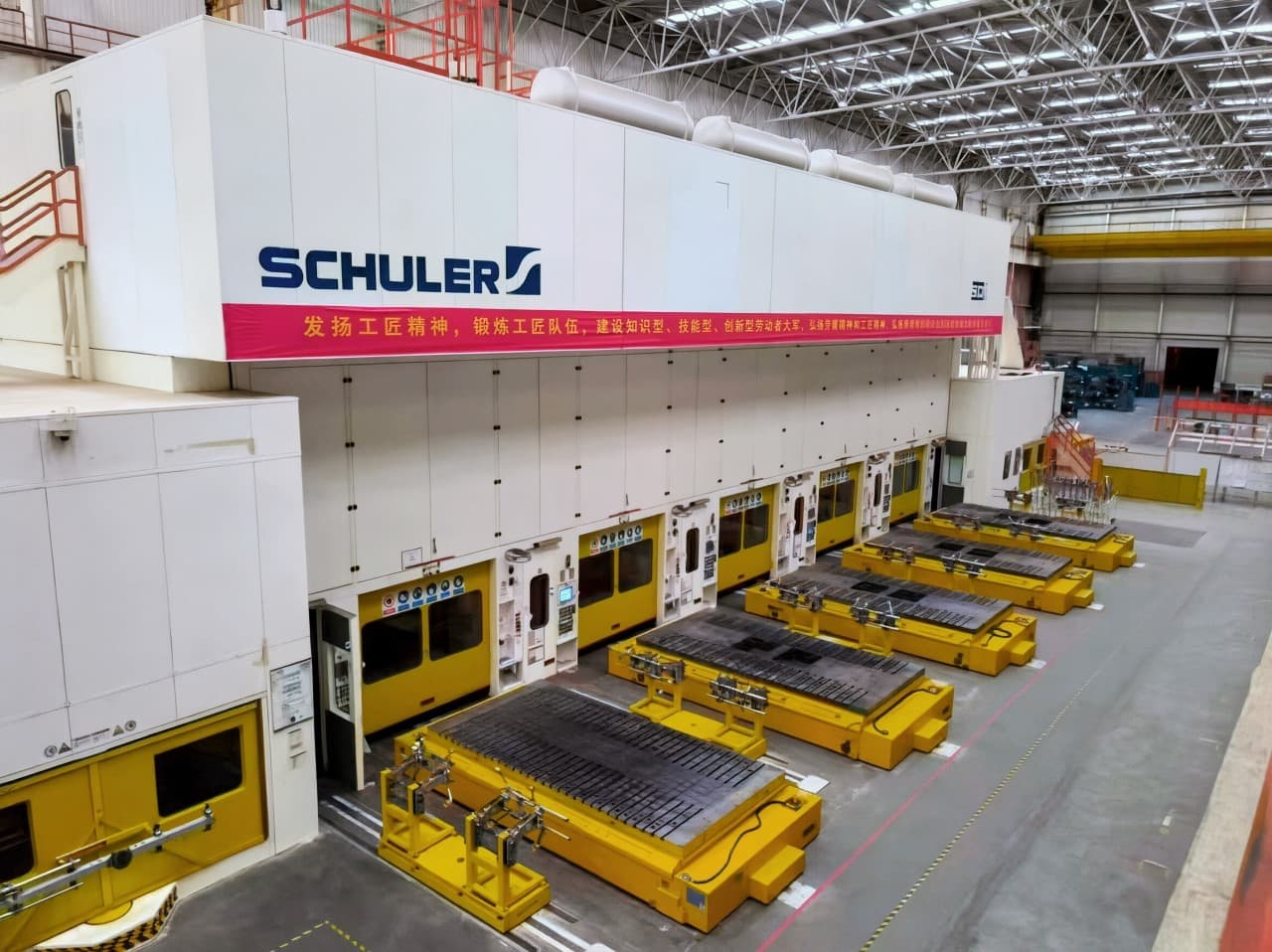

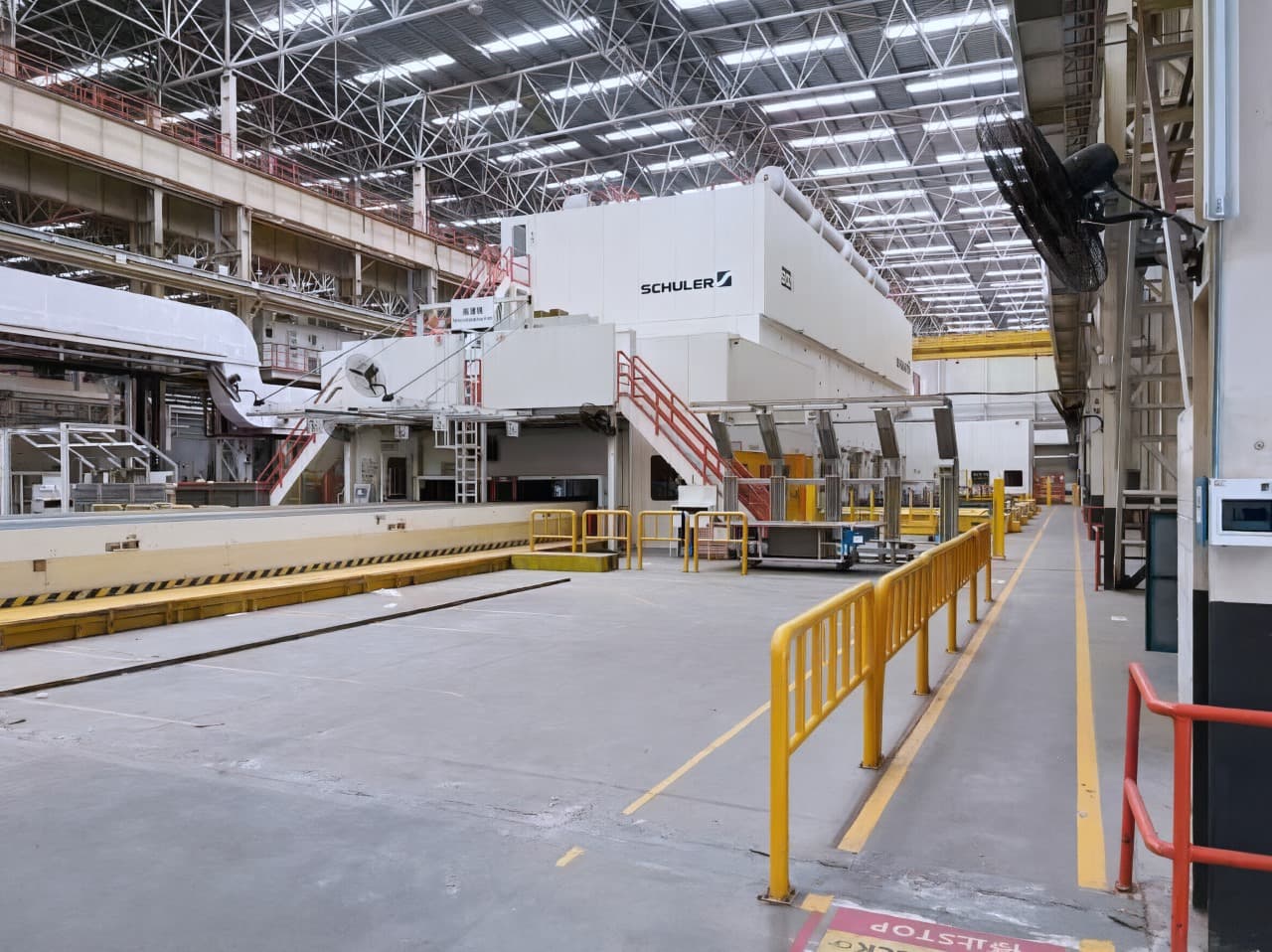

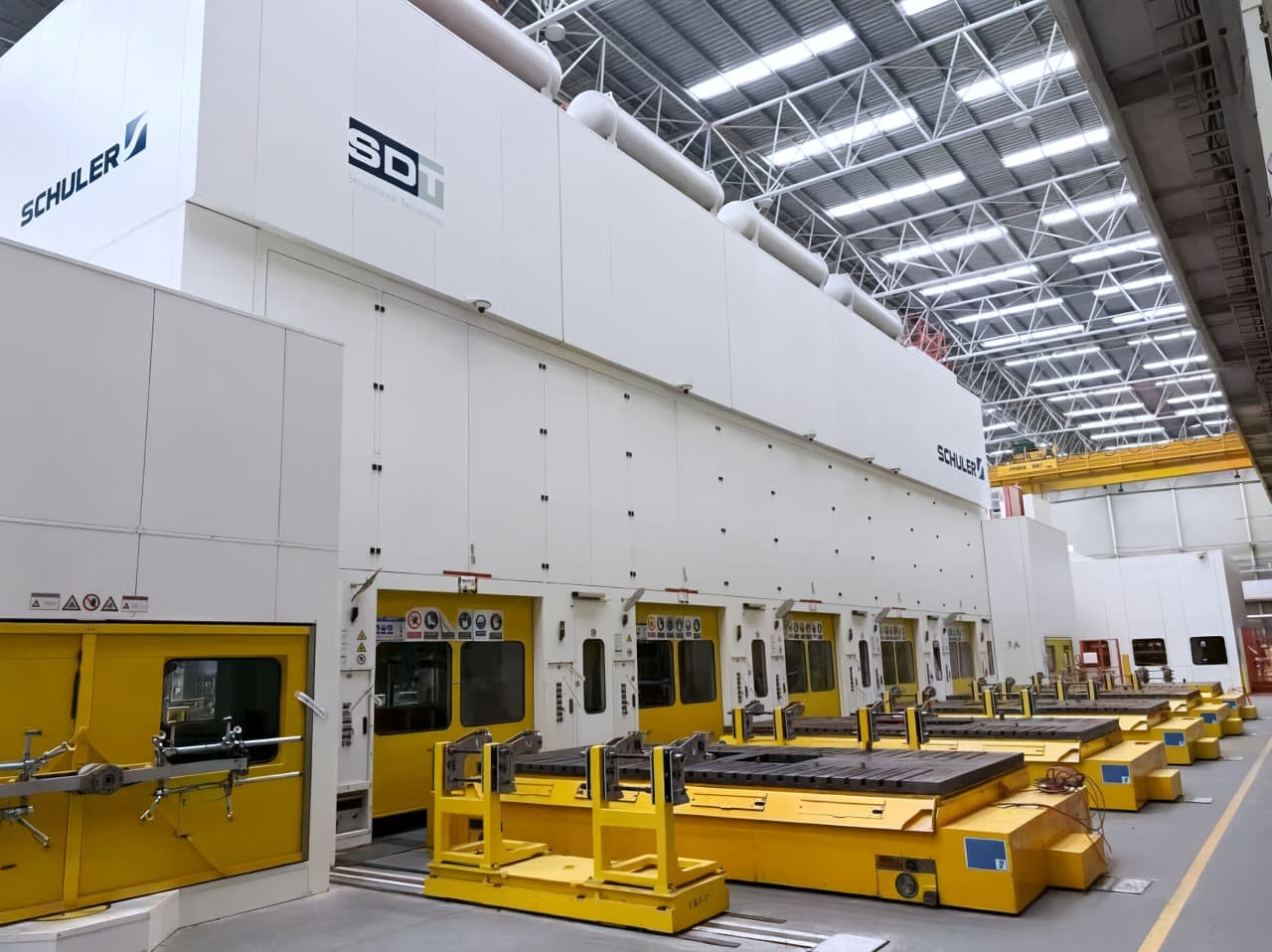

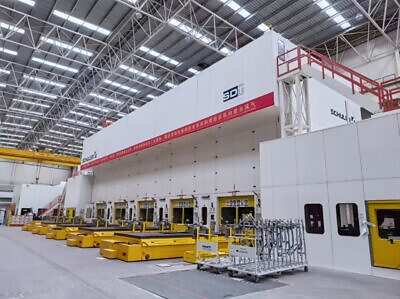

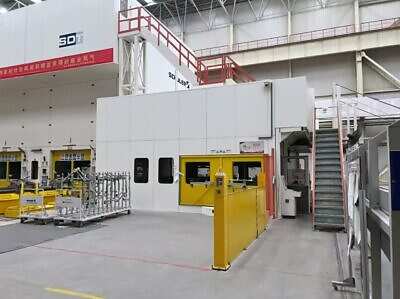

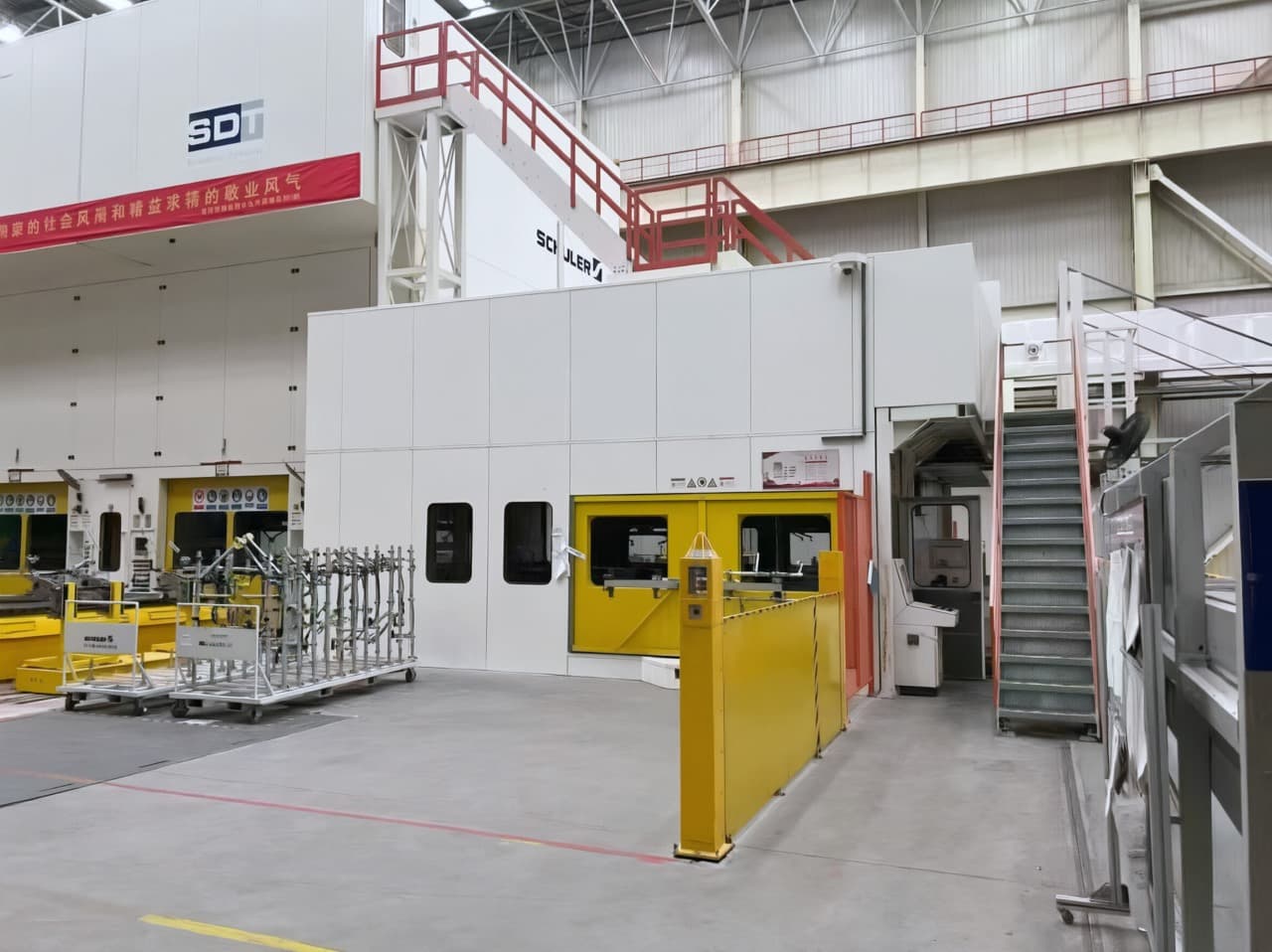

Stanzlinie Schuler G1 5P/7300 - 7300 ton
Schuler G1 5P/7300 stanzlinie - beschreibung
Schuler G1 5P/7300 video (ID:76537)
Technische Spezifikationen Schuler G1 5P/7300 (ID:76537)
| Type | Stamping line |
|---|---|
| Manufacturer | Schuler |
| Model | G1 5P/7300 |
| Year of manufacture | 2014 |
| Type | Tandem line |
| Press 1 | |
| Make | Schuler |
| Model | SSL4 |
| Force | 2500 ton |
| Nominal force stroke | 8 mm |
| Strokes per minute | 3-17 |
| Table dimensions | 5000 x 2500 mm |
| Die height | 1600 mm |
| Slider stroke | 1300 mm |
| Adjustment | 530 mm |
| Presses 2-5 | |
| Make | Schuler |
| Model | SSL4 |
| Force | 1200 ton |
| Nominal force stroke | 8 mm |
| Strokes per minute | 3-17 |
| Table dimensions | 5000 x 2500 mm |
| Die height | 1600 mm |
| Slider stroke | 1300 mm |
| Adjustment | 530 mm |
Bitte beachten Sie: Die technischen Daten sind Richtwerte und bedürfen der abschließenden Bestätigung. Für aktuelle Verfügbarkeit und Preis sowie Fotos und technische Details kontaktieren Sie uns bitte.
Stanzlinie Schuler - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
