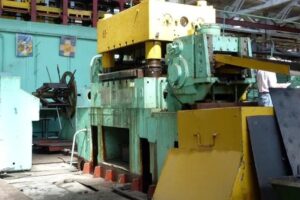

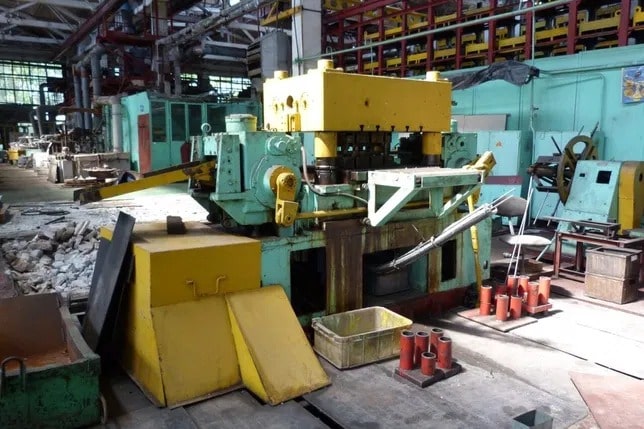

Stanzpresse Ryazan AA6230 - 100 ton
Ryazan AA6230 stanzpresse - beschreibung
Technische Spezifikationen Ryazan AA6230 (ID:75512)
| Type | Stamping press |
|---|---|
| Manufacturer | Ryazan |
| Model | AA6230 |
| Maximum force | 100 ton |
| Course of a cross-arm | 40 mm |
| Number of courses of a cross-arm (adjustable) | 80,98,106,129,160,200 |
| Size of a course of a cross-arm before her extreme bottom position at which the | |
| effort of the automatic device corresponds to nominal effort, (no more) | 3,6 mm |
| The greatest distance between a table and a cross-arm in its bottom position | 400 mm |
| Size of adjustment of distance between a table and a cross-arm | 75 mm |
| Distance between the directing plug of columns in light | 900 — 450 mm |
| The greatest size of a step of submission | 240 mm |
| Aperture in the top cross-arm | D 60АЗ mm |
| Thickness of a under-forginig plate | 100 mm |
| The sizes of an aperture in a table | 710-300 mm |
| The greatest width of a tape | 300 mm |
| The greatest thickness of a tape | 2,8 mm |
| Feeds Level of a tape above a mirror of a table | 170-240 mm |
| The greatest speed of submission of a material | 20 m/min |
| Distance between axes roller submissions | 1860 mm |
| Press overall dimensions | |
| length | 2540 mm |
| width | 3160 mm |
| height | 2145 mm |
| Press weight | 1900 kg |
Bitte beachten Sie: Die technischen Daten sind Richtwerte und bedürfen der abschließenden Bestätigung. Für aktuelle Verfügbarkeit und Preis sowie Fotos und technische Details kontaktieren Sie uns bitte.
Stanzpresse Ryazan - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
