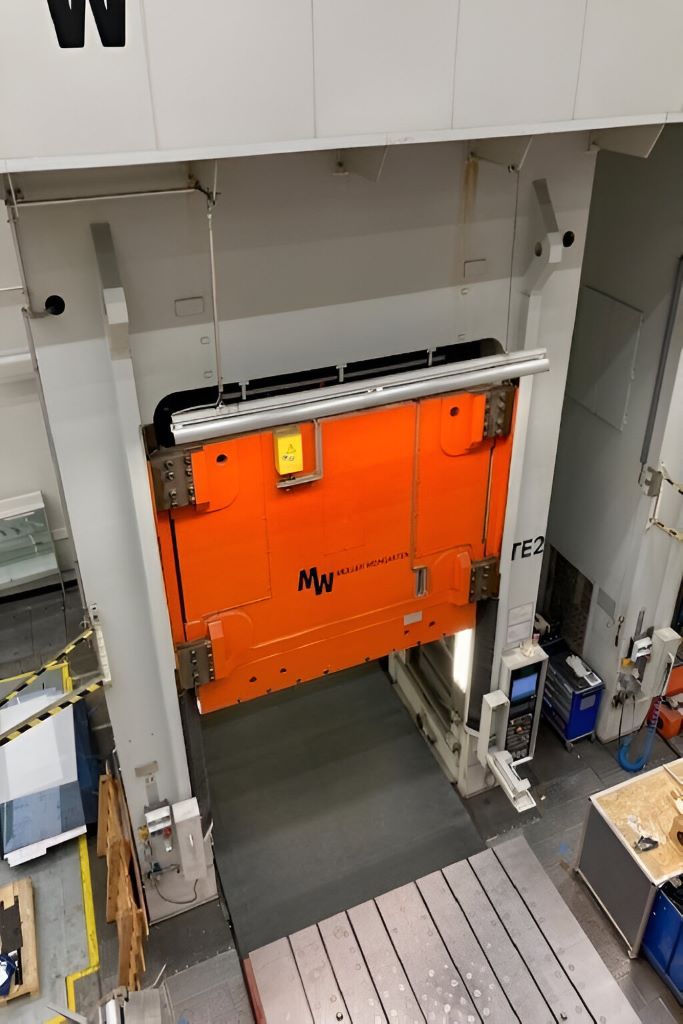

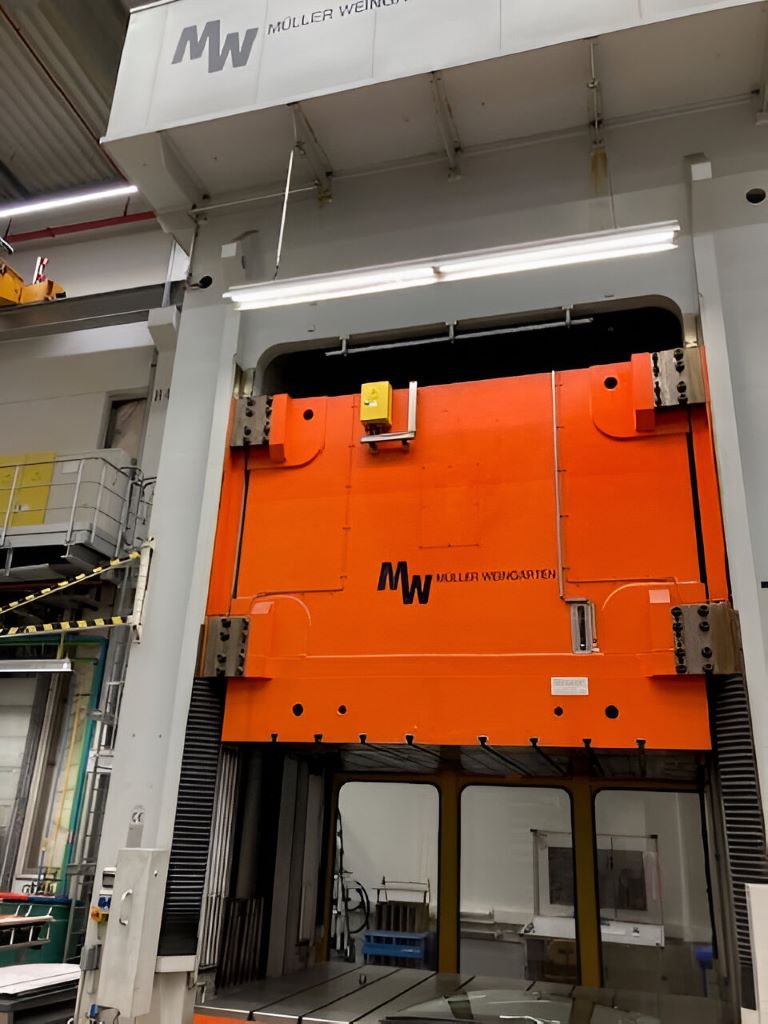

Stanzpresse Muller Weingarten ZE 2000-30 - 2000 ton
Muller Weingarten ZE 2000-30 stanzpresse - beschreibung
Technische Spezifikationen Muller Weingarten ZE 2000-30 (ID:76269)
| Type | Stamping press |
|---|---|
| Manufacturer | Muller Weingarten |
| Model | ZE 2000-30 |
| Year of manufacture | 2004 |
| Capacity | 2000 ton |
| Slide cushion capacity | 200 ton |
| Bed cushion capacity | 400 tons (4 x 100 ton) |
| Press slide stroke | 1400 mm |
| Slide cushion stroke | 200 mm |
| Bed cushion stroke | 400 mm |
| Bed area | 3000 x 1900 mm |
| Slide area | 3000 x 1900 mm |
| Cushion area | 2450 x 1550 mm |
| Daylight (max) | 1800 mm |
| Daylight (min) | 400 mm |
| Lowering speed | 500 mm/s |
| Working speed up to | |
| — 345 ton | 170 mm/s |
| — 2000 ton | 26 mm/s |
| Return speed | 370 mm/s |
| Approx. height above floor | 8200 mm |
Stanzpresse Muller Weingarten - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
