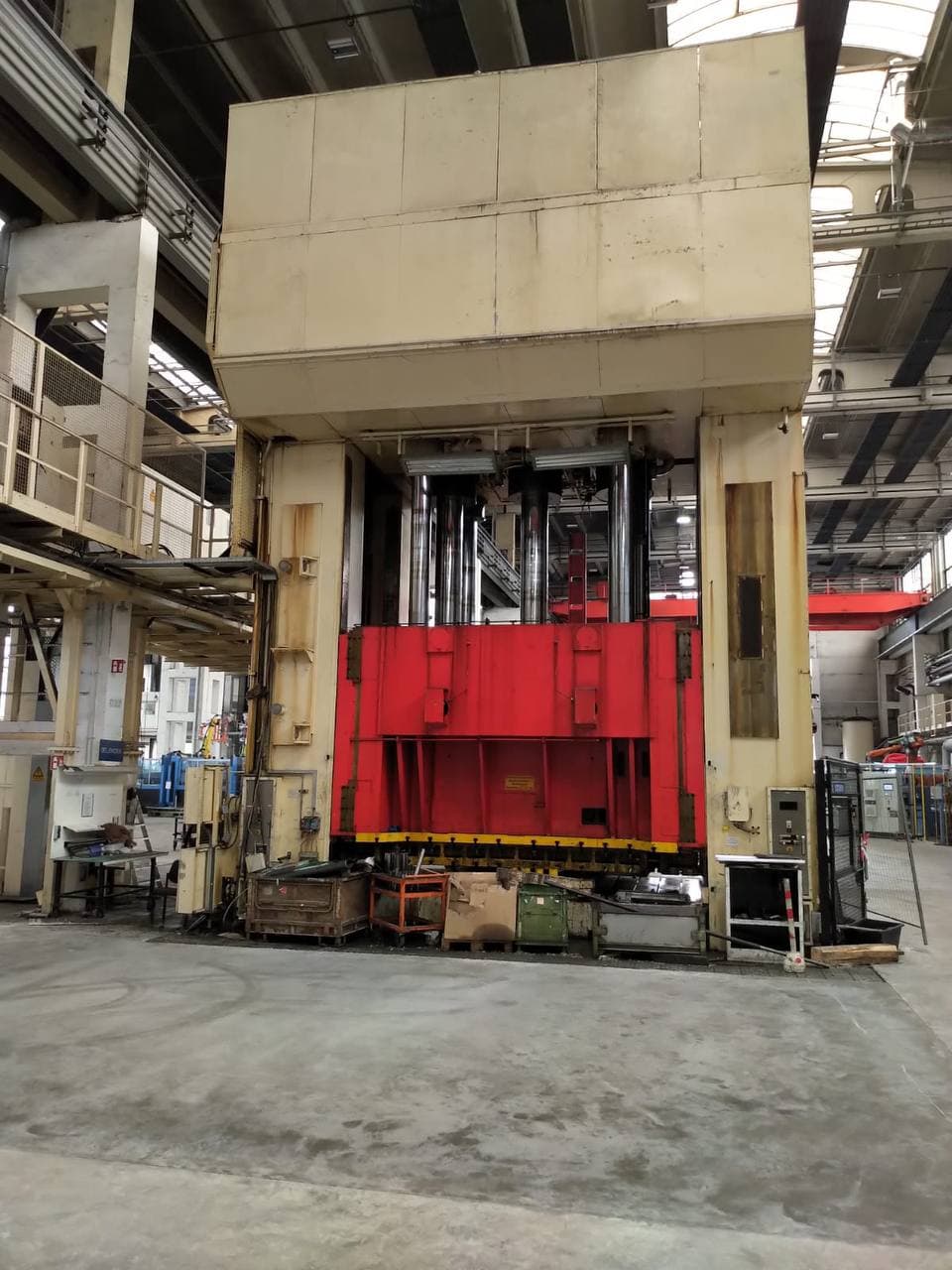

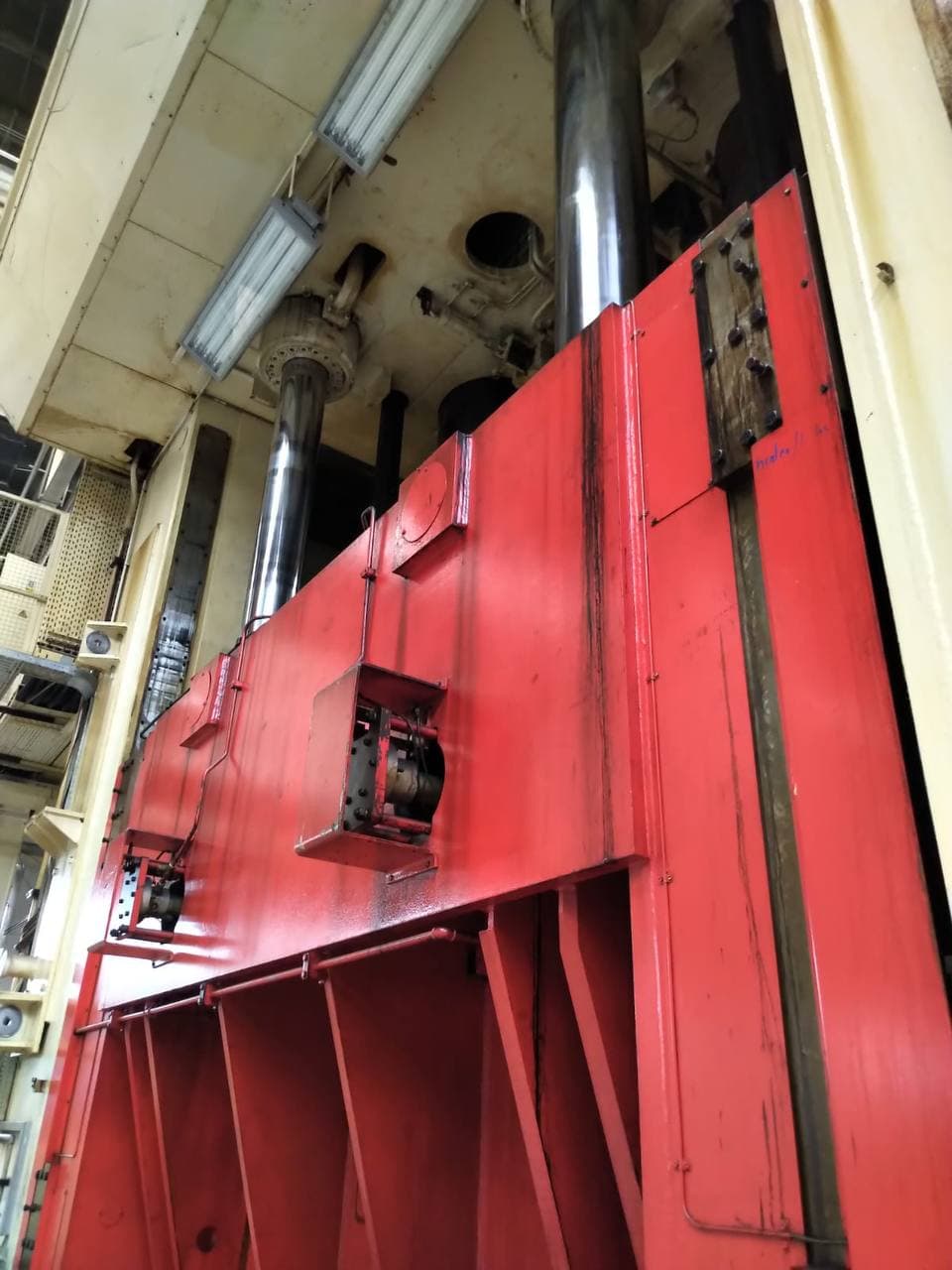

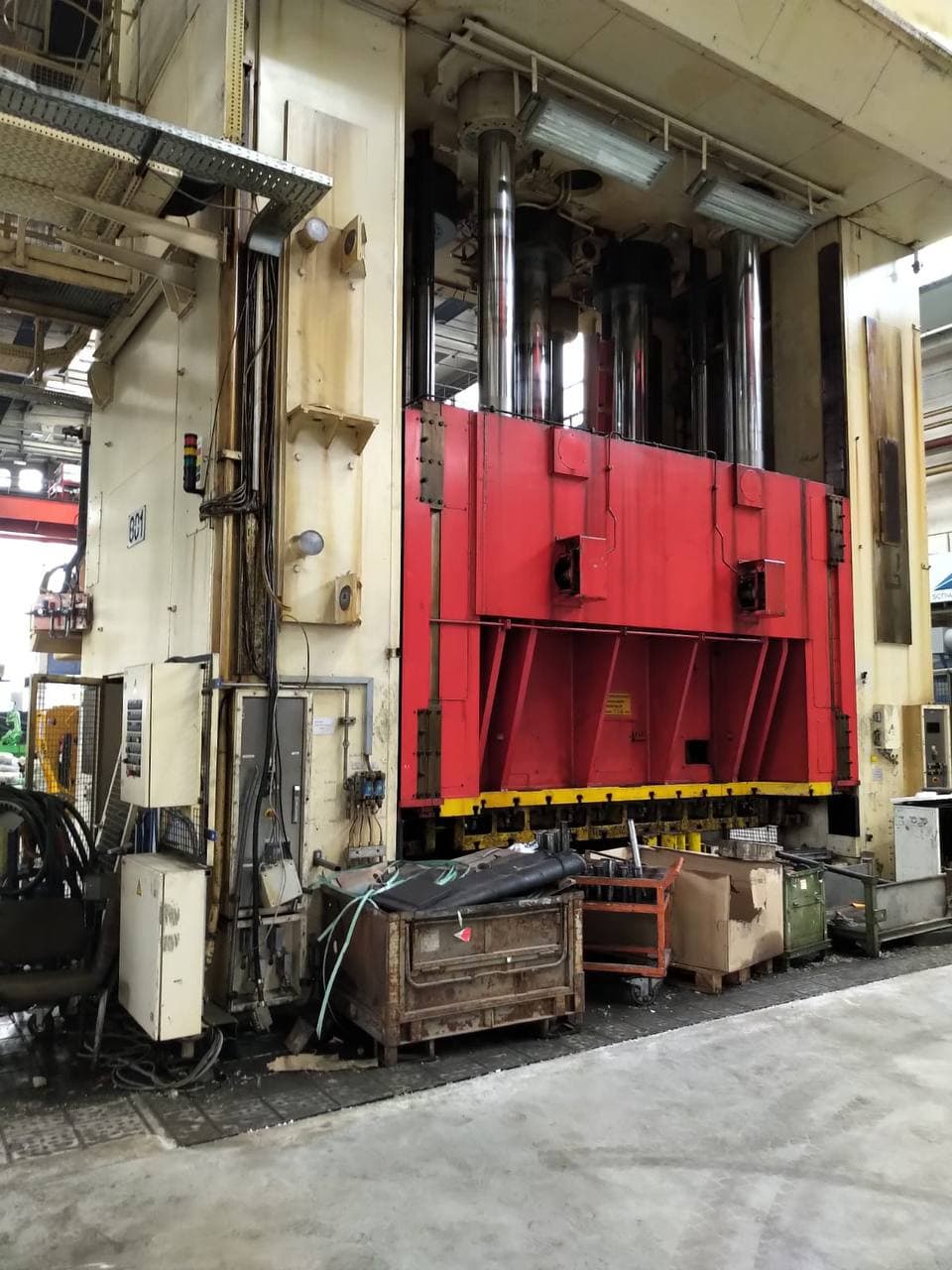

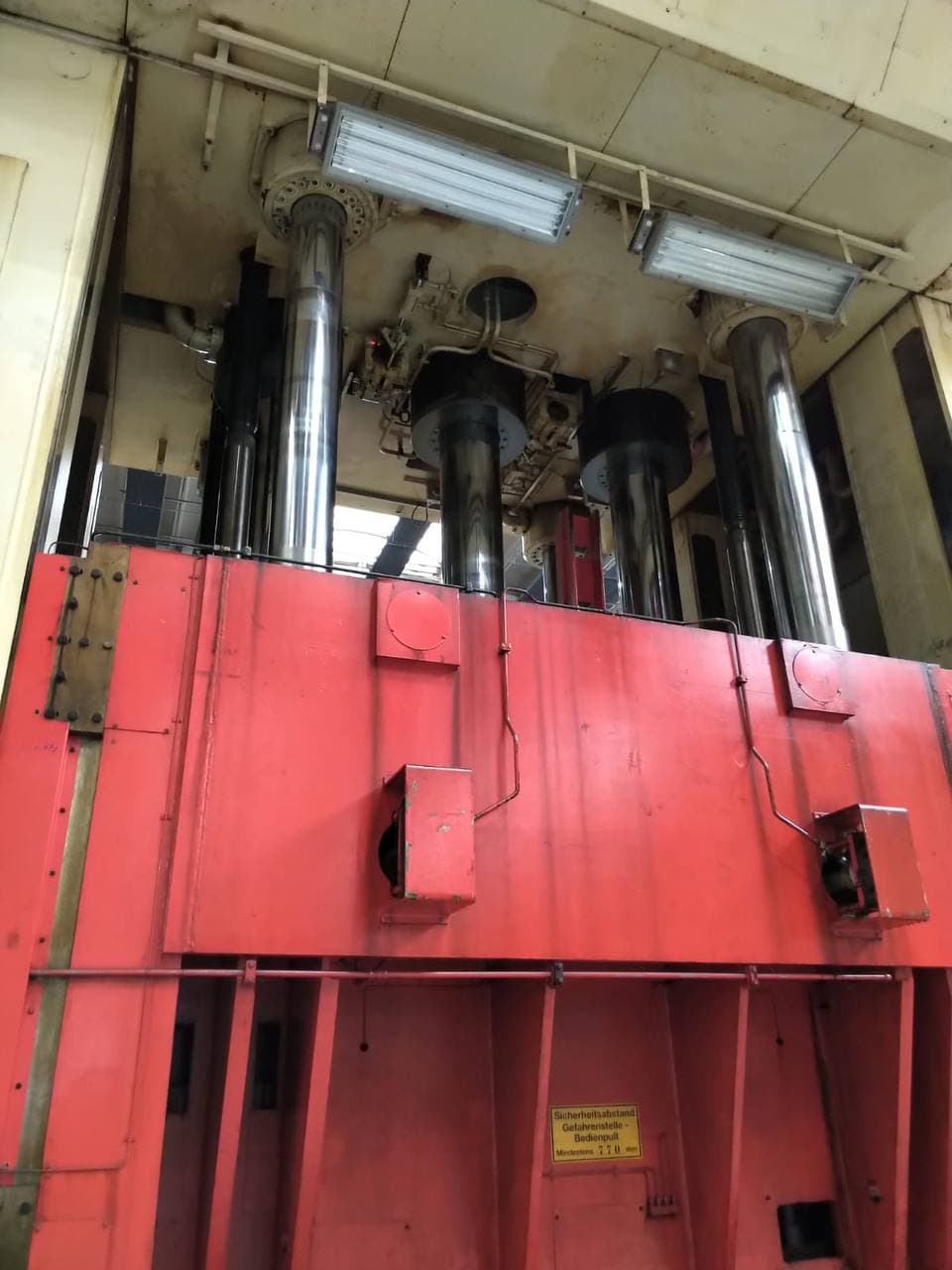

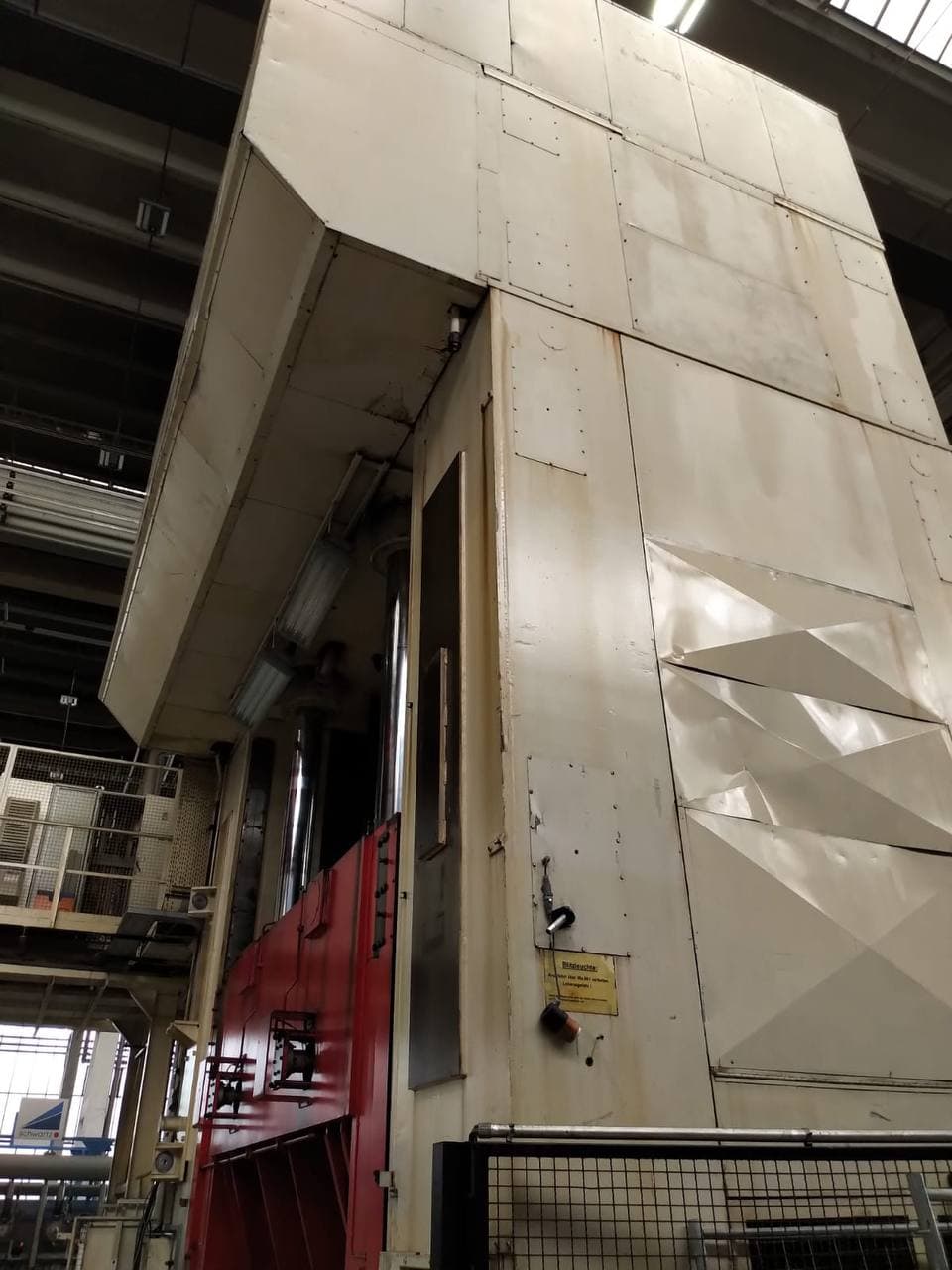

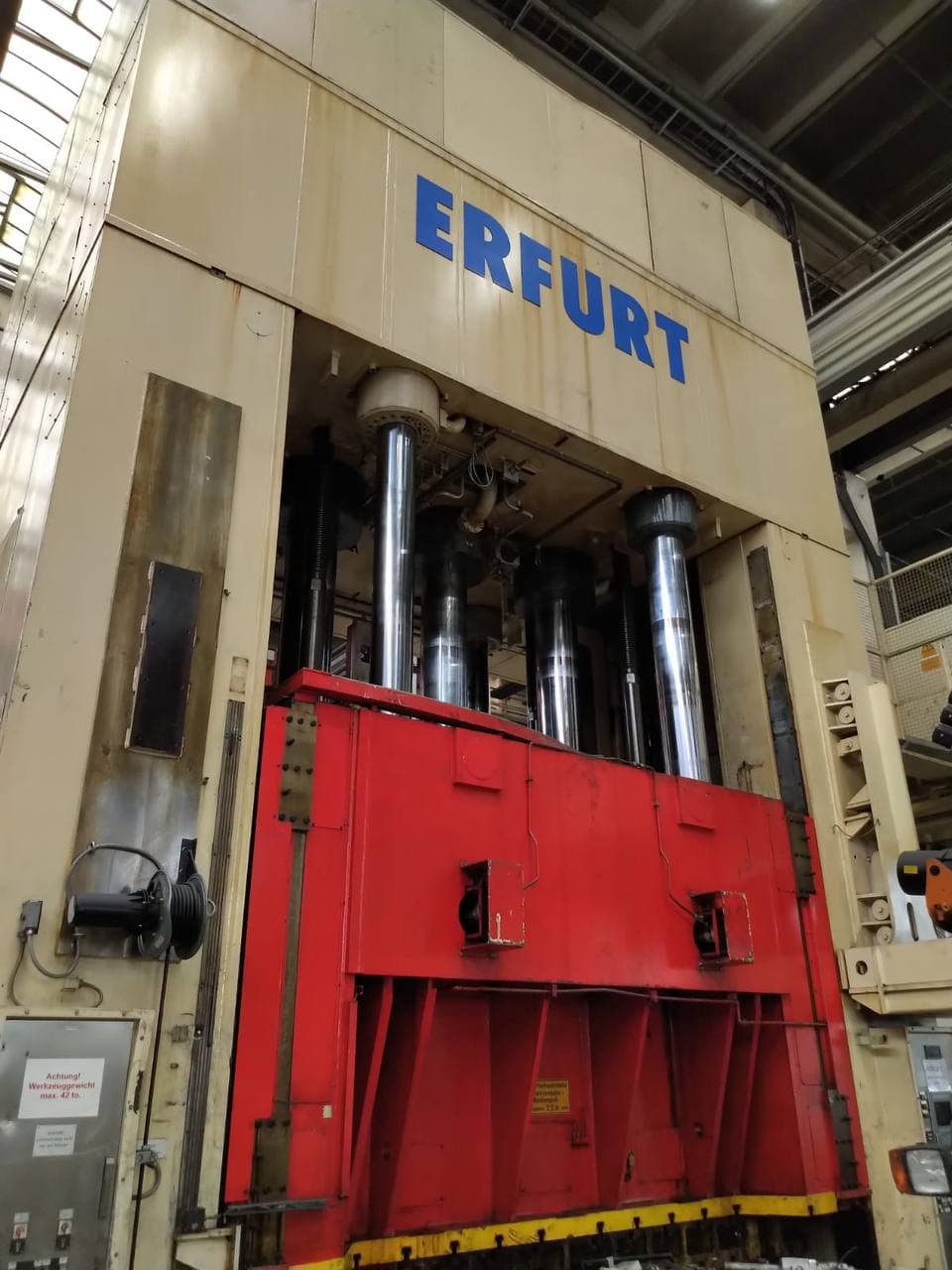

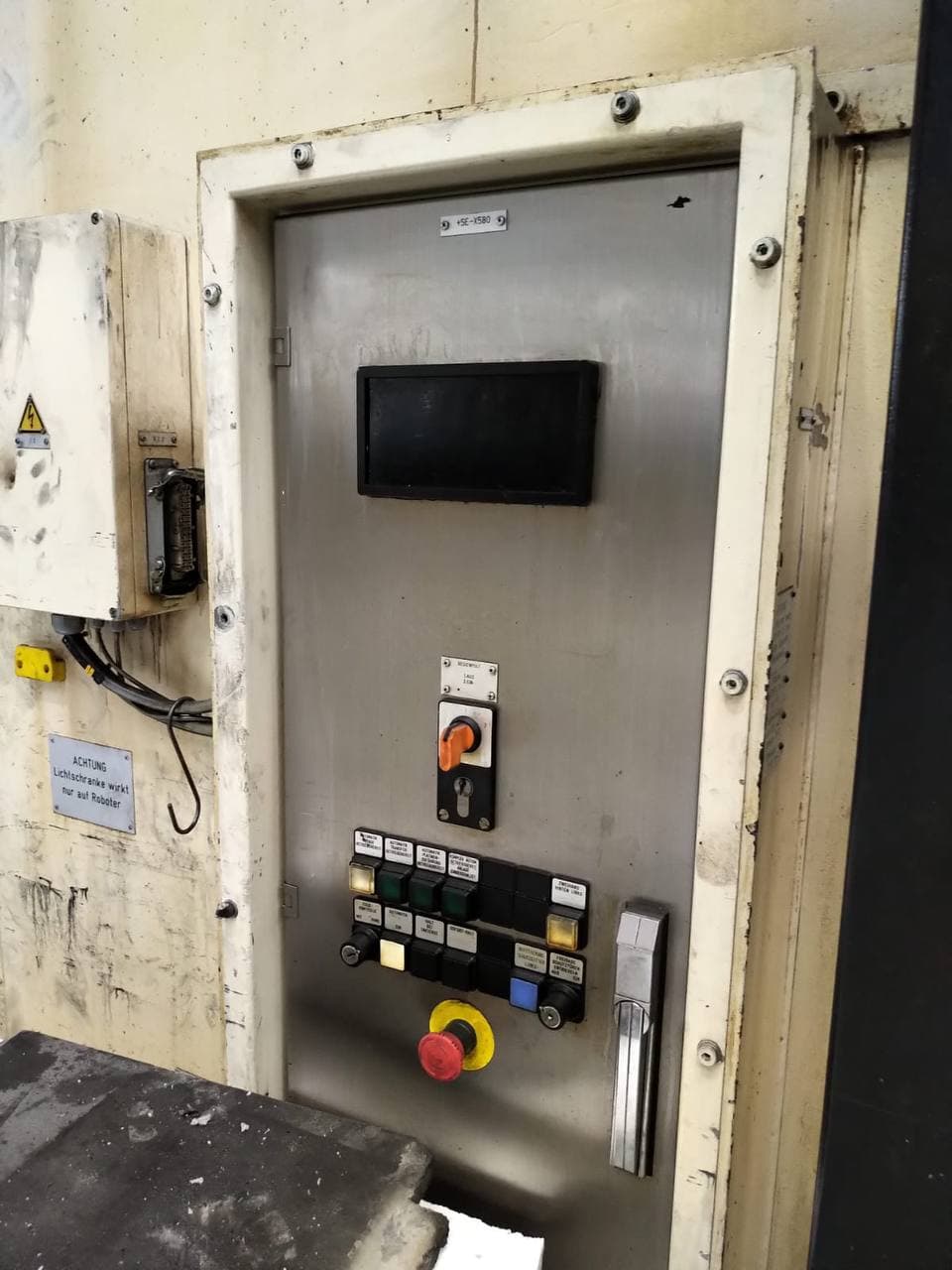

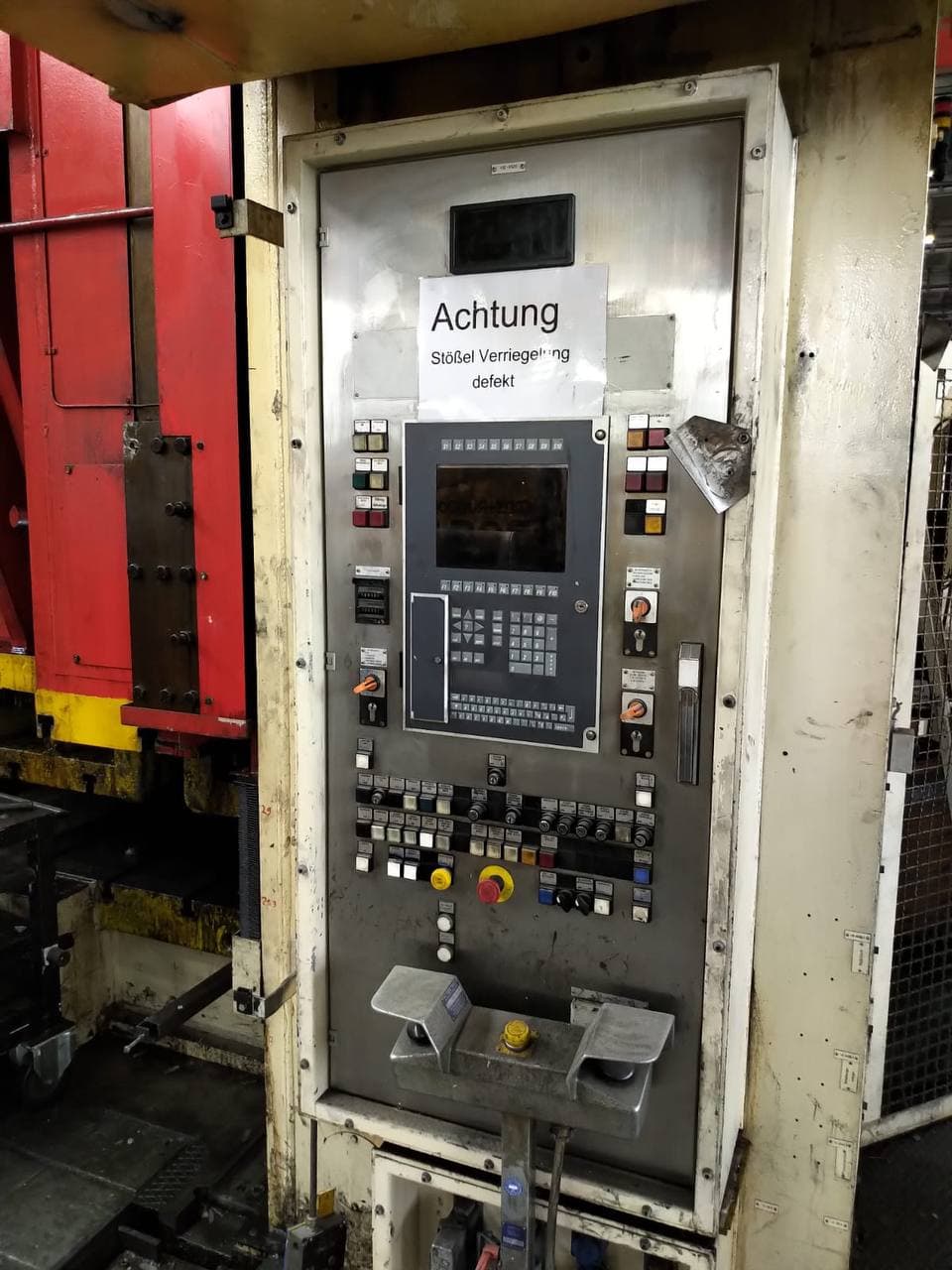

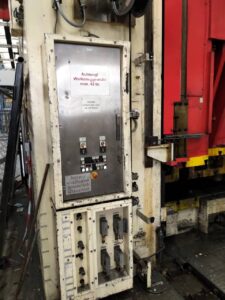

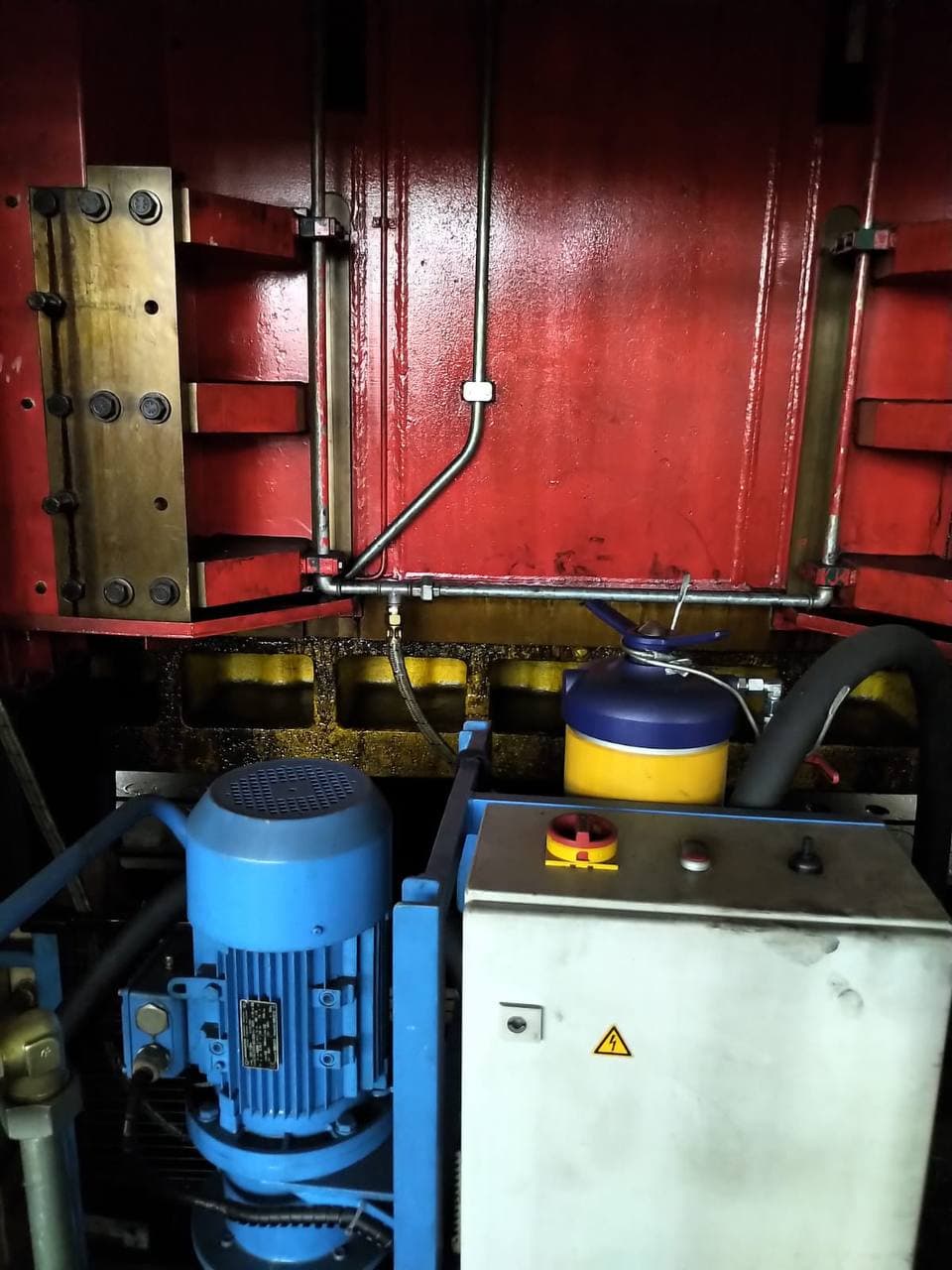

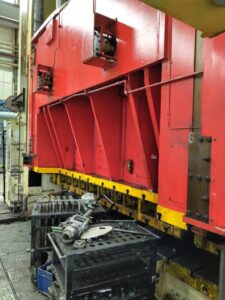

Stanzpresse Erfurt PYD 3-1500+1000/4500X2500/2400 FS E - 1500 ton
Erfurt PYD 3-1500+1000/4500X2500/2400 FS E stanzpresse - beschreibung

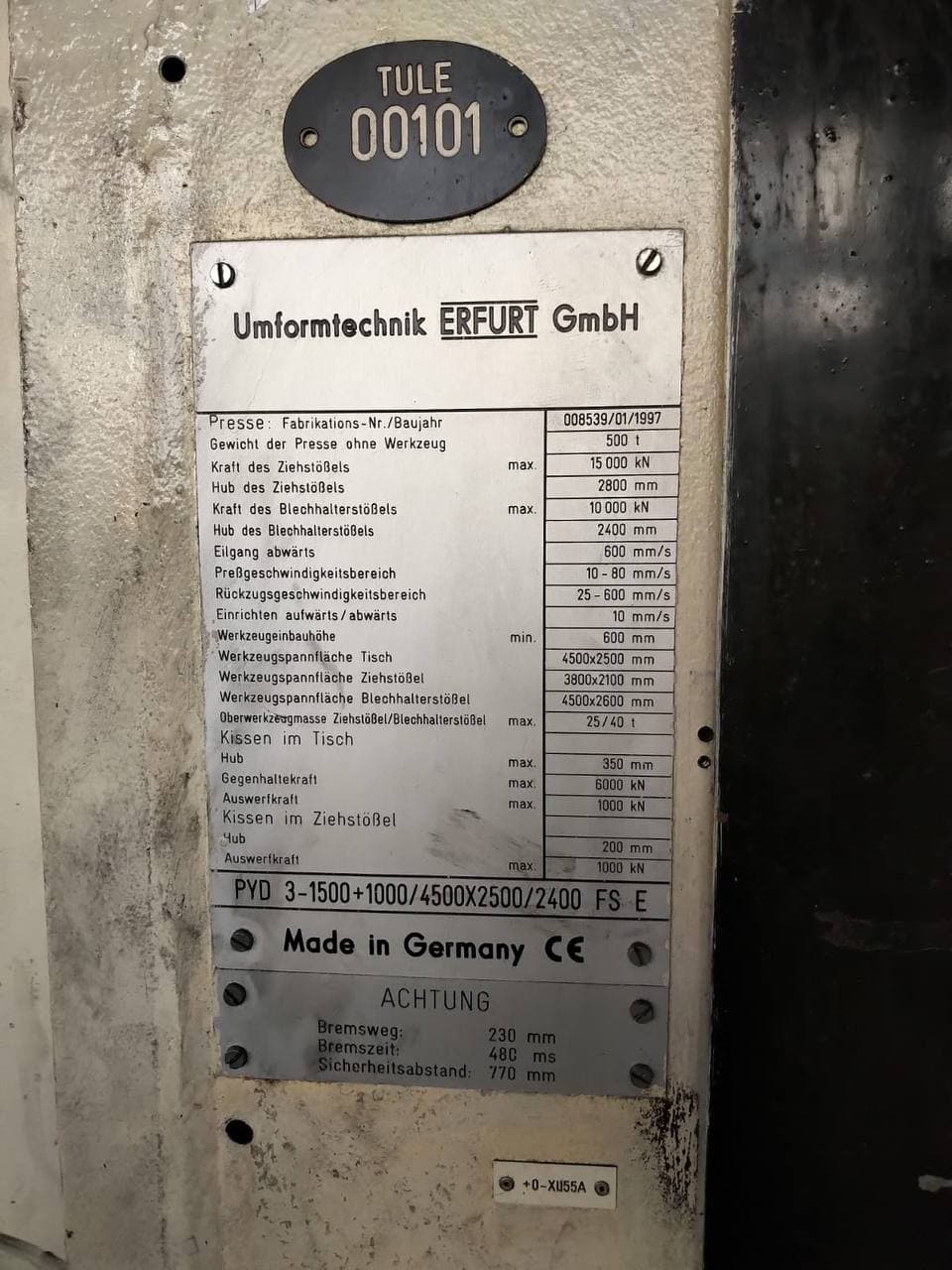

Technische Spezifikationen Erfurt PYD 3-1500+1000/4500X2500/2400 FS E (ID:75976)
| Type | Stamping press |
|---|---|
| Manufacturer | Erfurt |
| Model | PYD 3-1500+1000/4500X2500/2400 FS E |
| Year of manufacture | 1997 |
| Force | 1500 ton |
| Stroke of the drawing ram | 2400 mm |
| Force of the sheet holder ram | 10000 kN |
| Stroke of the sheet holder ram | 2400 mm |
| Rapid traverse downwards | 600 mm/s |
| Pressing speed range | 10-80 mm/s |
| Retracting speed range | 25-600 mm/s |
| Mold mounting height min. | 600 mm |

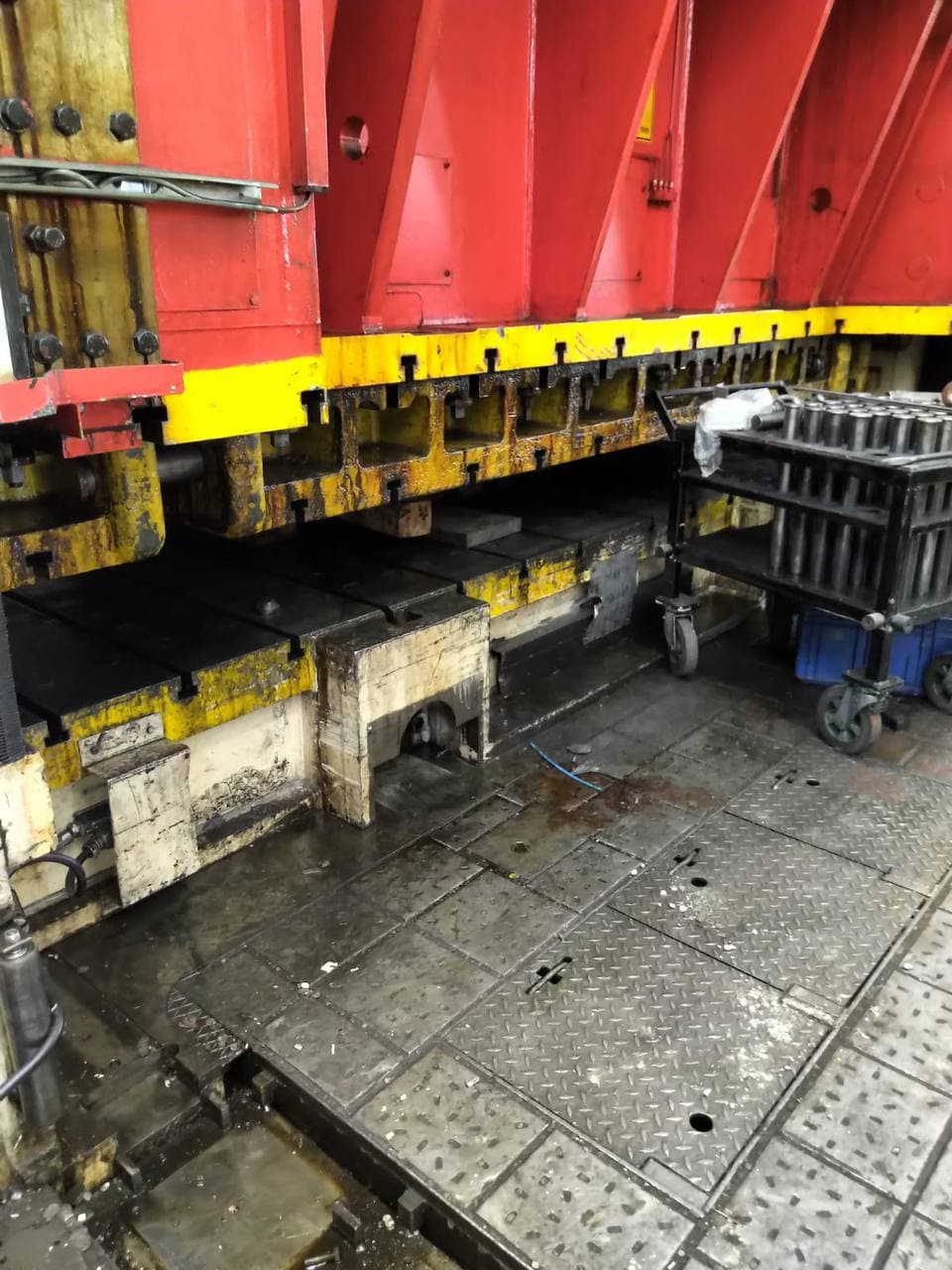

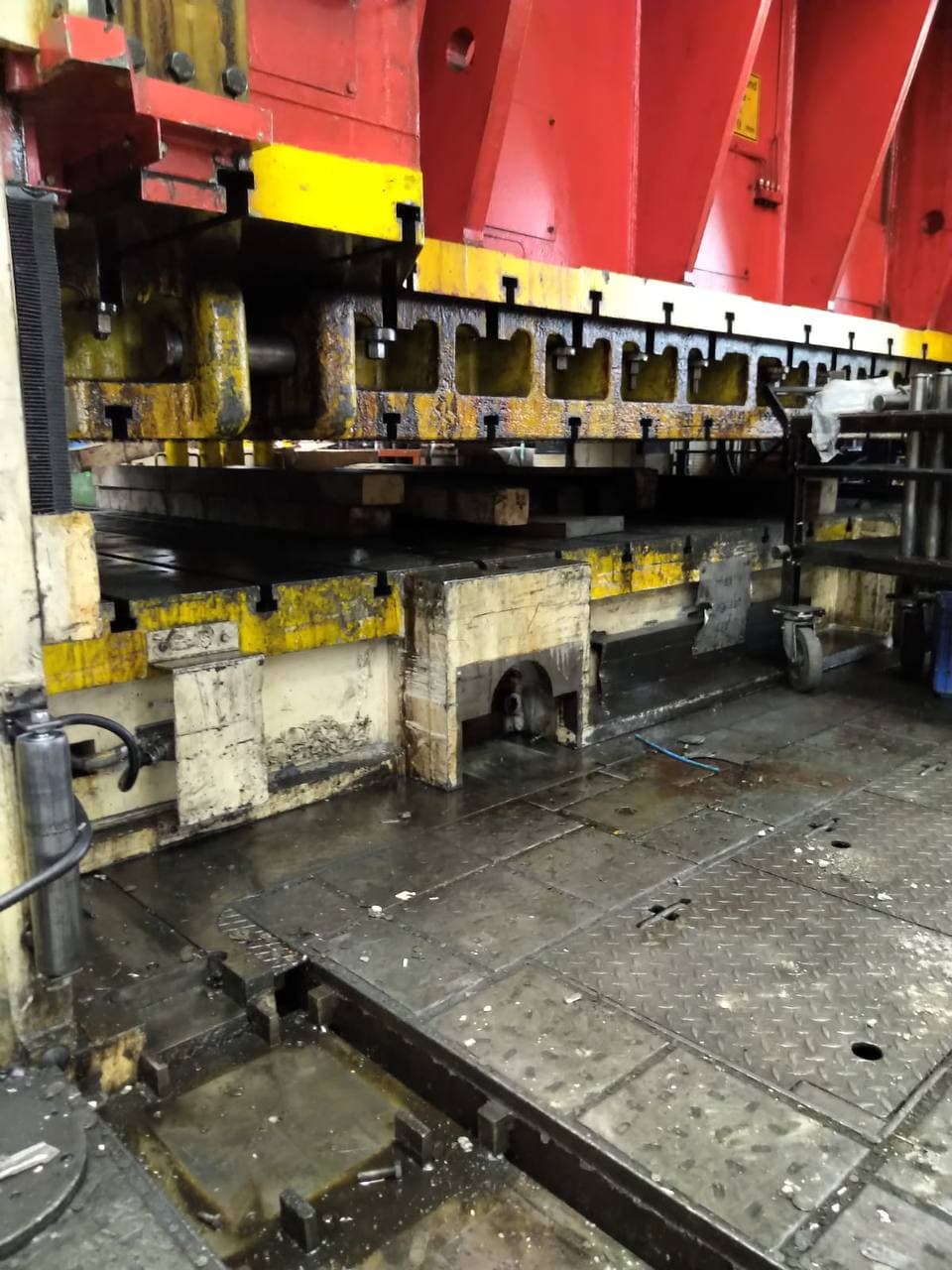

| Mold clamping area table | 4500 x 2500 mm |
| Mold clamping area drawing slide | 3800 x 2100 mm |
| Tool clamping area sheet holder ram | 4500 x 2600 mm |
| Upper die mass drawing ram/sheet holder ram max. | 25/40 t |
| Stroke cushion in table max. | 350 mm |
| Counterforce cushion in table max. | 6000 kN |
| Ejection force cushion in table | 1000 kN |
| Stroke cushion in drawing ram | 200 mm |
| Ejection force of cushion in the drawing slide | 1000 kN |
| Weight | 500 ton |
Stanzpresse Erfurt - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
