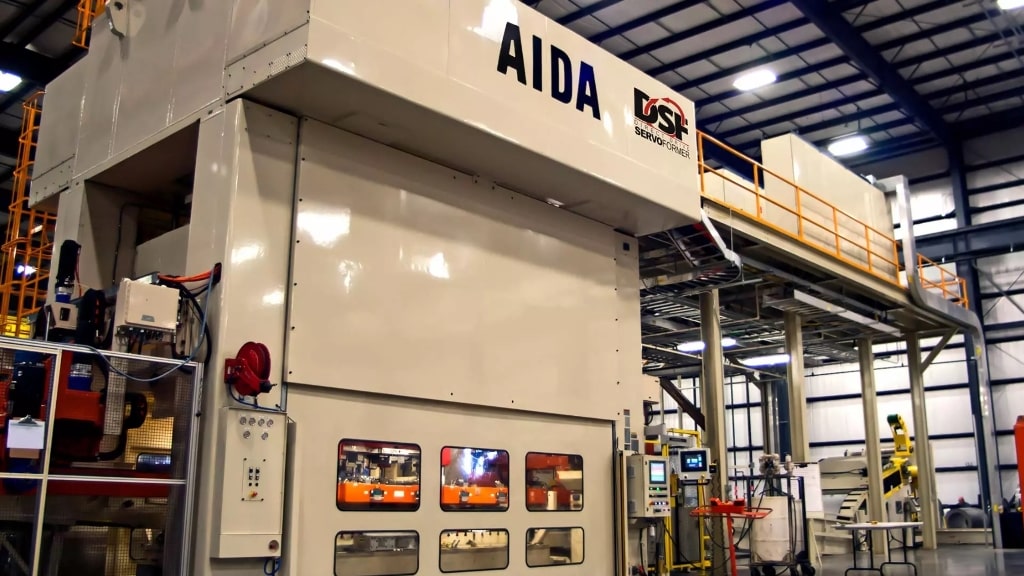

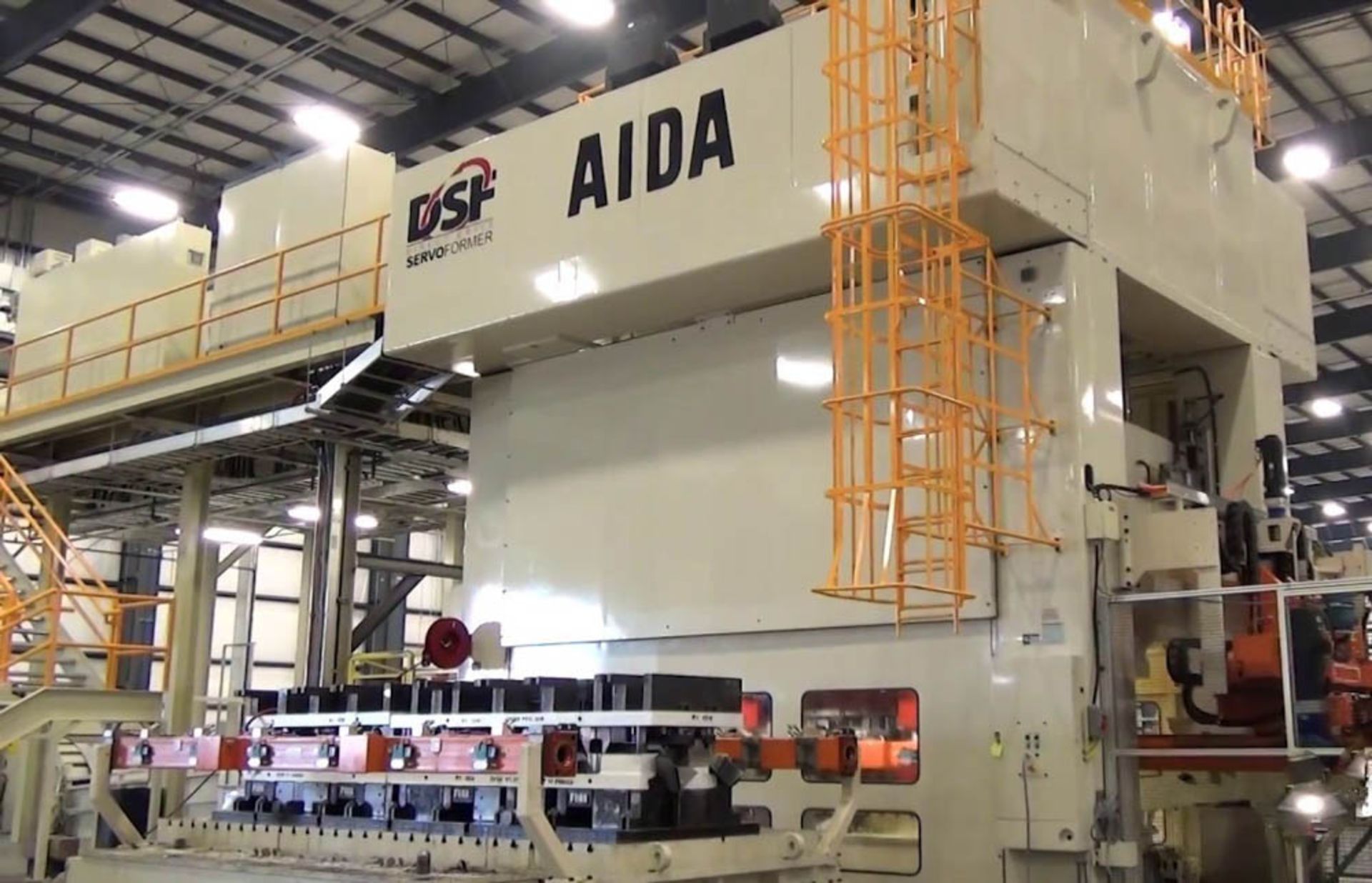

Stanzpresse Aida DSF-S4-15000-610-245 - 1500 ton
Aida DSF-S4-15000-610-245 stanzpresse - beschreibung
Technische Spezifikationen Aida DSF-S4-15000-610-245 (ID:75935)
| Type | Stamping press |
|---|---|
| Manufacturer | Aida |
| Model | DSF-S4-15000-610-245 |
| Year of manufacture | 2016 |
| Capacity | 1500 ton |
| Suspension Points | 4 |
| Rating point up to 30 SPM | 0.25″ |
| Stroke Length | 24″ |
| Die Height (SDAU Bolster) | 48″ |
| Slide Adjustment | 11.8″ |
| Speed (Continuous) | 1 — 30 SPM |
| Continuous Working Energy @ 30 SPM | 1,659 Inch-Tons |
| Continuous Working Energy @ 10 SPM | 3,030 Inch-Tons |
| Bolster and Slide Area | 240″ L-R x 96.4″ F-B |
| Moving Bolsters | 2 |
| Moving Bolsters Direction | F-B |
| Bolster Capacity | 132,000 Lb. |
| Moving Bolster Speed | 40 FPM |
| Moving Bolster Height | 28.35″ |
| Slide Deflection | 0.0015 in/ft |
| Bed Deflection | 0.0015 in/ft |
| Max. Upper Die Weight | 66,120 Lb. |
| Upright Opening Width | 128″ |
Stanzpresse Aida - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
