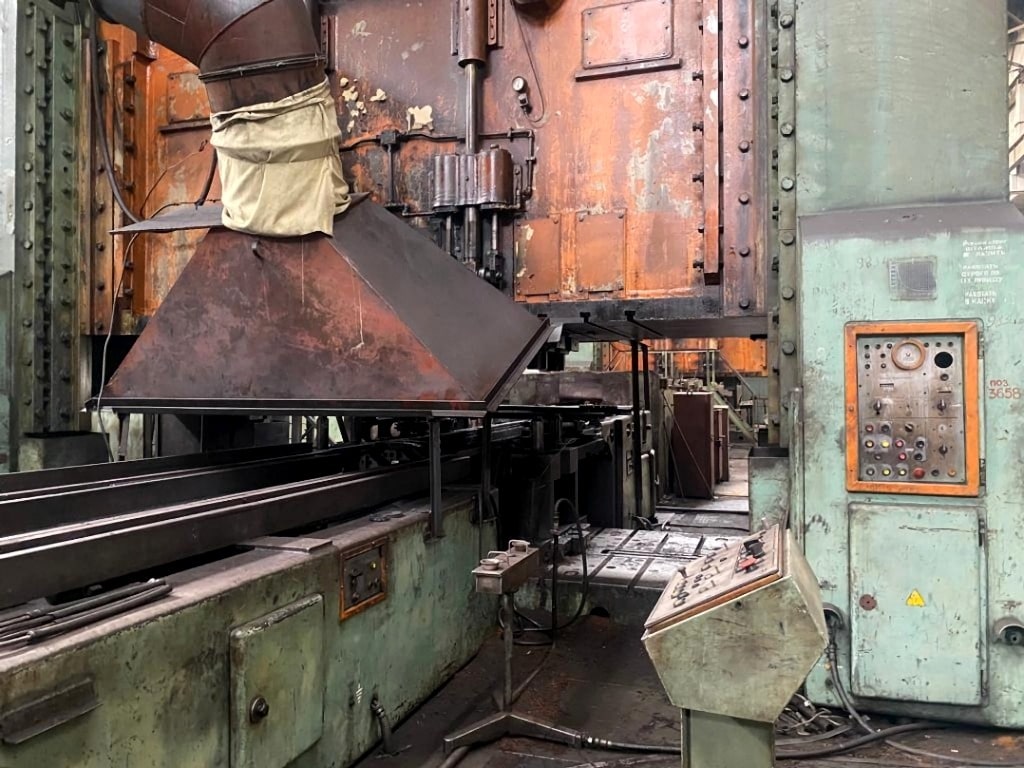

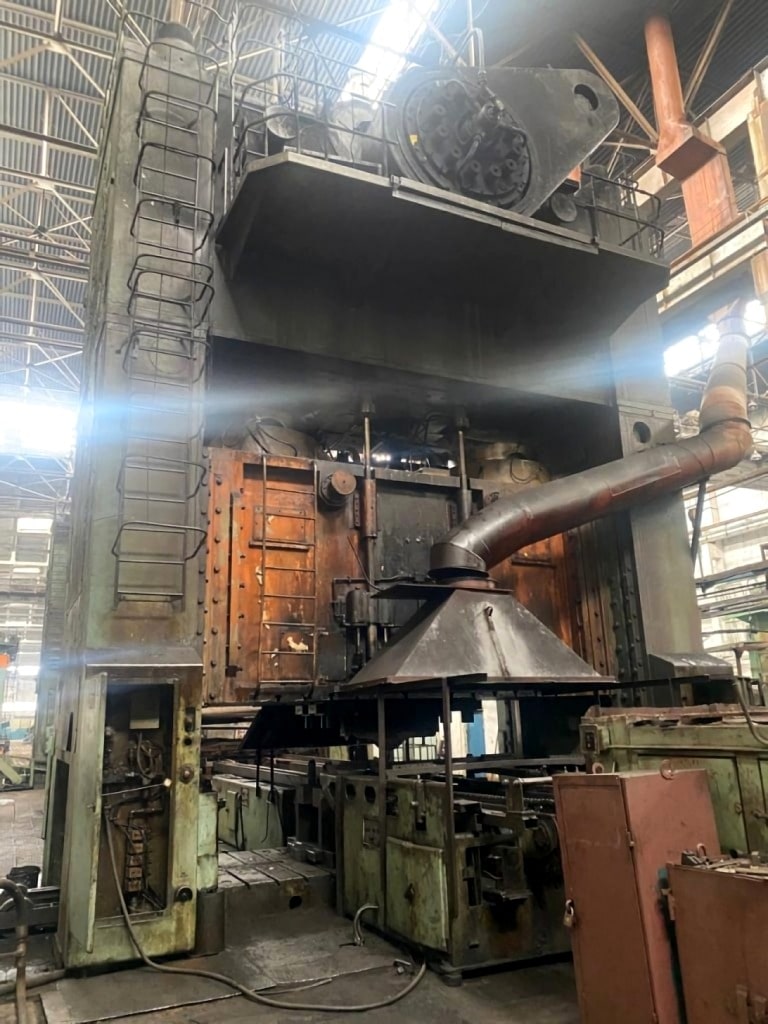

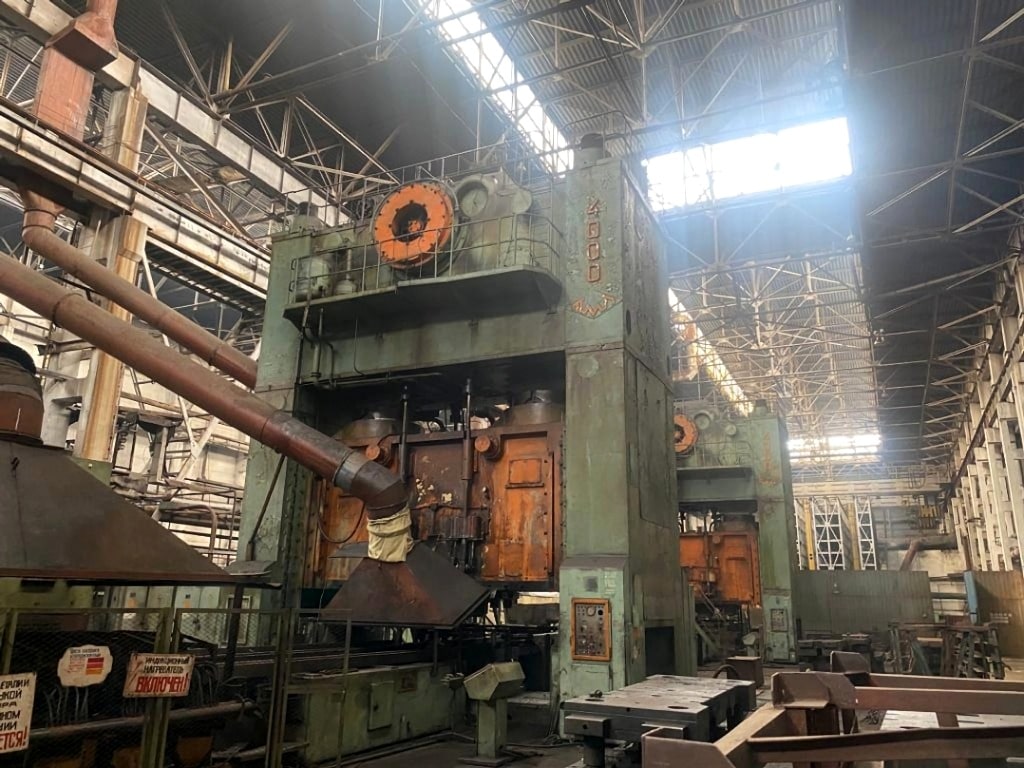

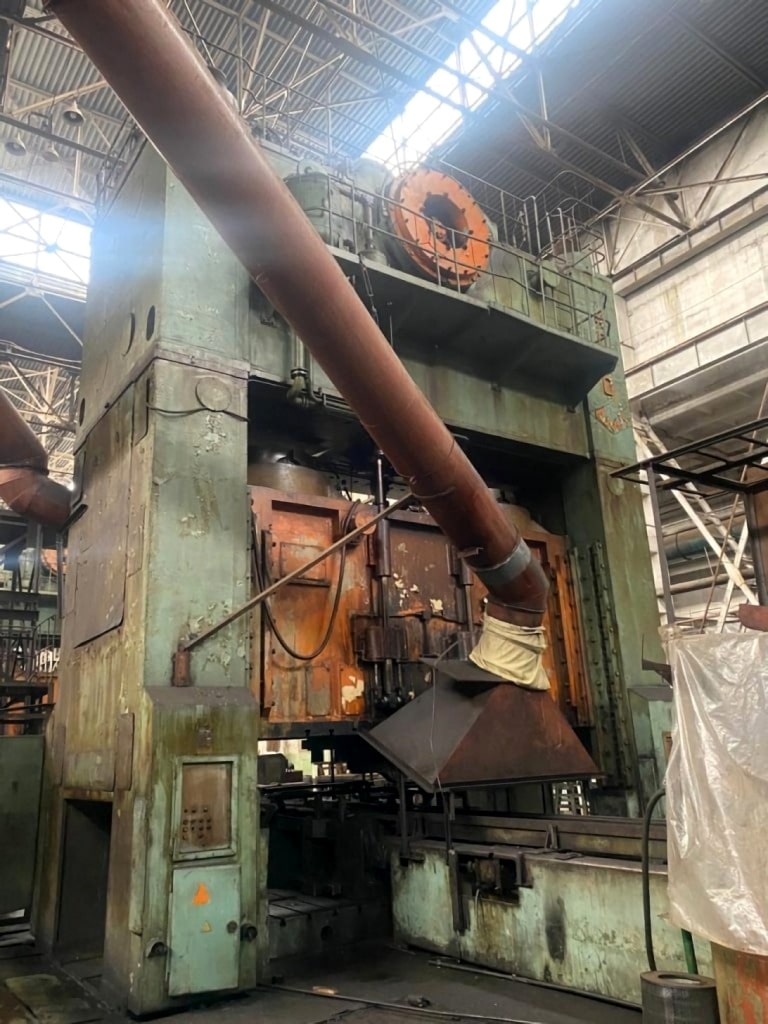

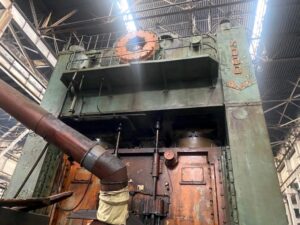

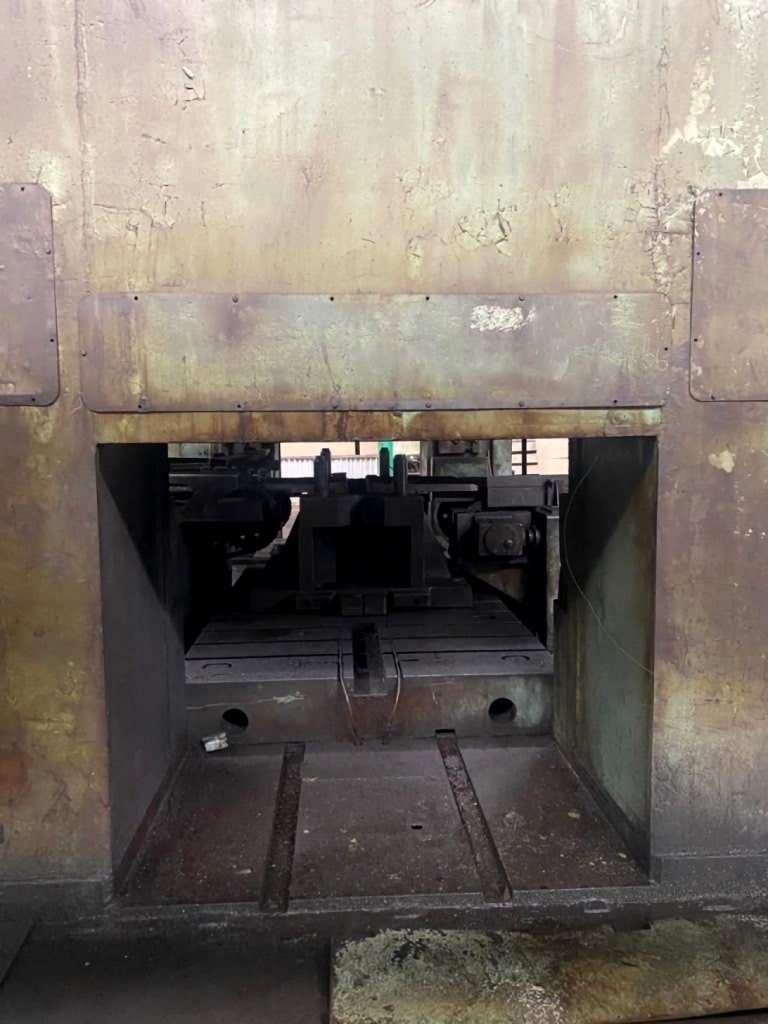

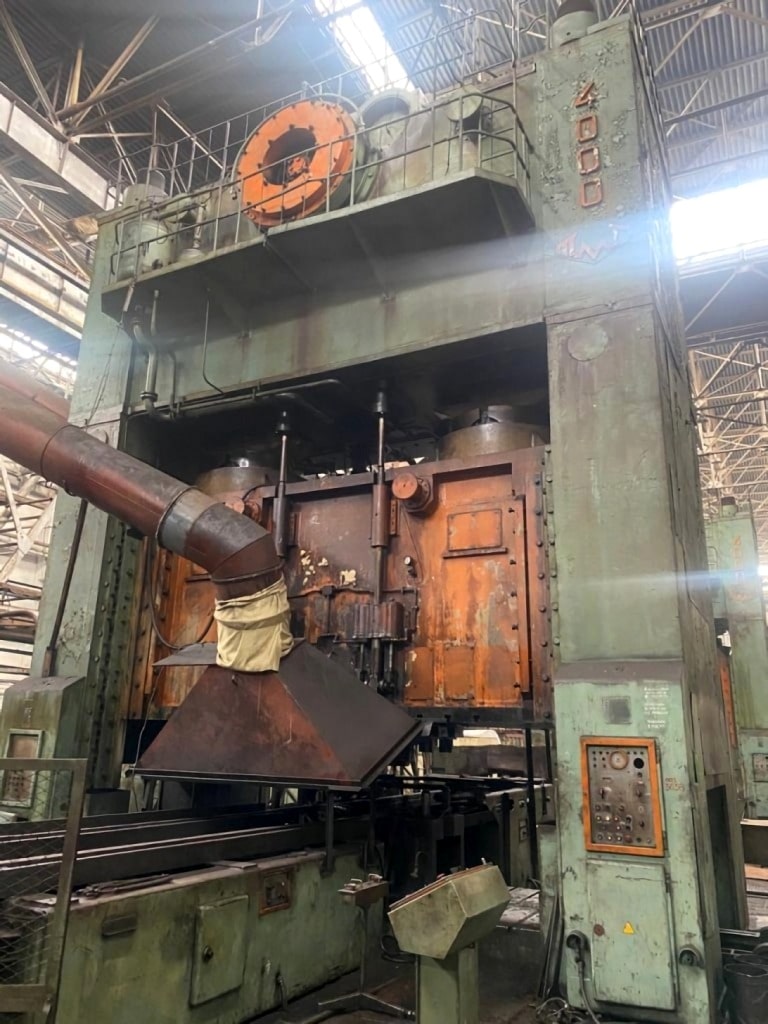

Stanzpresse TMP Voronezh K3546 - 4000 ton
TMP Voronezh K3546 stanzpresse - beschreibung
Technische Spezifikationen TMP Voronezh K3546 (ID:75856)
| Type | Stamping press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | K3546 |
| YOM | 1982 |
| Nominal force | 4000 tons |
| Slider’s undershoot to BDC | 10 mm |
| Slider stroke | 630 mm |
| Frequency of continuous strokes per min | 10 |
| The highest frequency of single strokes per min | 7 |
| Closed height | 1180 mm |
| Adjustment of closed height | 200 mm |
| Slider’s dimensions | |
| From left to right | 5000 mm |
| From front to back | 2000 mm |
| Dimensions of the plate of the die | |
| From left to right | 5000 mm |
| From front to back | 2000 mm |
| Capacity of the main drive | 250 kW |
| Overall dimensions | |
| From left to right | 7640 mm |
| From front to back | 5980 mm |
| Height above floor level | 10490 mm |
Stanzpresse TMP Voronezh - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
