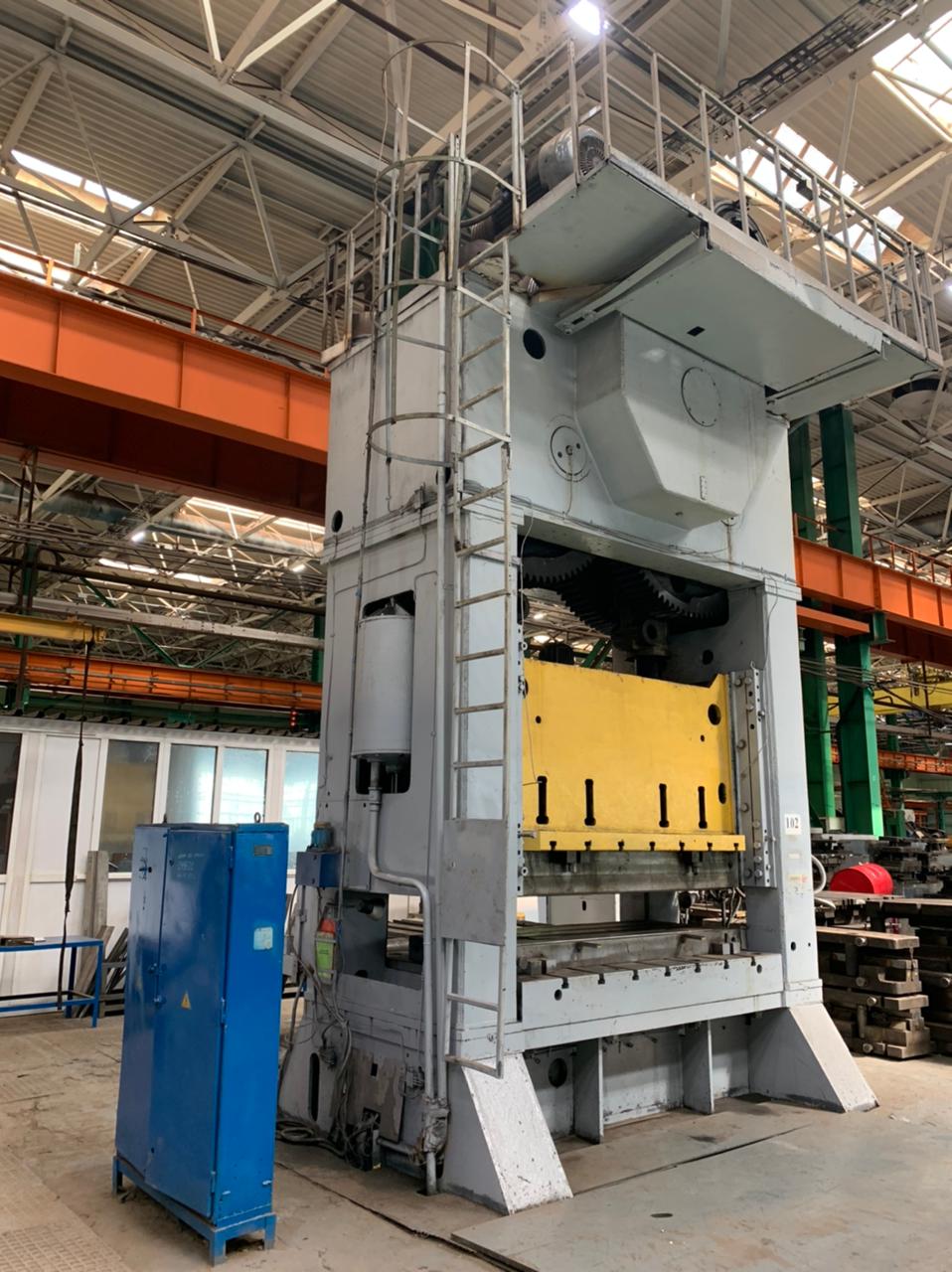

Stanzpresse TMP Voronezh K3539 - 800 ton
TMP Voronezh K3539 stanzpresse - beschreibung
Technische Spezifikationen TMP Voronezh K3539 (ID:75972)
| Type | Stamping press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | K3539 |
| Year of manufacture | 1989 |
| Maximum force | 800 ton |
| Slider stroke length | 320 mm |
| Slider strokes per minute | 32 |
| Maximum distance between table and slider (in lower position of slider) | 950 mm |
| Size of adjustment of distance between down-stamp a plate and slider | 320 mm |
| The size from a table up to the top plane of a under-forginig plate | 630 mm |

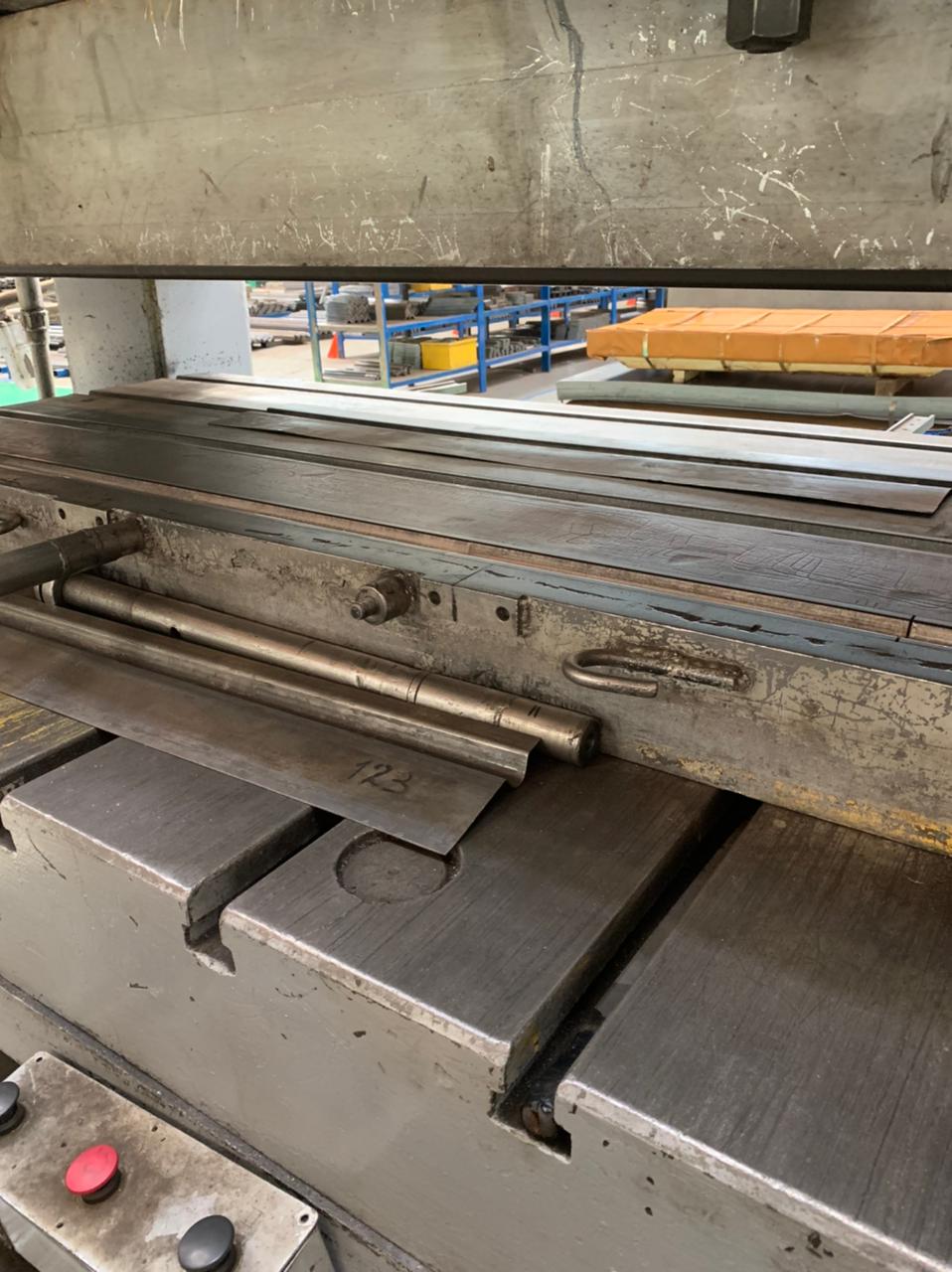

| Table overall dimensions | |
| — from left to right | 2800 mm |
| — from front to rear | 1600 mm |

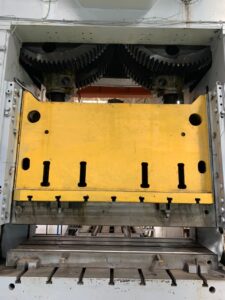

| Slider overall dimensions | |
| — from left to right | 2800 mm |
| — from front to rear | 1600 mm |
| The sizes of a lateral window in racks | |
| — width | 1700 mm |
| — height | 1800 mm |
| The greatest weight of details of the stamp suspended to a slider | 8000 mm |
| The greatest lump of a stamp | 18000 mm |
| Main electric motor power | 75 kW |
| Press overall dimensions | |
| — length | 5400 mm |
| — width | 5000 mm |
| — height | 7000 mm |
| Press weight | 80 ton |
Stanzpresse TMP Voronezh - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
