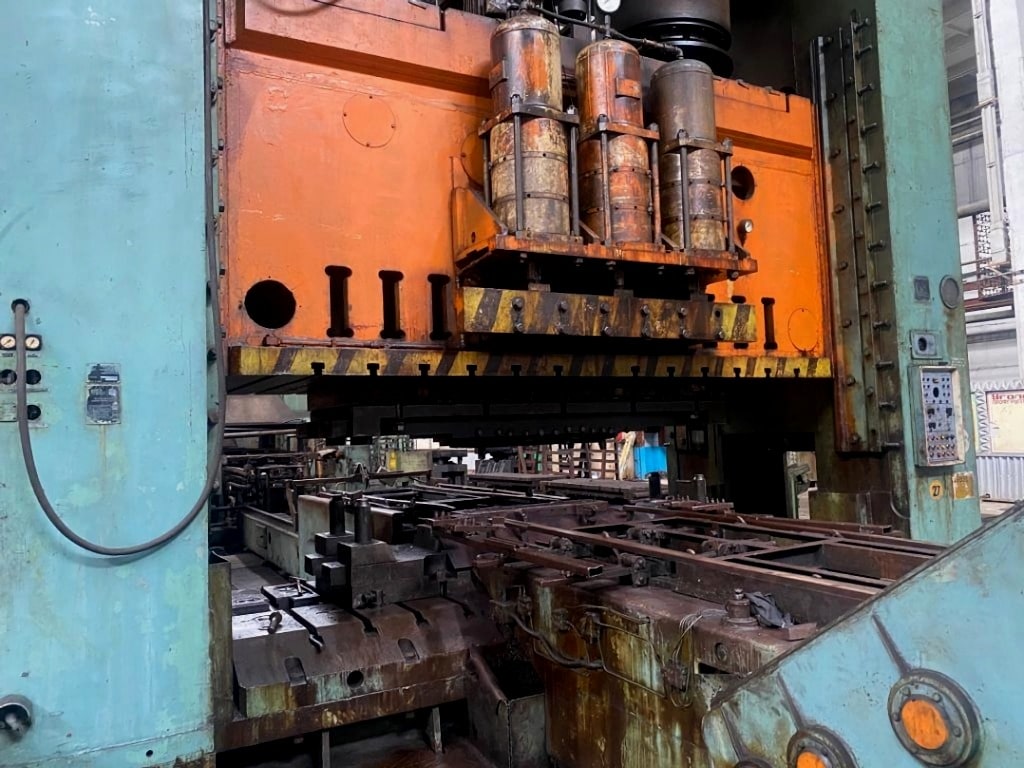

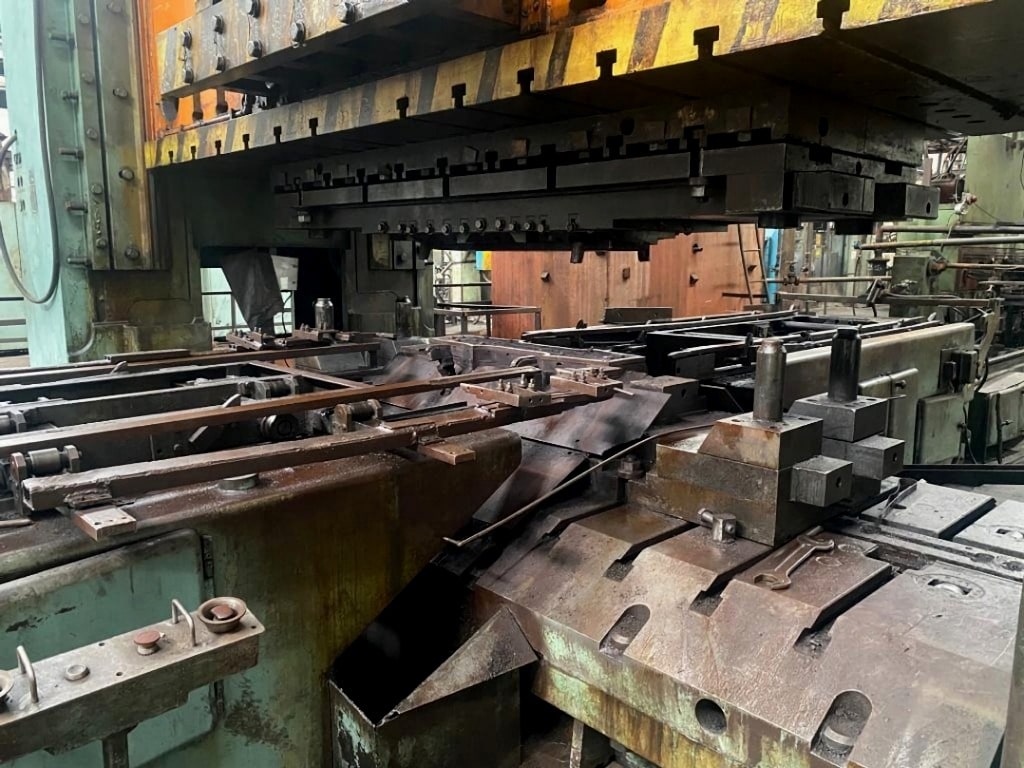

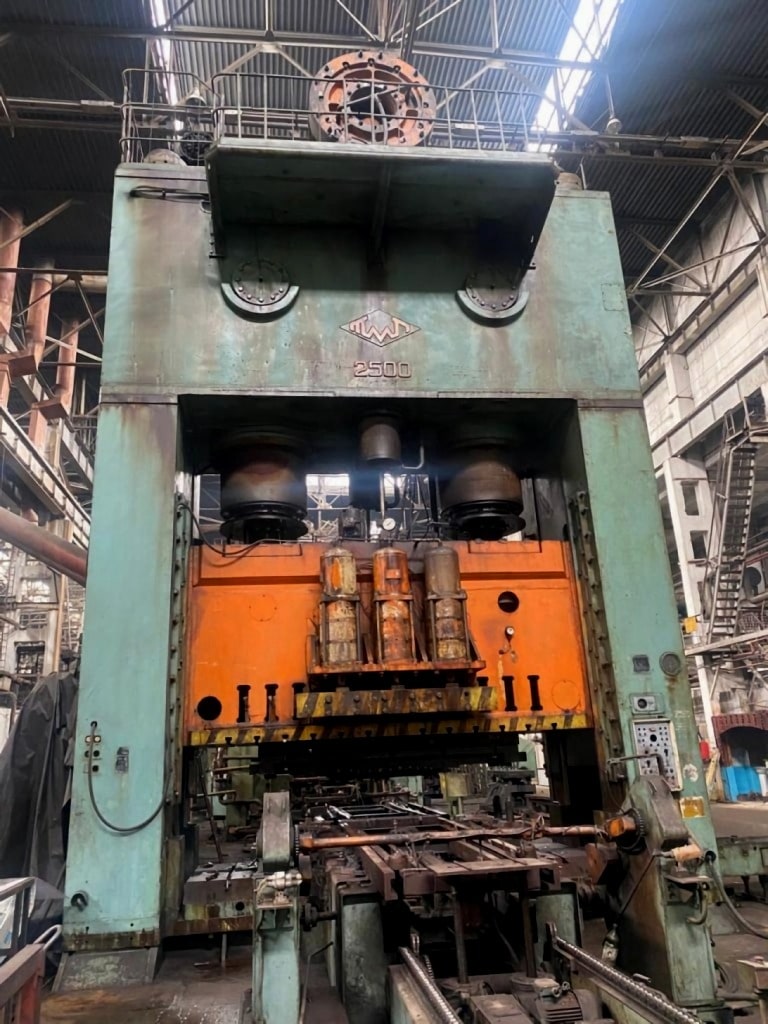

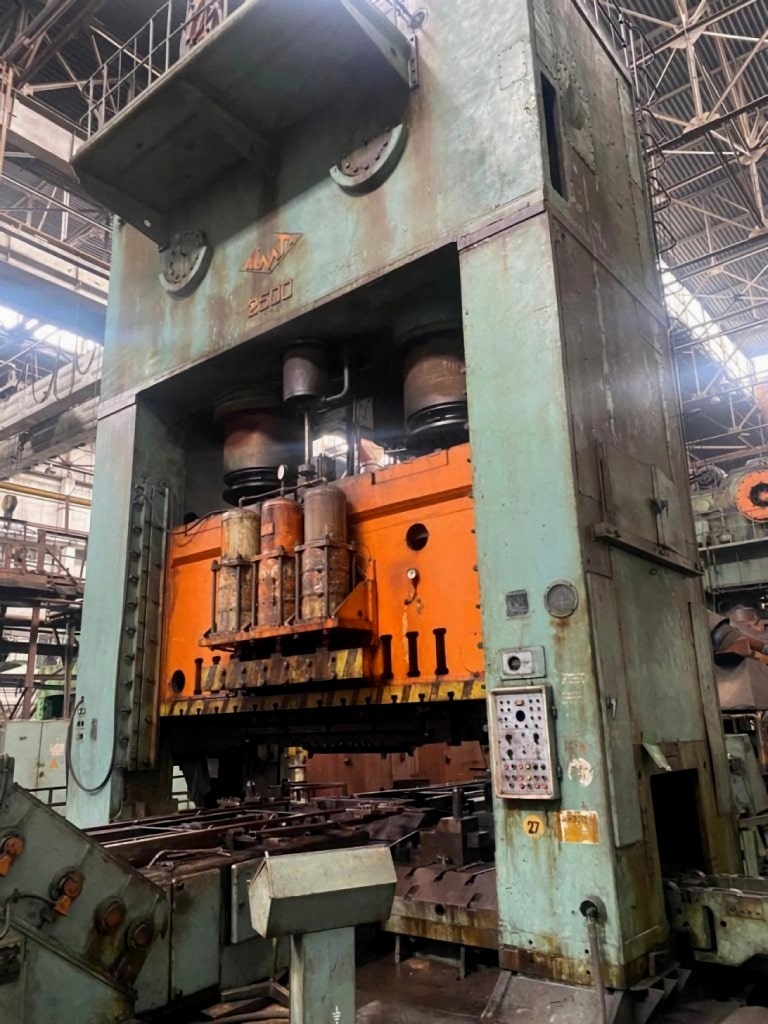

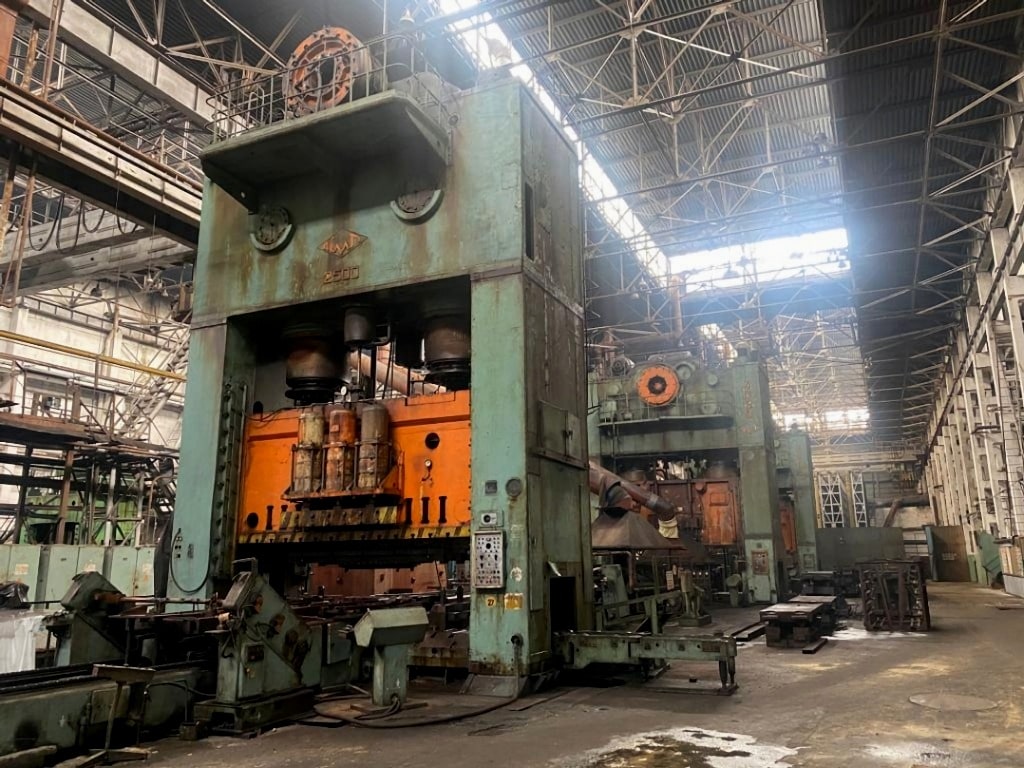

Stanzpresse TMP Voronezh K3044V - 2500 ton
TMP Voronezh K3044V stanzpresse - beschreibung
Technische Spezifikationen TMP Voronezh K3044V (ID:75855)
| Type | Stamping press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | K3044V |
| Maximum force | 2500 ton |
| Slider stroke length | 600 mm |
| Slider strokes per minute | 11 rpm |
| The closed height | 1500 mm |
| Distance adjustment between underpunching plate and slider | 400 mm |
| Slider overall dimensions | |
| — from left to right | 4750 mm |
| — from front to rear | 1800 mm |
| The size of a under-forginig plate | |
| — width | 4450 mm |
| — height | 2000 mm |
| Hydropneumatic pillow | |
| — number | 3 |
| — total maximum force | 100 ton |
| — stroke length | 270 mm |
| The greatest weight of details of the stamp suspended to a slider | 10000 kg |
| Main electric motor power | 220 kW |
| Press overall dimensions | |
| — length | 5670 mm |
| — width | 8970 mm |
| — height | 16000 mm |
Stanzpresse TMP Voronezh - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
