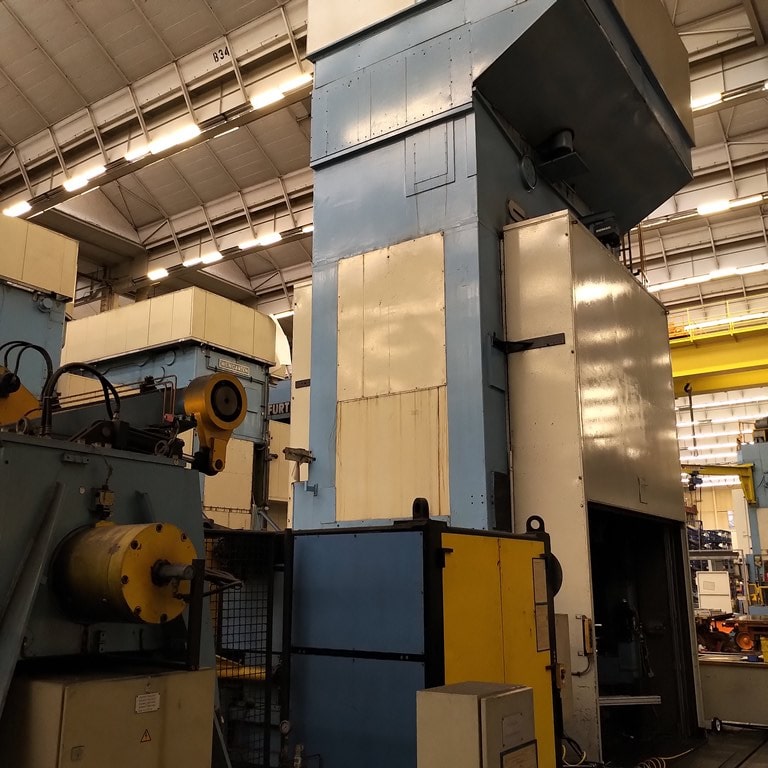

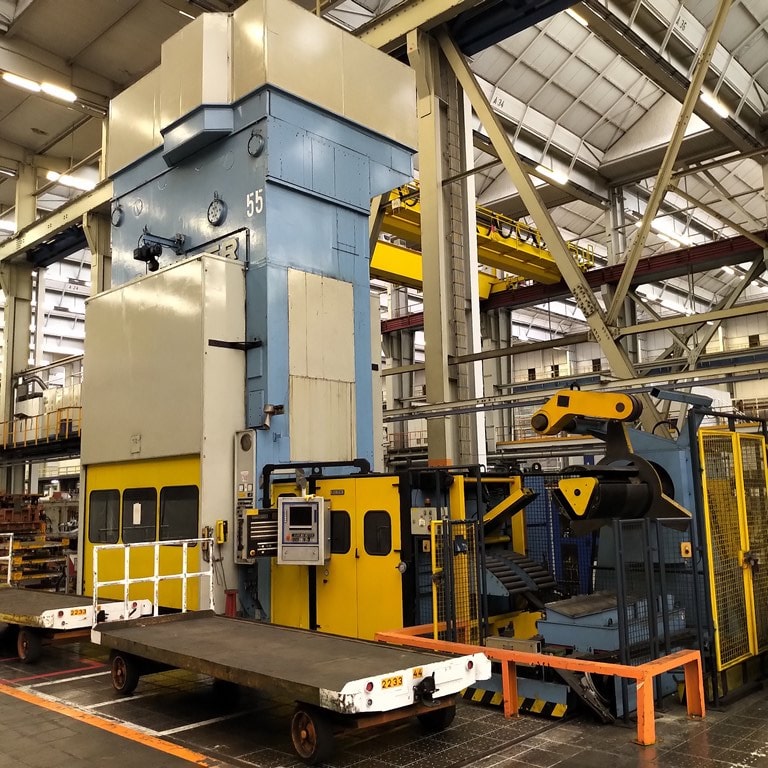

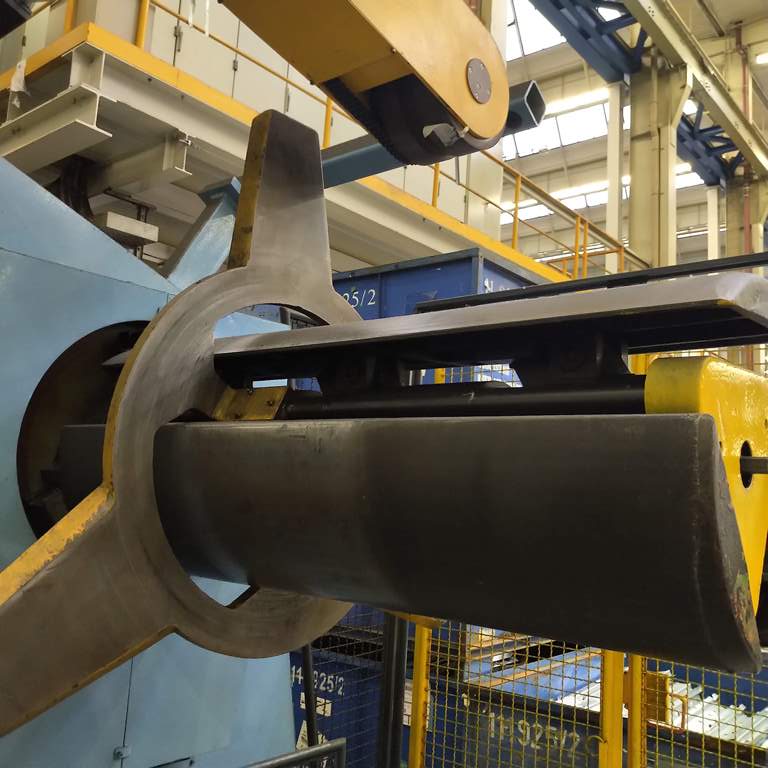

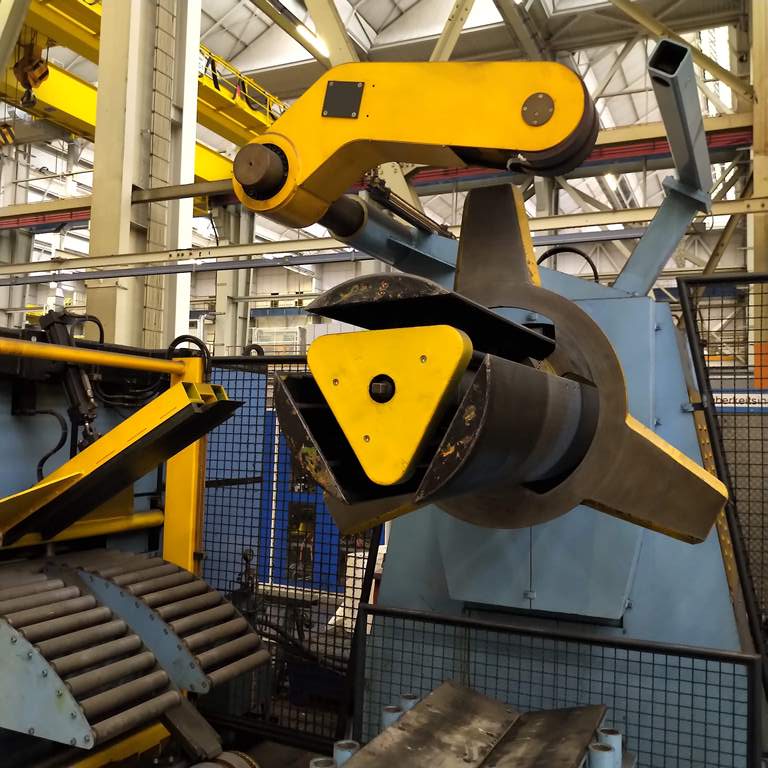

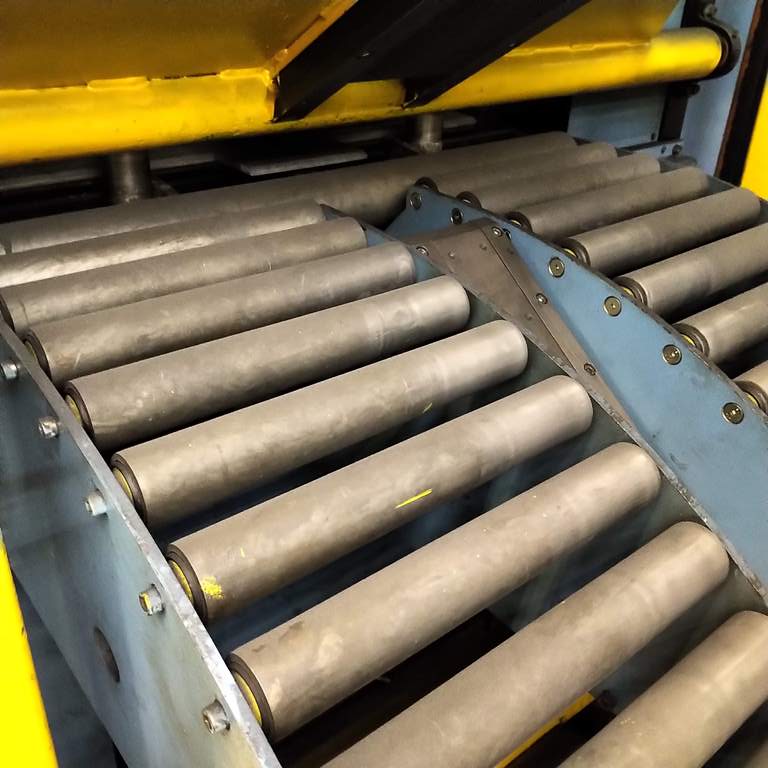

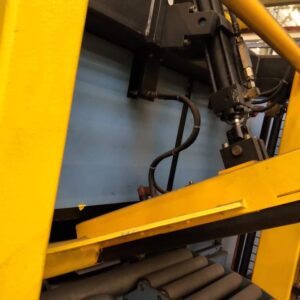

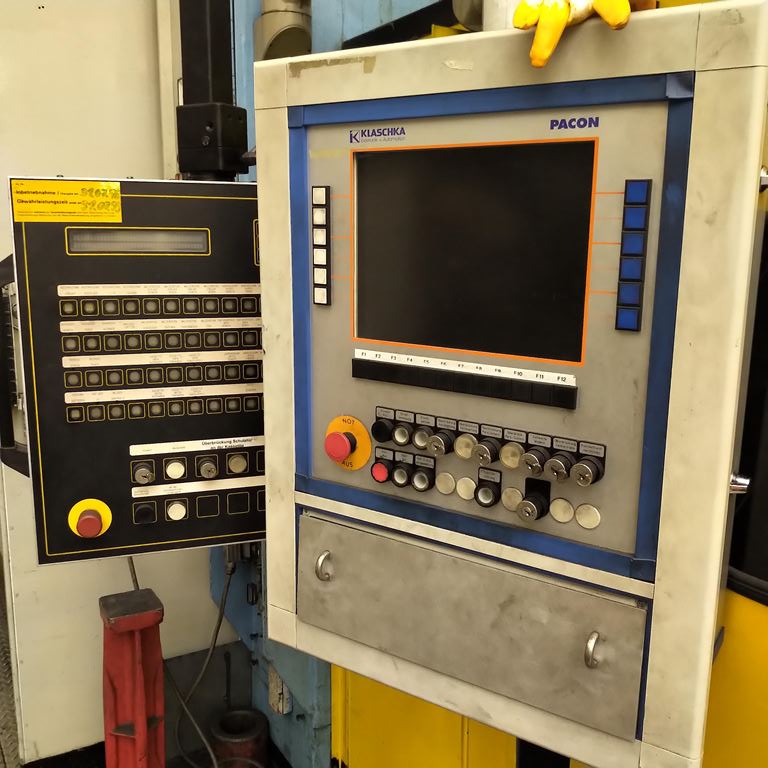

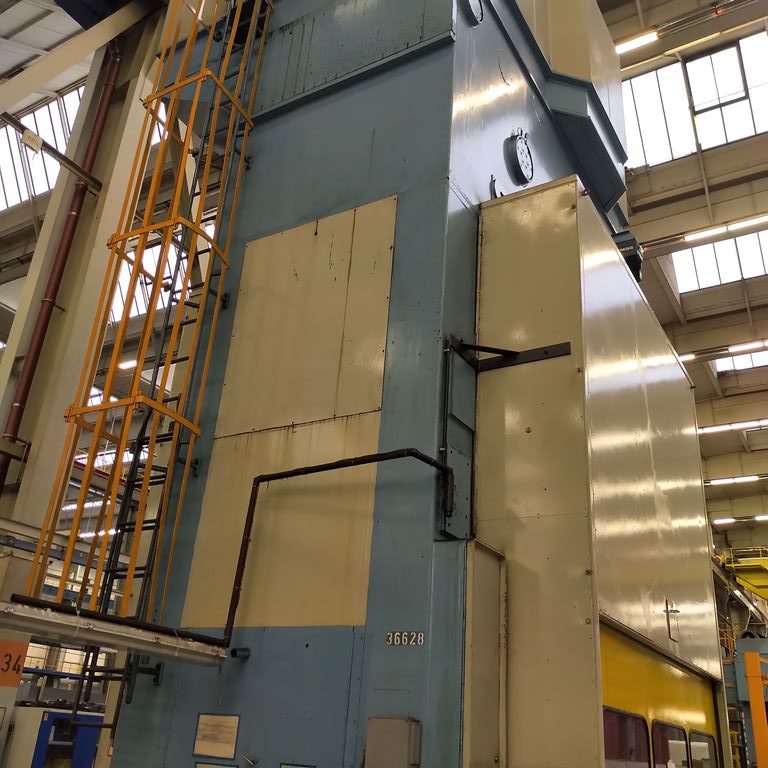

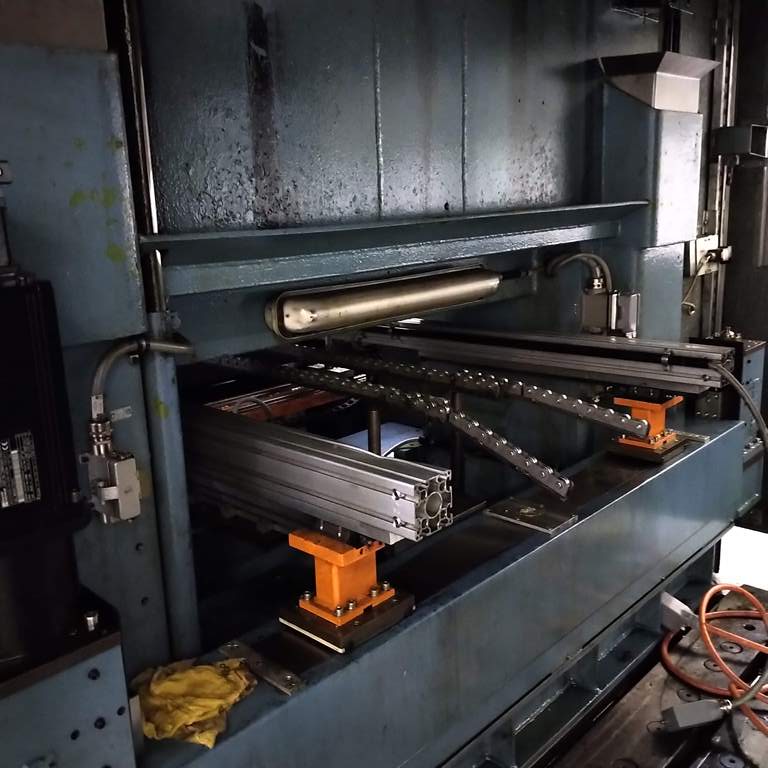

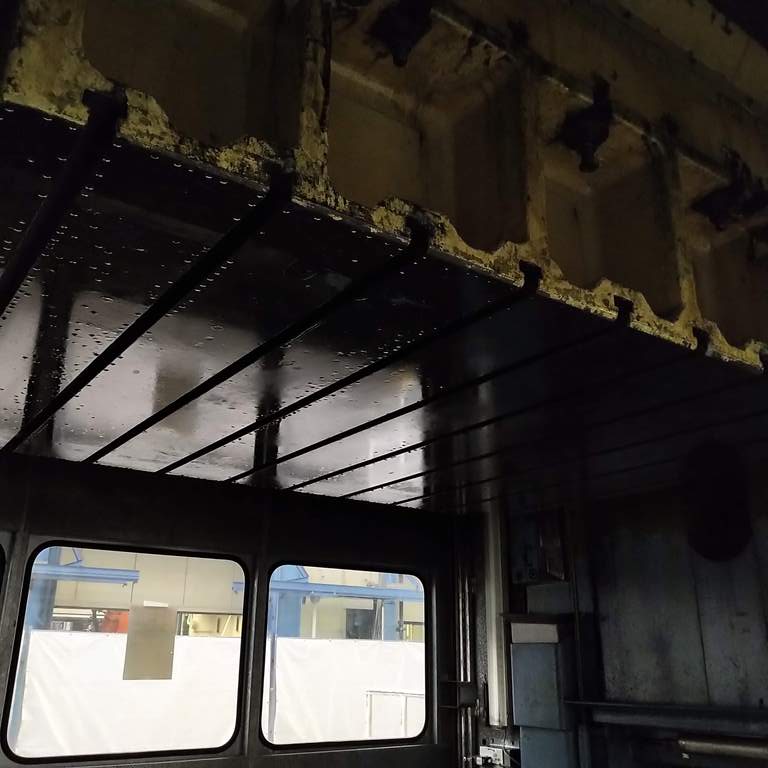

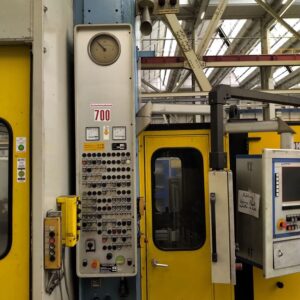

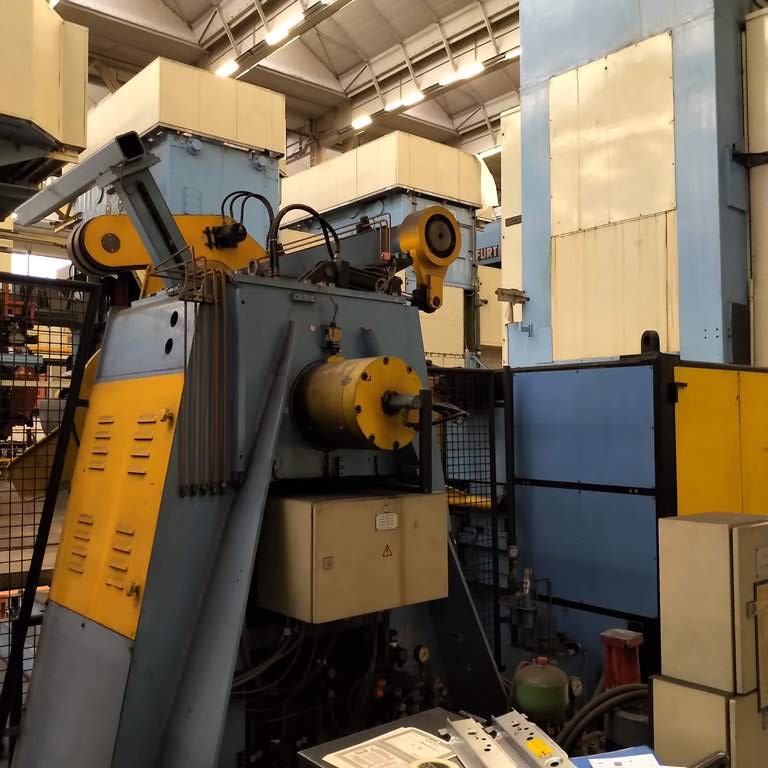

Stanzpresse Schuler 4E2Sqb 500/3/0,85 - 500 ton
Schuler 4E2Sqb 500/3/0,85 stanzpresse - beschreibung

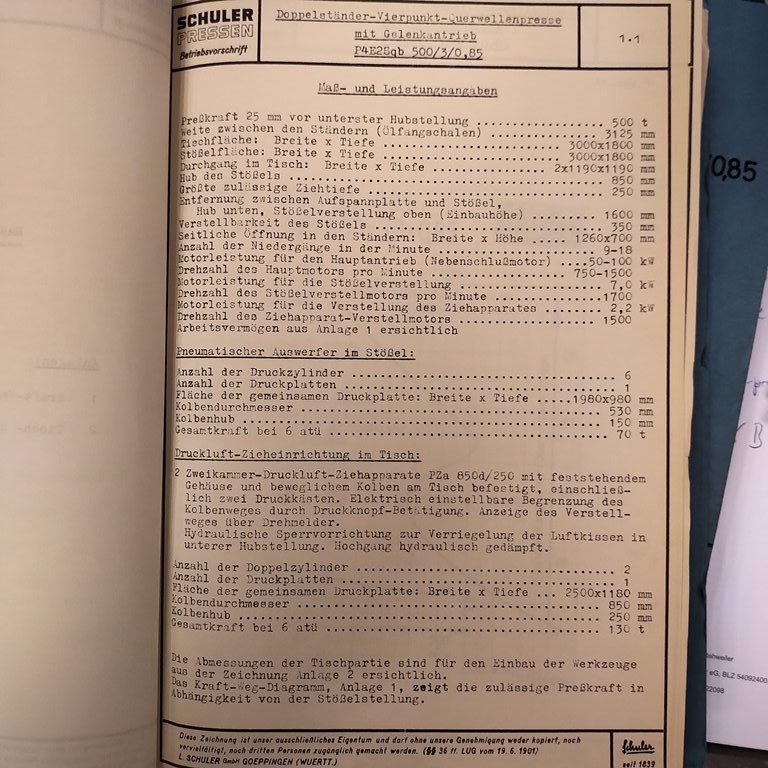

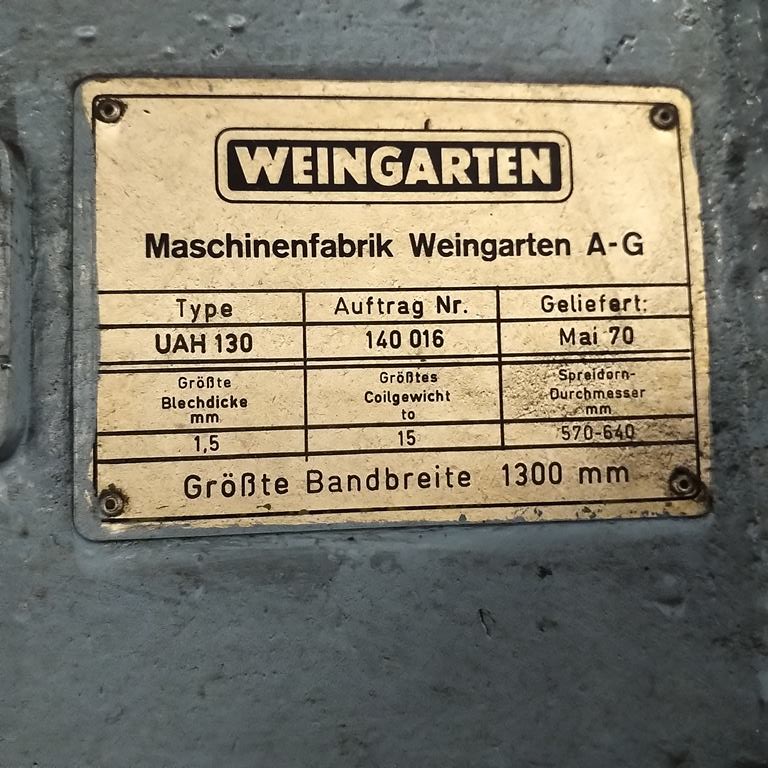

Technische Spezifikationen Schuler 4E2Sqb 500/3/0,85 (ID:75800)
| Type | Stamping press |
|---|---|
| Manufacturer | Schuler |
| Model | 4E2Sqb 500/3/0,85 |
| Year of manufacture | 1964 |
| Press force | 500 ton |
| Stand width | 3125 mm |

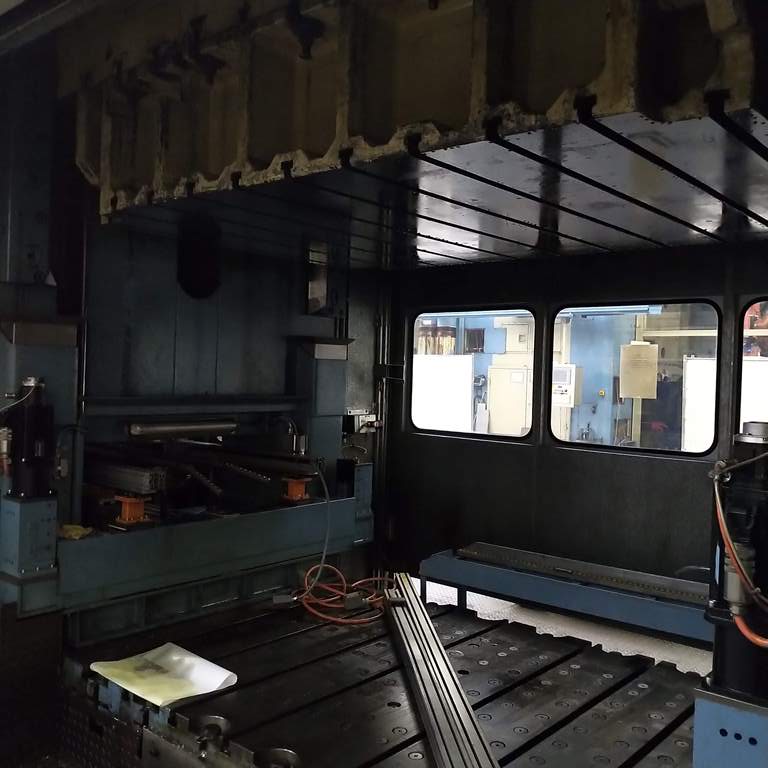

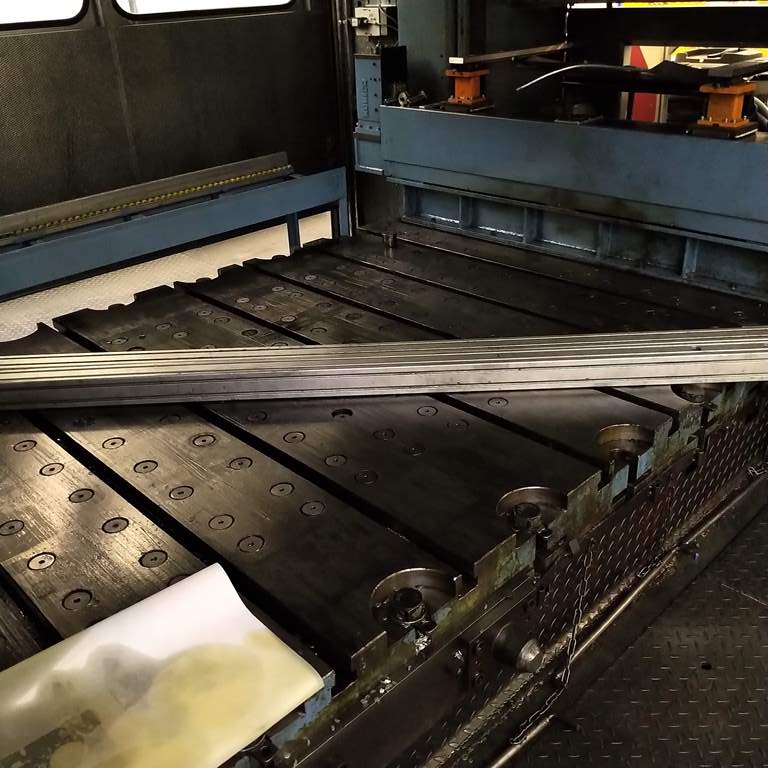

| Table surface | 3000 x 1800 mm |
| Ram stroke | 850 mm |
| Drawing depth | max. 250 mm |
| Distance clamping plate — ram | 1600 mm |
| Adjustability of ram | 350 mm |
| Declines per minute | 9-18 |
| Engine power | 50-100 kW |
Stanzpresse Schuler - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
