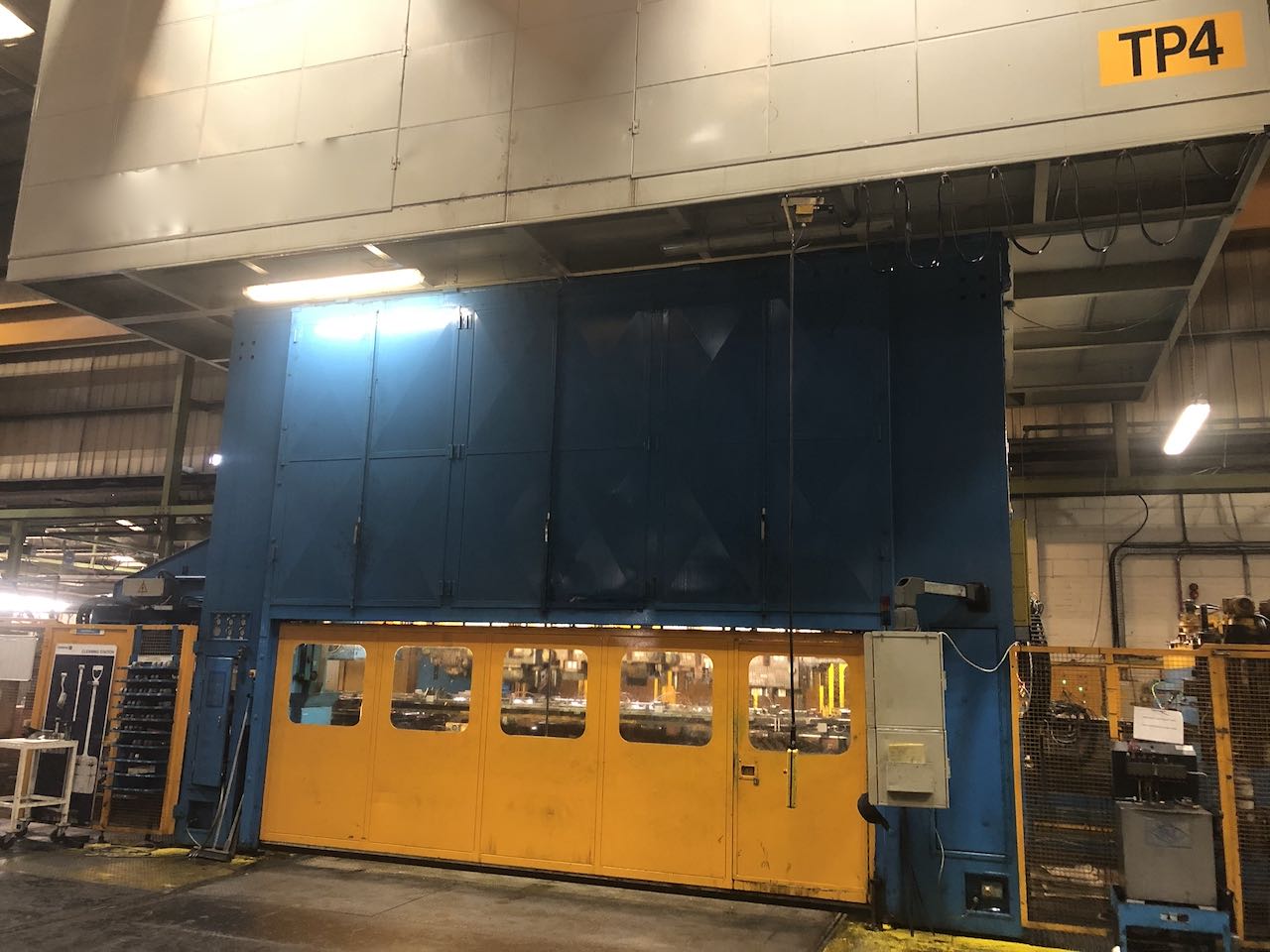

Stanzpresse Rovetta S4-16000-5000x2400/E/ET3 - 1600 ton
Rovetta S4-16000-5000x2400/E/ET3 stanzpresse - beschreibung
Technische Spezifikationen Rovetta S4-16000-5000x2400/E/ET3 (ID:S84553)
| Type | Stamping press |
|---|---|
| Manufacturer | Rovetta |
| Model | S4-16000-5000x2400/E/ET3 |
| Pressure total | 1600 ton |
| Ram stroke | 750 mm |
| Ram adjustment | 400 mm |
| Shut height (stroke down, adjustment up) | 1200 mm |
| Free frontal opening L-R | 5200 mm |
| Table surface area | 5000 x 2400 mm |
| Ram surface area | 5000 x 2400 mm |
| Number of strokes | 8 — 24 s.p.m. |

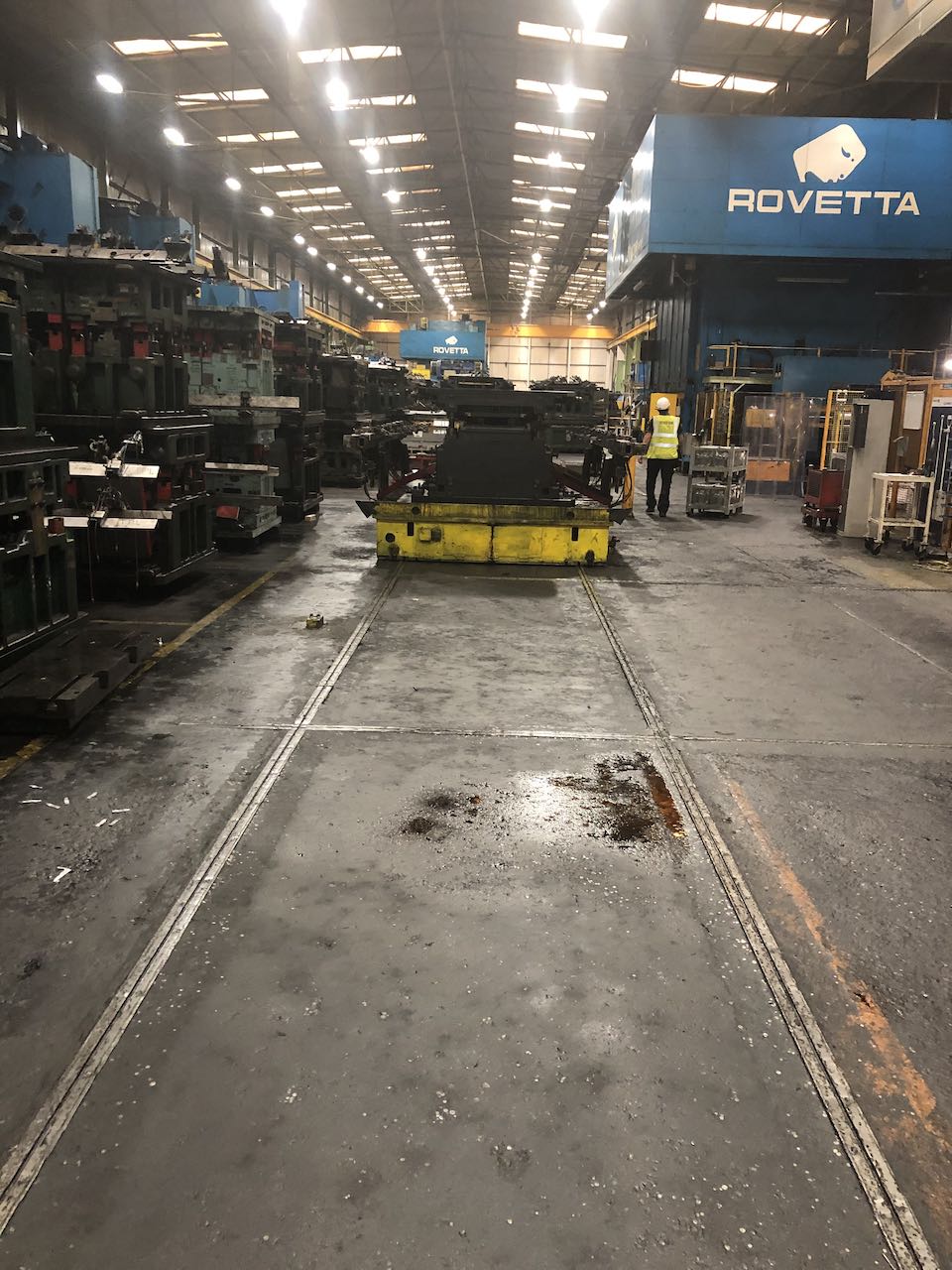

| No. of moving bolster | 2 pcs. |
| Table height over floor | 600 mm |
| Required power | 235 kW |
| Free lateral opening F-B | 3300 x 1800 mm |
| Height over floor approx. | 8400 mm |
| Weight of machine approx. | 490 ton |
| Construction year | 1997 |
Stanzpresse Rovetta - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
