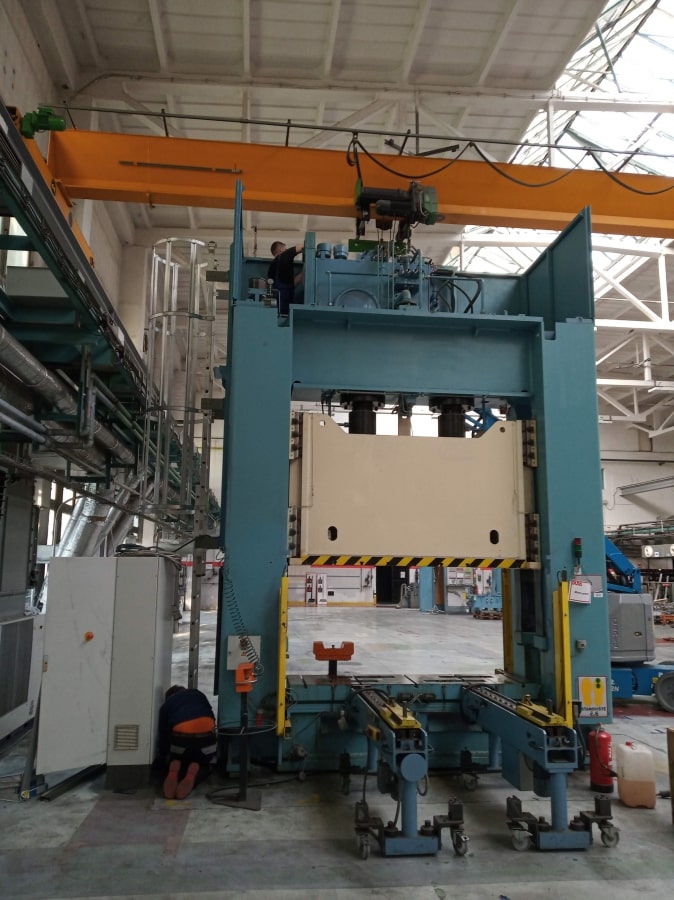

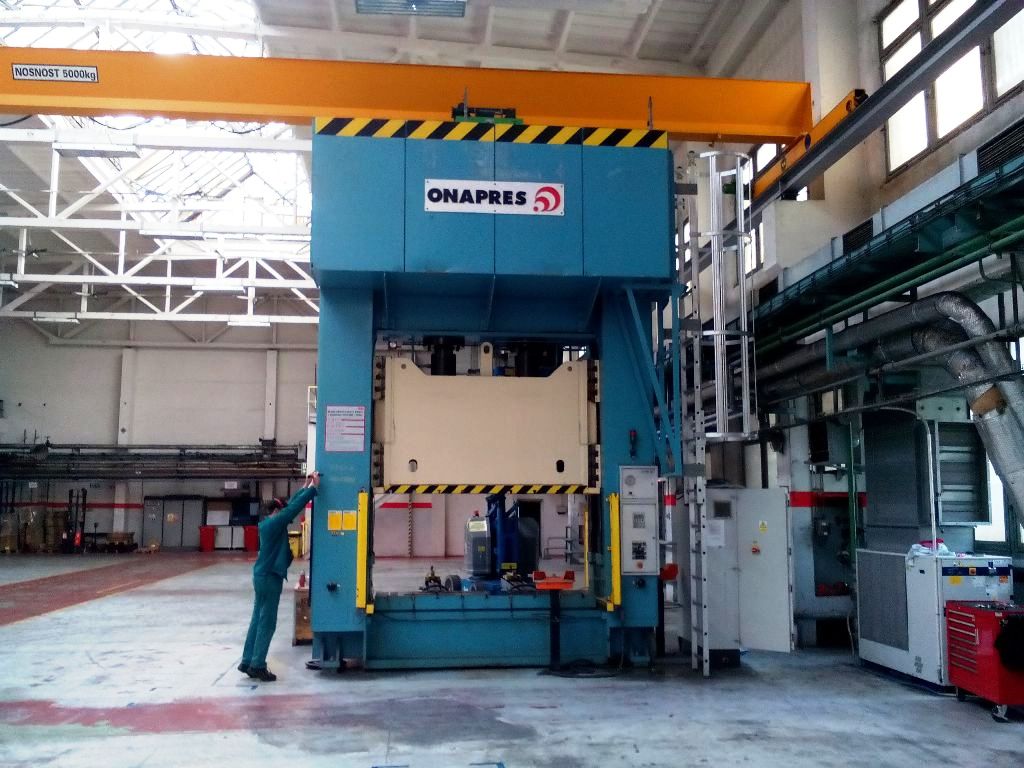

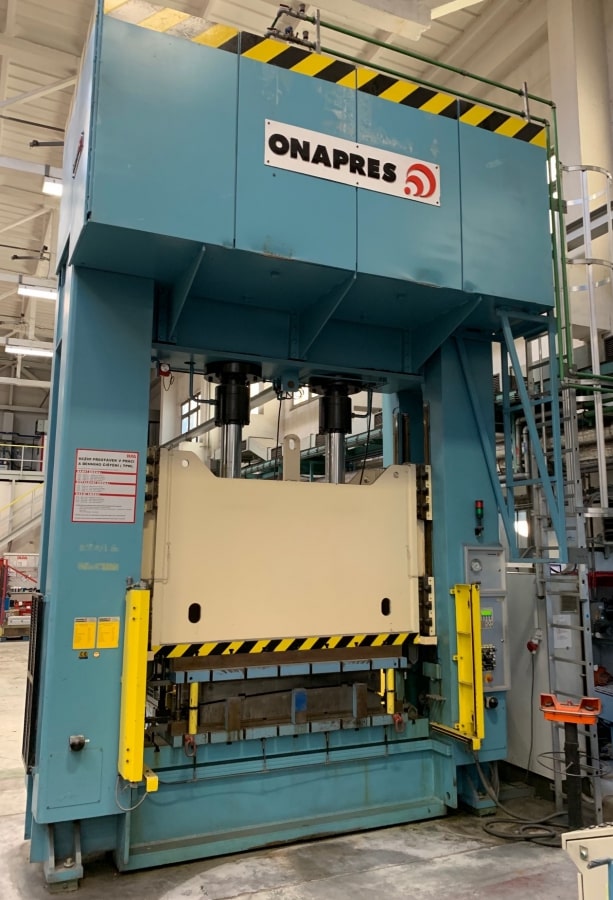

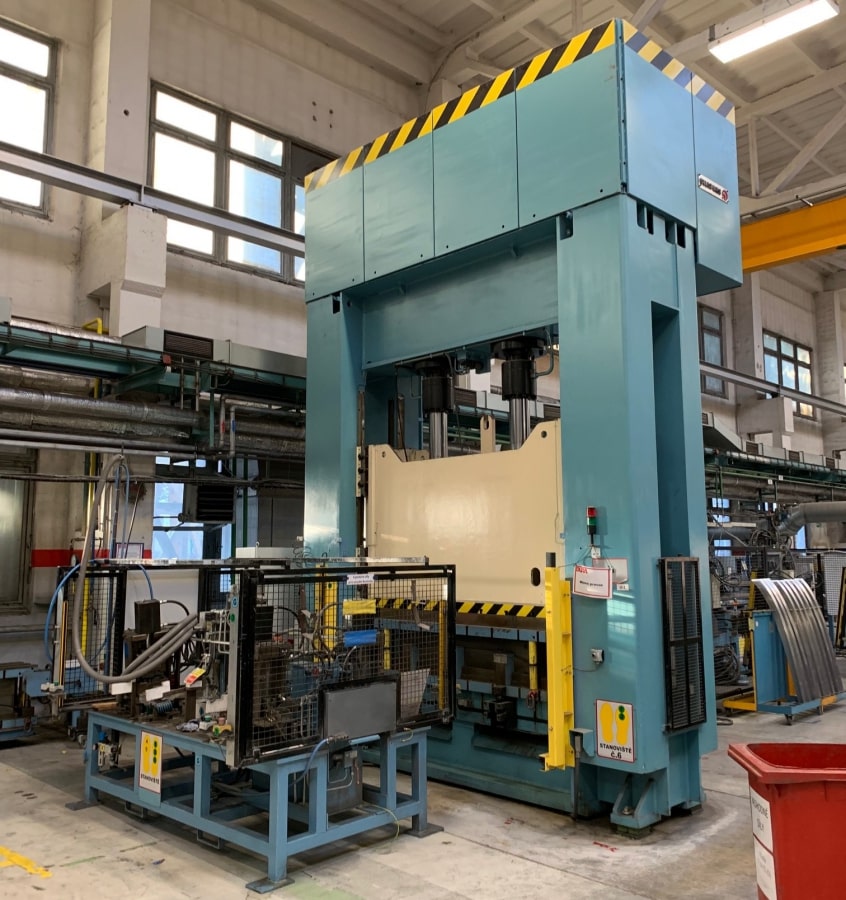

Stanzpresse Onapres EOd-15-2,5-AQ - 150 ton
Onapres EOd-15-2,5-AQ stanzpresse - beschreibung

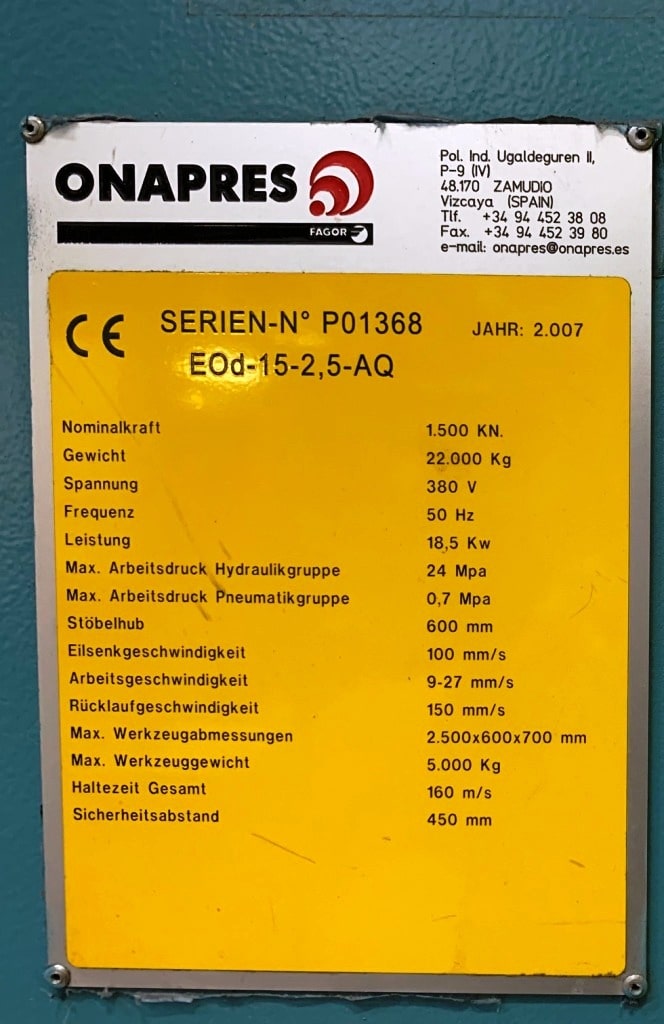

Technische Spezifikationen Onapres EOd-15-2,5-AQ (ID:S76429)
| Type | Stamping press |
|---|---|
| Manufacturer | Onapres |
| Model | EOd-15-2,5-AQ |
| Nominal effort | 150 ton |
| YOM | 2007 |
| Stroke | 1160 mm |
| Table dimensions | 2500 x 600 mm |
| Dimensions of slide | 2500 x 600 mm |
| Main motor output | 18,5 kW |
| Max. Working pressure hydraulic group | 24 Mpa |
| Max. Working pressure Pneumatic group | 0.7 Mpa |
| Rapid lowering speed | 100 mm / s |
| Working speed | 9-27 mm / s |
| Max. Wet tool dimensions | 2500 x 600 x 700 mm |
| Max. Tool weight | 5000 Kg |
| Hall time total | 160 m / s |
| Weight | 22000 kg |
Stanzpresse Onapres - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
