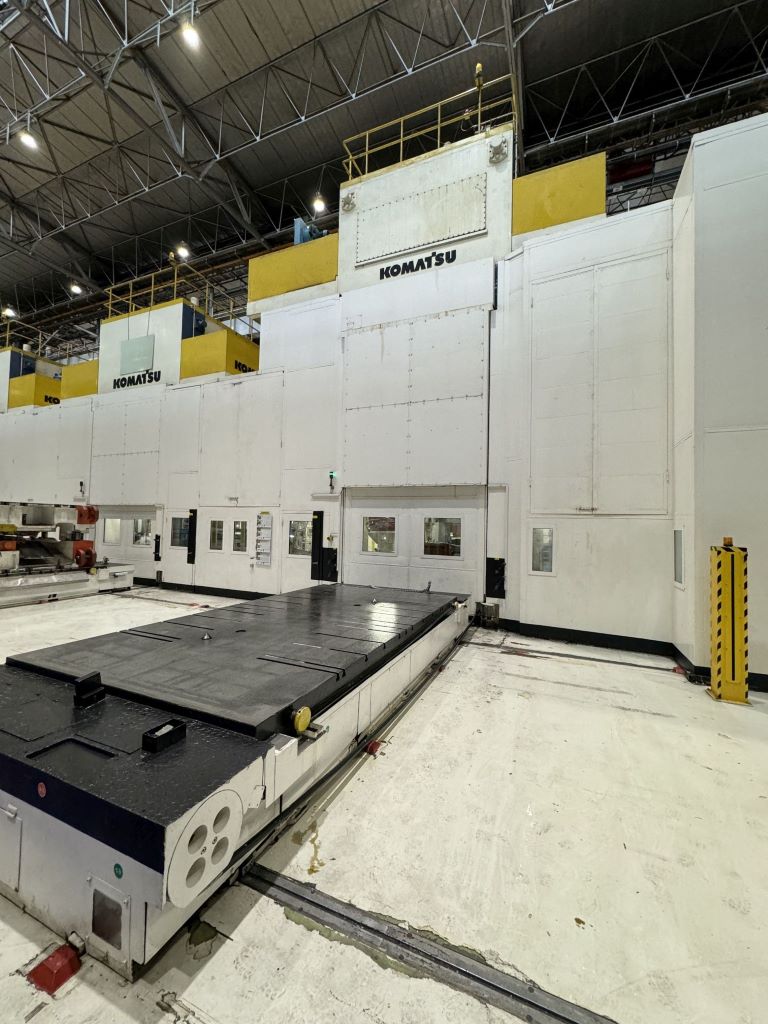

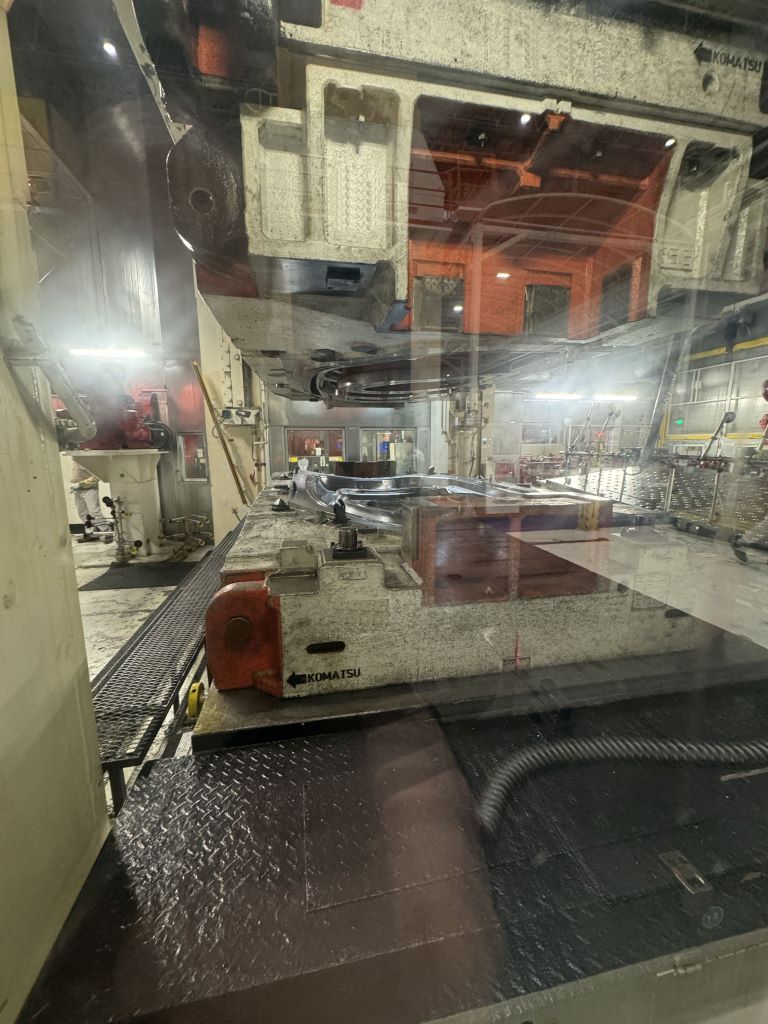

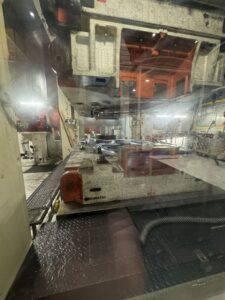

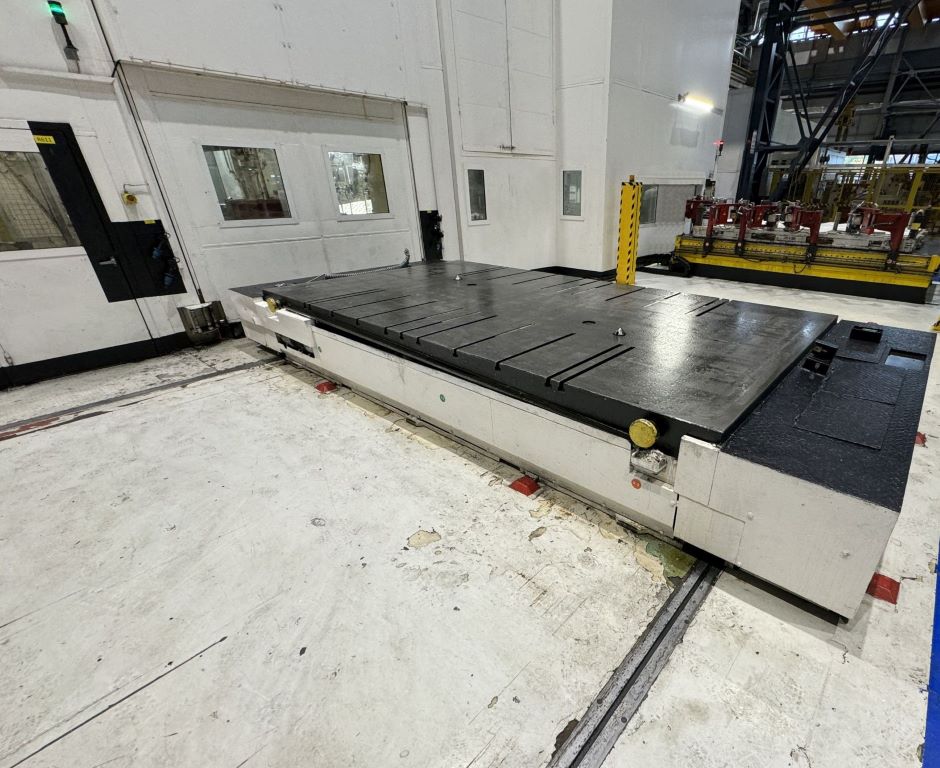

Stanzpresse Komatsu 2100 - 2100 ton
Komatsu 2100 stanzpresse - beschreibung
Technische Spezifikationen Komatsu 2100 (ID:76177)
| Type | Stamping press |
|---|---|
| Manufacturer | Komatsu |
| Model | 2100 |
| Year of manufacture | 1998 |
| Total force | 2100 ton |
| Table | |
| — clamping surface (left-right) | 4570 mm |
| — clamping surface (front-back) | 2440 mm |
| — tool weight max. | 50000 kg |
| — height above floor level | 705 mm |
| — autom. tool clamping device | yes |
| Ram | |
| — clamping surface (left-right) | 3650 mm |
| — clamping surface (front-back) | 1650 mm |
| — stroke | 1074 mm |
| — ram adjustment | 300 mm |
| Downholder | |
| — downholder force | 700 ton |
| — clamping surface (left-right) | 4570 mm |
| — clamping surface (front-back) | 2440 mm |
| — stroke 925 mm | |
| Tool asembly dimensions | |
| — shut height (stroke down, adjustment up) | 1760 mm |
| — shut height table-downholder (stroke down) | 1530 mm |
| — free passage between side columns (width) | 2750 mm |
Stanzpresse Komatsu - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
