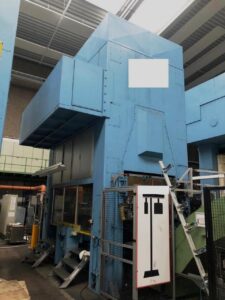

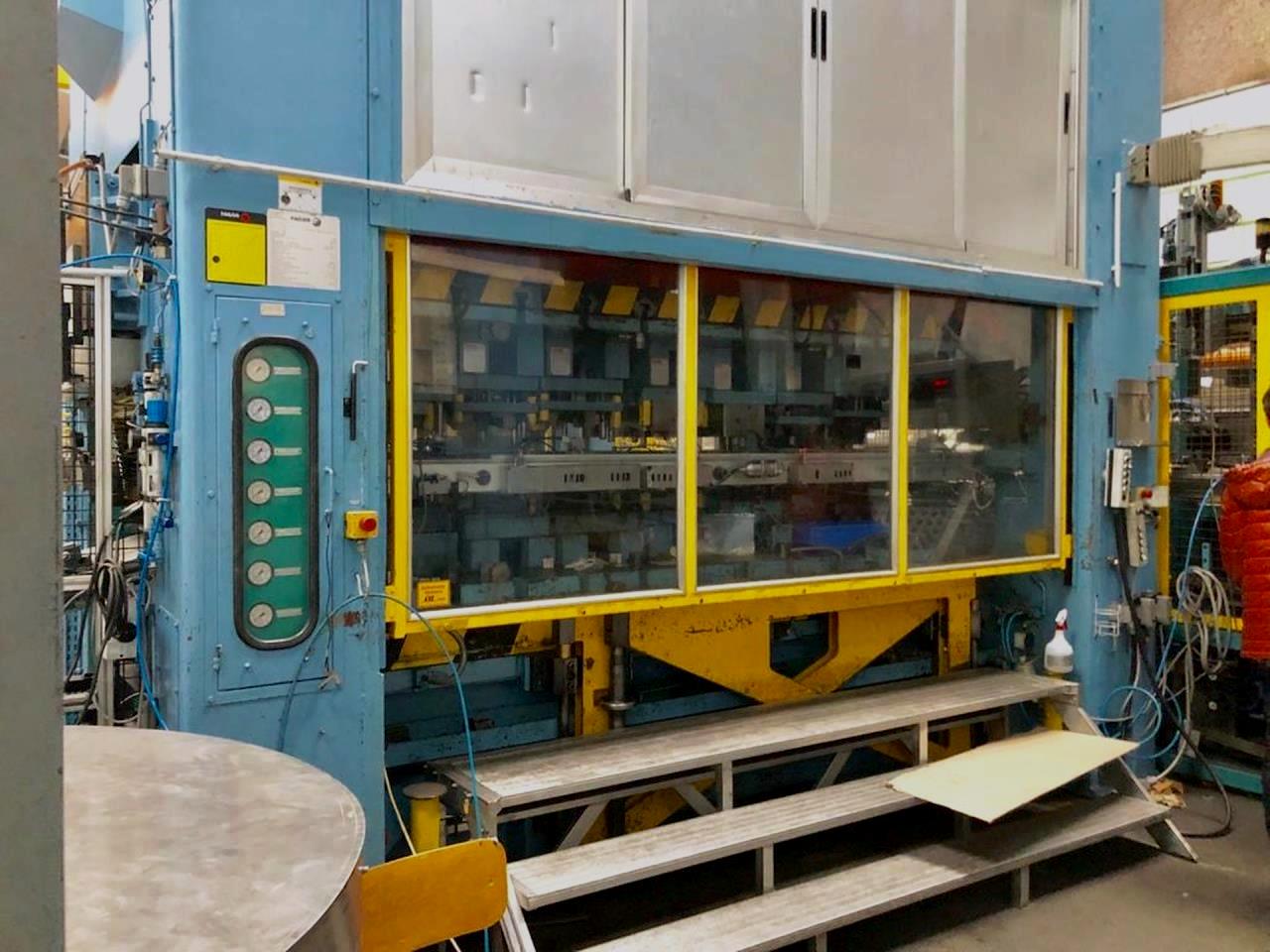

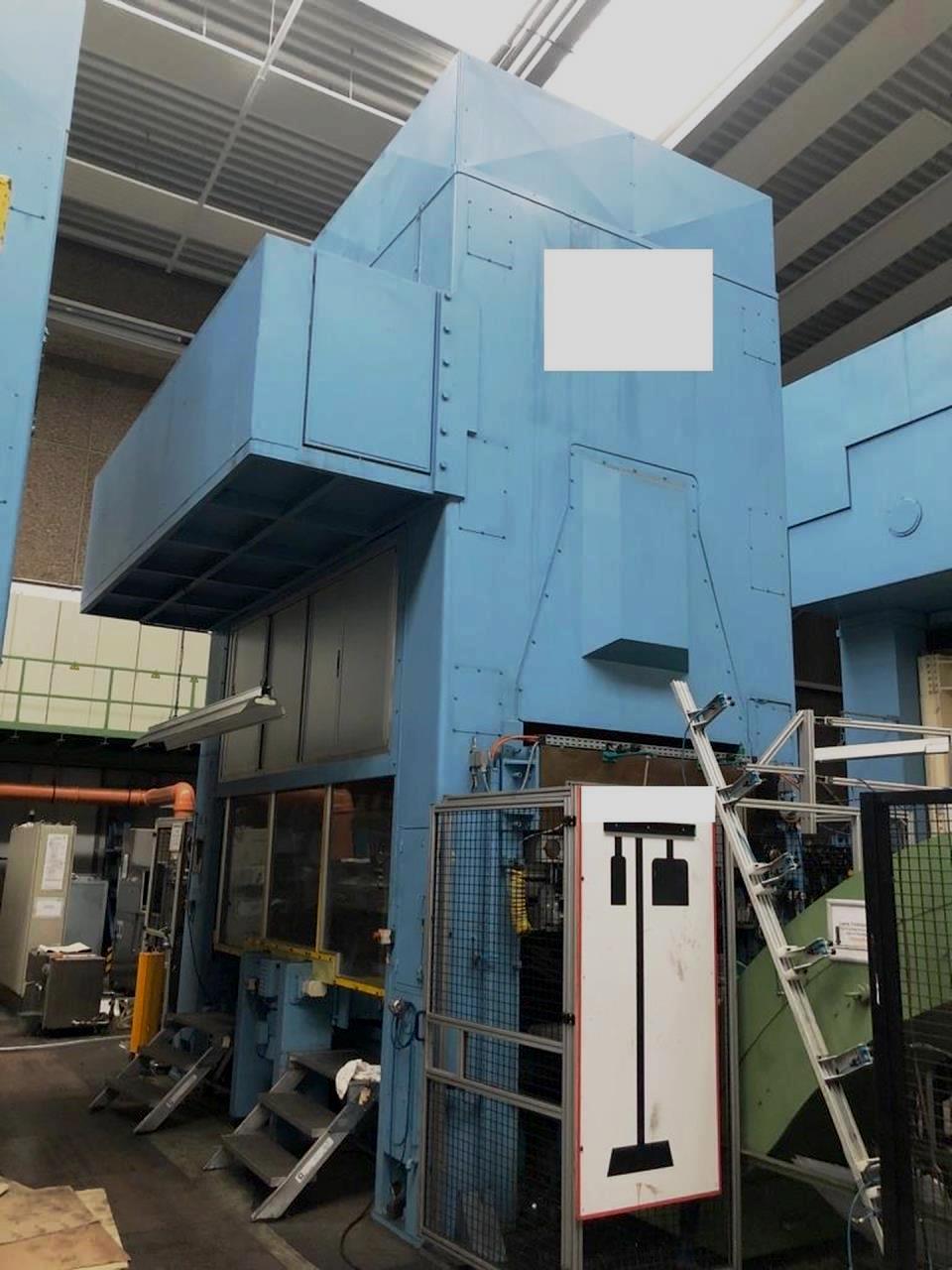

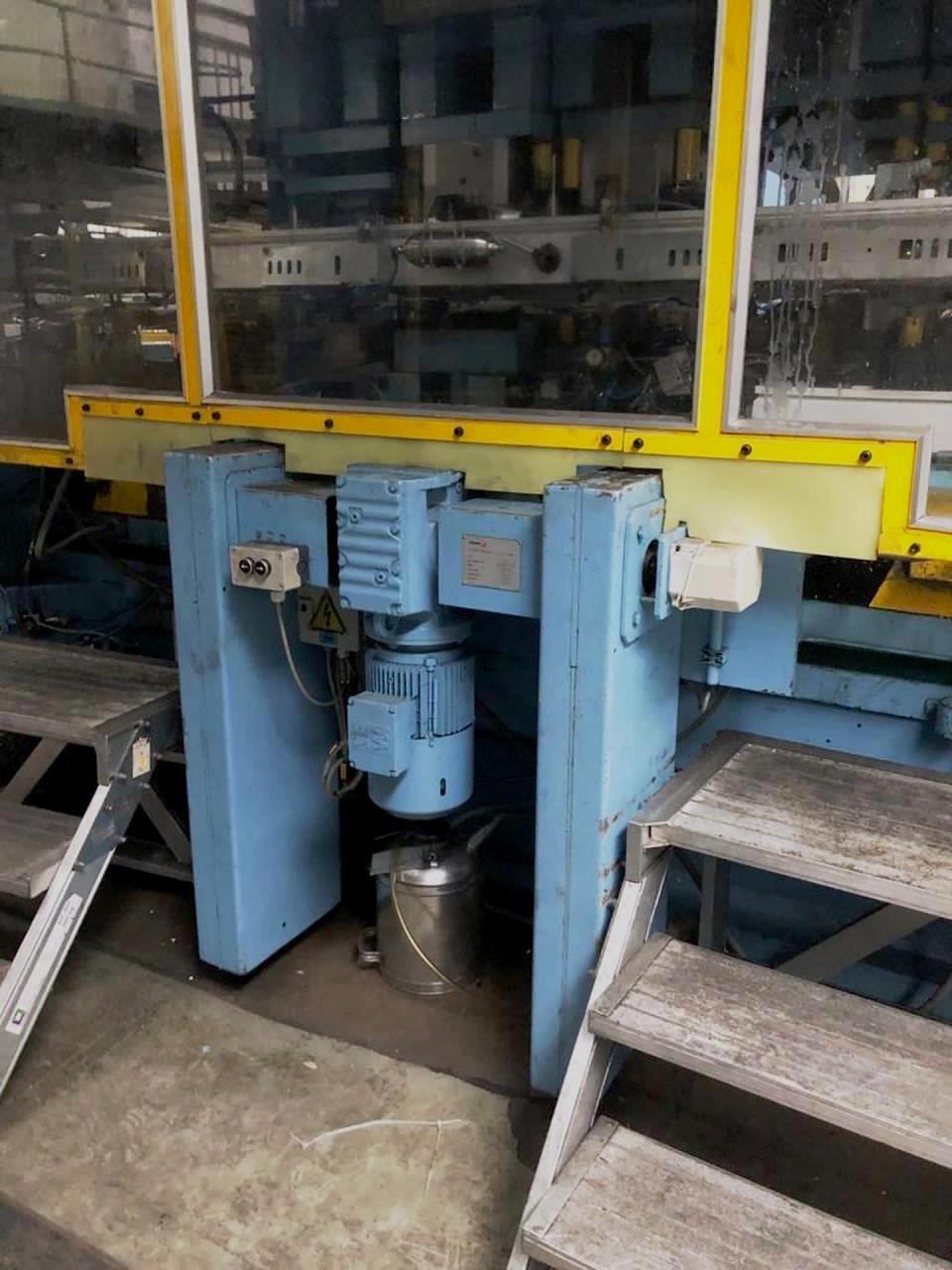

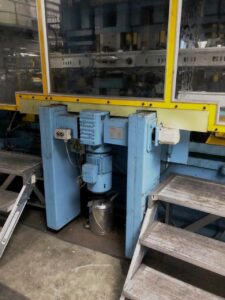

Blechstanzpresse Fagor TEM2-400-2500-1500 - 400 ton
Fagor TEM2-400-2500-1500 blechstanzpresse - beschreibung
Technische Spezifikationen Fagor TEM2-400-2500-1500 (ID:75936)
| Type | Sheet stamping press |
|---|---|
| Manufacturer | Fagor |
| Model | TEM2-400-2500-1500 |
| Year of manufacture | 1999 |
| Pressure | 400 tot |
| Stroke | 12-40 s/min |
| Table surface | 2500 x 1500 mm |
| Slide adjustment | 100 mm |
| Slide stroke | 300 mm |
| Fixed stroke | 300 mm |
| Slide surface | 2500 x 1500 mm |
| Distance table to slide nose (max.) | 800 mm |
| Passage between the supports | |
| — Longitudinal | 3240 mm |
| — Lateral | 1600 mm |
| Air connect | 5.5 bar |
| Total installed power | 40 kW |
| Machine’s weight about | 70000 kg |
| Overall dimensions machine | |
| — Length | 4300 mm |
| — Width | 2500 mm |
| — Height | 7000 mm |
Blechstanzpresse Fagor - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
