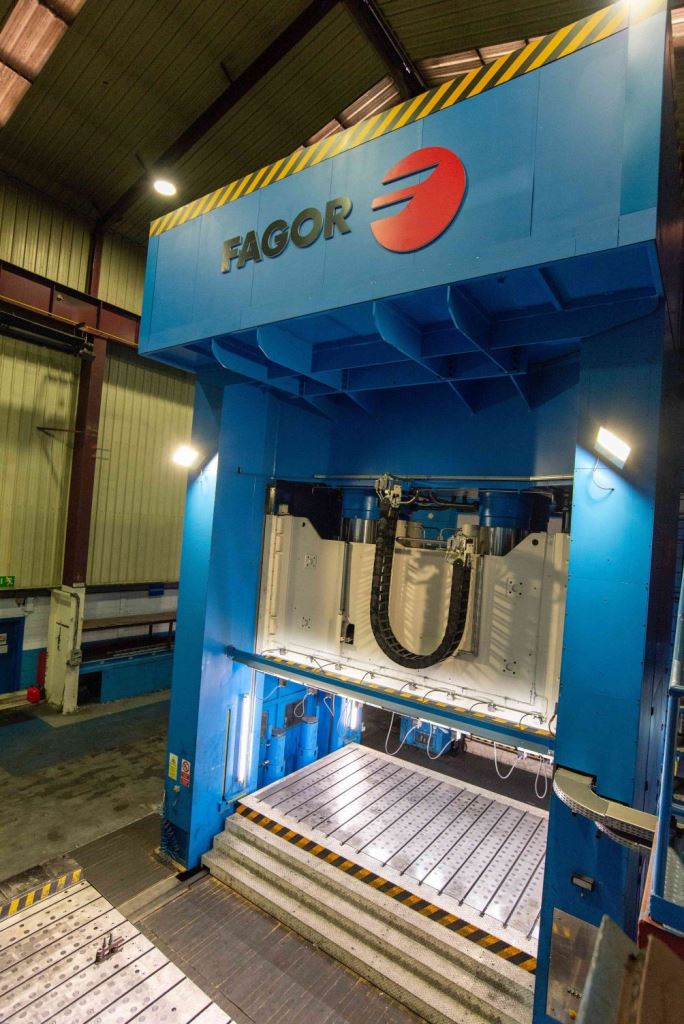

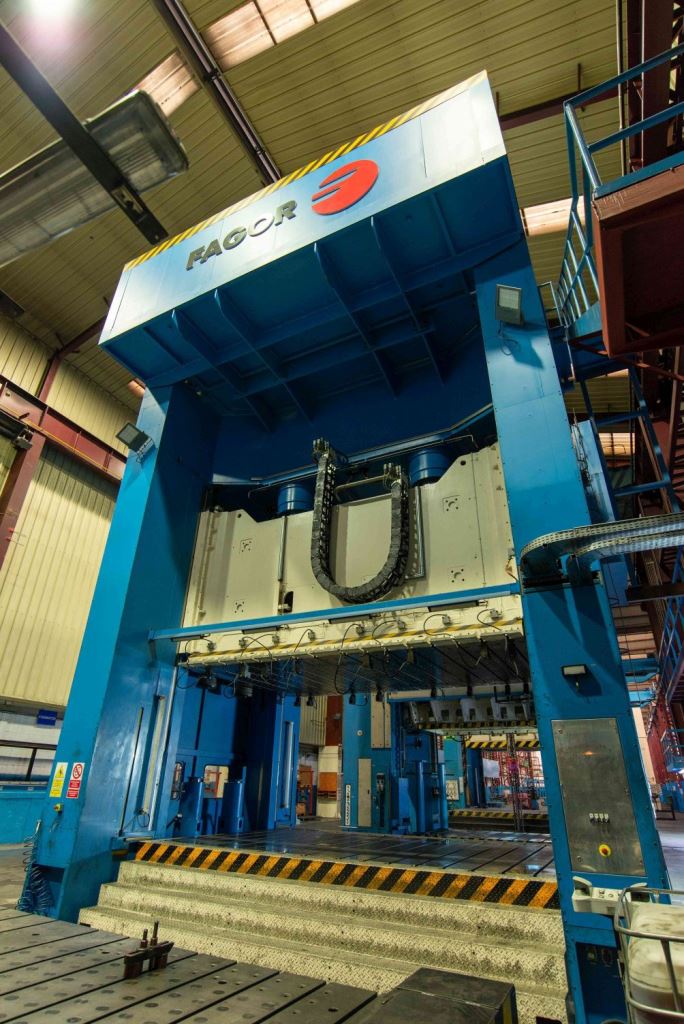

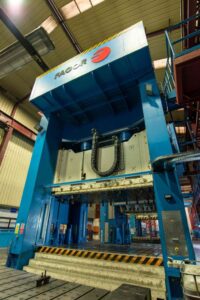

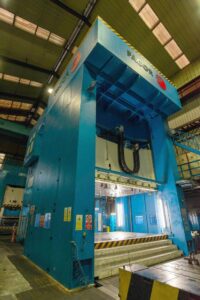

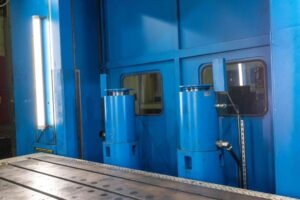

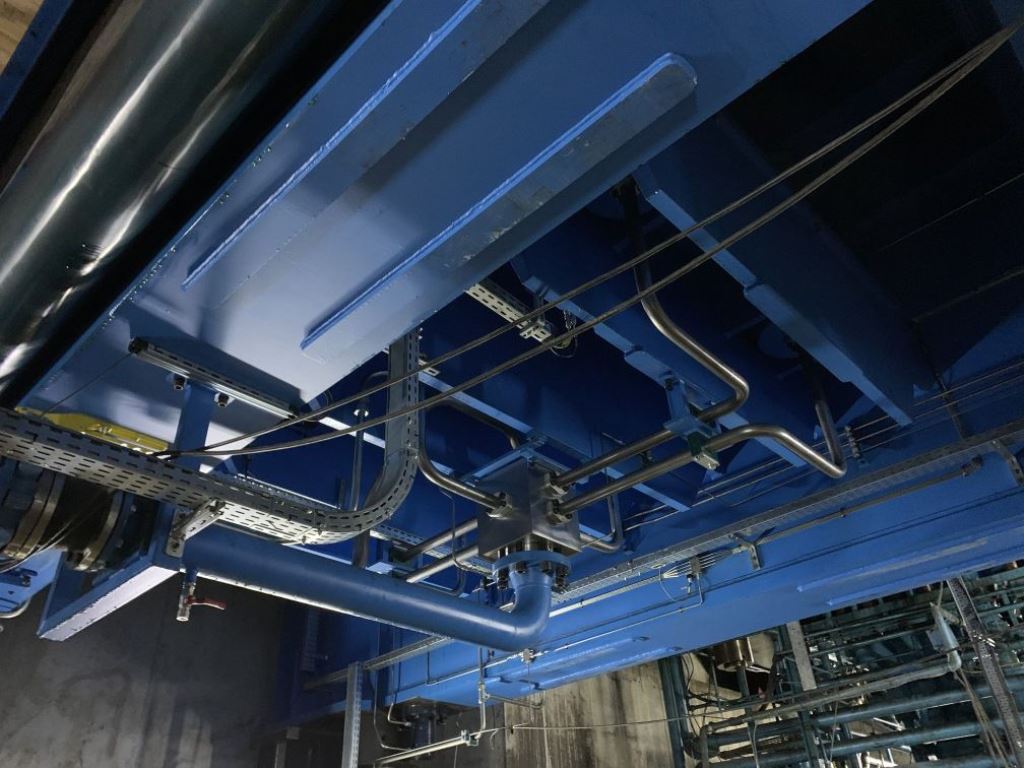

Blechstanzpresse Fagor H4-2500-5000-3000 - 2500 ton
Fagor H4-2500-5000-3000 blechstanzpresse - beschreibung
Technische Spezifikationen Fagor H4-2500-5000-3000 (ID:75889)
| Type | Sheet stamping press |
|---|---|
| Manufacturer | Fagor |
| Model | H4-2500-5000-3000 |
| Force | 2500 ton |

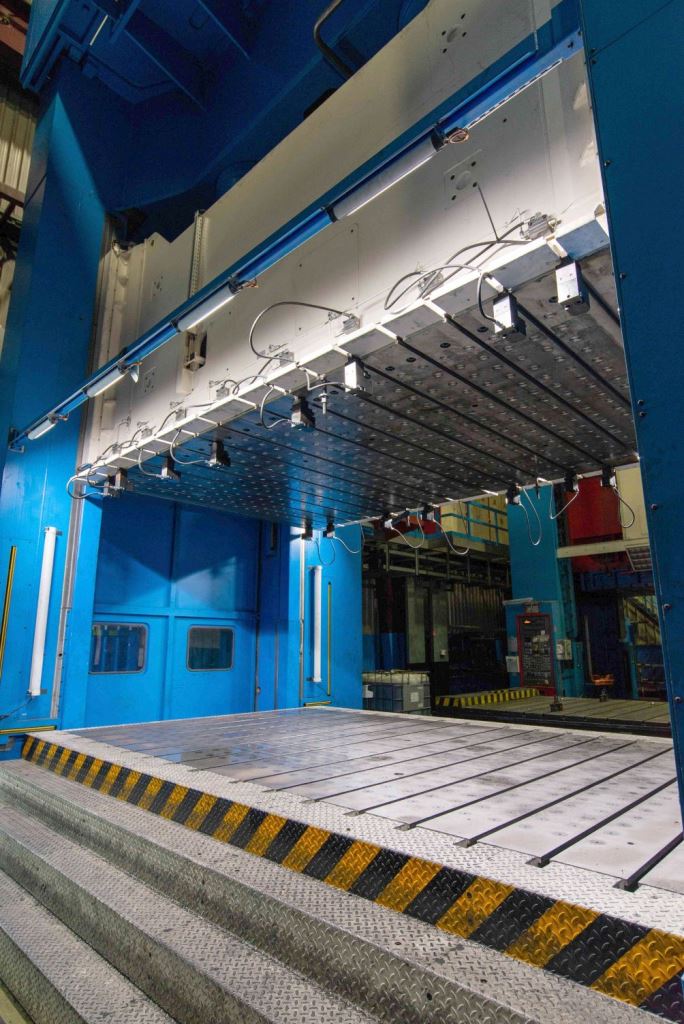

| Table | 5000 x 3000 mm |
| Table height over floor | 820 mm |
| Stroke | 1800 mm |
| Ram (hydr. press) | |

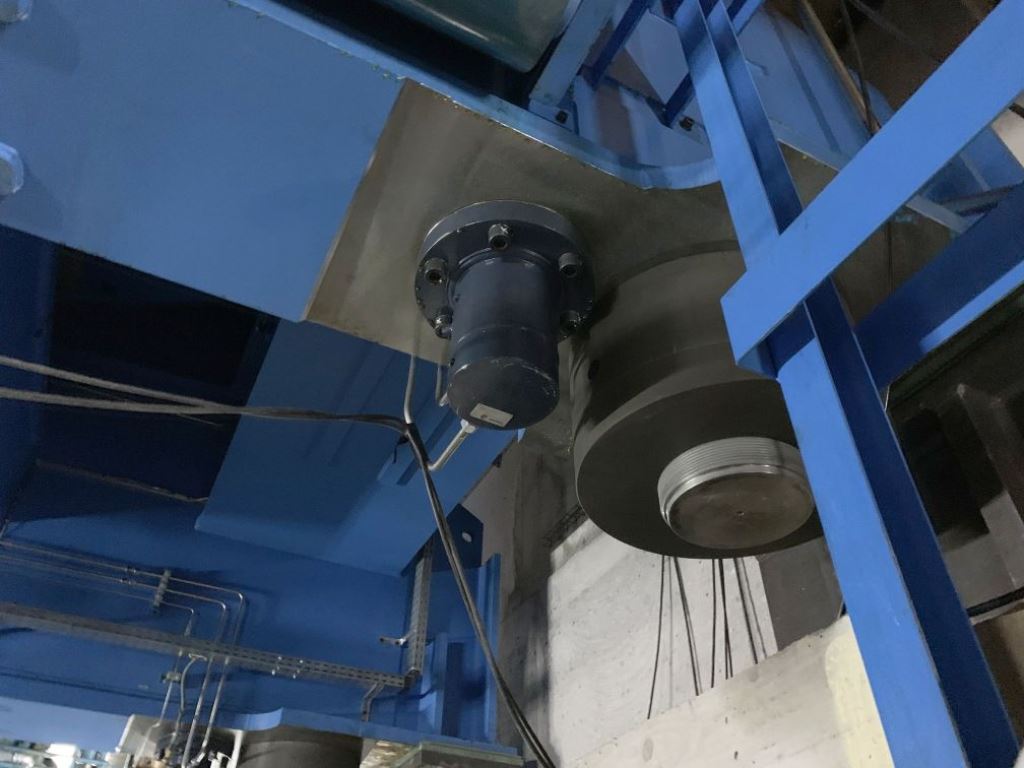

| — number of main-cylinders | 4 |
| — approximation velocity max. | 490 mm/s |
| — working velocity max. | 17 mm/s |
| — return velocity max. | 250 mm/s |

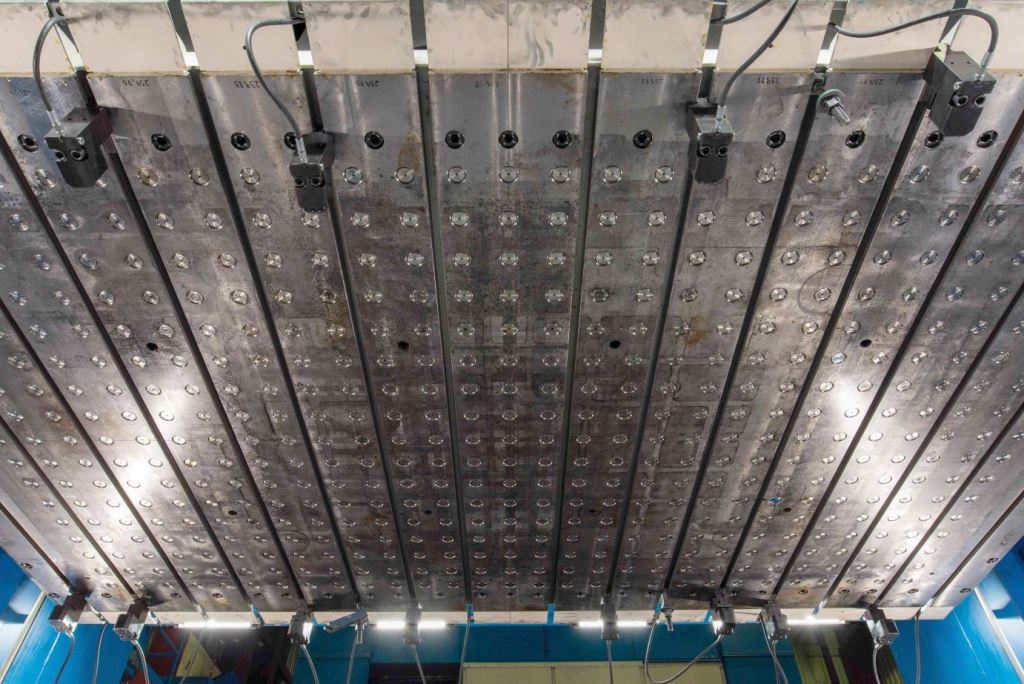

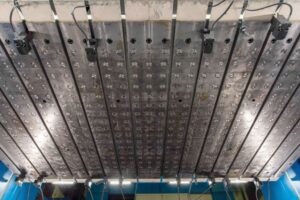

| Cushion in ram | |
| — force of cushion | 350 ton |
| — stroke | 200 mm |
| — clamping surface | 4300 x 2500 mm |
| — working principle | hydraulical |
| — regulated | yes |
| Die Cushion (table cushion) | |
| — force of cushion | 600 ton |
| — stroke | 400 mm |
| — clamping surface | 4320 x 2700 mm |
| — working principle | hydraulical |
| — regulated | yes |
| Tool assembly dimensions | |
| Distance between columns (H-frame) | 5050 mm |
| Distance table — ram max. | 2700 mm |

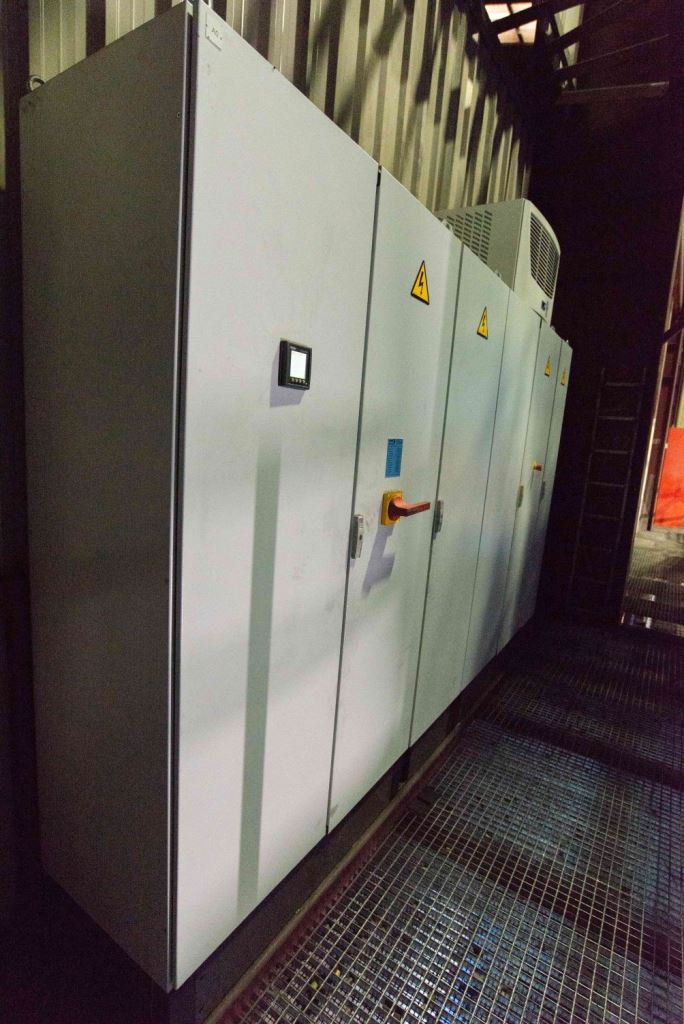

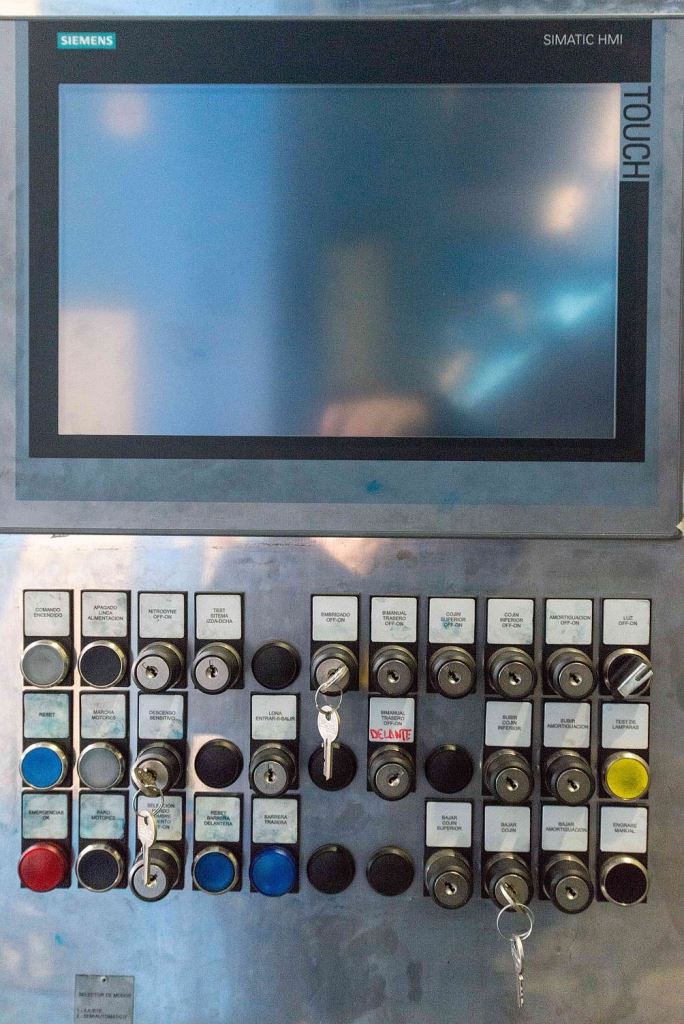

| Electrical specifications | |
| — total power consumption | 565 kW |
| — mains voltage | 400 V |
| — mains frequency | 50 Hz |
| Dimensions / weights | |
| — height above floor level | 10350 mm |
| — total weight approx. | 370000 kg |
Blechstanzpresse Fagor - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
