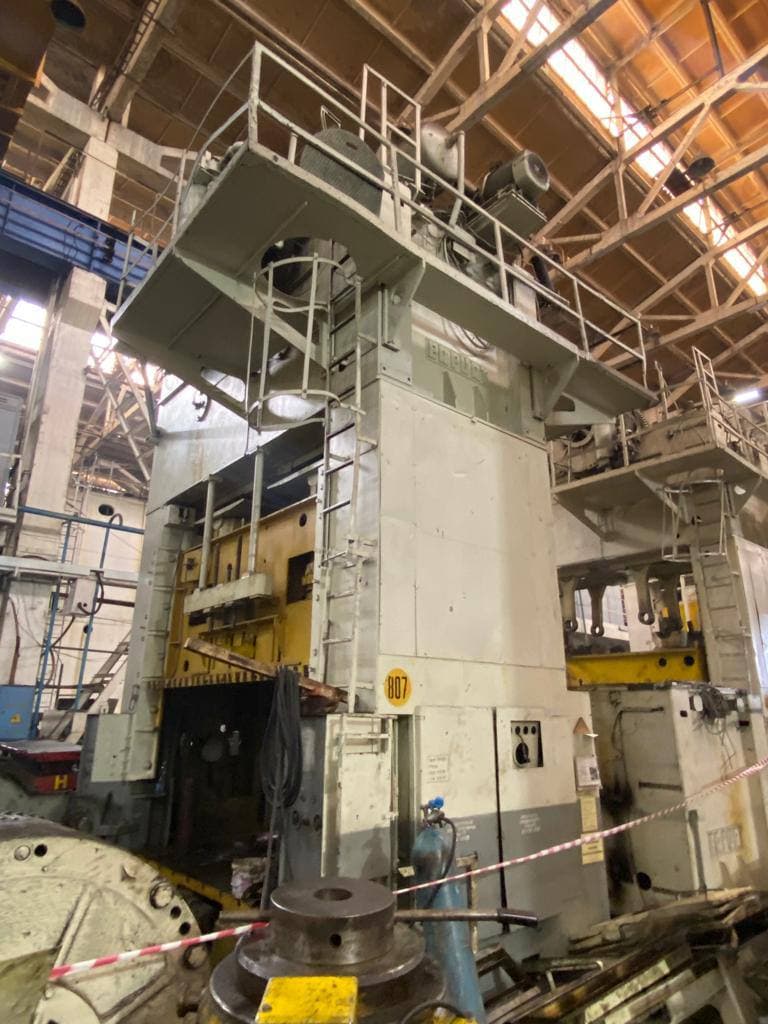

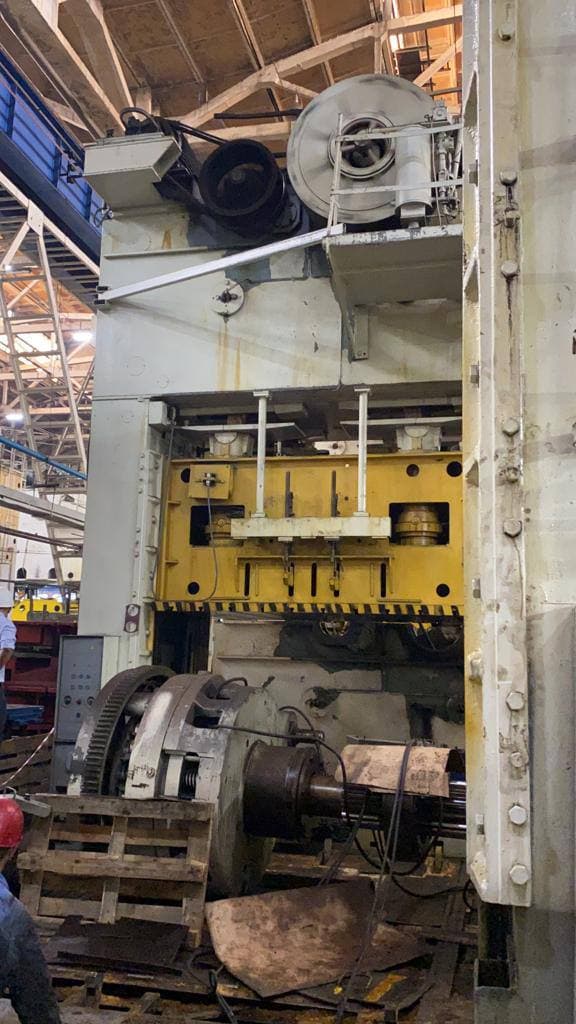

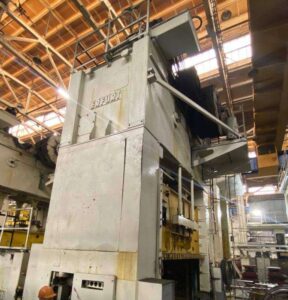

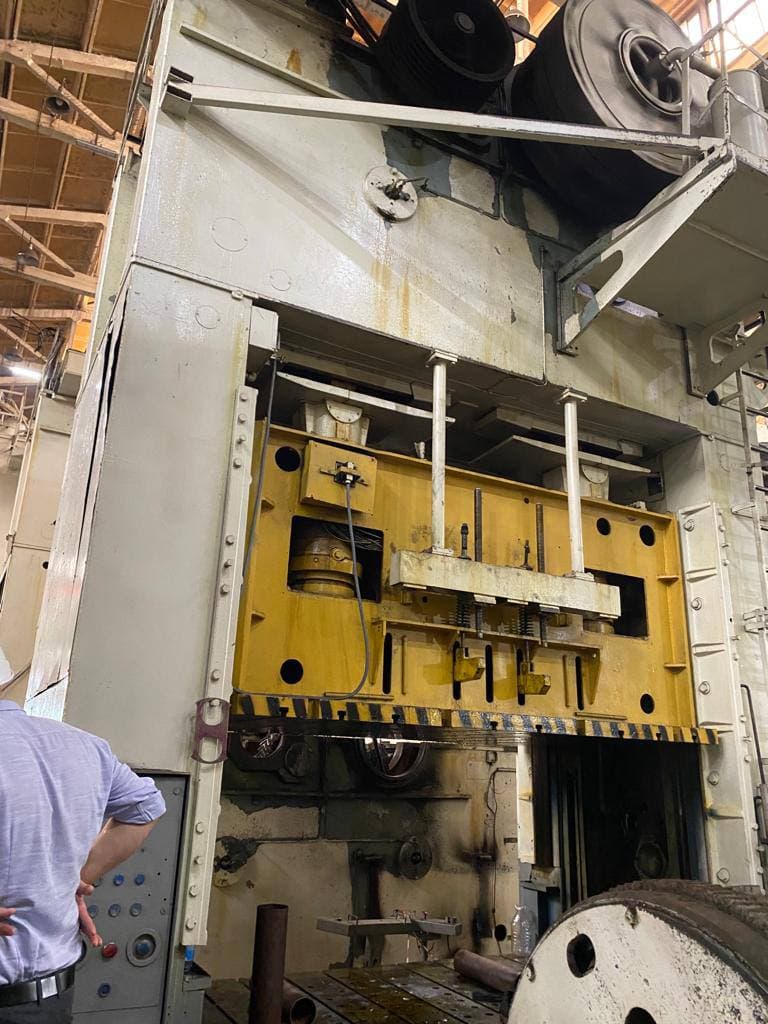

Stanzpresse Erfurt PKZV III 500 - 500 ton
Erfurt PKZV III 500 stanzpresse - beschreibung
Technische Spezifikationen Erfurt PKZV III 500 (ID:75963)
| Type | Stamping press |
|---|---|
| Manufacturer | Erfurt |
| Model | PKZV III 500 |
| Max. pressing force of slide (at 12,5 mm distance to the lower dead point) | 500 ton |
| Max. pressing force of slide (at 200 mm distance to the lower dead point) | 160 ton |
| Number of single strokes at continuous work per minute | 20 |
| Distance between side columns | 2800 mm |
| Slide stroke | 500 mm |
| Slide adjustment | 500 mm |
| Max. extract depth | 200 mm |
| Max. shut height between bolster plate and slide (stroke down, adjustment up) | 1200 mm |
| Height of pull-out table | 500 mm |
| Bed area (width x depth) | 3150×2100 mm |
| Slide area (width x depth) | 3150×2100 mm |
| Opening in the bed (width x depth) | 2500×1600 mm |
| Main motor power | 75 kW |
| Number of no-load strokes per minute | 20 |
| Cushion force in the bolster | 100 tons |
| Cushion stroke | 200 mm |
| Cushion plate dimensions | 2480×1580 mm |
| Height above floor | 7200 mm |
Stanzpresse Erfurt - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
