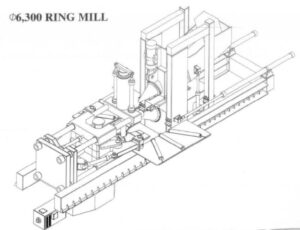

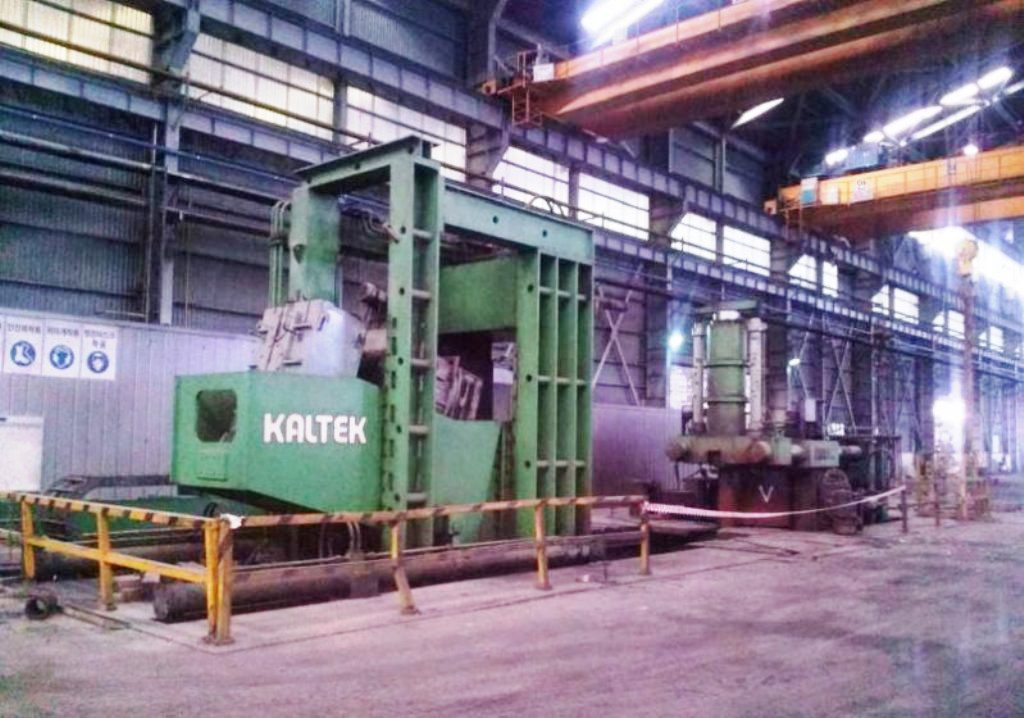

Ringwalzen Kaltek 1200/6300 - 6300 mm
Technische Spezifikationen Kaltek 1200/6300 (ID:75563)
| Typ | Ringwalzen |
| Hersteller | Kaltek |
| Modell | 1200/6300 |
| Baujahr | 2008 |
| Outside Diameter of Finished Ring | 1200 — 6300 mm |
| Height of Finished Ring | 80 — 1000 mm |
| Inside Diameter of Ring Blank for Mandrel Diameter — 300mm | min 320 mm |
| Height of Ring Blank | max 1050 mm |
| Ring Weight | max approx 12000 kg |
| Radial Rolling Force | max 300 Ton |
| Main Roll Diameter | 1200 mm |
| Rolling Speed | max approx 1.7 m/sec |
| Horizontal Stroke of Mandrel | 1000 mm |
| Axial Rolling Force | 250 Ton |
| Length of Taper Theoretical | 1400 mm |
| Taper Cone Angle | 35 Degree |
| Horizontal Stroke of Axial Roll Stand | 5700 mm |
| Vertical Stroke of Upper Axial Roll | 1,050 mm |
| Max Distance Between the Axial Roll | 1120 mm |
| Main Roll Driving Motor | DC 710 kW x 570 Volt |
| Axial Roll Driving Motor | DC 710 kW x 570 Volt |
| Hydraulic Main Pump Motor | 4 Sets — 90 kW x 440 Volt x 60 Hz |
| Cooling Circulation Motor | 2 Sets — 3.7 kW x 440 Volt x 60 Hz |
| Hydraulic Pump | 4 Sets — A4V-180 (Rexroth) |
| Max Total Flow | 720 Liter/min |
| Grease Lubrication Unit | 2 Sets |
Ringwalzen Kaltek 1200/6300 - technologische prozesse und operationen
| Schmieden | Der Prozess der plastischen Umformung von Metall, bei dem das Werkstück unter Einwirkung von Schlägen oder statischem Druck seine Form ändert. Während des Schmiedens wird das Metallgefüge verdichtet, innere Ungleichmäßigkeiten werden beseitigt und die mechanischen Eigenschaften des Werkstoffs verbessert. Dadurch zeichnen sich geschmiedete Produkte durch hohe Festigkeit und Zuverlässigkeit unter erheblichen Belastungen aus. Das Schmieden dient sowohl der Herstellung fertiger Teile als auch der Vorbereitung von Werkstücken für das anschließende Gesenkschmieden. |
| Vorformen | Das Vorformen bereitet das Werkstück auf den Hauptumformvorgang vor, indem es ihm eine angenäherte Form des künftigen Teils verleiht. Das Metall wird im Gesenk verteilt, um das endgültige Füllen zu erleichtern und den Werkzeugverschleiß zu reduzieren. Dieser Zwischenschritt verbessert die Genauigkeit und Qualität des Fertigteils. |
| Ring rolling | Das Ringwalzen verwandelt einen einfachen gelochten Rohling in einen nahtlosen Ring großen Durchmessers. Das Metall wird zwischen rotierenden Walzen gewalzt, wobei der Durchmesser allmählich zunimmt und die Wandstärke abnimmt. Die Materialfasern richten sich dabei entlang des Umfangs aus, was dem Ring außergewöhnliche Festigkeit verleiht. Auf diese Weise werden Lagerringe, Flansche und Schalen hergestellt. |
