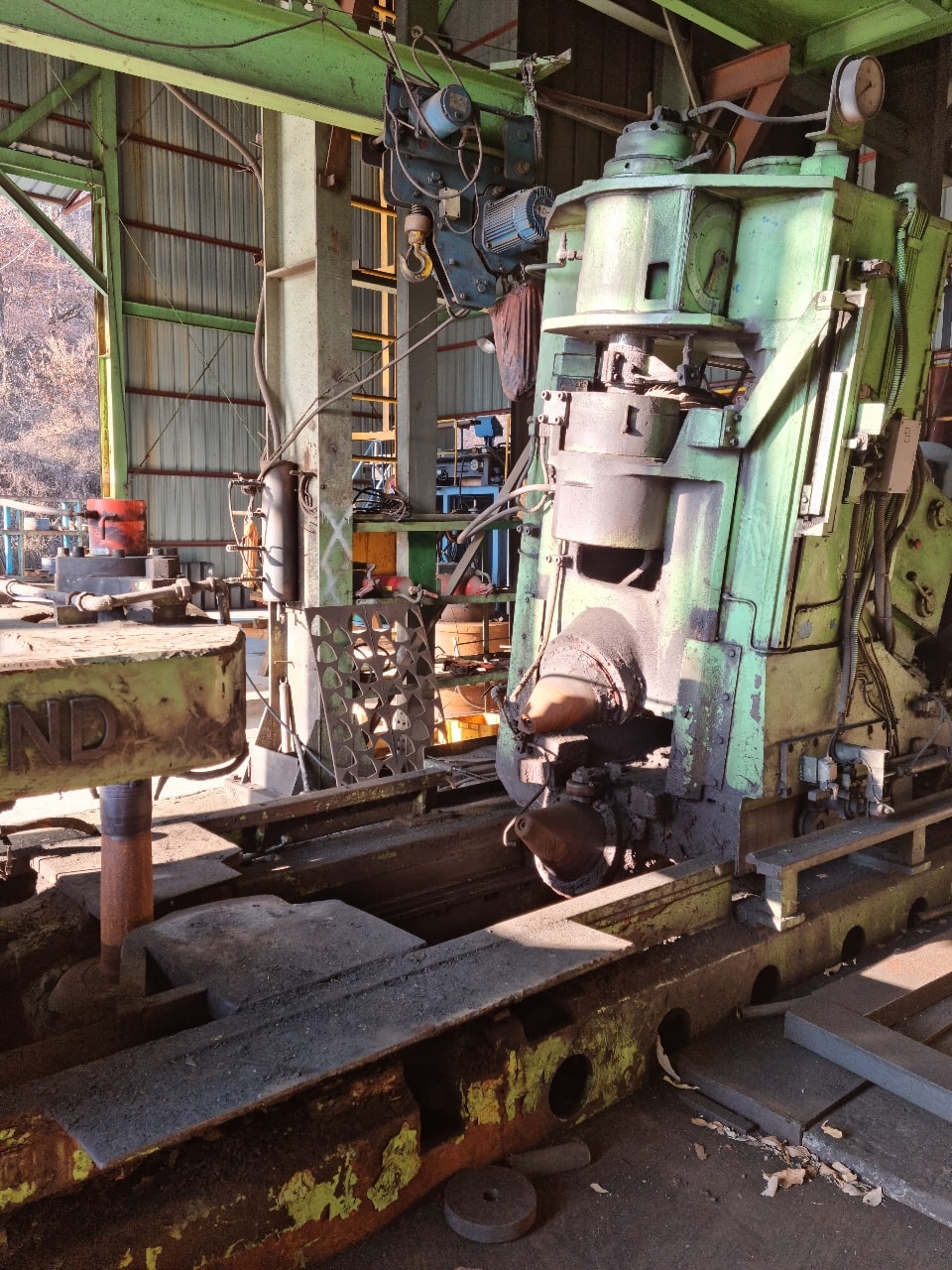

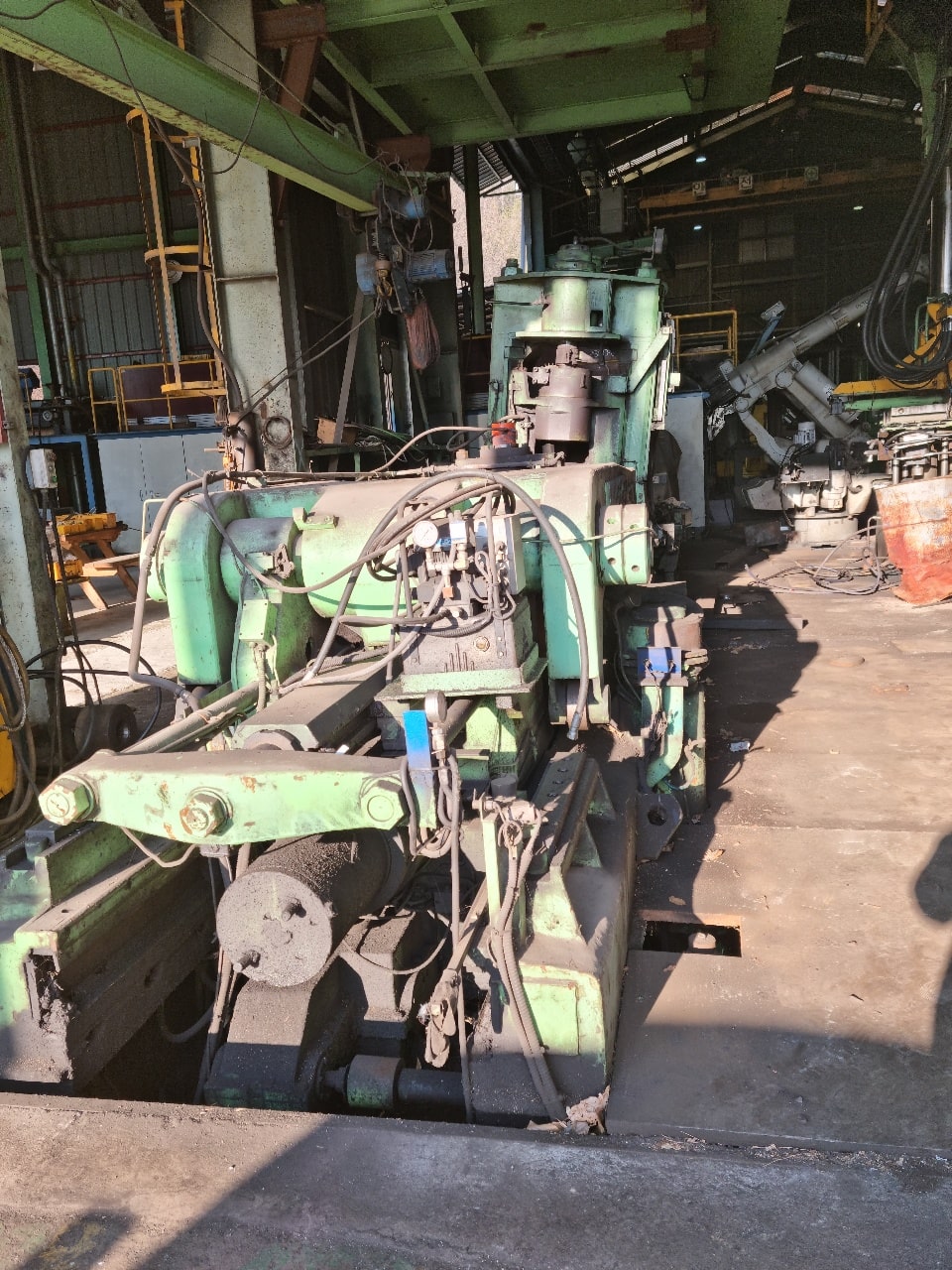

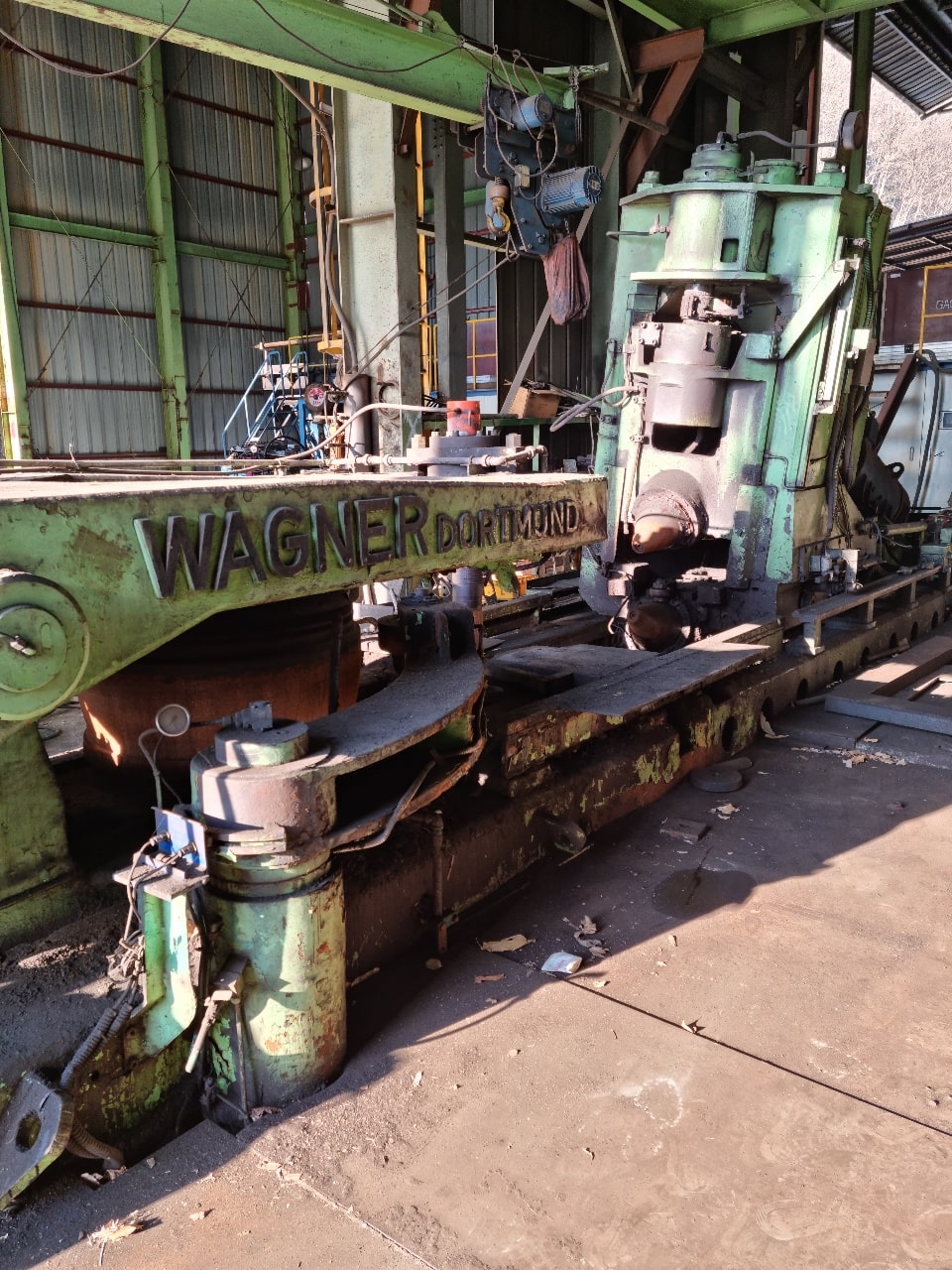

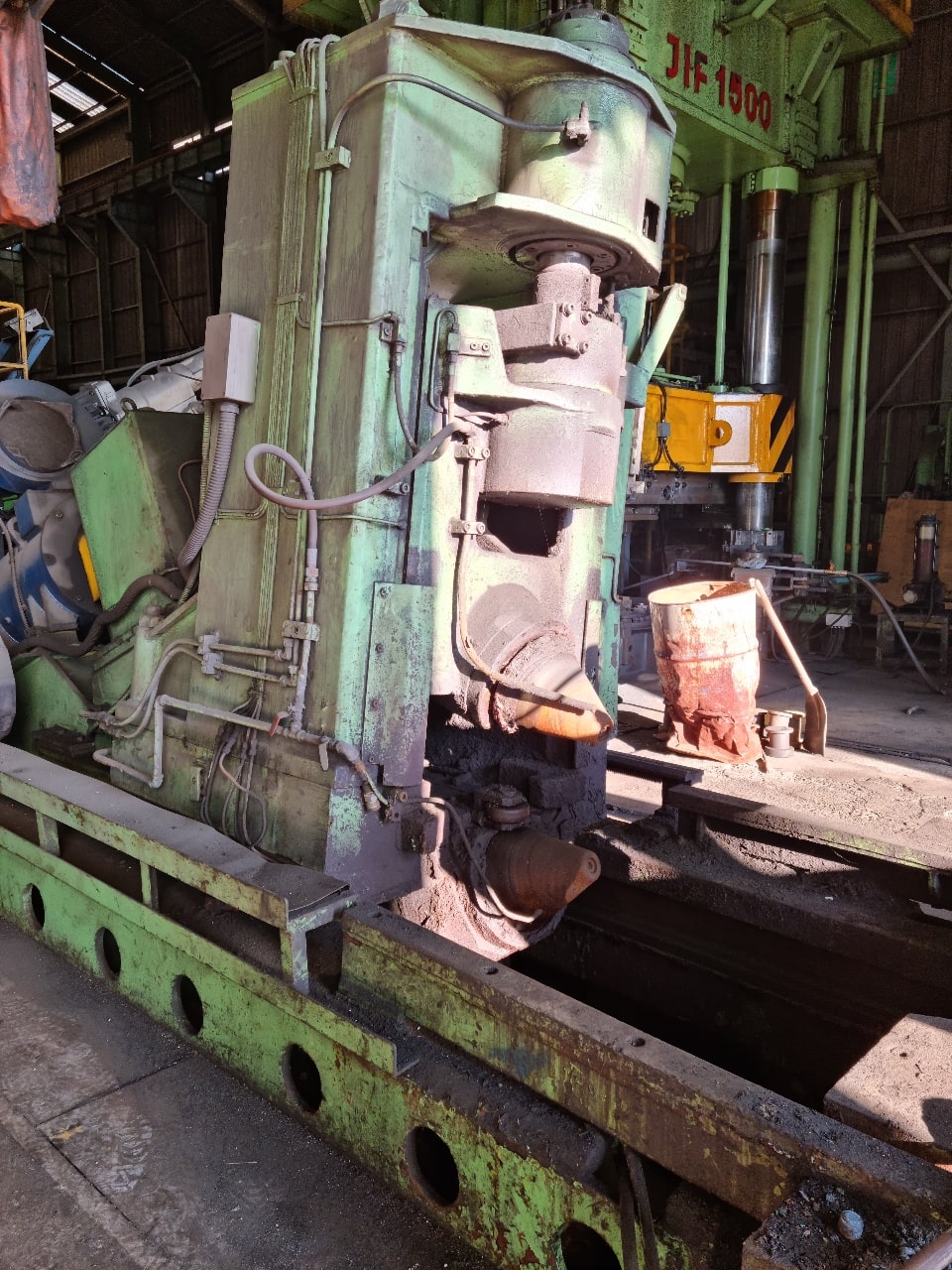

Ringwalzen Wagner RAQ 50/80-2000 - 2000 mm
Technische Spezifikationen Wagner RAQ 50/80-2000 (ID:75981)
| Type | Ring rolling |
|---|---|
| Manufacturer | Wagner |
| Model | RAQ 50/80-2000 |
| Year of manufacture | 1965 |
| Year of overhaul | 2006 |
| Ring out diameter max. | 2000 mm |
| Ring height max. | 450 mm |
| Radial force | 80 ton |

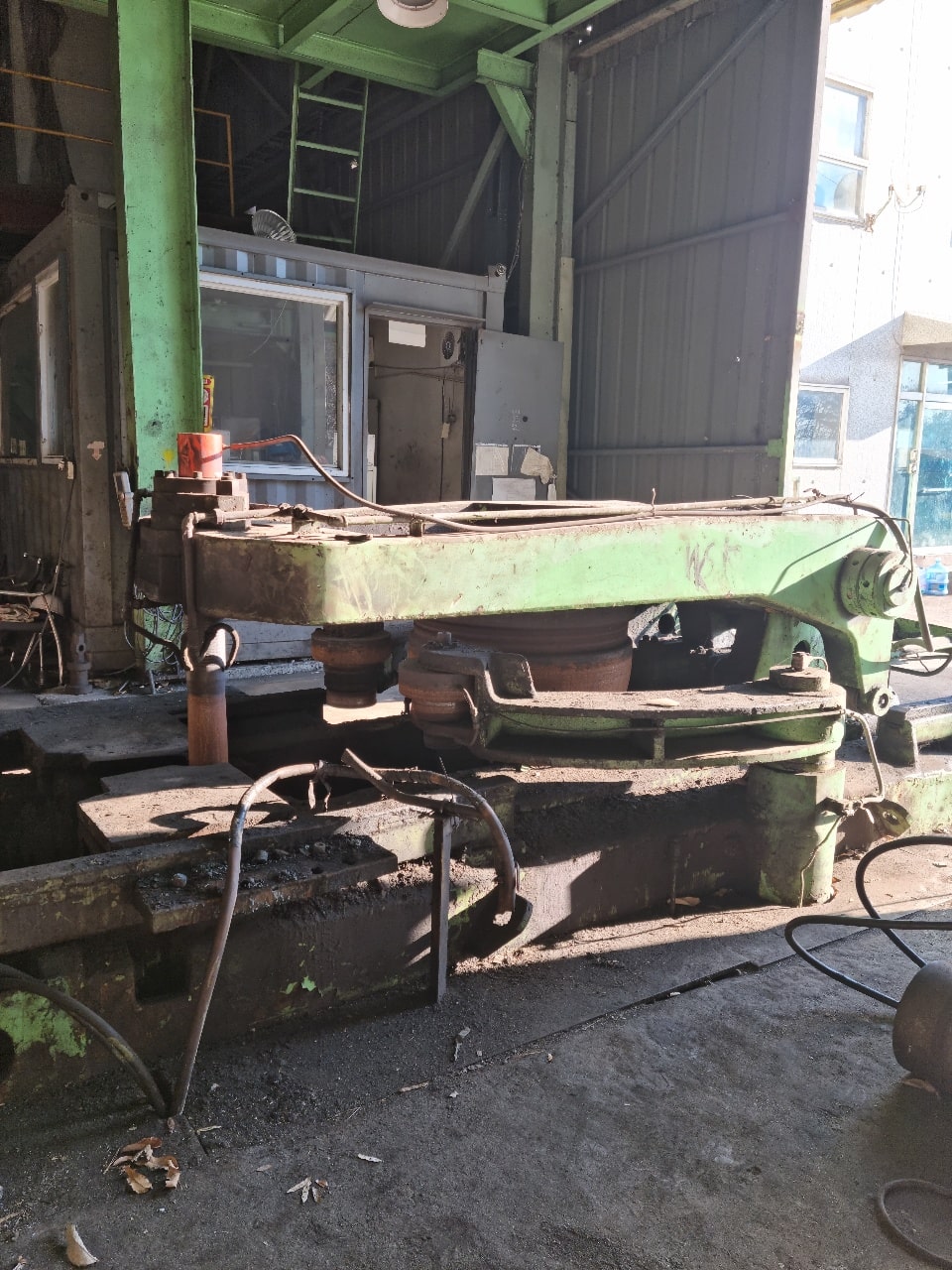

| Axial force | 50 ton |

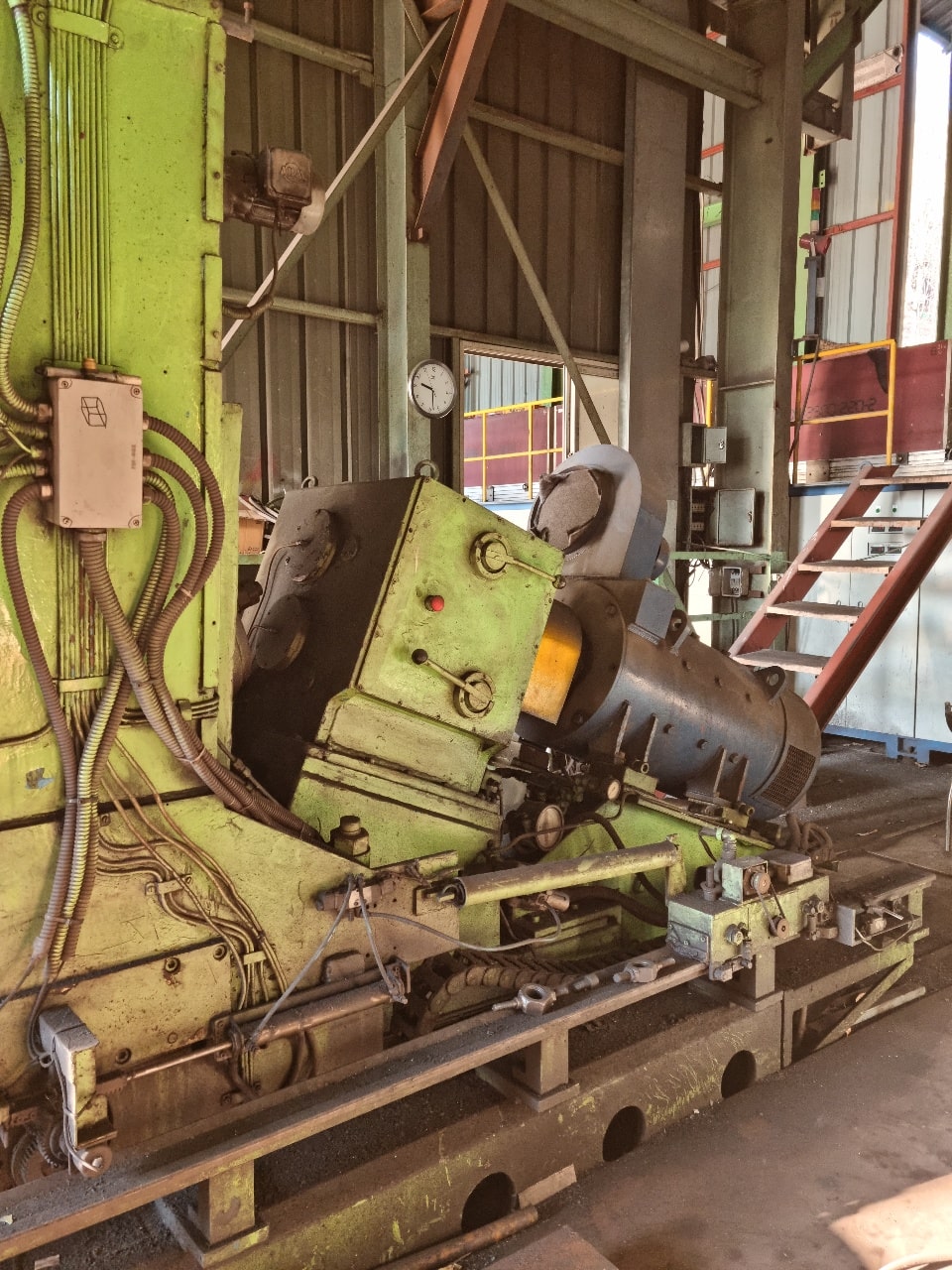

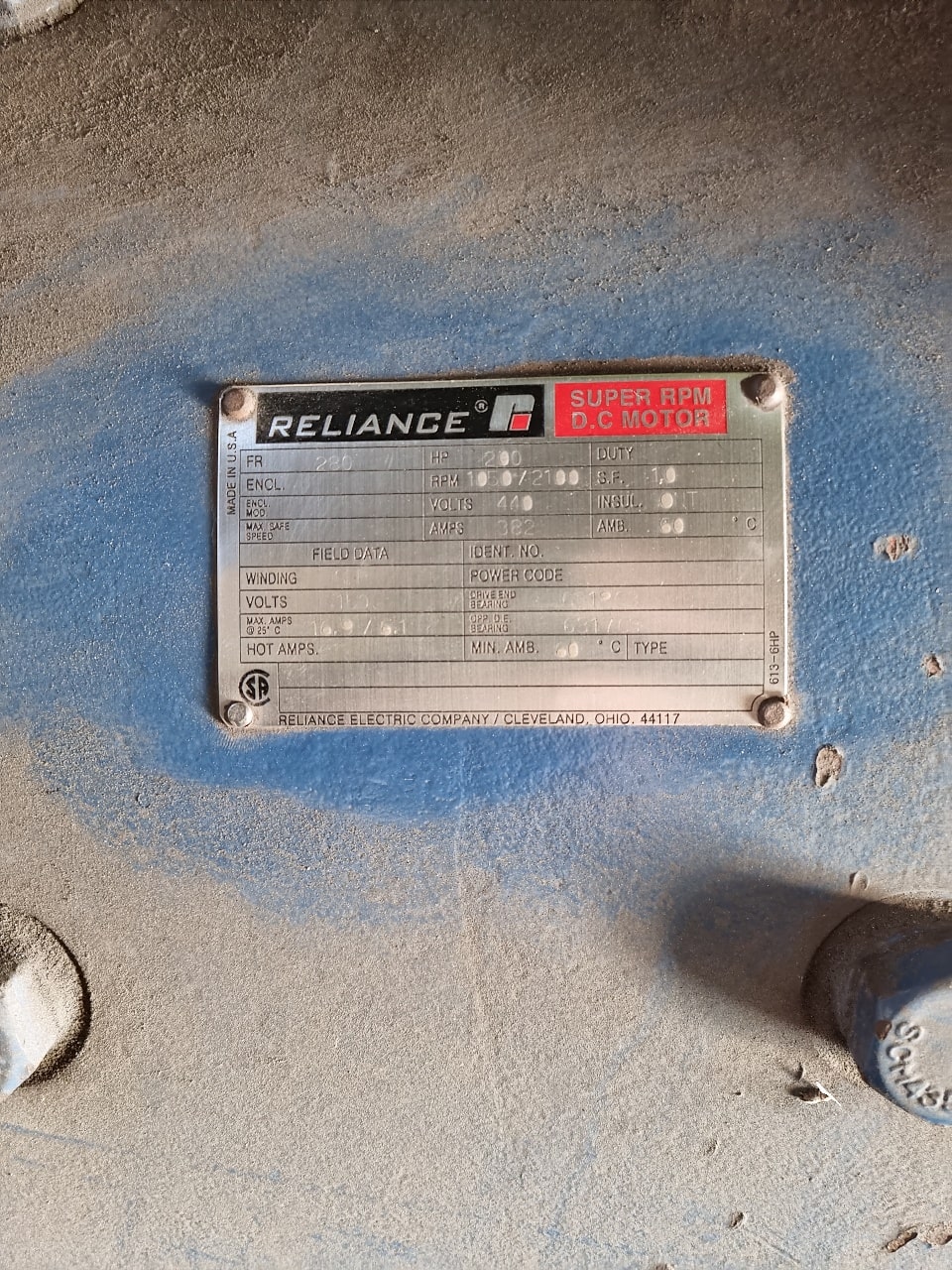

| Radial drive motor | 315 HP (161 KW) |
| Axial drive motor | 85 HP (63.75 KW) |
| PLC control panel | Mitsubishi |
Ringwalzen Wagner RAQ 50/80-2000 - technologische prozesse und operationen
| Schmieden | Der Prozess der plastischen Umformung von Metall, bei dem das Werkstück unter Einwirkung von Schlägen oder statischem Druck seine Form ändert. Während des Schmiedens wird das Metallgefüge verdichtet, innere Ungleichmäßigkeiten werden beseitigt und die mechanischen Eigenschaften des Werkstoffs verbessert. Dadurch zeichnen sich geschmiedete Produkte durch hohe Festigkeit und Zuverlässigkeit unter erheblichen Belastungen aus. Das Schmieden dient sowohl der Herstellung fertiger Teile als auch der Vorbereitung von Werkstücken für das anschließende Gesenkschmieden. |
|---|---|
| Vorformen | Das Vorformen bereitet das Werkstück auf den Hauptumformvorgang vor, indem es ihm eine angenäherte Form des künftigen Teils verleiht. Das Metall wird im Gesenk verteilt, um das endgültige Füllen zu erleichtern und den Werkzeugverschleiß zu reduzieren. Dieser Zwischenschritt verbessert die Genauigkeit und Qualität des Fertigteils. |
| Ring rolling | Das Ringwalzen verwandelt einen einfachen gelochten Rohling in einen nahtlosen Ring großen Durchmessers. Das Metall wird zwischen rotierenden Walzen gewalzt, wobei der Durchmesser allmählich zunimmt und die Wandstärke abnimmt. Die Materialfasern richten sich dabei entlang des Umfangs aus, was dem Ring außergewöhnliche Festigkeit verleiht. Auf diese Weise werden Lagerringe, Flansche und Schalen hergestellt. |
