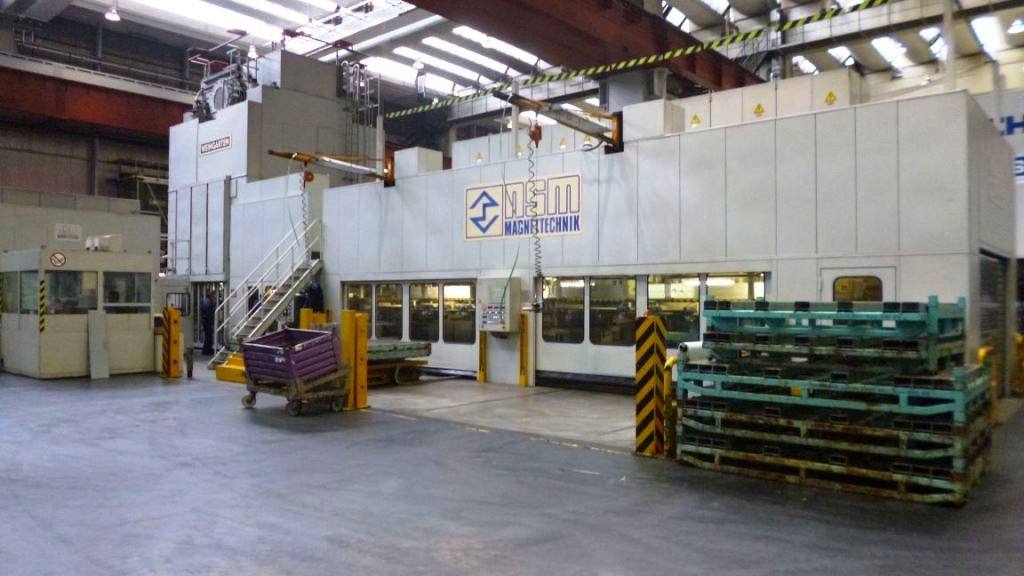

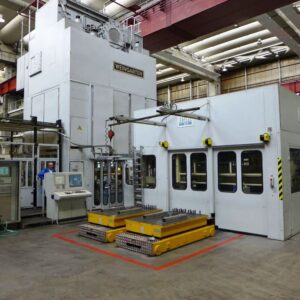

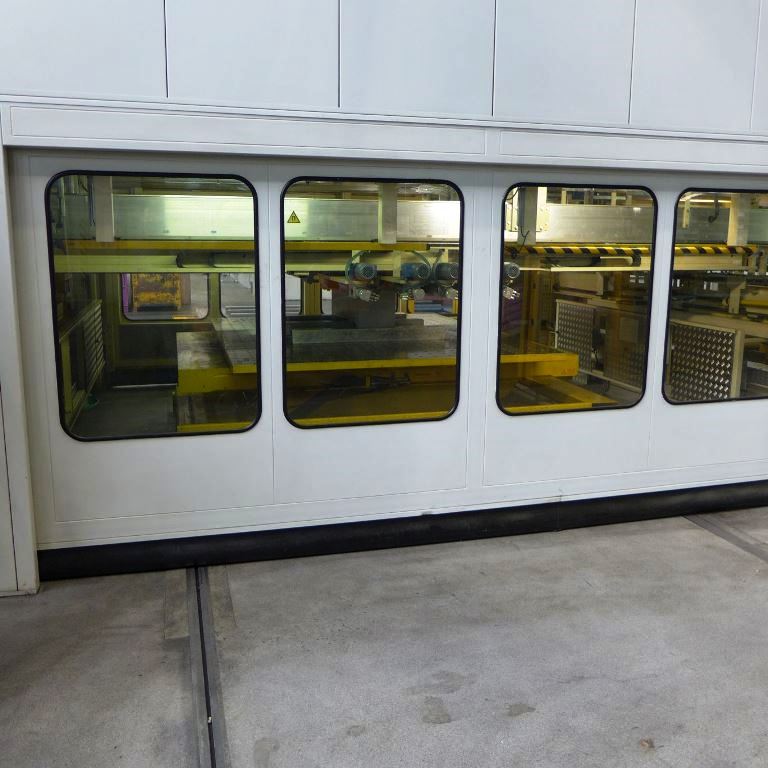

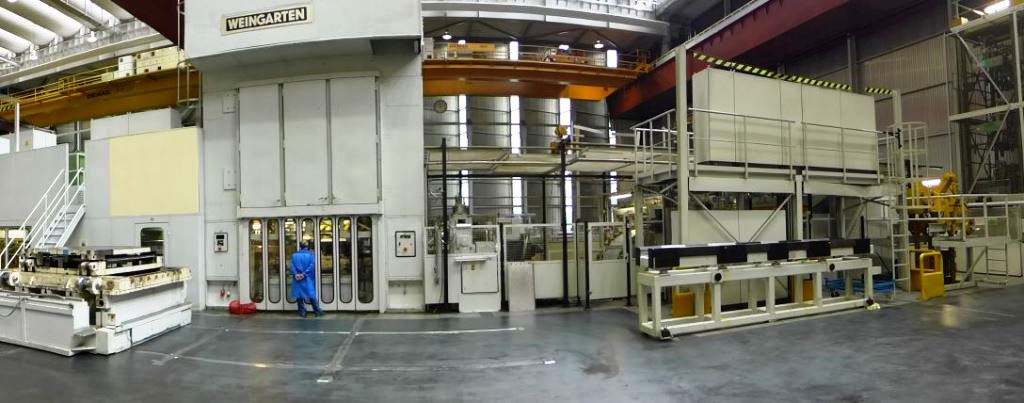

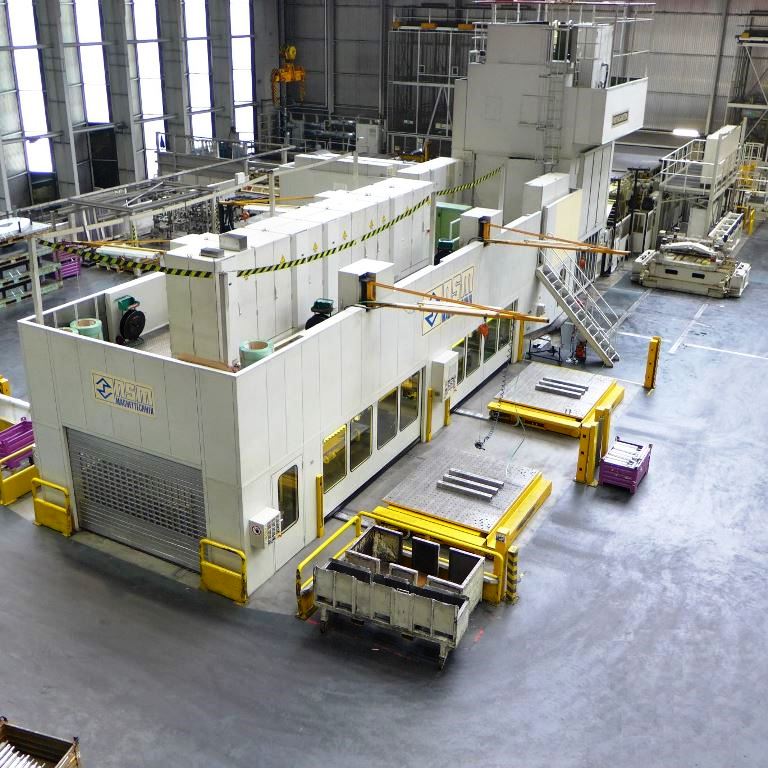

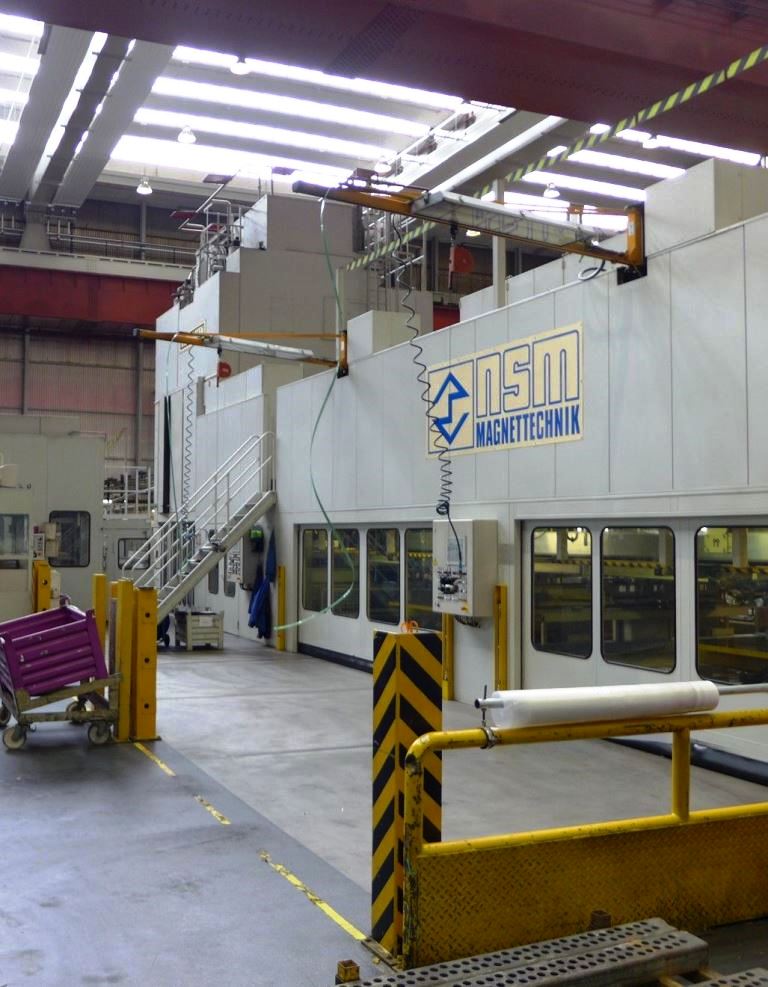

Stanzpresse Muller Weingarten VK 800 - 800 ton
Muller Weingarten VK 800 stanzpresse - beschreibung
Technische Spezifikationen Muller Weingarten VK 800 (ID:75791)
| Type | Stamping press |
|---|---|
| Manufacturer | Muller Weingarten |
| Model | VK 800 |

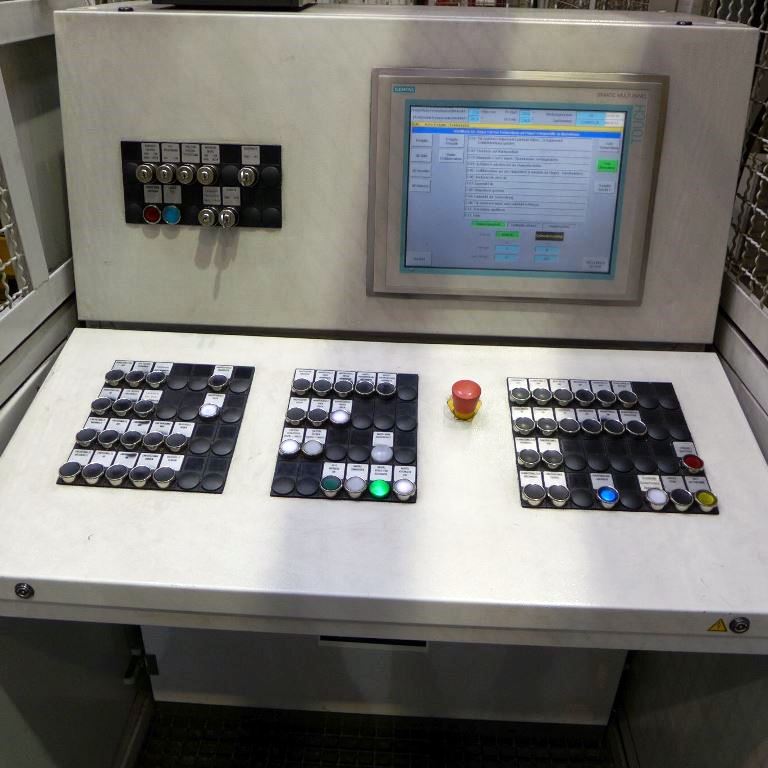

| Controls | PLC Siemens S7 |
| Last revision | 2011 |
| Press Design | |
| Frame design | H-frame |
| Openings in uprights | yes |
| Opening in table | yes |

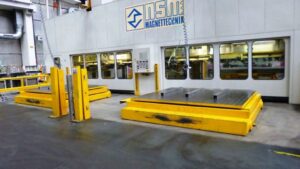

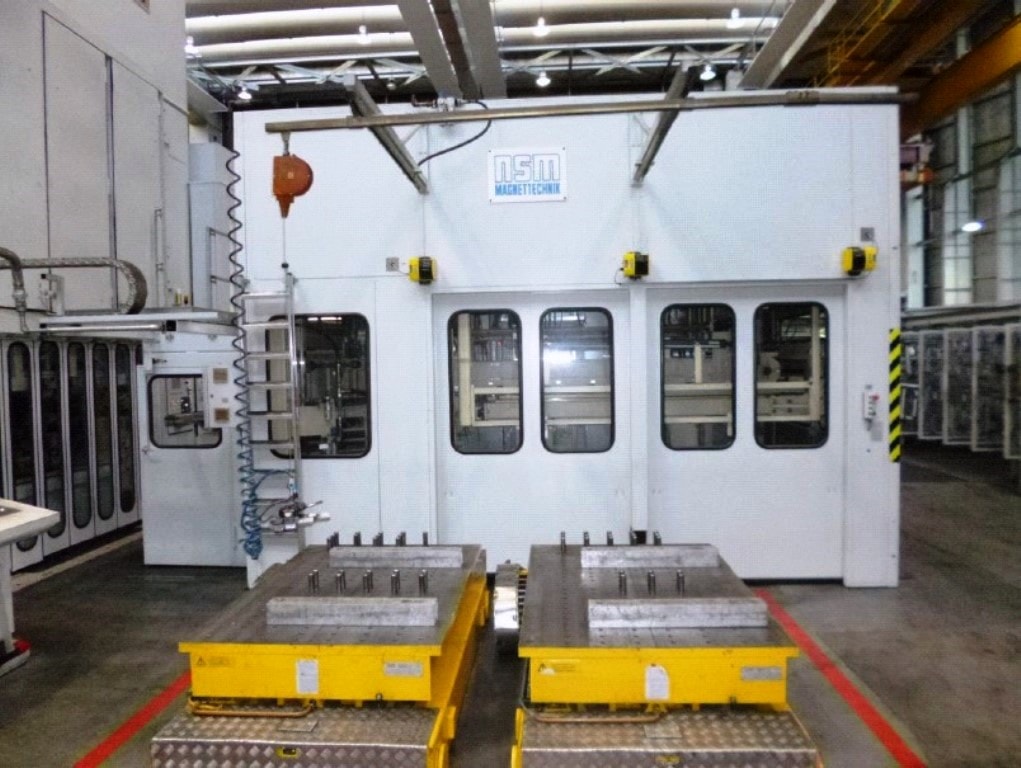

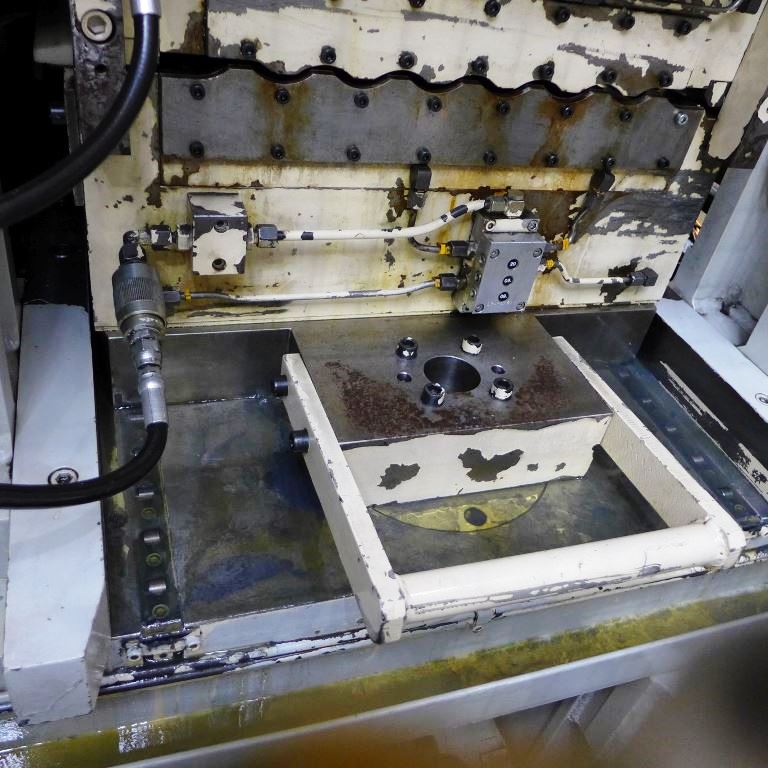

| Moving bolster | yes |
| Press Table | |
| Clamping surface (left-right) | 2800 mm |
| Clamping surface (front-back) | 2800 mm |
| Height above floor level | 375 mm |

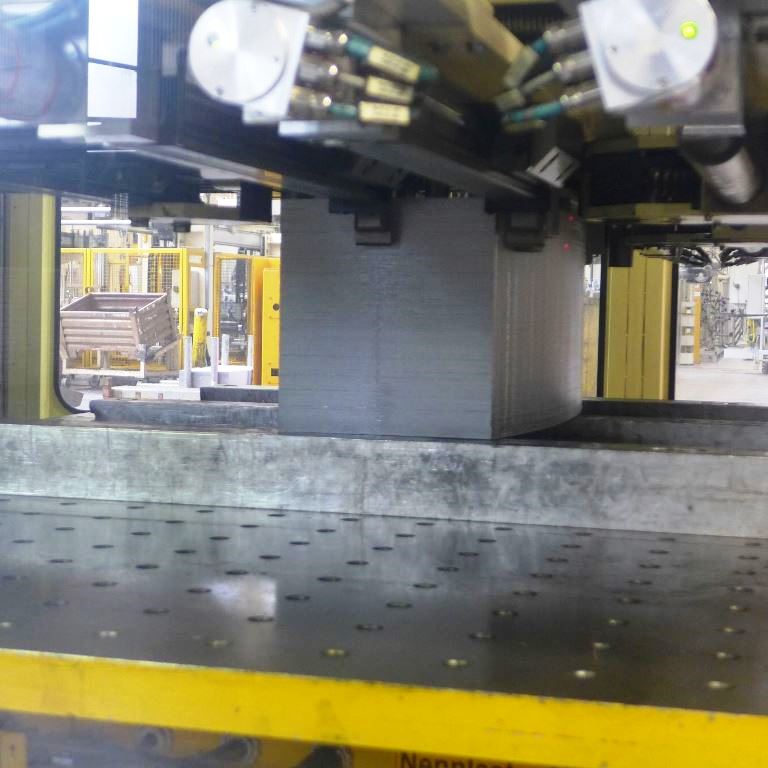

| Ram | |
| Ram force | 800 to |
| Clamping surface (left-right) | 2800 mm |
| Clamping surface (front-back) | 2800 mm |
| Stroke | 350 mm |
| Number of strokes max | 55 /min |
| Ram (mechan. press) | |
| Ram adjustment | 350 mm |

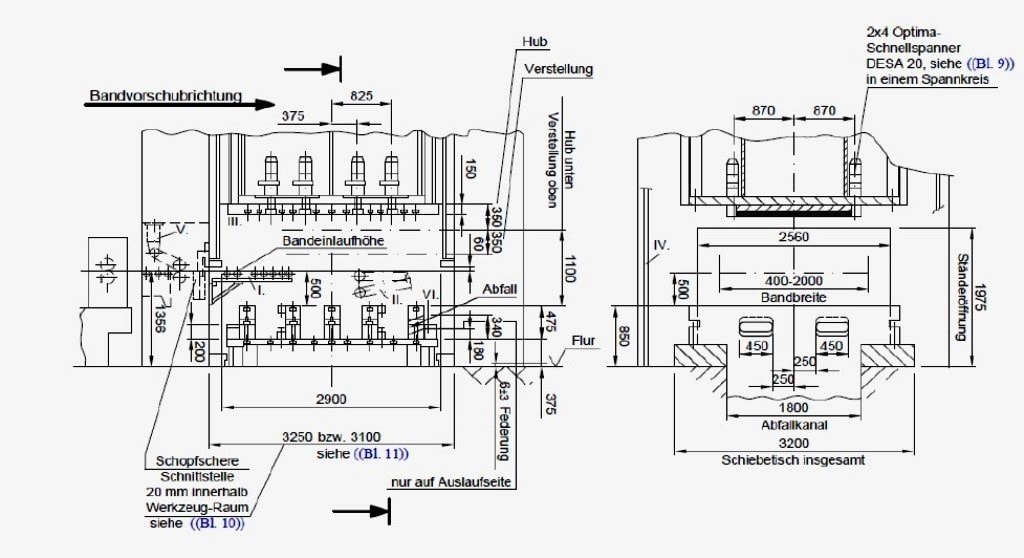

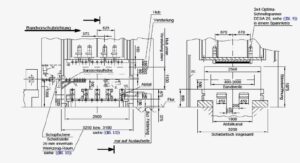

| Tool Assembly Dimensions | |
| Shut height (stroke down, adjustment up) | 1100 mm |
| Distance between columns (H-frame) | 3100 mm |
| Free passage between side columns (width) | 2560 mm |
| Free passage between side columns (height) | 1500 mm |
| Decoiler | |
| Design | single coil |
| Sheet width max | 2000 mm |
| Sheet width (min) | 400 mm |
| Max. weight of coil | 30 to |
| Max. diameter of coil | 2000 mm |
| Min. internal diameter of coil | 610 mm |

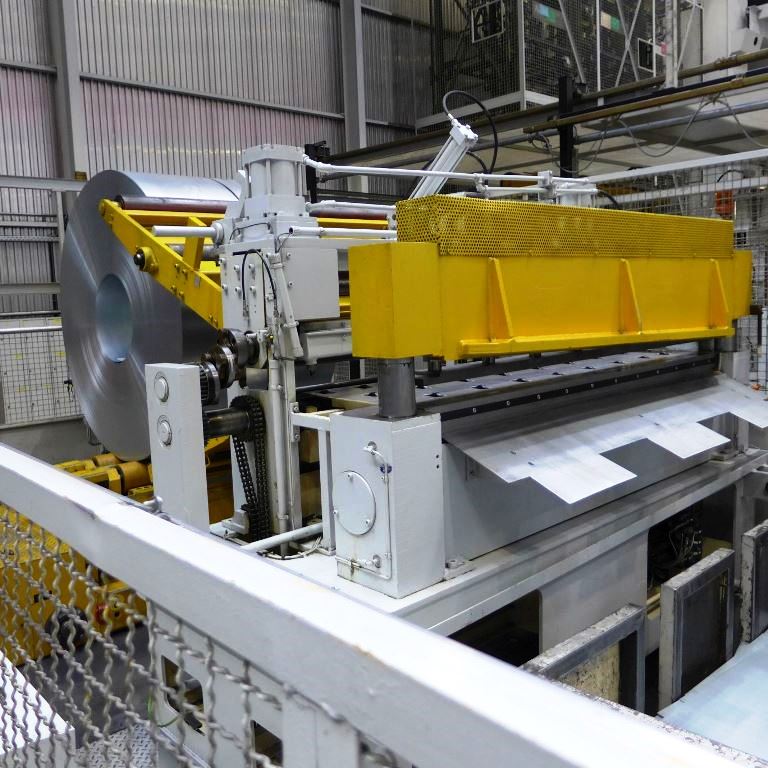

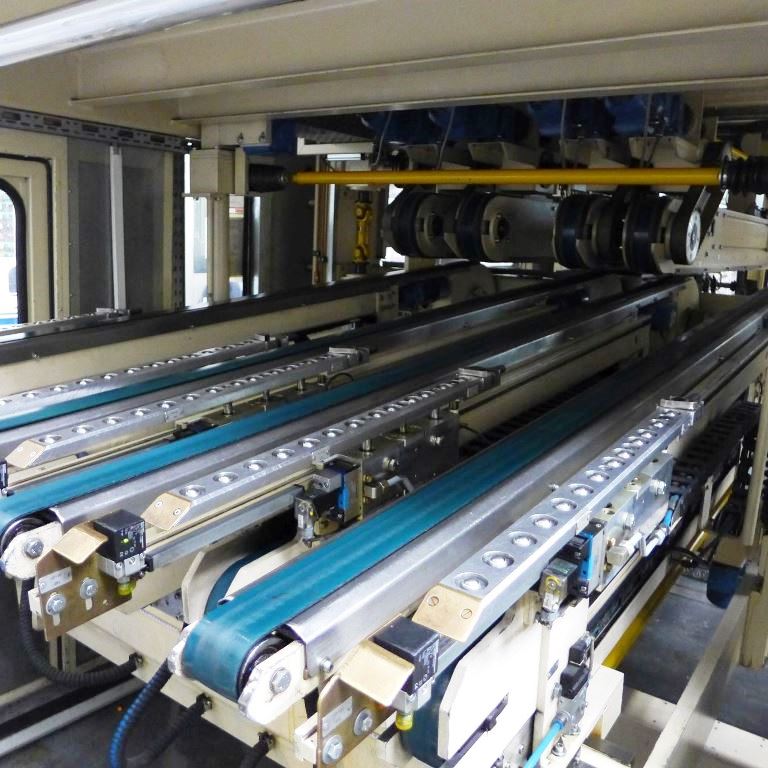

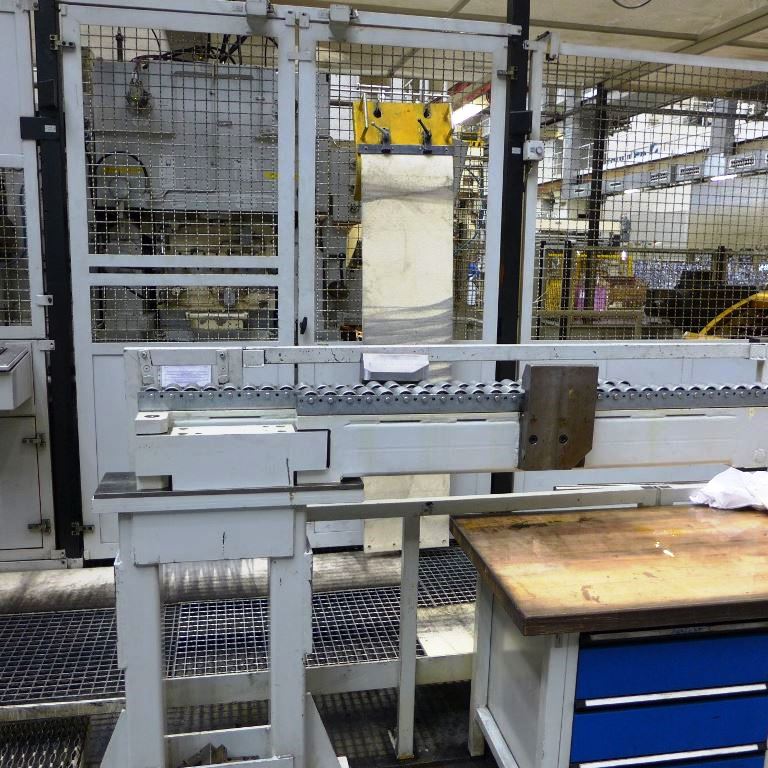

| Leveler unit | |
| Sheet width max | 2000 mm |
| Sheet width (min) | 400 mm |
| Sheet thickness max | 1.8 mm |
| Sheet thickness (min) | 0.6 mm |
| Number of leveler rolls | 13 |
| Diameter of leveler rolls | 50 mm |
| Feeders | |
| Feeder | type |
| Sheet width max | 2000 mm |
| Sheet thickness max | 2 mm |
| Feeding step max. | 4000 mm |
| Electrical specifications | |
| Mains power supply | 400 kVA |
| Mains voltage | 50 V |
Stanzpresse Muller Weingarten - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
