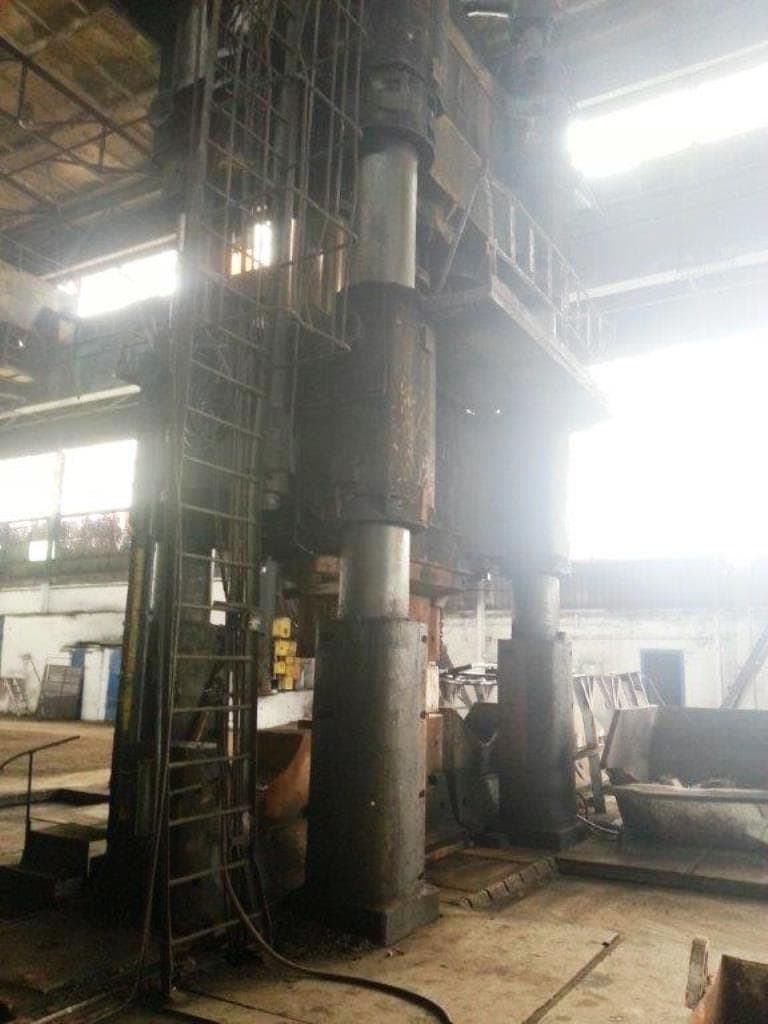

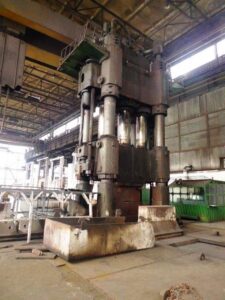

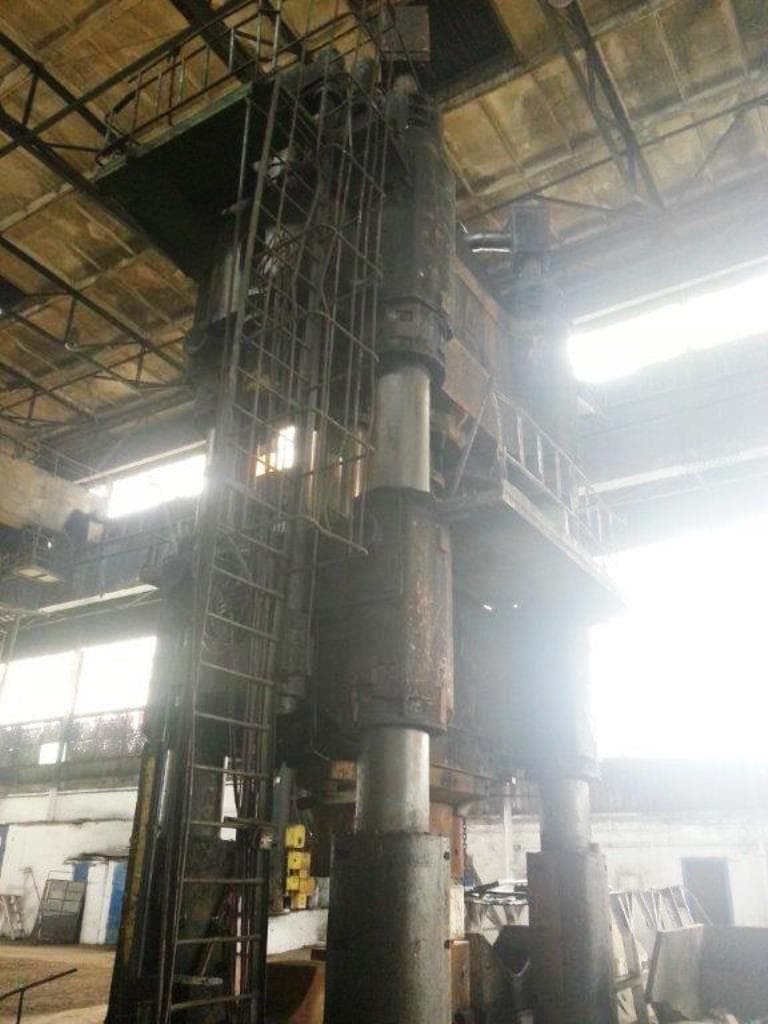

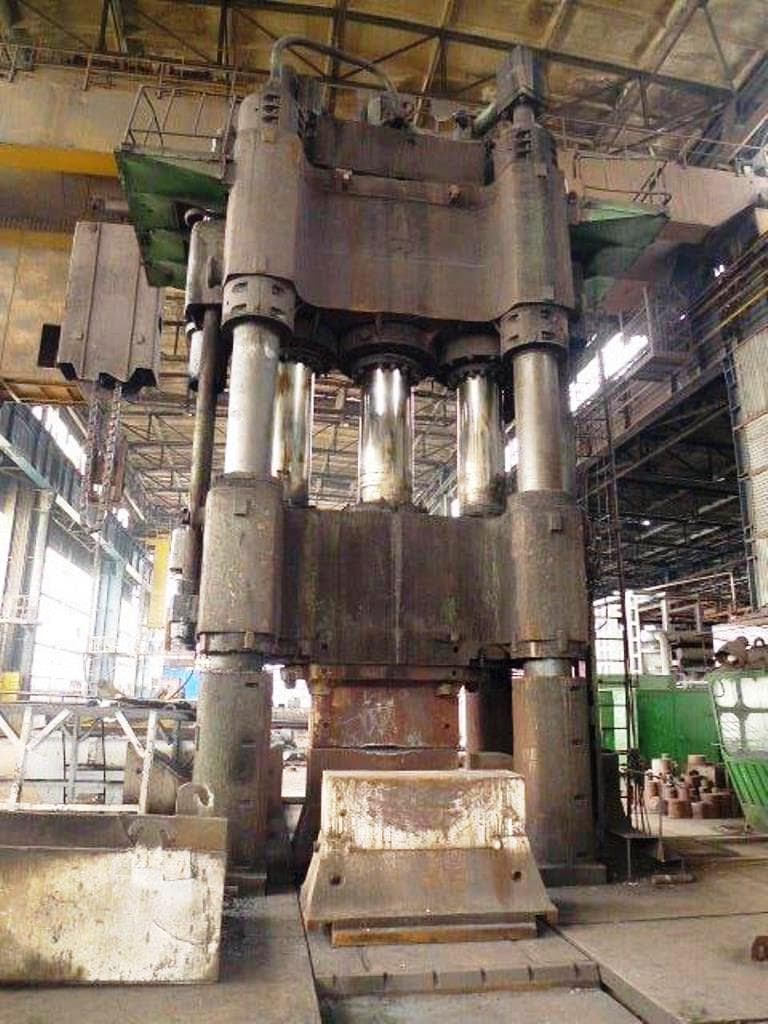

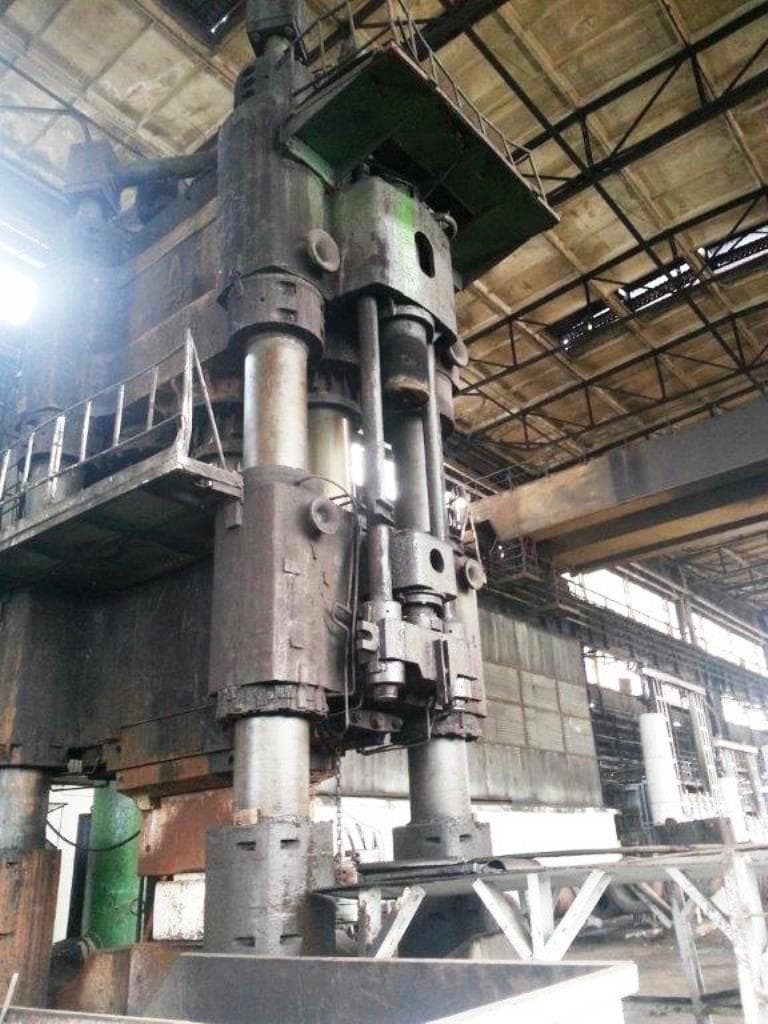

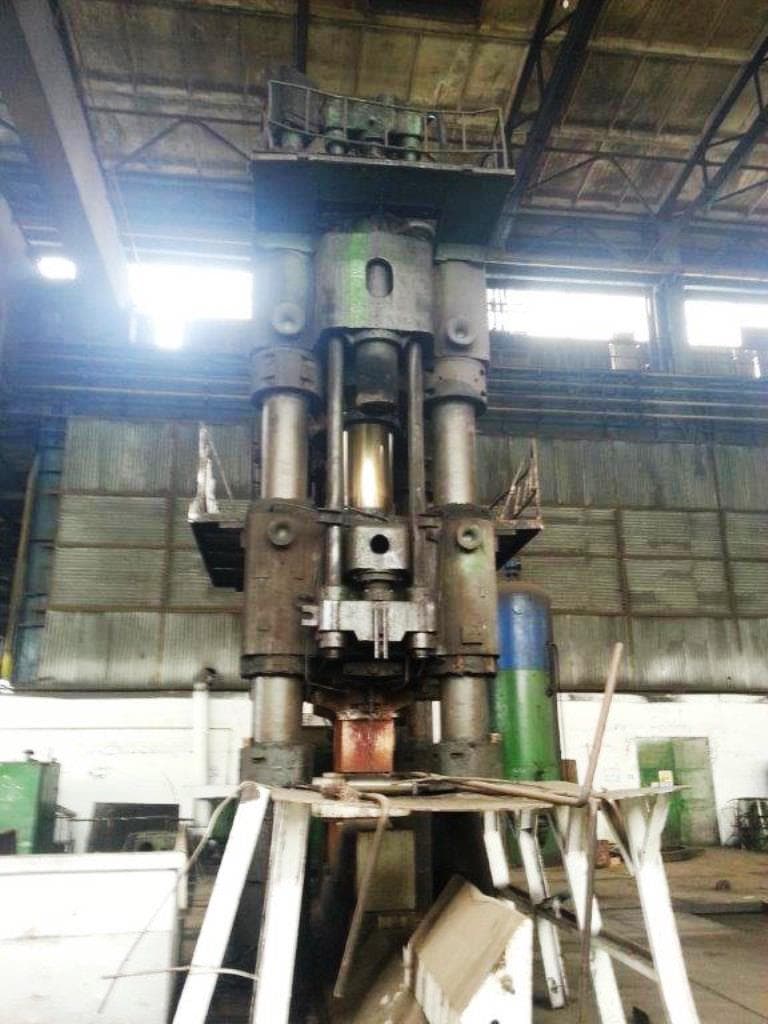

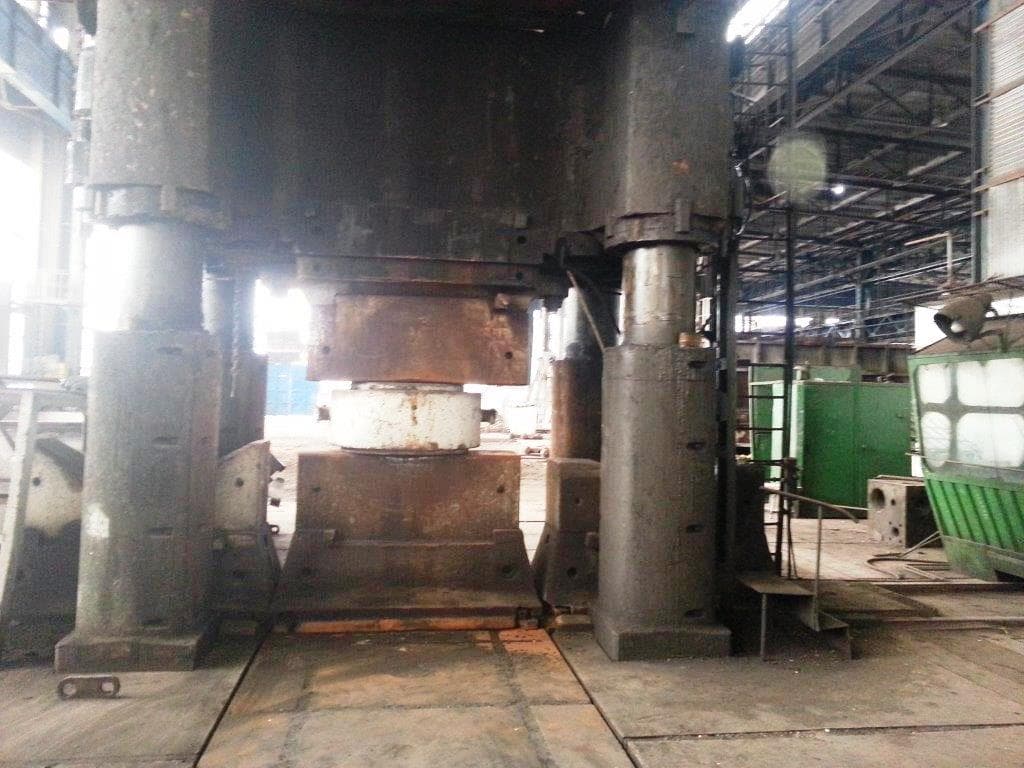

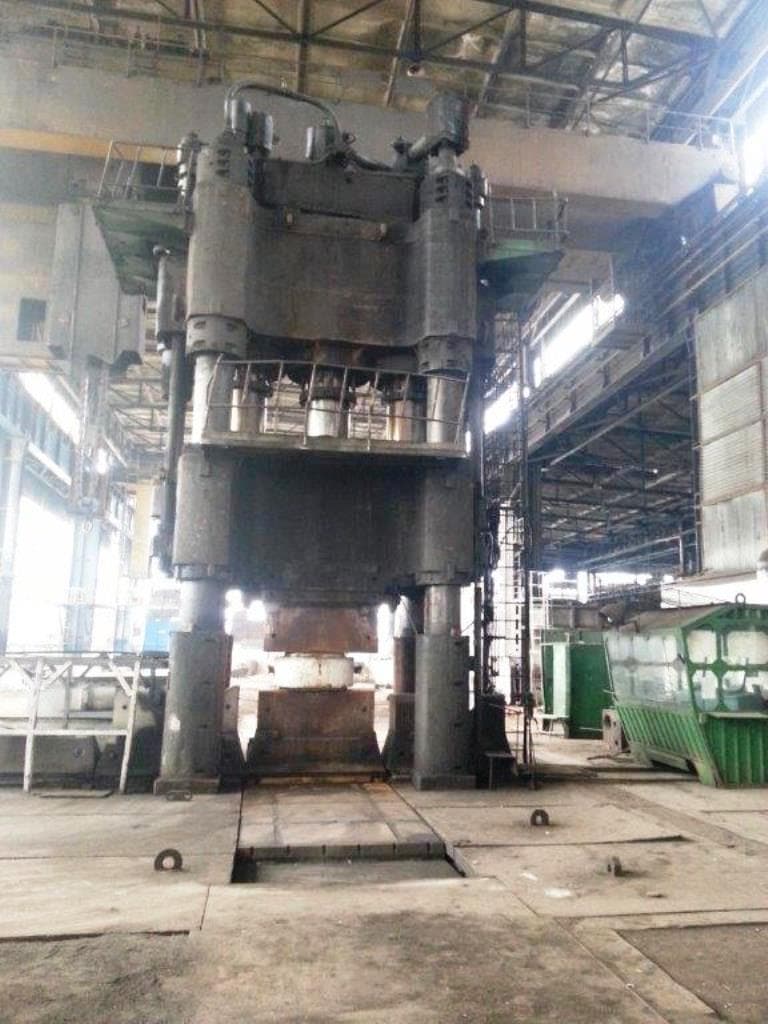

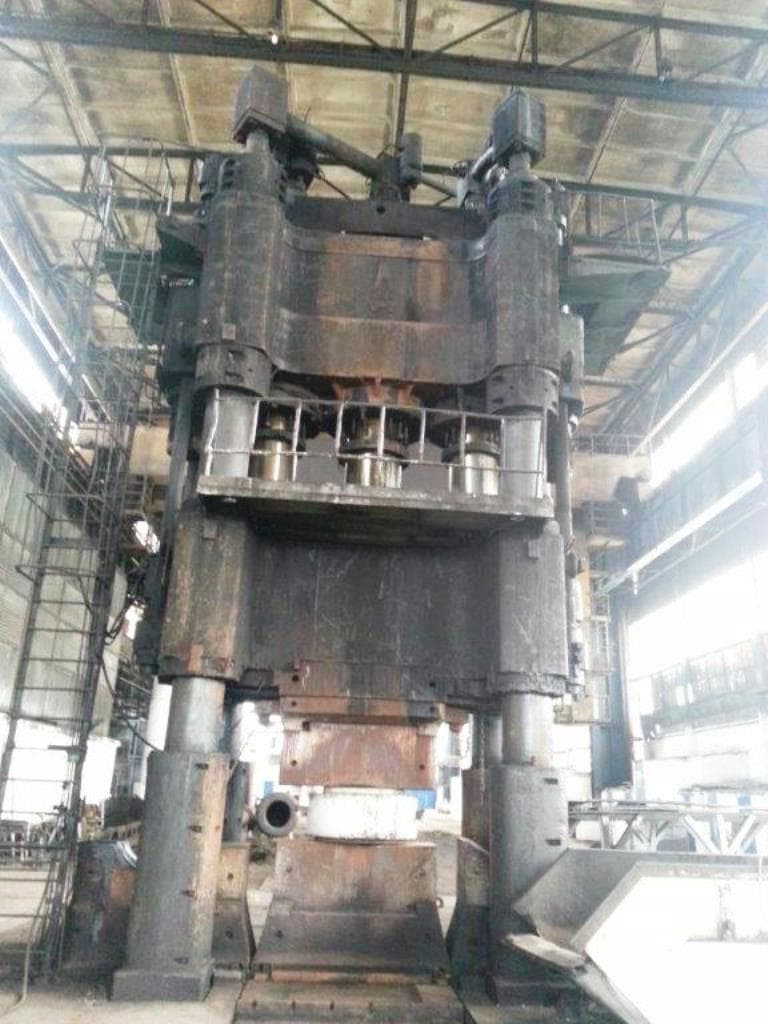

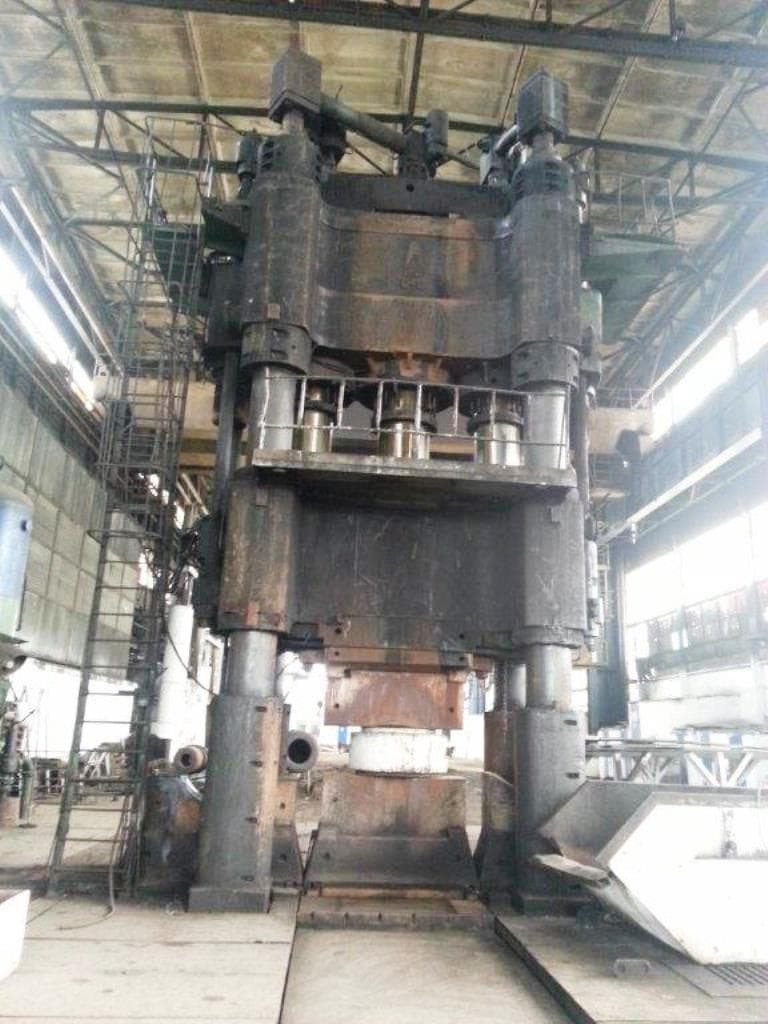

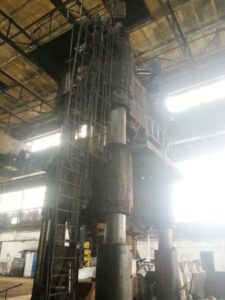

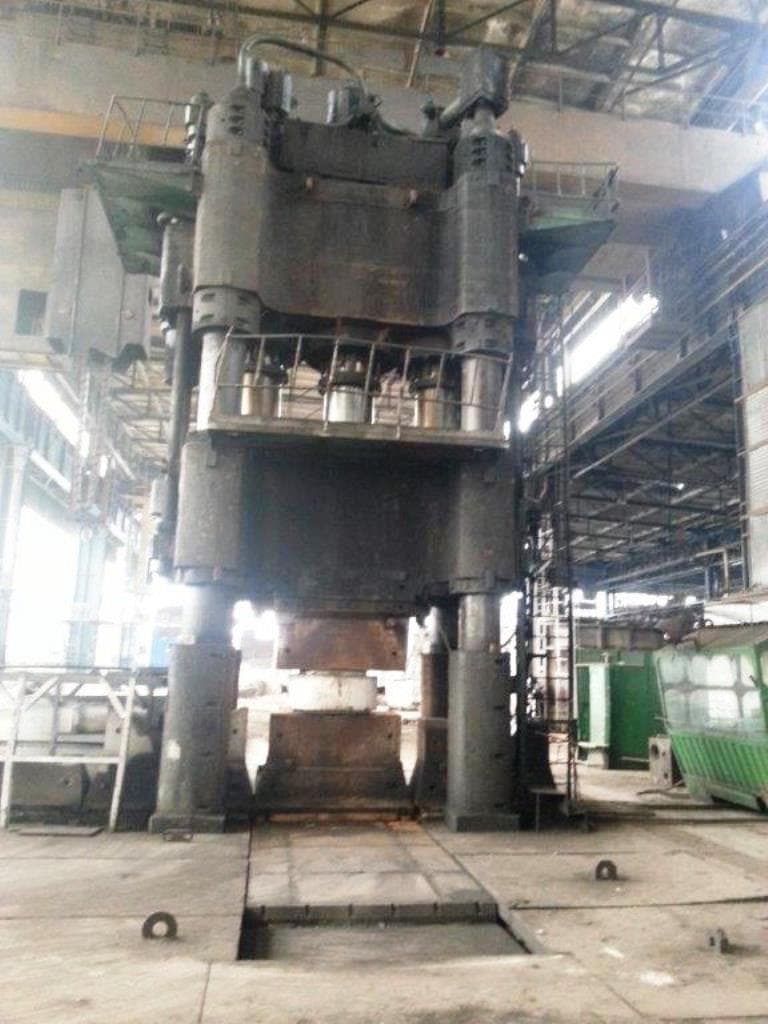

Freiformschmiedepresse Dnepropress PA1345 - 3200 ton
Dnepropress PA1345 freiformschmiedepresse - beschreibung
Technische Spezifikationen Dnepropress PA1345 (ID:75733)
| Type | Open die forging press |
|---|---|
| Manufacturer | Dnepropress |
| Model | PA1345 |
| Year of manuafacturing | 1975 |
| Nominal power | 3200 ton |
| Number of working strokes per minute | 10 |
| Number of finishinf strokes per minute | 80-90 |
| Maximum skid stroke | 2000 mm |
| Distance between table and skid (in upper position) | 4000 mm |
| Distance between columns | |
| Front | 3000 mm |
| Side | 1200 mm |
| Nominal travel of the table | 5000 mm |
| Table dimensions | 6000 x 2400 mm |
| Extractor travel | |
| Total | 1300 mm |
| Below table | 590 mm |
| Working liquid pressure from pump installation | 320 kgf/cm2 |
| Dimensions | |
| Left to right | 11800 mm |
| Front to back | 24800 mm |
| Height | |
| With extractor | 16840 mm |
| Without extractor | 14160 mm |
| Weight | |
| Of the press, aprox. | 465000 kg |
| Of the complete installation, aprox. | 565000 kg |
Freiformschmiedepresse Dnepropress - technologische prozesse und operationen
| Schmieden | Der Prozess der plastischen Umformung von Metall, bei dem das Werkstück unter Einwirkung von Schlägen oder statischem Druck seine Form ändert. Während des Schmiedens wird das Metallgefüge verdichtet, innere Ungleichmäßigkeiten werden beseitigt und die mechanischen Eigenschaften des Werkstoffs verbessert. Dadurch zeichnen sich geschmiedete Produkte durch hohe Festigkeit und Zuverlässigkeit unter erheblichen Belastungen aus. Das Schmieden dient sowohl der Herstellung fertiger Teile als auch der Vorbereitung von Werkstücken für das anschließende Gesenkschmieden. |
|---|---|
| Warmschmieden | Das Warmschmieden ist ein Verfahren zur Umformung von Metall unter Druck bei erhöhten Temperaturen. Die Erwärmung verringert den Umformwiderstand des Materials und ermöglicht ein leichteres Fließen in die Gesenkhöhlung. Das Verfahren gewährleistet hohe Produktivität und die Möglichkeit, komplexe Formen herzustellen. Einsatz bei der Fertigung von Schmiedeteilen aus Stahl und Legierungen in der Serien- und Massenproduktion. |
| Open-die forging | Metall wird zwischen flachen oder profilierten Werkzeugen ohne seitliche Begrenzung umgeformt und kann frei in alle Richtungen fließen. Das Werkstück erhält seine Form schrittweise durch wiederholte Schläge oder Pressenhübe, wobei der Bediener die Position zwischen jedem Schritt kontrolliert. Dieses Verfahren wird zur Herstellung großer Schmiedeteile wie Wellen, Scheiben und Ringe eingesetzt, bei denen ein verfeinertes inneres Gefüge entscheidend ist. |
| Vorformen | Das Vorformen bereitet das Werkstück auf den Hauptumformvorgang vor, indem es ihm eine angenäherte Form des künftigen Teils verleiht. Das Metall wird im Gesenk verteilt, um das endgültige Füllen zu erleichtern und den Werkzeugverschleiß zu reduzieren. Dieser Zwischenschritt verbessert die Genauigkeit und Qualität des Fertigteils. |
| Lochen | Das Lochen erzeugt ein Loch in einem massiven Werkstück, indem ein Werkzeug durch das Material getrieben wird, ohne es zu entfernen. Das Metall wird seitlich verdrängt und bildet eine durchgehende oder blinde Öffnung, wobei das umgebende Gefüge erhalten bleibt. Der Vorgang wird auf Pressen ausgeführt und bei der Herstellung von Hohlteilen wie Buchsen, Ringen und Wellen eingesetzt. |
