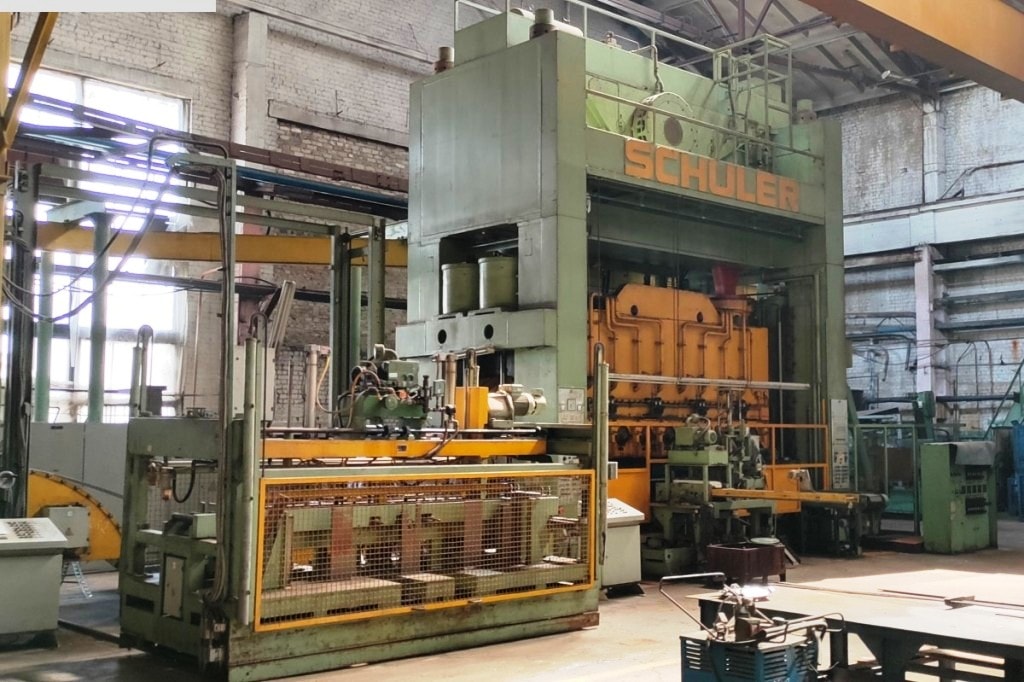

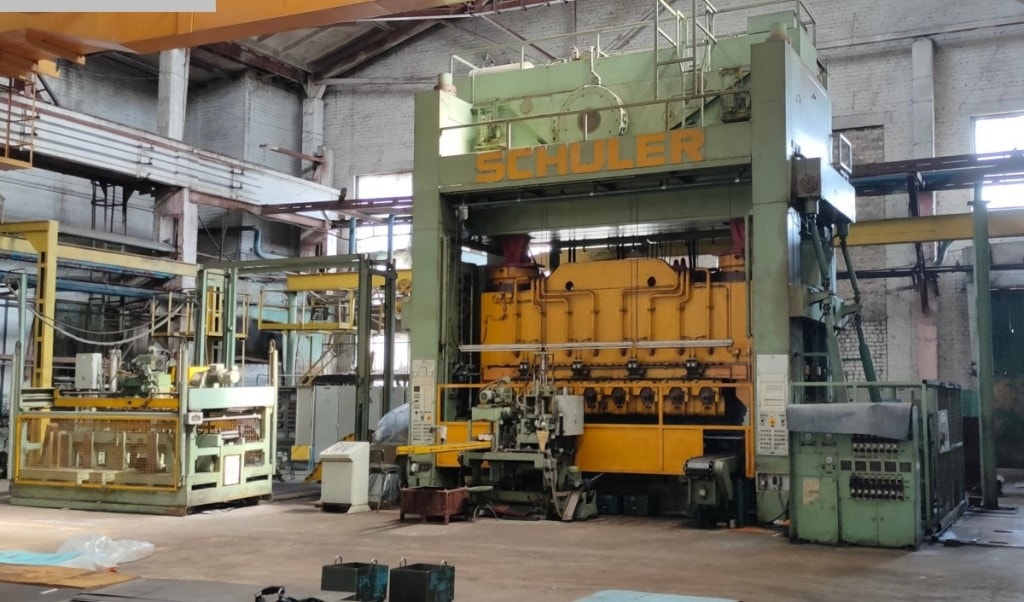

Stanzpresse Schuler T2-1500-8-500 - 1500 ton
Schuler T2-1500-8-500 stanzpresse - beschreibung
Technische Spezifikationen Schuler T2-1500-8-500 (ID:75786)
| Type | Stamping press |
|---|---|
| Manufacturer | Schuler |
| Model | T2-1500-8-500 |
| Effort | 1500 ton |
| Number of racks | 4 |
| Number of stamping positions | 8 |
| Workpiece cutting position with swivel knife | 1 |
| Clear distance between racks | |
| From right to left | 1560 mm |
| Front to back | 5480 mm |
| Distance between the dies’ axes | 500 mm |
| Sliding die plate | |
| Dimensions | 200 х 1200 х 4050 mm |
| Lifting capacity | 25000 kg |
| Distance between the die plate and the press slide in the upper crank position | 1050 mm |
| Press slide stroke | 400mm |
| Adjustment of the distance between the die plate and the slider at each position | 50 mm |
| Stroke of the upper hydraulic ejector | 10 mm |
| Sliding rack and pinion transport (clamshell) | |
| Distance between rails open / closed | 600-900 / 300-600 mm |
| Feed stroke | 500 mm |
| Distance from the die plate to the transport plane | 500 mm |
| Roll box | |
| Belt width min … max | 100 … 300 mm |
| Inner roll diameter | 508 / 610 mm |
| Spreading range | 460 … 520 / 560 … 620 mm |
| Roll outer diameter, max | 1300 mm |
| Roll weight max | 3000 kg |
| Lifting force of the loading table | 60000 N |
| Loading table lifting stroke | 300 mm |
| Spreader mandrel drive | geared motor |
| Correct unwinding device | |
| Belt width min … max | 100 … 300 mm |
| Belt thickness min … max | 2 … 3 mm |
| Material hardness max | 450 N / mm |
| Straightening roll diameter | 60 mm |
| Number of straightening rolls | 7 |
| Traction roll diameter | 120 mm |
| Number of traction rolls | 2 |
| Feed rate | 3 … 15 m / min |
| Strip laying mechanism | |
| Strip width | 100 … 200 mm |
| Strip thickness | 2.0 … 3.6 mm |
| Strip length max | 3000 mm |
| Stack height of strips max | 500 mm |
| Max strips stack weight | 3000 kg |
Stanzpresse Schuler - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
