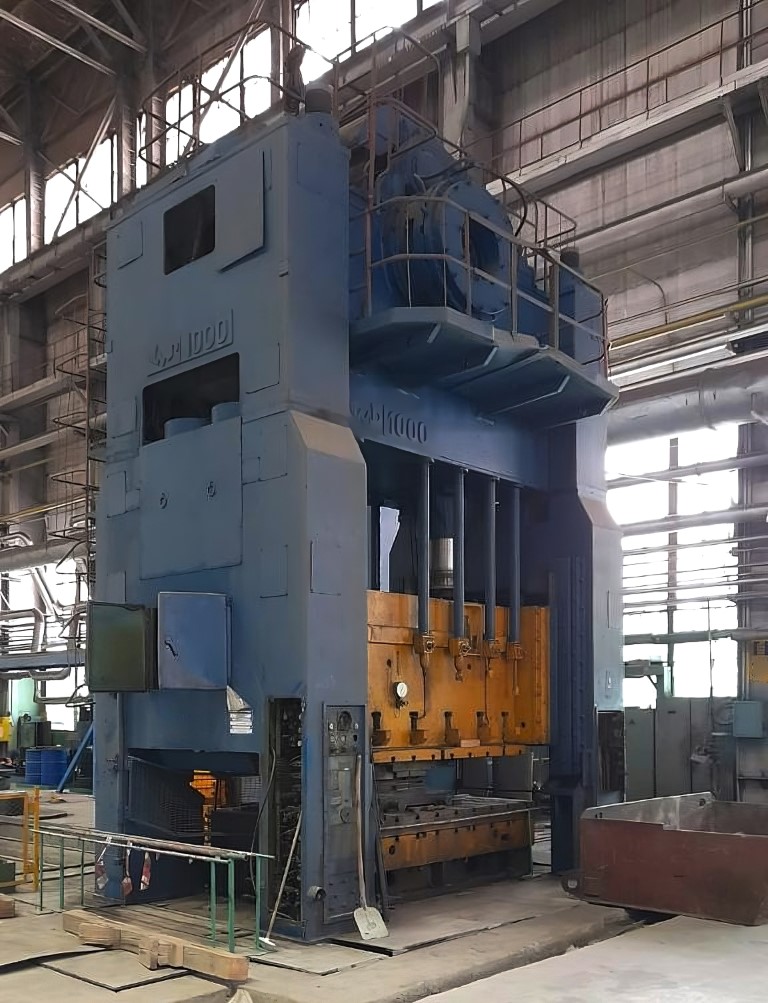

Mechanische Presse TMP Voronezh KA3540 - 1000 ton

Dabrox Angebot ID: 76016

Fordern Sie detaillierte Informationen zu diesem Angebot an:
- Verfügbarkeit, Preis
- Zahlungs-/Lieferbedingungen
- Spezifikationen, Zustand, Fotos usw.

* Pflichtfelder

TMP Voronezh KA3540 mechanische presse - beschreibung

Mechanische Presse TMP Voronezh KA3540 - 1000 ton (ID:76016) ist eine Pressenanlage mit mechanischem Antrieb, bei der die Energie des Elektromotors über eine kinematische Kette auf den Stößel übertragen wird. Die Presse gewährleistet hohe Taktgeschwindigkeit, präzise Stößelpositionierung und stabile Eigenschaften im intensiven Betrieb. Einsatz zum Stanzen, Schneiden und Umformen von Teilen in der Massenproduktion.

Technische Spezifikationen TMP Voronezh KA3540 (ID:76016)

TypeMechanical press
ManufacturerTMP Voronezh
ModelKA3540
Capacity1000 ton
Ram stroke400 mm
Max. ram strokes per min.20
Shut height1060 mm
Ram adjustment320 mm
Table size3150 x 1800 mm
Ram size3066 x 1700 mm
Max. permitted stamp weight on the ram13000 kg
Column gap size1500 x 1900 mm
Bolster plate thickness250 mm
Ram travel to its extreme position where it develops nominal capacity12 mm
Pneumatic cushion capacity200 ton
Pneumatic cushion stroke200 mm
Upper knock-out capacity50 ton
Main motor power132 kW
Press dimensions5150 x 4700 x 7830 mm
Press weight200000 kg

Mechanische Presse TMP Voronezh - technologische prozesse und operationen

Blechstanzen Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen.
Ziehen Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite.
Stanzen Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts.
