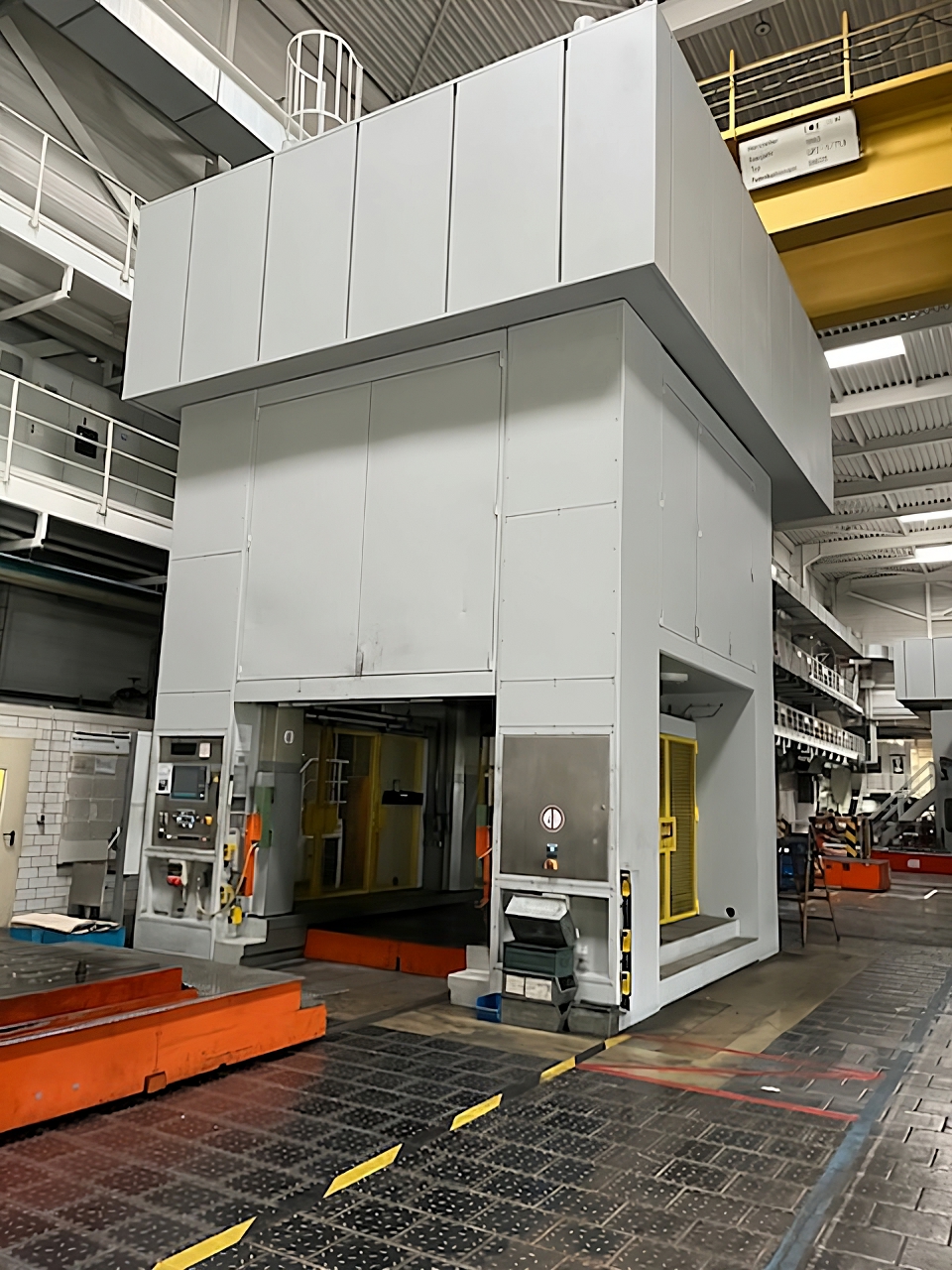

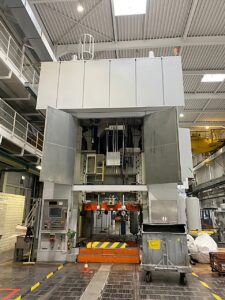

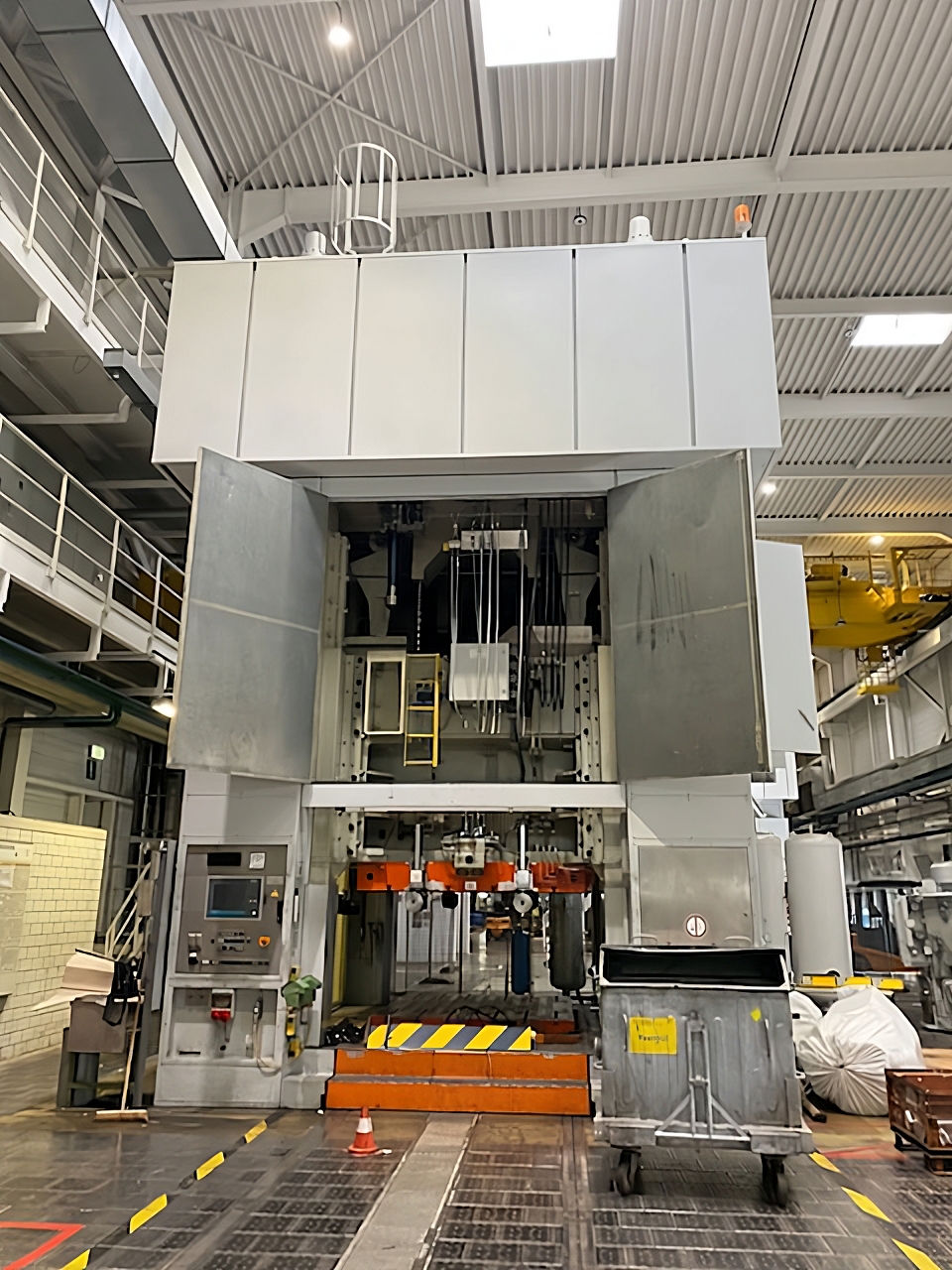

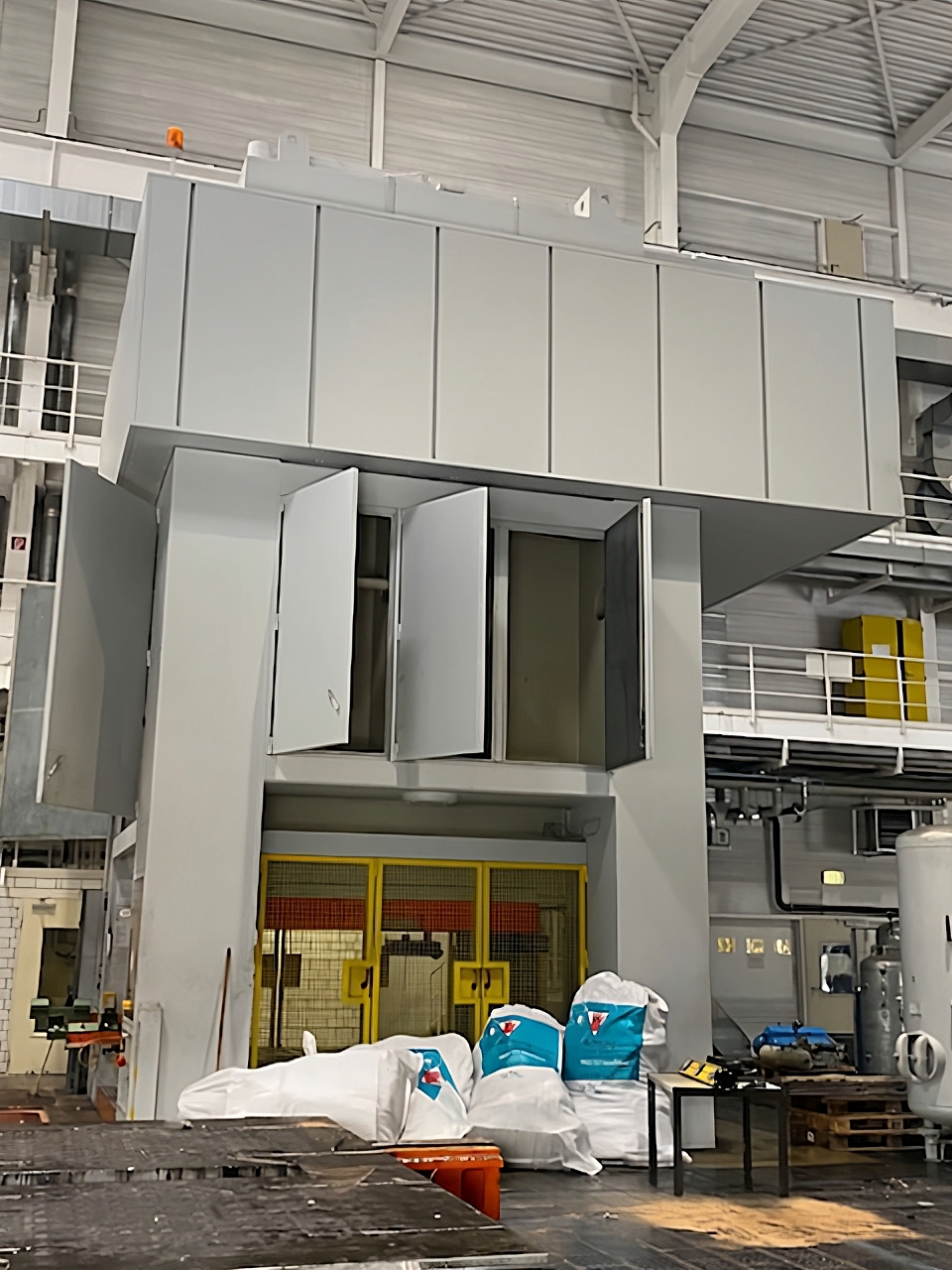

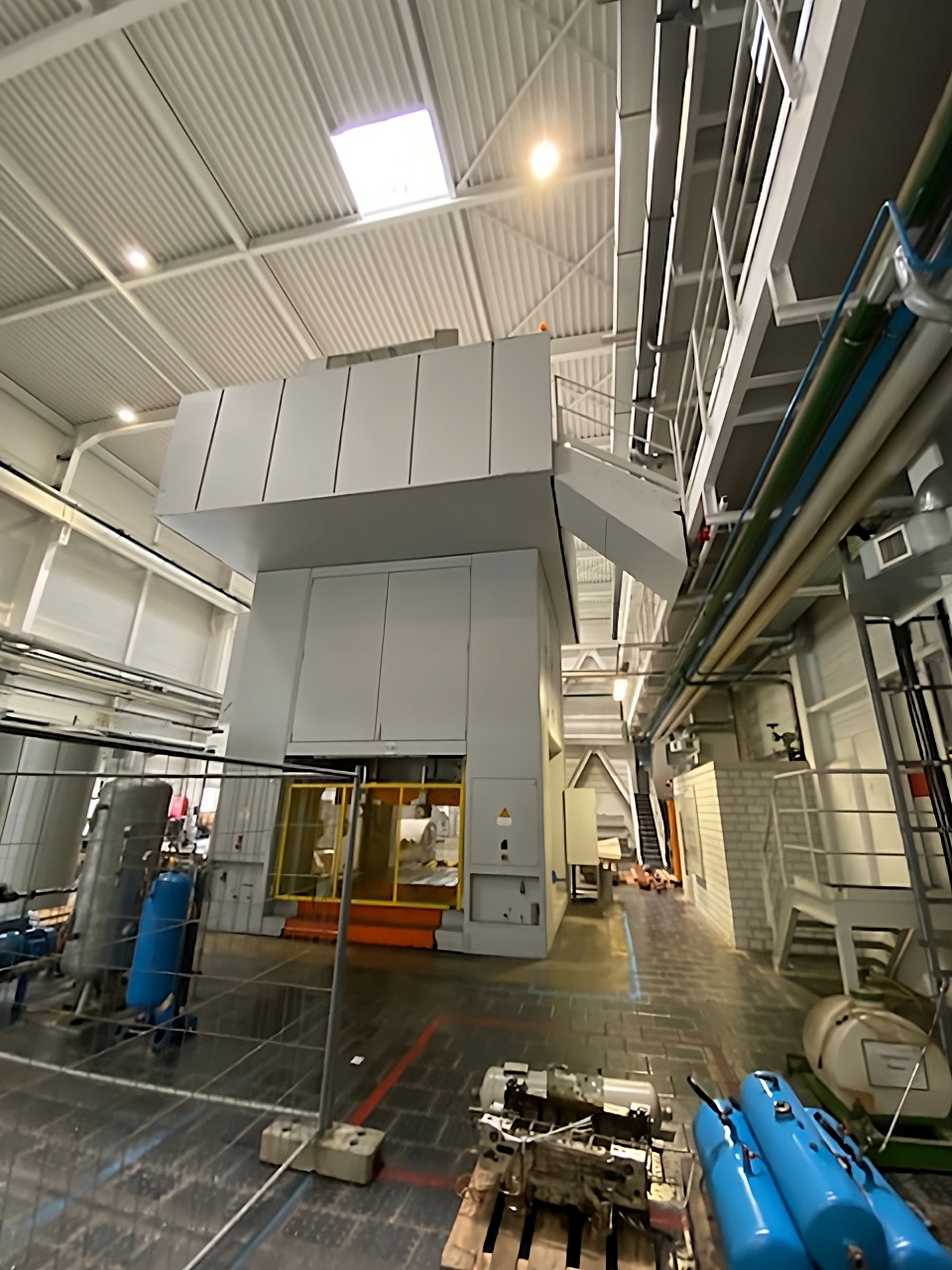

Stanzpresse Muller Weingarten VK 800 - 800 ton
Muller Weingarten VK 800 stanzpresse - beschreibung
Technische Spezifikationen Muller Weingarten VK 800 (ID:76098)
| Type | Stamping press |
|---|---|
| Manufacturer | Muller Weingarten |
| Model | VK 800 |
| Year of manufacture | 1994 |
| Pressure total | 800 ton |
| Ram stroke | 1000 mm |
| Slide adjustment | 250 mm |
| Number of strokes | 4 — 18 s.p.m. |
| Shut height (stroke down, adjustment up) | 1400 mm |
| Table surface area | 2000 x 2500 mm |
| Slide area | 2000 x 2500 mm |
| Die cushion capacity in table | 60 — 250 ton |
| Die cushion stroke | 200 mm |
| Cushion pressure in ram | 250 ton |
| Ram stroke | 150 mm |
| Die Weight total | 35000 kg |
| Die weight at the ram max. | 15000 kg |
| Height over floor approx. | 8500 mm |
| Weight of machine approx. | 240 ton |
Stanzpresse Muller Weingarten - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
