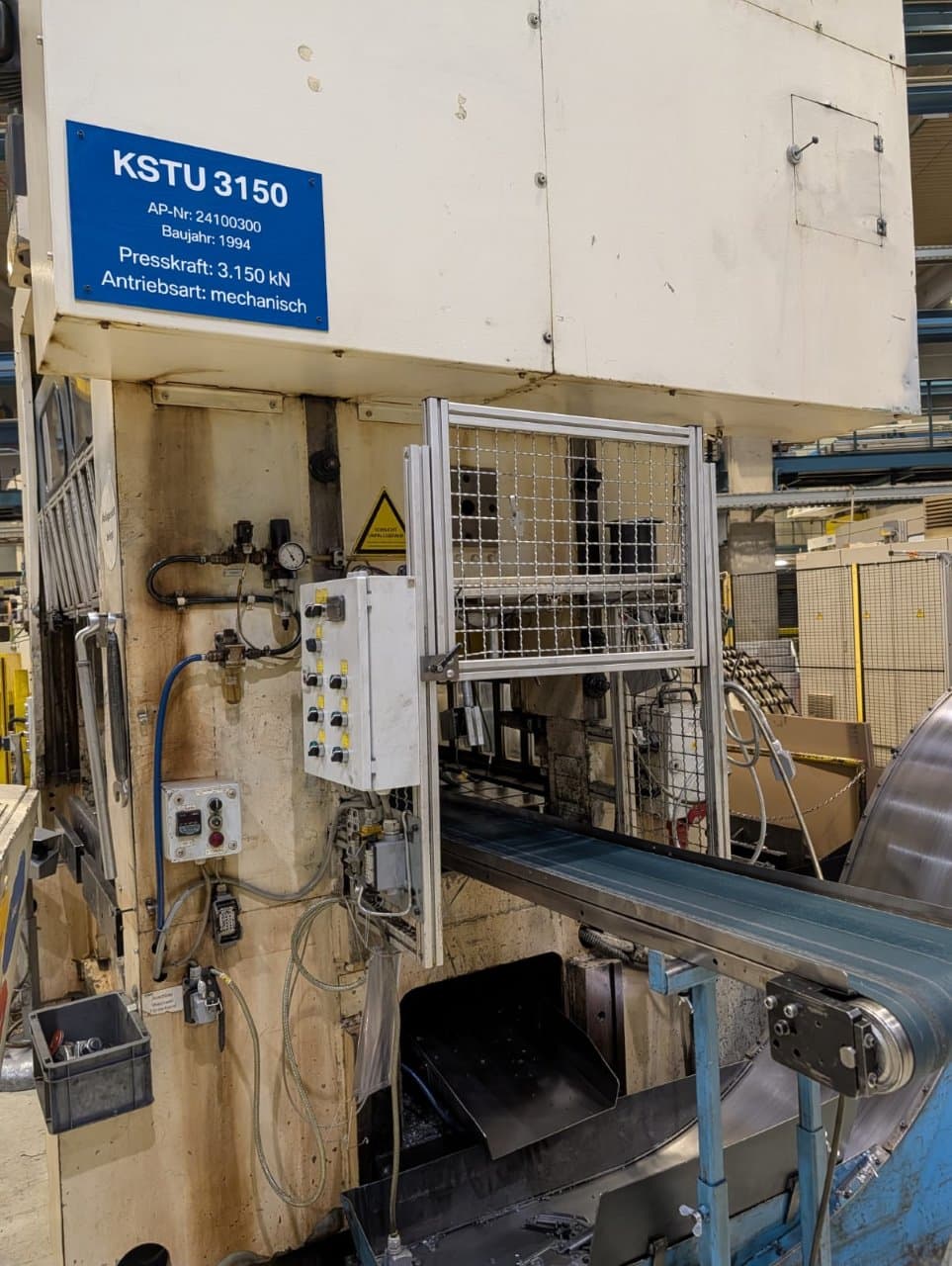

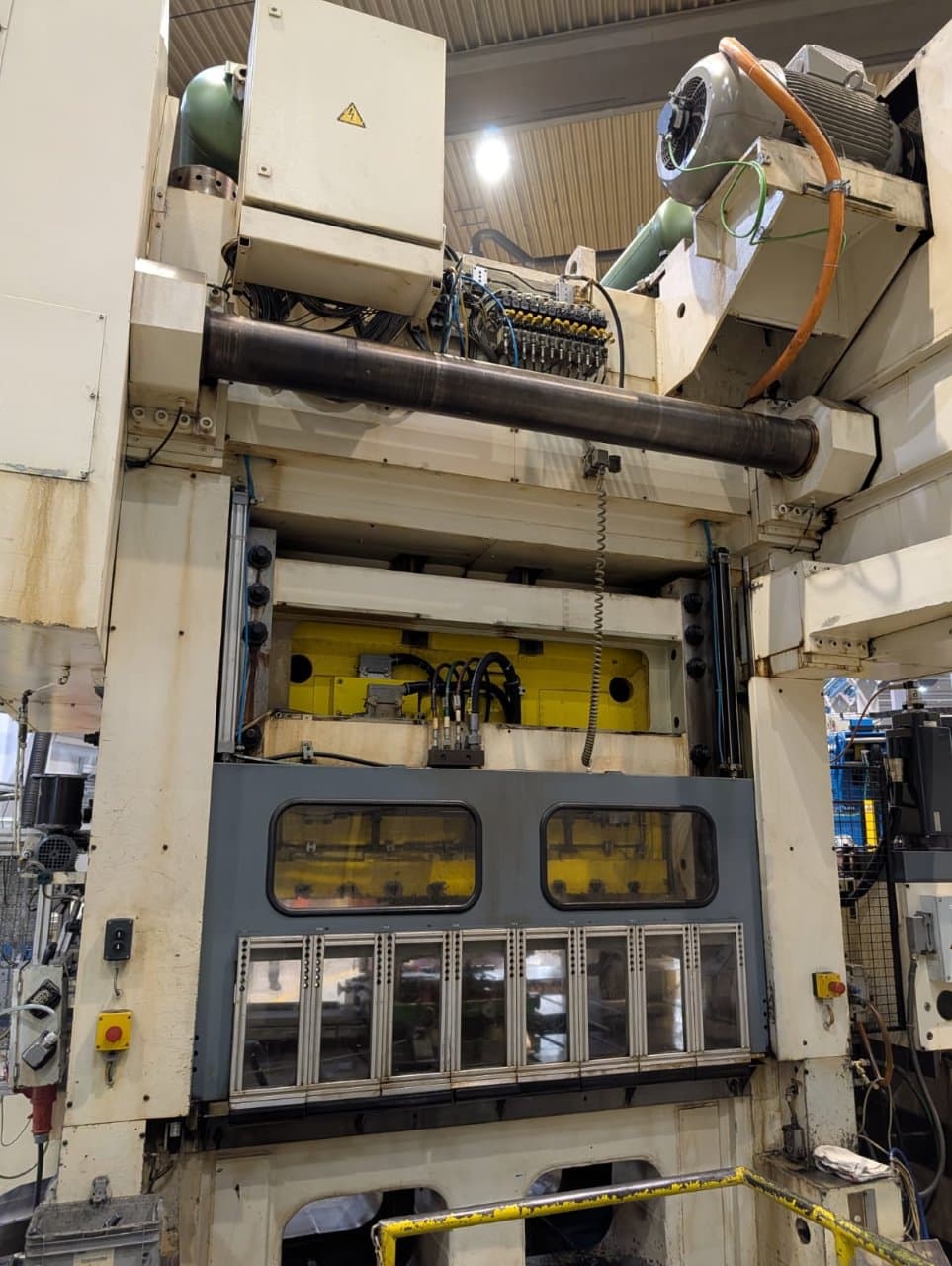

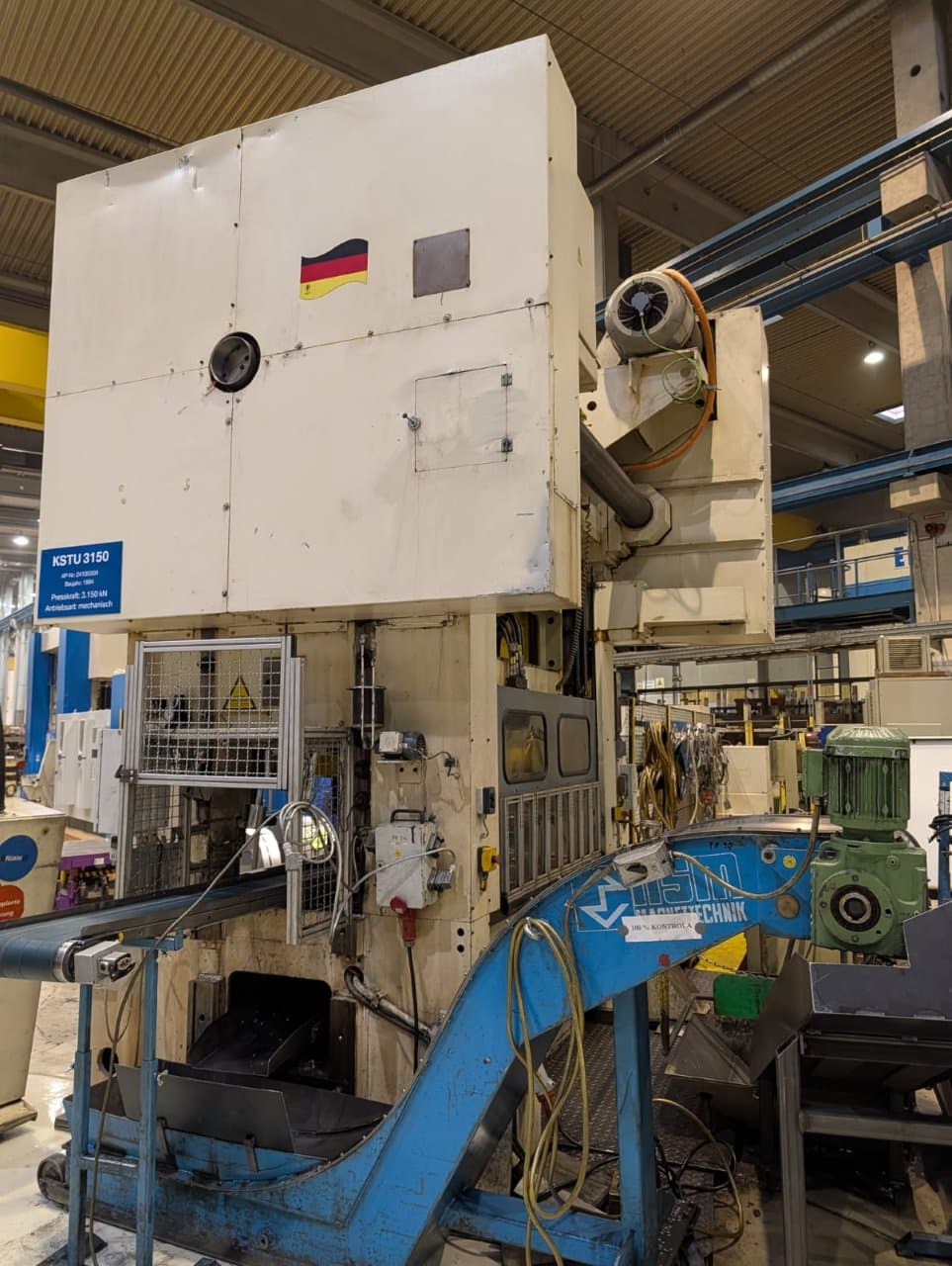

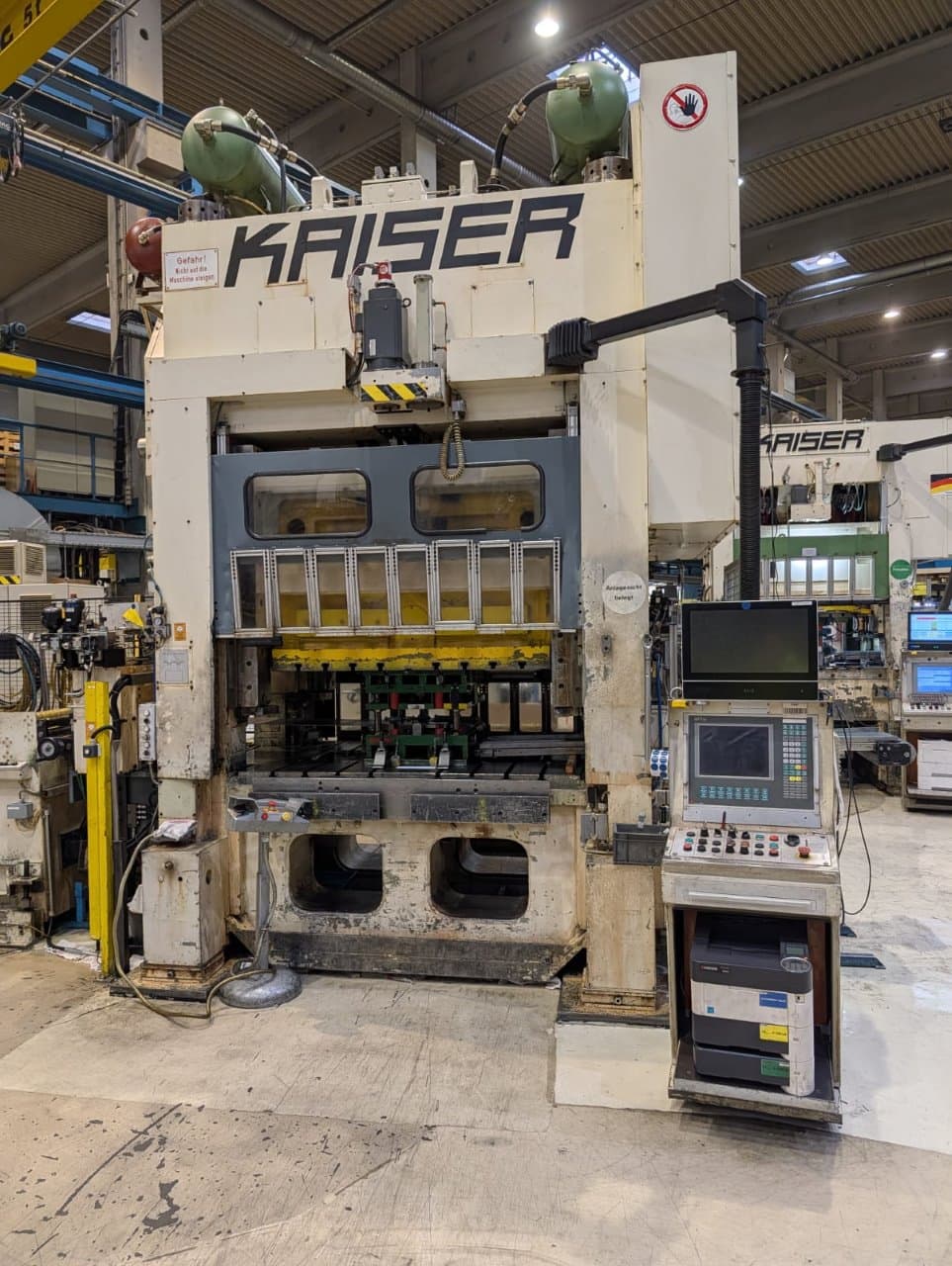

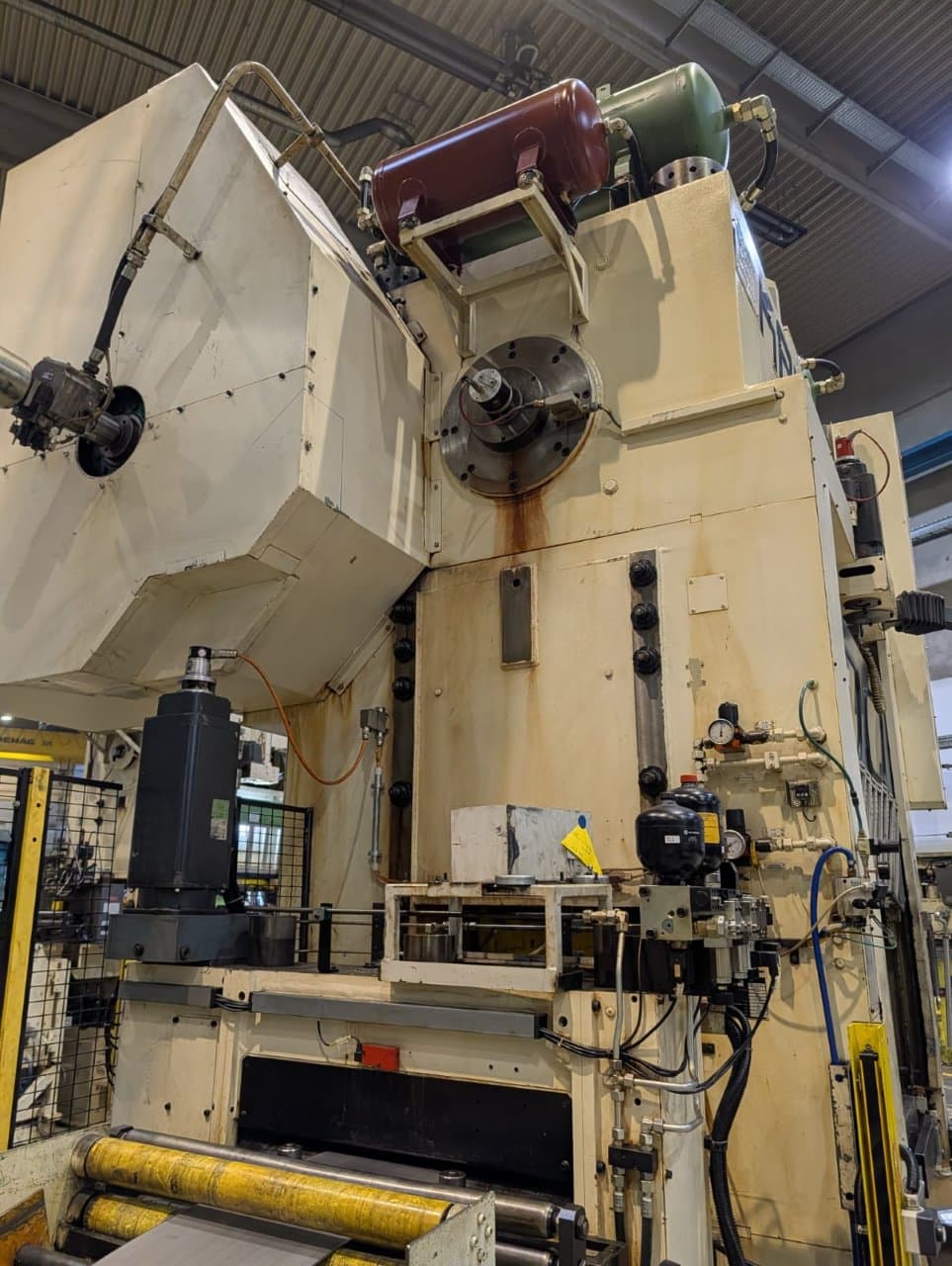

Mechanische Presse Kaiser KSTU 3150 - 315 ton
Kaiser KSTU 3150 mechanische presse - beschreibung
Technische Spezifikationen Kaiser KSTU 3150 (ID:76460)
| Type | Mechanical press |
|---|---|
| Manufacturer | Kaiser |
| Model | KSTU 3150 |
| Press force | 315 ton |
| SPM | 20 — 120 |
| Stroke | 20 — 150 mm |
| Slide adjustment | 150 mm |

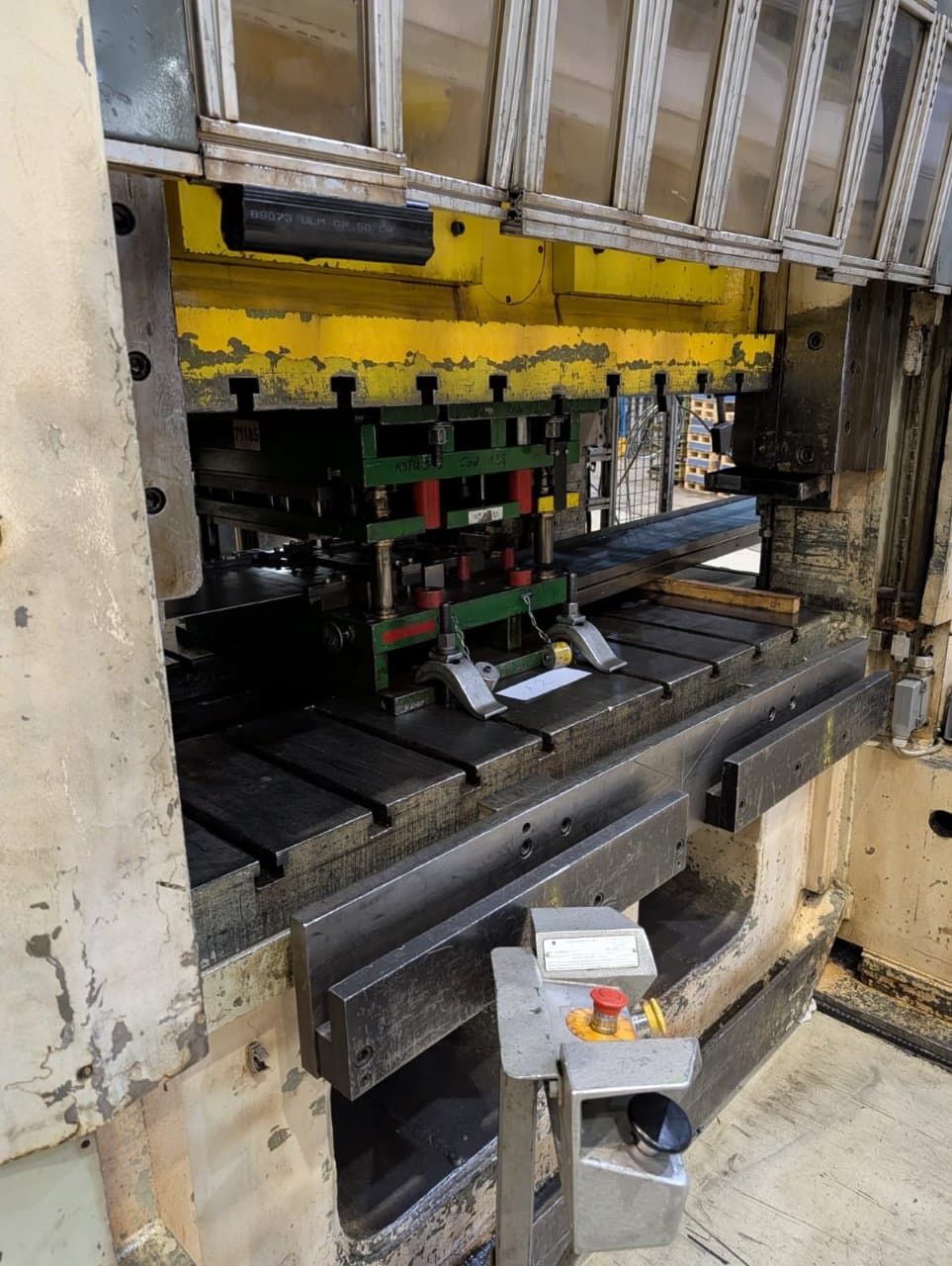

| Table size | 1780 x 1250 mm |
| Ram surface | 1500 x 1000 mm |
| Installation height | 565 mm |
| Max tool weight | 3000 kg |
| Strip width | 30 — 800 mm |
| Strip thickness | 0.5 — 3 mm |
| Max strip thickness | 4 mm |

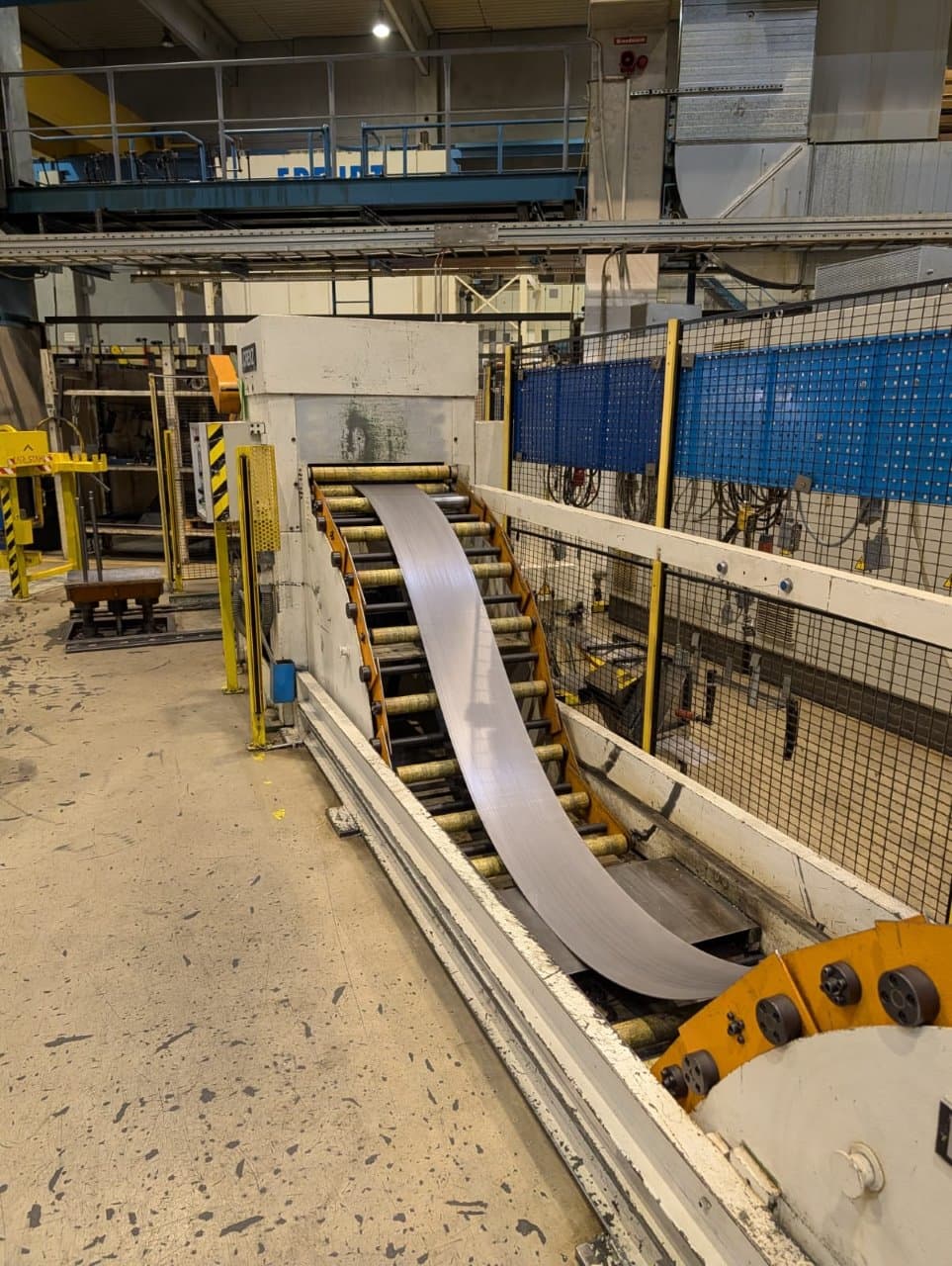

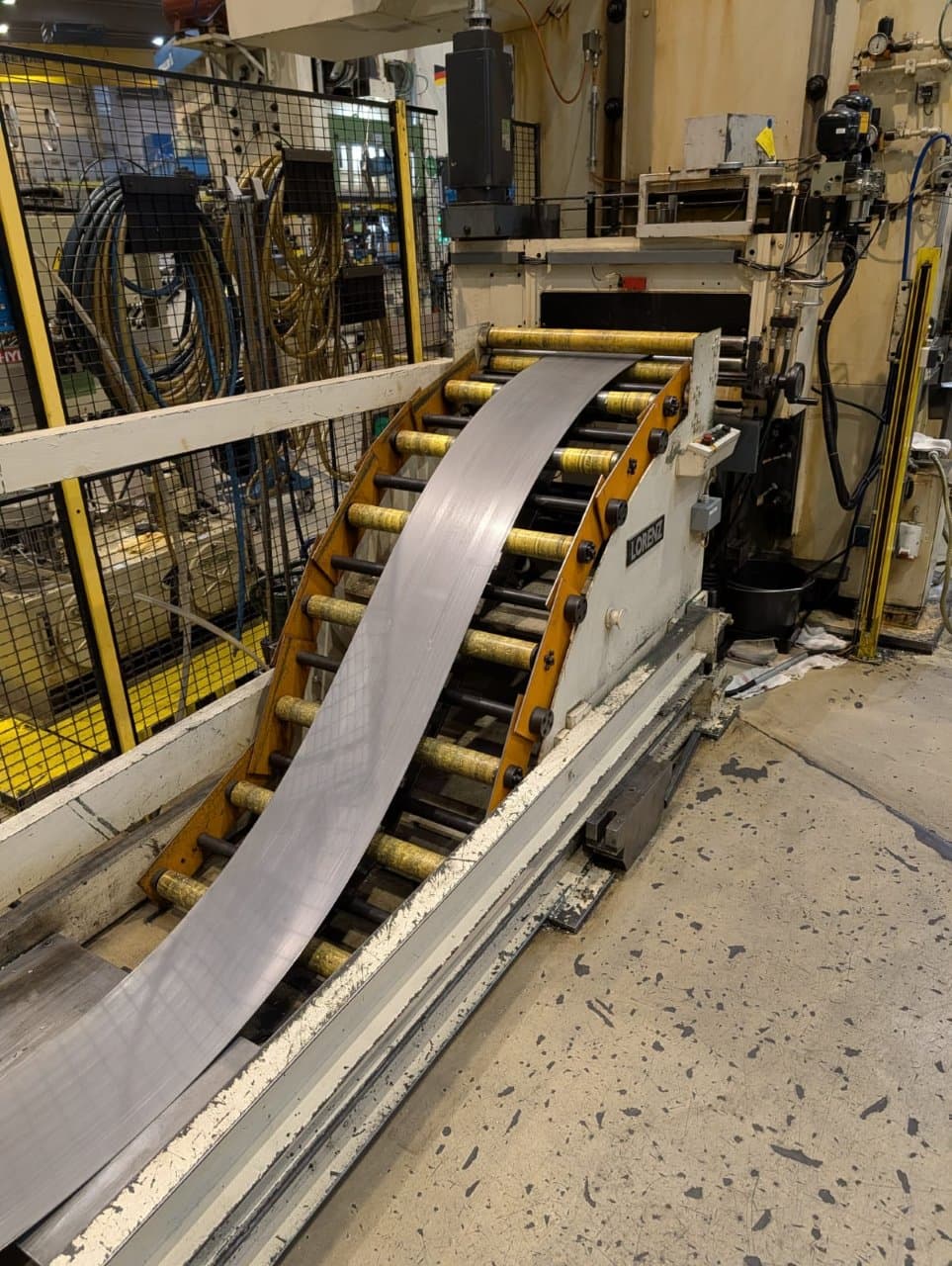

| Strip entry height | 160 — 260 mm |
| Strip speed | 4 — 30 m/min |
| Straightening rolls | 9 pcs |
| Feed accuracy | ± 0.1 mm |

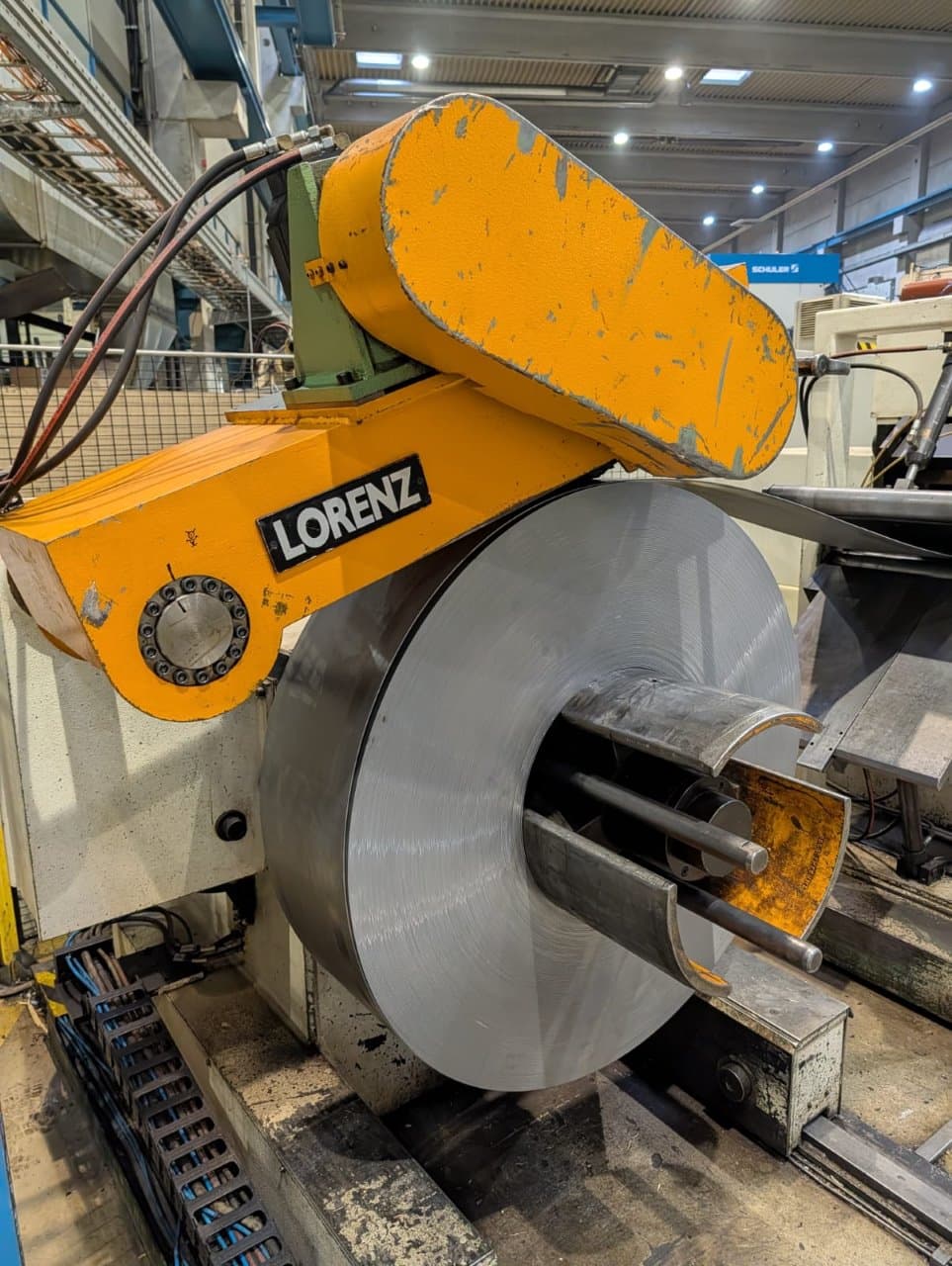

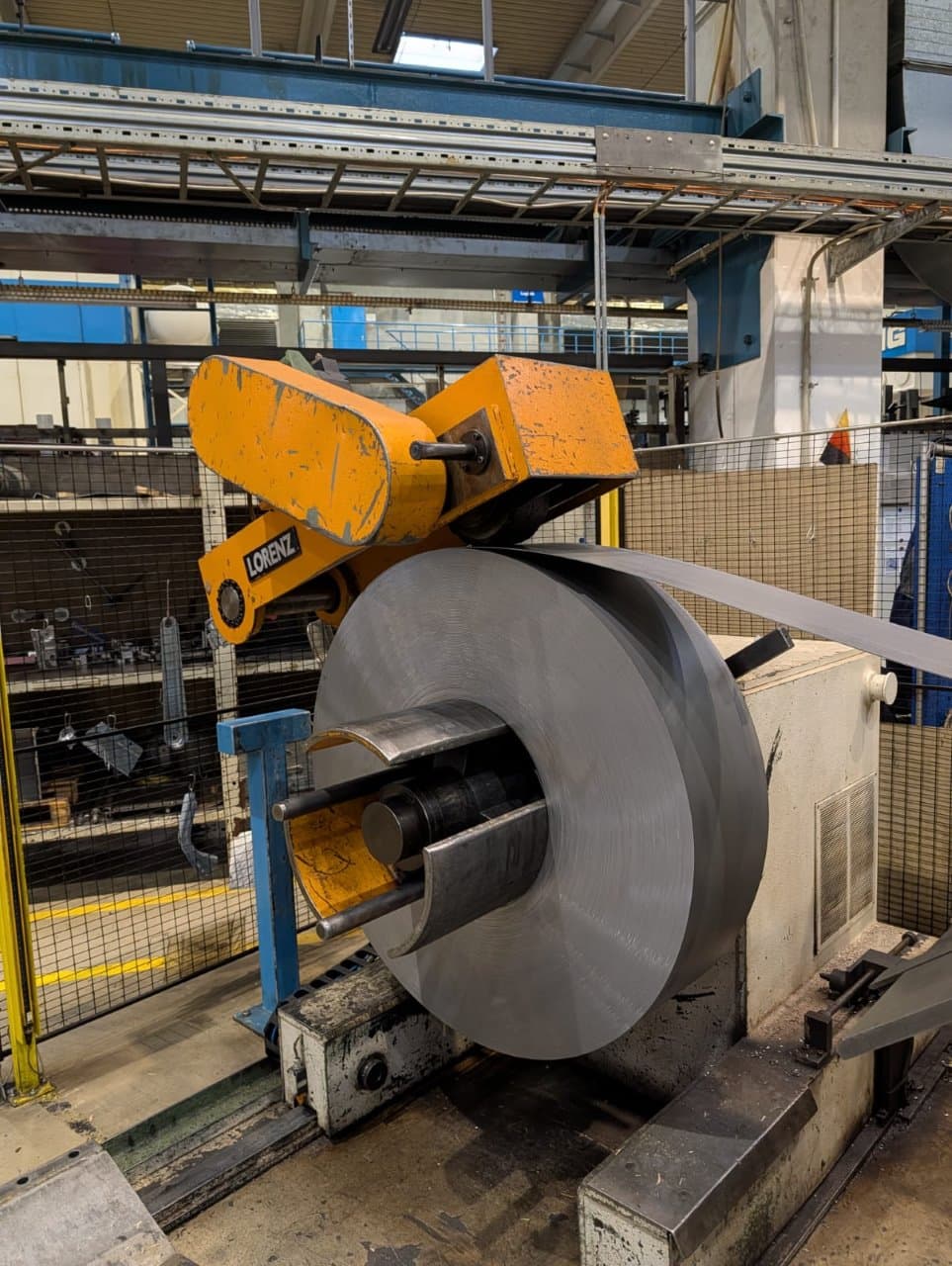

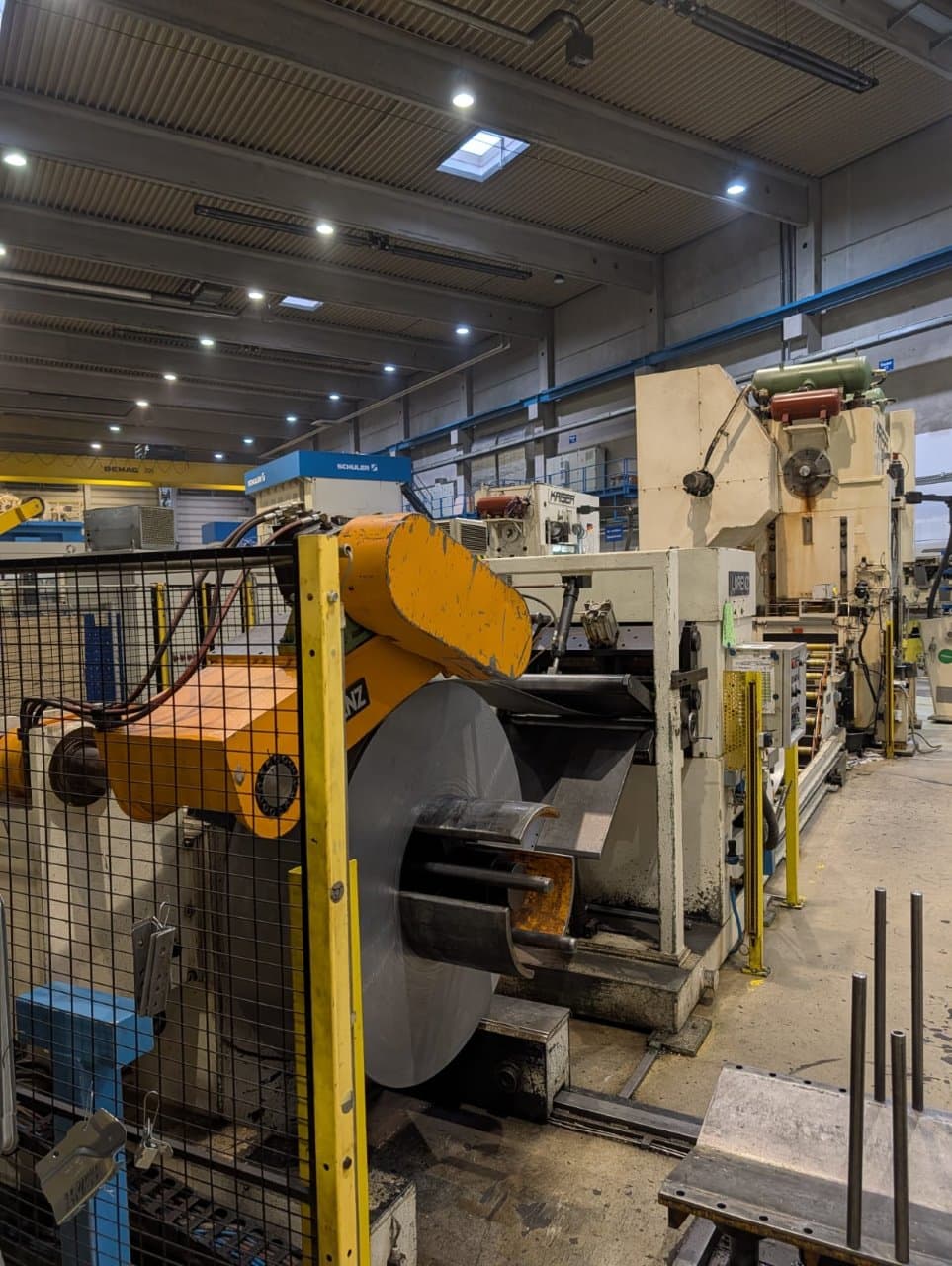

| Coil inner diameter | 508 mm |
| Coil outer diameter | 1000 — 1500 mm |
| Power supply | 3 x 400 V |
| Air pressure | 5 bar |
Mechanische Presse Kaiser - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
