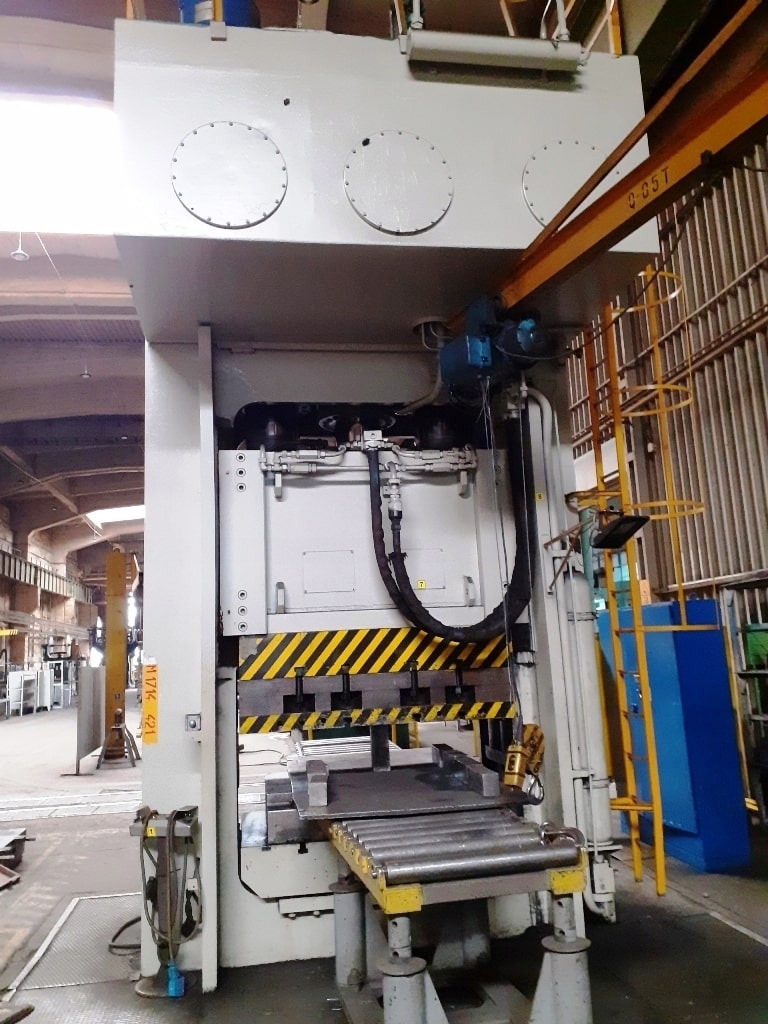

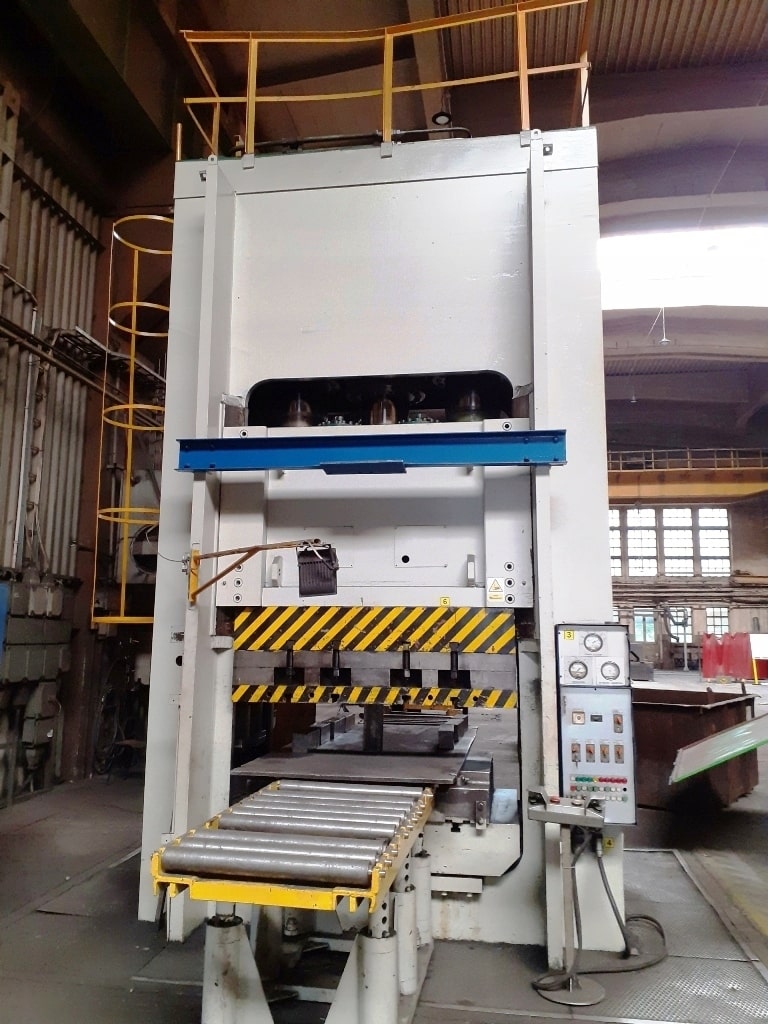

Hydraulische Presse SMG HPU 1000-1800/1150 - 1000 ton

Dabrox Angebot ID: 75874

Fordern Sie detaillierte Informationen zu diesem Angebot an:
- Verfügbarkeit, Preis
- Zahlungs-/Lieferbedingungen
- Spezifikationen, Zustand, Fotos usw.

* Pflichtfelder

SMG HPU 1000-1800/1150 hydraulische presse - beschreibung

Hydraulische Presse SMG HPU 1000-1800/1150 - 1000 ton (ID:75874) ist eine Industriepresse, bei der die Kraft durch den Druck der Hydraulikflüssigkeit im Zylinder erzeugt wird. Das Hydrauliksystem ermöglicht die stufenlose Regelung von Geschwindigkeit, Kraft und Stößelhub, was die Presse zu einem vielseitigen Werkzeug für ein breites Aufgabenspektrum macht. Die Anlage zeichnet sich durch hohe Energieaufnahme und die Fähigkeit aus, an jedem Punkt des Arbeitshubs die maximale Kraft zu entwickeln.

Technische Spezifikationen SMG HPU 1000-1800/1150 (ID:75874)

TypeHydraulic press
ManufacturerSMG
ModelHPU 1000-1800/1150
Year of construction1982
Total force1000 ton
Slide retraction force590 kN
Ram stroke400 mm
Distance table / ram1200 mm
Ram surface (width / depth)1800/1150 mm
Clear width between the uprights1810 mm
Table clamping surface (width / depth)1800/1150 mm
Table ejector force800 kN
Table ejector stroke125 mm
Table ejector surface (width / depth)1260/700 mm
Drive power90 kW
Pump output360/1500 l/min, U/min
Rapid speed (down / up)400/244 mm/s
V max .16/23, 5/47 mm/s
V nominal pressure8.5/13/25 mm/s
Ram — ejector hydr. (number / stroke)1 x 50/2000 mm/kN
Plunger pad area (width / depth)1250/760 mm

Hydraulische Presse SMG - technologische prozesse und operationen

Einpressen Das Einpressen ist ein Montagevorgang, bei dem ein Teil unter der Kraft einer Presse in ein anderes eingeführt wird. Die Verbindung entsteht durch Presssitz, wobei die Fügeflächen durch Reibung gehalten werden. Der Prozess gewährleistet feste und präzise Verbindungen ohne Wärme oder Befestigungselemente. Einsatz bei der Montage von Buchsen, Lagern, Stiften und anderen Bauteilen mit festem Sitz.
Blechstanzen Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen.
Ziehen Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite.
Tiefziehen Ein Blechzuschnitt wird in das Gesenk auf eine Tiefe gezogen, die seine Querabmessung deutlich übersteigt. Der Prozess erfolgt stufenweise mit Zwischenschritten, um Risse und Falten zu vermeiden. In jeder Stufe wird das Metall allmählich umverteilt, wodurch die Teiletiefe bei gleichbleibender Wandstärke zunimmt. Auf diese Weise entstehen komplexe Hohlteile — Flaschen, Hülsen, Gehäuse.
Biegen Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke.
