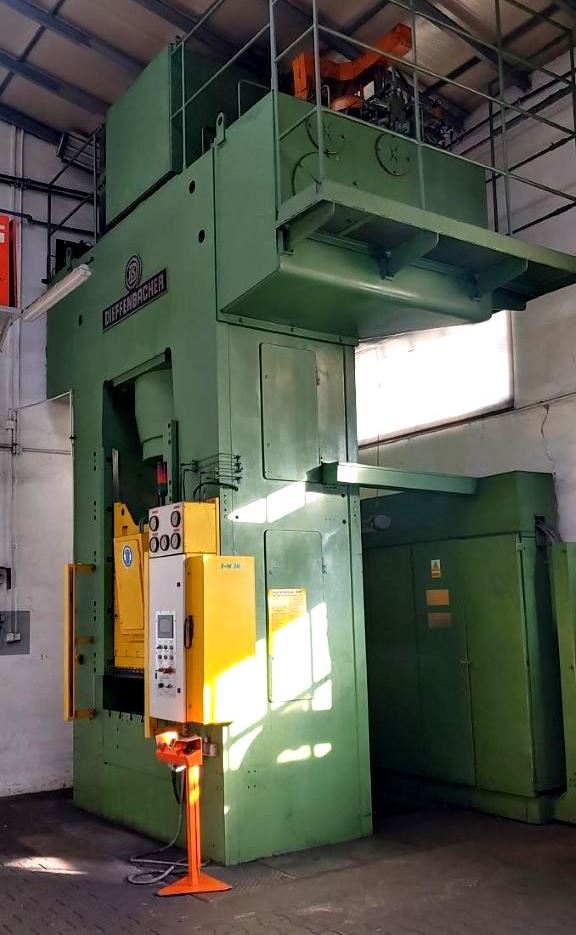

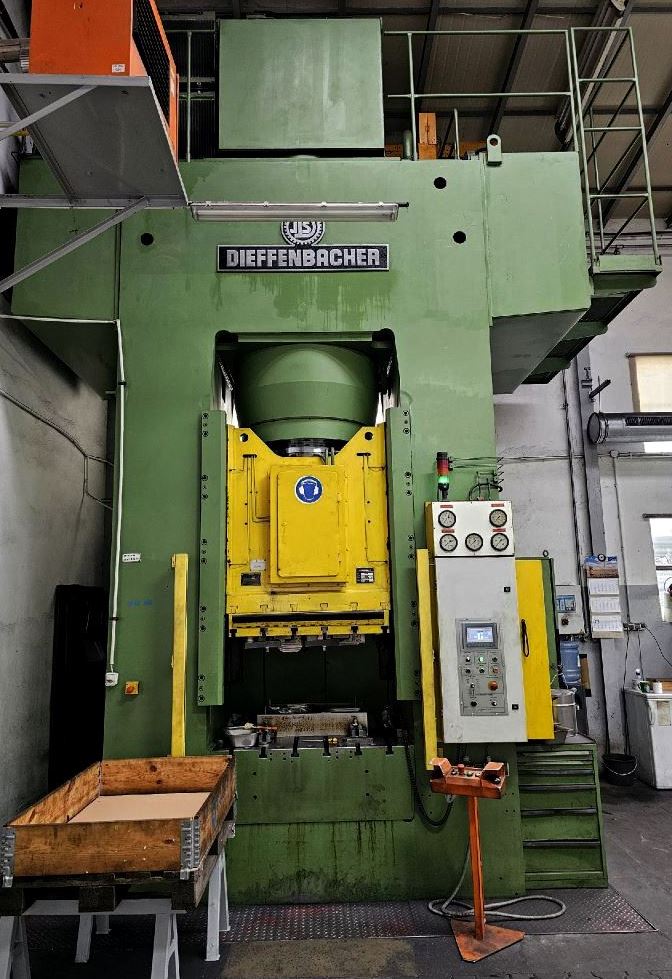

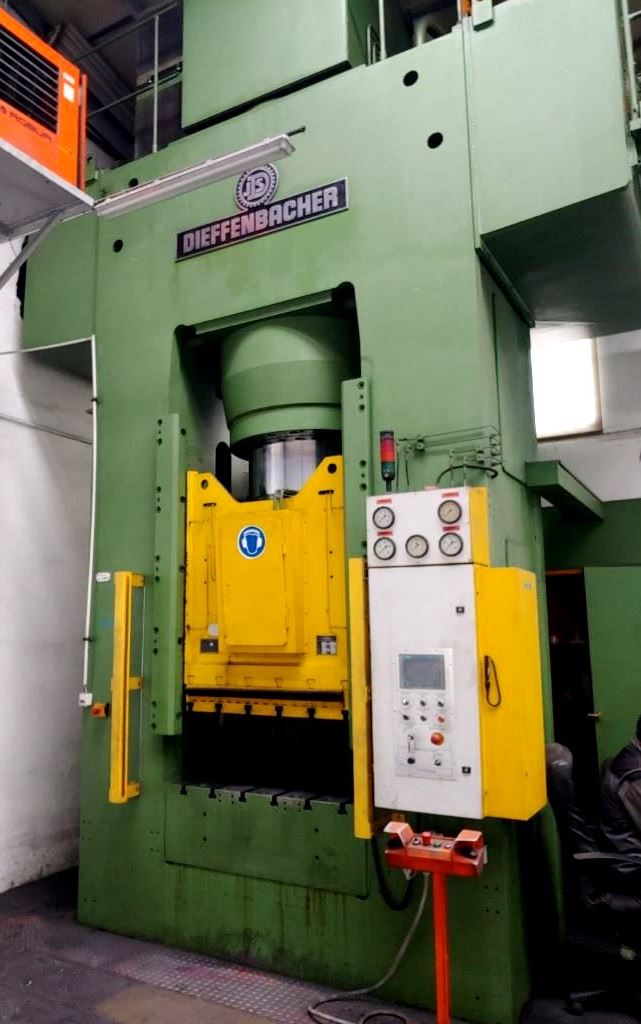

Hydraulische Presse Dieffenbacher P0-F 1250A - 1250 ton
Dieffenbacher P0-F 1250A hydraulische presse - beschreibung
Technische Spezifikationen Dieffenbacher P0-F 1250A (ID:76433)
| Type | Hydraulic press |
|---|---|
| Manufacturer | Dieffenbacher |
| Model | P0-F 1250A |
| Year of manufacture | 1981 |
| Year of overhaul | 2015 |
| Maximum press force | 1250 ton |
| Maximum return force | 90 ton |

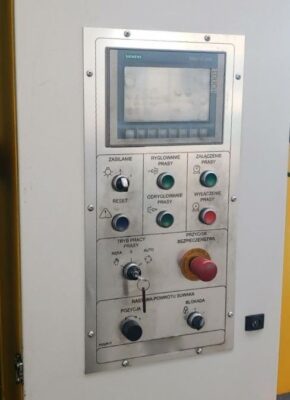

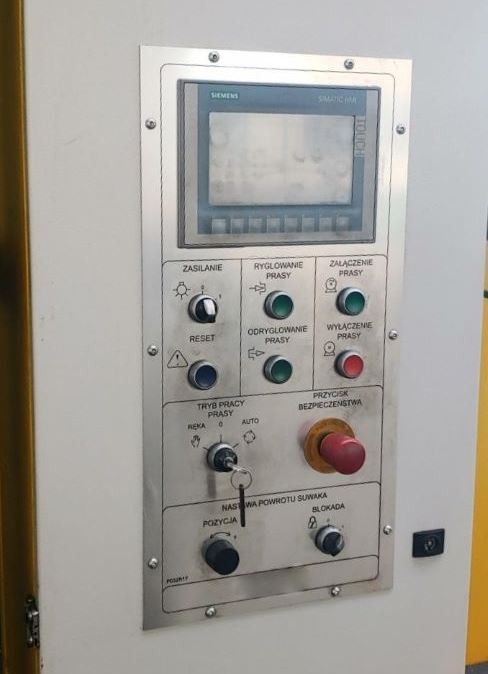

| Control system | Simatic S7 |
| Stroke | 630 mm |

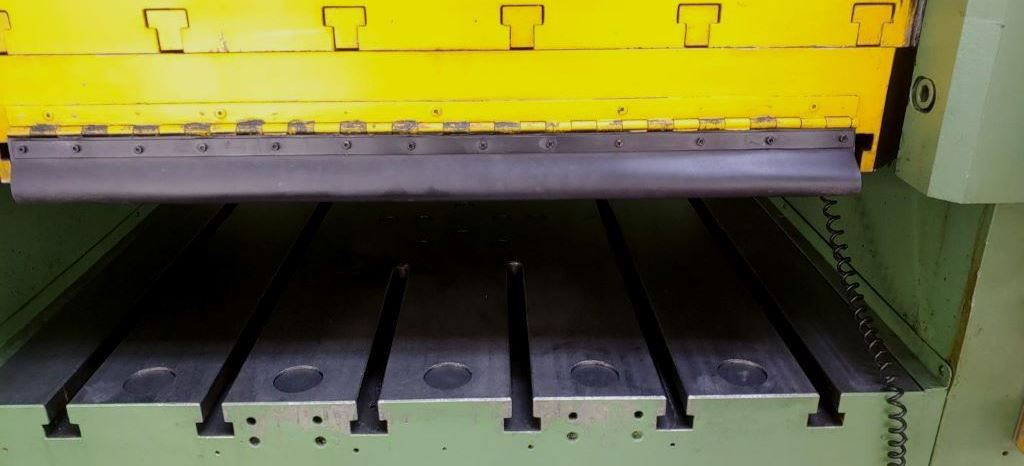

| Table | 1250 x 1250 mm |
| Table height | 900 mm |

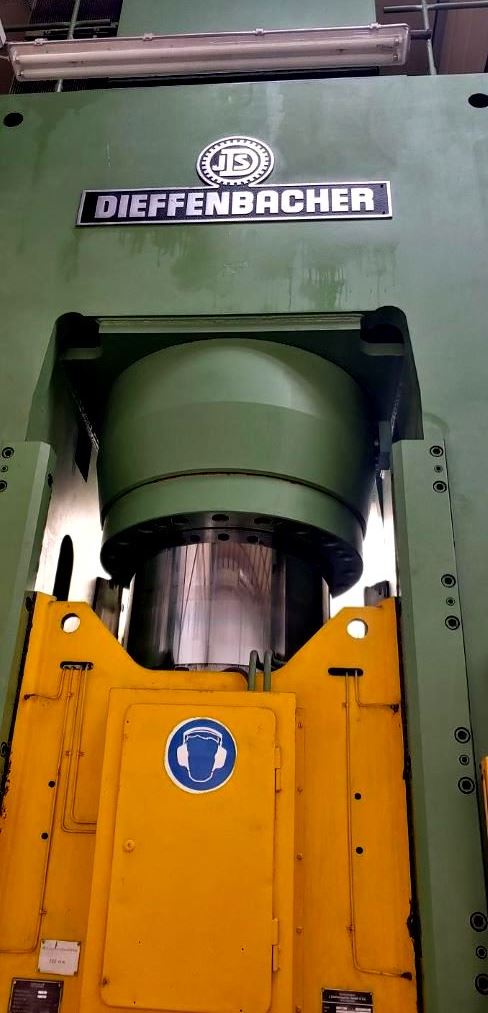

| Piston diameter | 770/800 mm |
| Maximum pressing speed (adjustable) | 28 mm/s |
| Maximum working speed (adjustable) | 8.5 mm/s |
| Maximum return speed (adjustable) | 300 mm/s |
| Descent speed (constant) | 300 mm/s |
| Top ejector force | 10 ton |
| Top ejector return force | 5 ton |
| Top ejector stroke | 100 mm |
| Top ejector descent speed | 100 mm/s |
| Top ejector lift speed | 100 mm/s |
| Bottom die cushion force | 50 ton |
| Bottom die cushion return force | 48.5 ton |
| Bottom die cushion stroke | 400 mm |
| Bottom die cushion descent speed | 150 mm/s |
| Bottom die cushion operating speed | 15 mm/s |
| Bottom die cushion lift speed | 76 mm/s |
| Control pressure | 30 bar |
| Operating pressure | 250 bar |
| Weight | 70 ton |
Hydraulische Presse Dieffenbacher P0-F 1250A - technologische prozesse und operationen
| Einpressen | Das Einpressen ist ein Montagevorgang, bei dem ein Teil unter der Kraft einer Presse in ein anderes eingeführt wird. Die Verbindung entsteht durch Presssitz, wobei die Fügeflächen durch Reibung gehalten werden. Der Prozess gewährleistet feste und präzise Verbindungen ohne Wärme oder Befestigungselemente. Einsatz bei der Montage von Buchsen, Lagern, Stiften und anderen Bauteilen mit festem Sitz. |
|---|---|
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Tiefziehen | Ein Blechzuschnitt wird in das Gesenk auf eine Tiefe gezogen, die seine Querabmessung deutlich übersteigt. Der Prozess erfolgt stufenweise mit Zwischenschritten, um Risse und Falten zu vermeiden. In jeder Stufe wird das Metall allmählich umverteilt, wodurch die Teiletiefe bei gleichbleibender Wandstärke zunimmt. Auf diese Weise entstehen komplexe Hohlteile — Flaschen, Hülsen, Gehäuse. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
