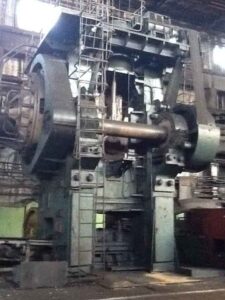

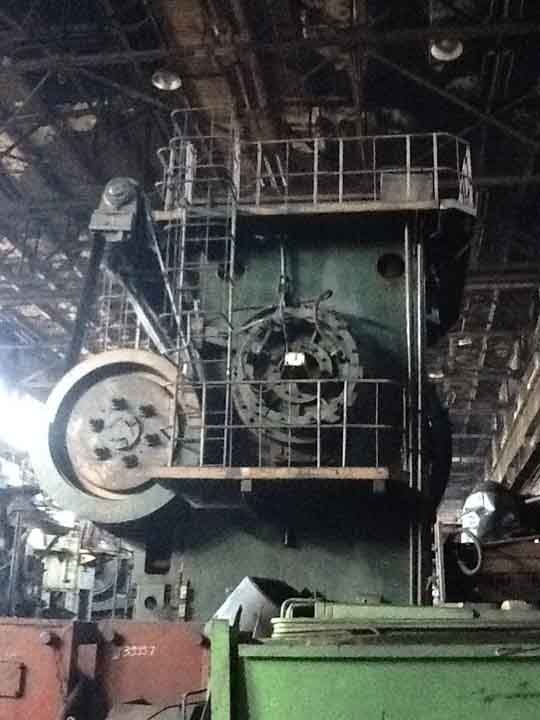

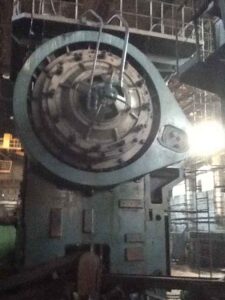

Warmschmiedepresse TMP Voronezh KB8046 - 4000 ton
TMP Voronezh KB8046 warmschmiedepresse - beschreibung
Technische Spezifikationen TMP Voronezh KB8046 (ID:S82498)
| Type | Hot forging press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | KB8046 |
| Rated capacity of the press | 4000 ton |
| Stroke of the slide | 400 mm |
| Number of slide strokes, 1 min. | |
| Continuous | 50 |
| Single | 14 |
| Minimal distance between table and upper plate of the | |
| slide in its extreme lower position | 1200 mm |
| Value of adjustable distance between table and the slide | 10 mm |
| Lower ejector in the table | |
| Number of positions | 2 |
| Stroke value | |
| Mechanical | 20 mm |
| Pneumatic | 50 mm |
| Force per one pusher | |
| Mechanical | 200 kN |
| Pneumatic | 13 kN |
| Dimensions of the table (bolster plate) | |
| Left to right | 1680 mm |
| Front to back | 1620 mm |
| Dimensions of the slide, not less | |
| Left to right | 1470 mm |
| Front to back | 2000 mm |
| Distance between the uprights in the light | 1770 mm |
| Dimensions of openings in the press uprights | |
| Width | 1040 mm |
| Height | 1100 mm |
| Dimensions of the press | |
| Left to right | 6628 mm |
| Font to back | 5700 mm |
| Height of the press above floor level | 7830 mm |
| Weight of the press | 359000 kg |
Warmschmiedepresse TMP Voronezh - technologische prozesse und operationen
| Schmieden | Der Prozess der plastischen Umformung von Metall, bei dem das Werkstück unter Einwirkung von Schlägen oder statischem Druck seine Form ändert. Während des Schmiedens wird das Metallgefüge verdichtet, innere Ungleichmäßigkeiten werden beseitigt und die mechanischen Eigenschaften des Werkstoffs verbessert. Dadurch zeichnen sich geschmiedete Produkte durch hohe Festigkeit und Zuverlässigkeit unter erheblichen Belastungen aus. Das Schmieden dient sowohl der Herstellung fertiger Teile als auch der Vorbereitung von Werkstücken für das anschließende Gesenkschmieden. |
|---|---|
| Warmschmieden | Das Warmschmieden ist ein Verfahren zur Umformung von Metall unter Druck bei erhöhten Temperaturen. Die Erwärmung verringert den Umformwiderstand des Materials und ermöglicht ein leichteres Fließen in die Gesenkhöhlung. Das Verfahren gewährleistet hohe Produktivität und die Möglichkeit, komplexe Formen herzustellen. Einsatz bei der Fertigung von Schmiedeteilen aus Stahl und Legierungen in der Serien- und Massenproduktion. |
| Gesenkschmieden | Das Werkstück wird in einer Gesenkhöhlung umgeformt, die den Metallfluss begrenzt und ihn zwingt, die exakte Form des Werkzeugs auszufüllen. Unter hohem Druck breitet sich das Material in jede Vertiefung und jedes Detail des Gesenks aus und erzeugt ein Teil mit präziser Geometrie. Dieses Verfahren gewährleistet hohe Genauigkeit und Wiederholbarkeit und ist Standard in der Serien- und Massenfertigung komplexer Schmiedeteile. |
| Vorformen | Das Vorformen bereitet das Werkstück auf den Hauptumformvorgang vor, indem es ihm eine angenäherte Form des künftigen Teils verleiht. Das Metall wird im Gesenk verteilt, um das endgültige Füllen zu erleichtern und den Werkzeugverschleiß zu reduzieren. Dieser Zwischenschritt verbessert die Genauigkeit und Qualität des Fertigteils. |
| Lochen | Das Lochen erzeugt ein Loch in einem massiven Werkstück, indem ein Werkzeug durch das Material getrieben wird, ohne es zu entfernen. Das Metall wird seitlich verdrängt und bildet eine durchgehende oder blinde Öffnung, wobei das umgebende Gefüge erhalten bleibt. Der Vorgang wird auf Pressen ausgeführt und bei der Herstellung von Hohlteilen wie Buchsen, Ringen und Wellen eingesetzt. |
