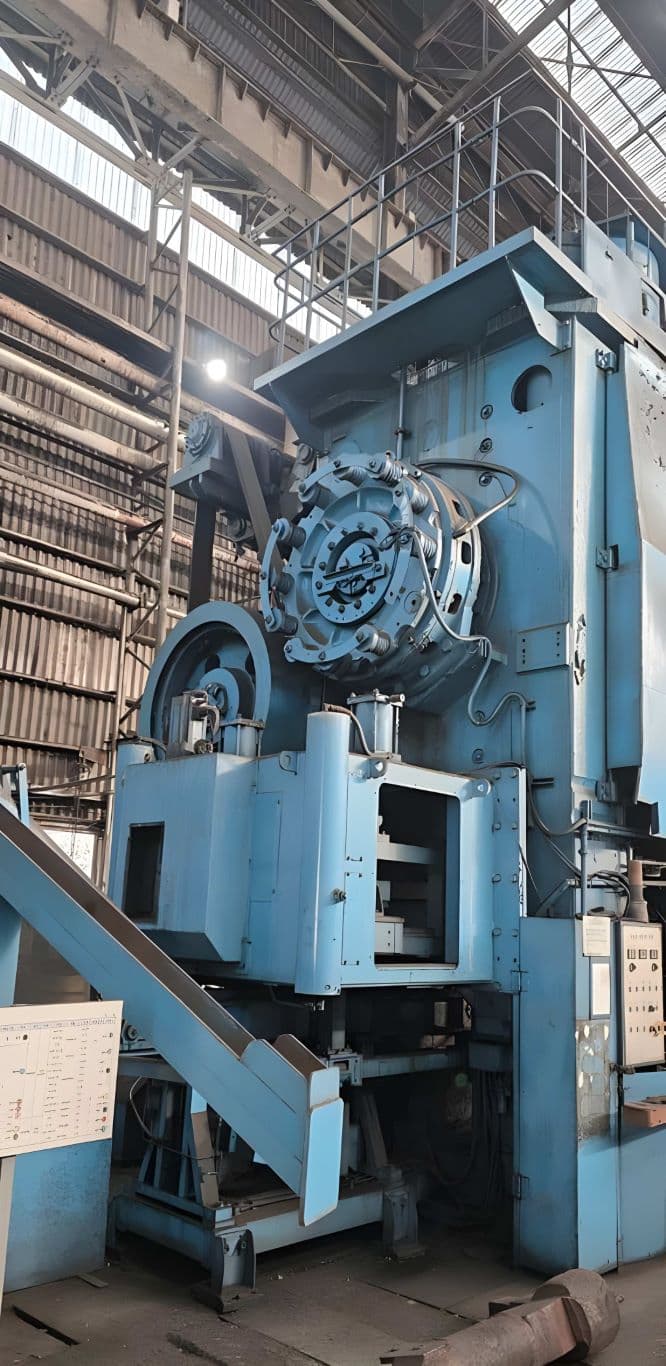

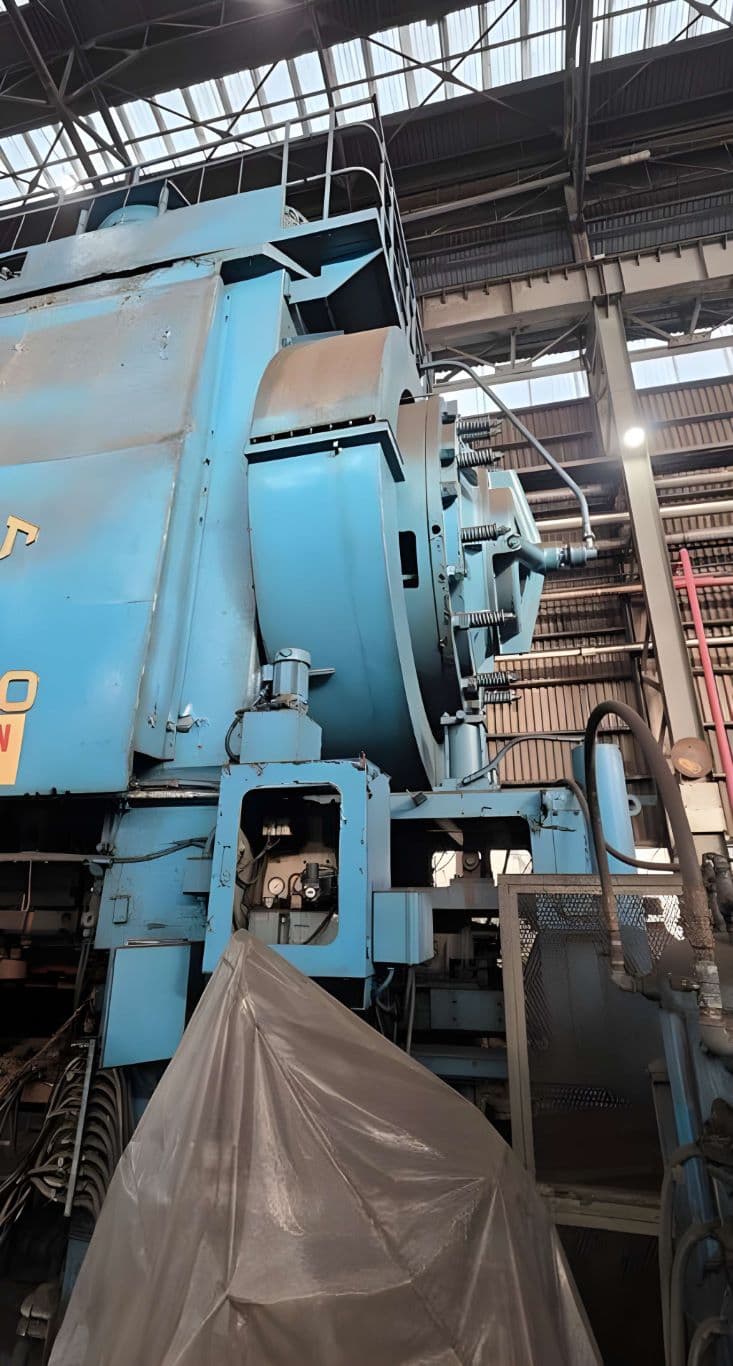

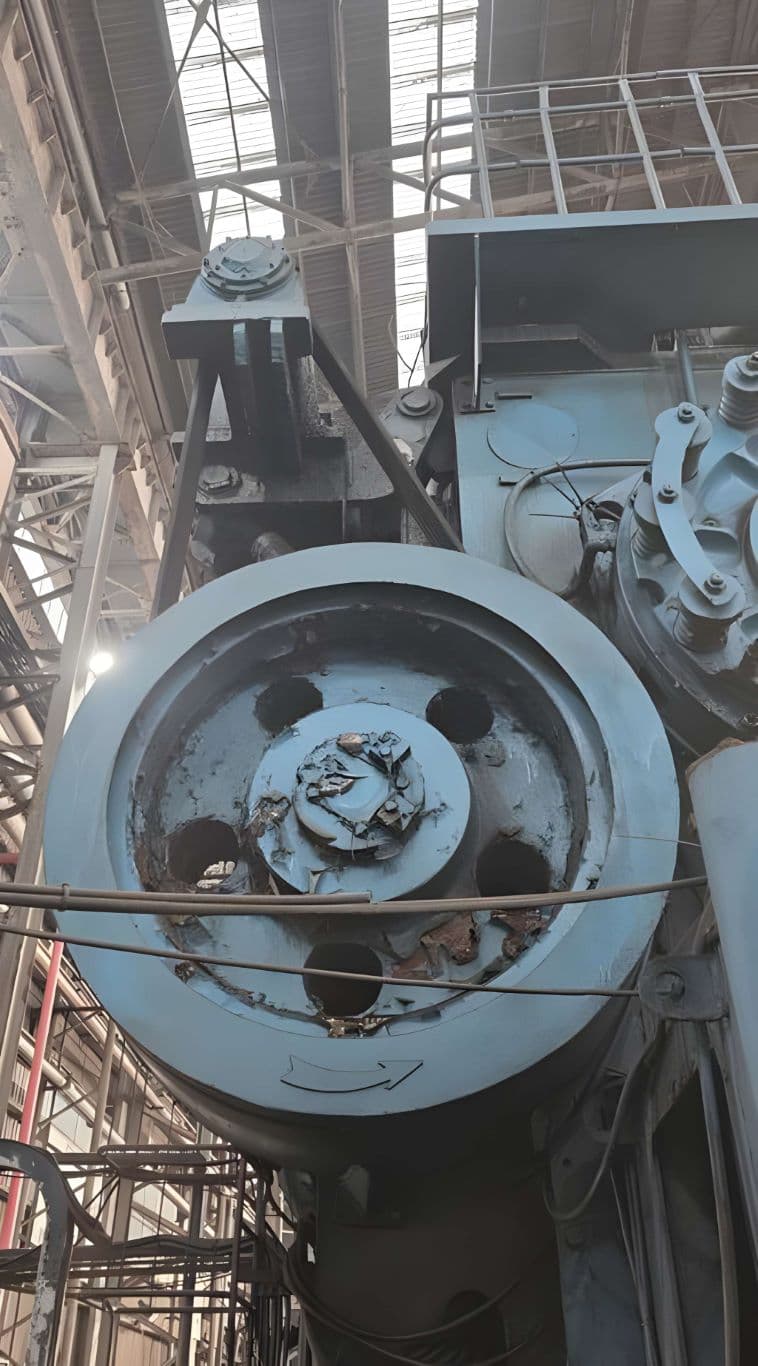

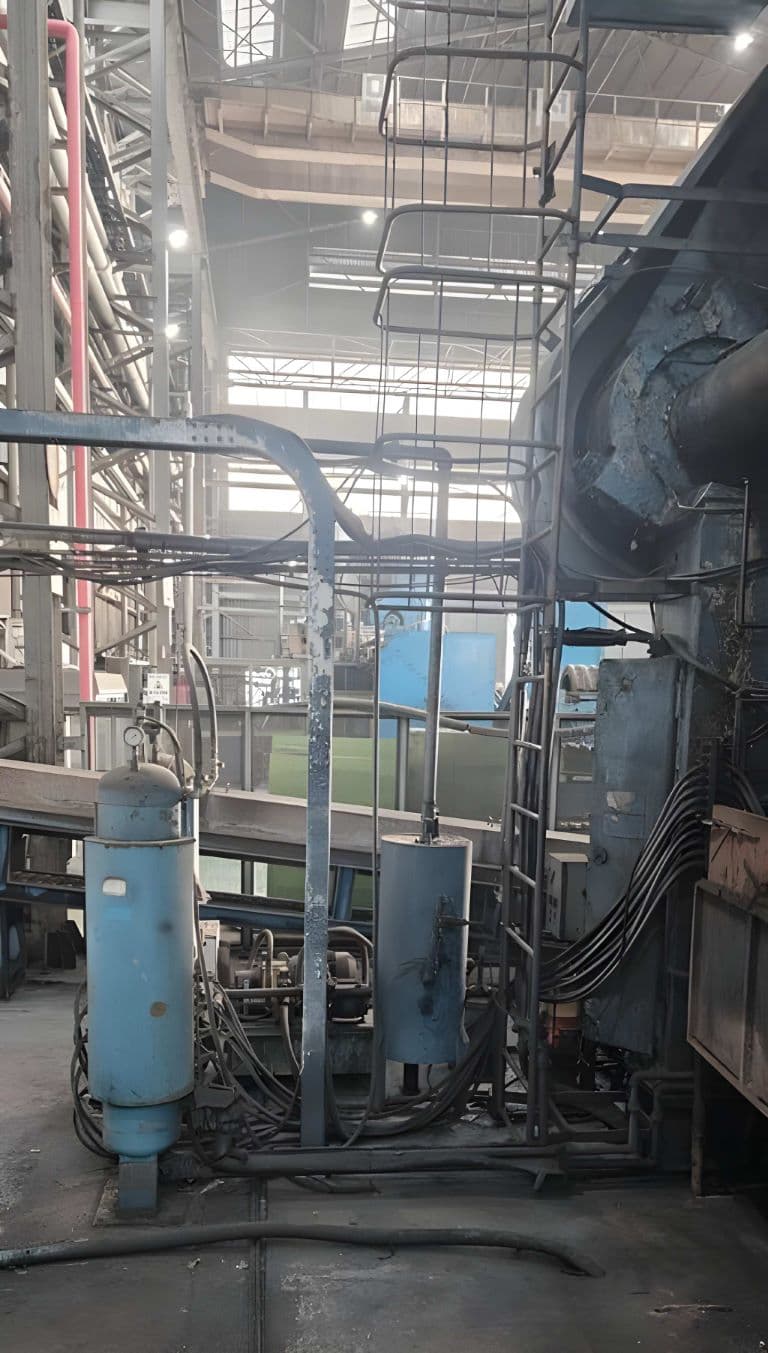

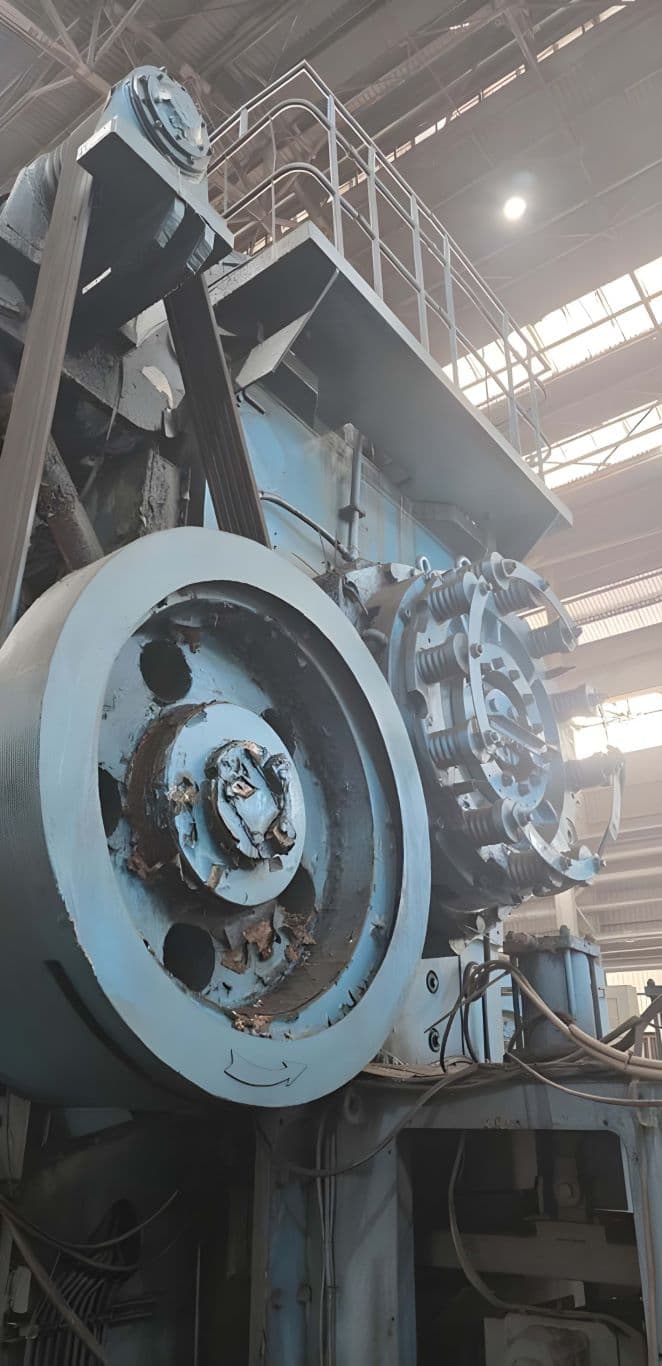

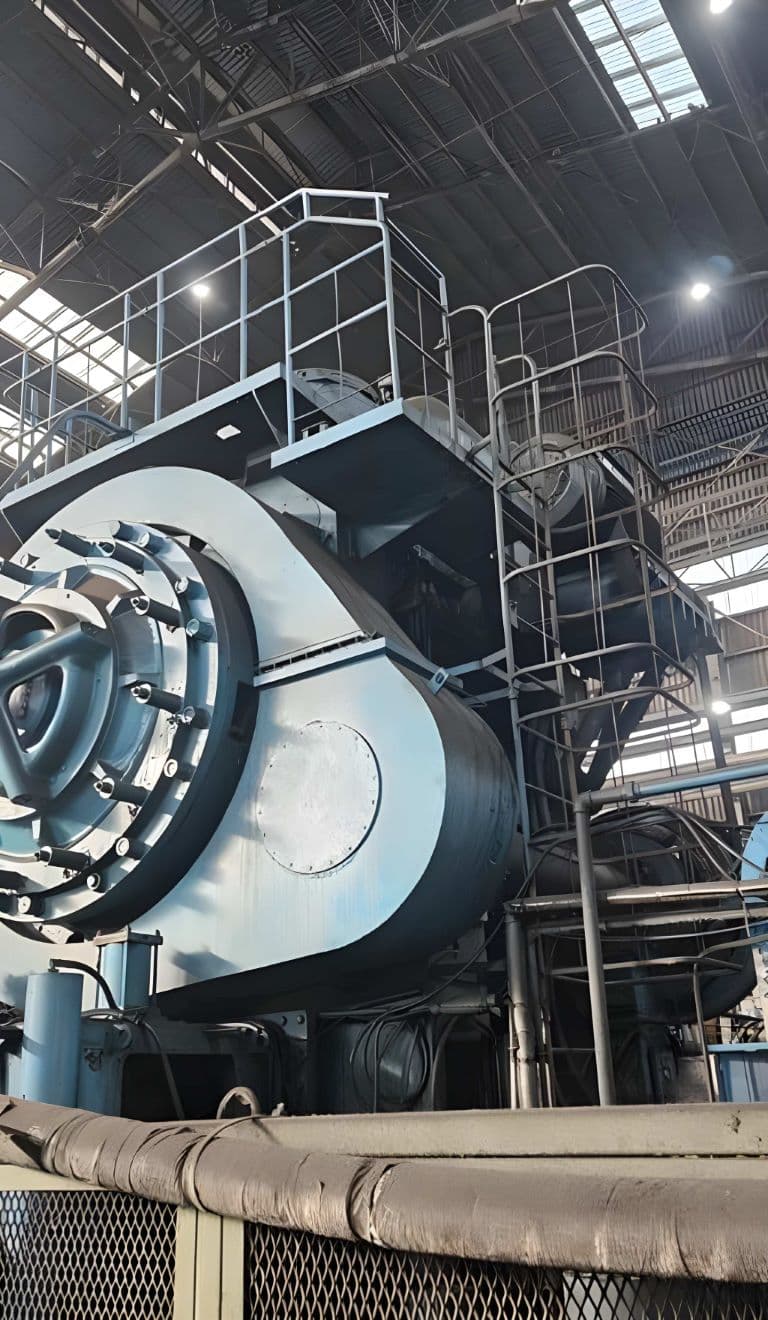

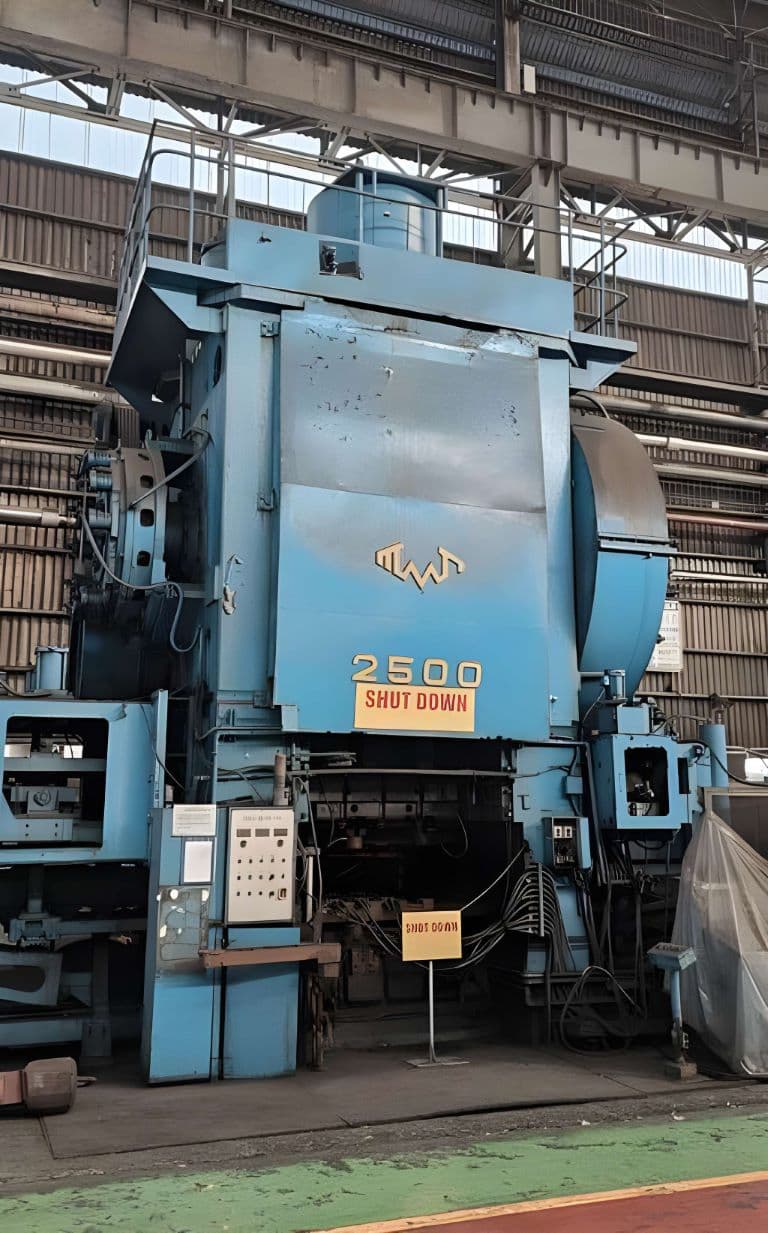

Warmschmiedepresse TMP Voronezh KA8044 - 2500 ton
TMP Voronezh KA8044 warmschmiedepresse - beschreibung
Technische Spezifikationen TMP Voronezh KA8044 (ID:76456)
| Type | Hot forging press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | KA8044 |
| Capacity | 2500 ton |
| Ram stroke | 320 mm |
| SPM (Continuous) | 65 |
| SPM (Discont.) | 18 |
| Shut height | 905 mm |
| Ram adjustment | 10 mm |
| Bed size | 1340 x 1400 mm |
| Side windows | 1320 x 1100 mm |
| Main motor | 3PH x 6P x 440V 150Kw, 60Hz |
| Air pressure | 5-7 Kg/cm2 |
| Upper ejector stroke | 50 mm |
| Lower ejector stroke | 70 mm |
| Press size | 4000 x 6710 mm |
| Weight | 145 ton |
| Hangu 800 Kw induction heater & step feeder | |
| Yom | 2011 |
| Main power | 6Ph 580V 1050KVA, 60Hz |
| Control Power | 3Ph 440V 50KVA, 60Hz |
| Earth for equipment | Neutra |
| Main Circuit type | Thyristor Bridge Inverter |

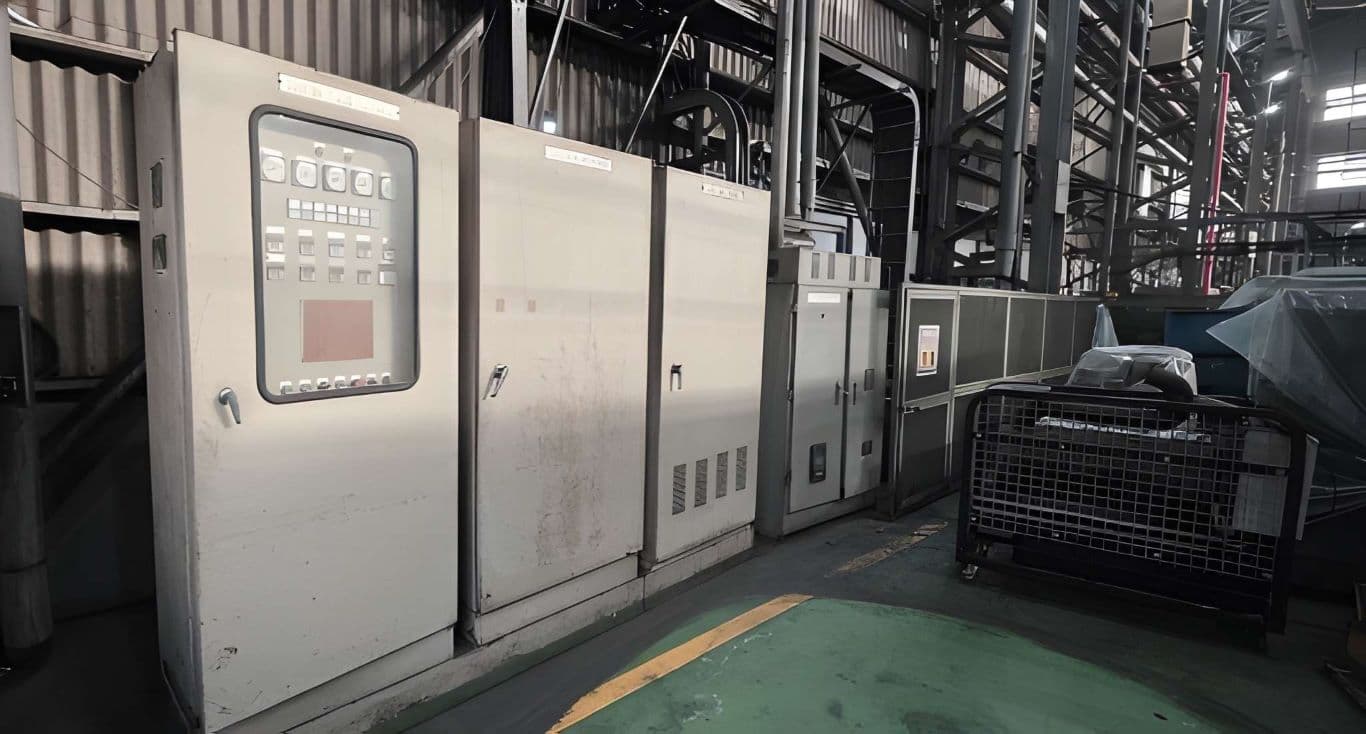

| Control, op. panel | |
| Type | Weight-based fully automatic control |
| Control Part | PLC (Q-Type, Mitsubishi) GOT-1000 (Touch Monitor) |
| Using Power | Control V |
| Water pressure | 3-4 kg/cm2 |
| Water Volume | 850 L/Min |
| Air pressure | 5-7 kg/cm2 |

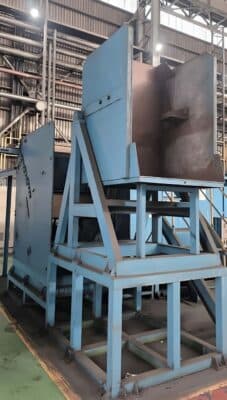

| Material supply device | Step feeder |
Warmschmiedepresse TMP Voronezh - technologische prozesse und operationen
| Schmieden | Der Prozess der plastischen Umformung von Metall, bei dem das Werkstück unter Einwirkung von Schlägen oder statischem Druck seine Form ändert. Während des Schmiedens wird das Metallgefüge verdichtet, innere Ungleichmäßigkeiten werden beseitigt und die mechanischen Eigenschaften des Werkstoffs verbessert. Dadurch zeichnen sich geschmiedete Produkte durch hohe Festigkeit und Zuverlässigkeit unter erheblichen Belastungen aus. Das Schmieden dient sowohl der Herstellung fertiger Teile als auch der Vorbereitung von Werkstücken für das anschließende Gesenkschmieden. |
|---|---|
| Warmschmieden | Das Warmschmieden ist ein Verfahren zur Umformung von Metall unter Druck bei erhöhten Temperaturen. Die Erwärmung verringert den Umformwiderstand des Materials und ermöglicht ein leichteres Fließen in die Gesenkhöhlung. Das Verfahren gewährleistet hohe Produktivität und die Möglichkeit, komplexe Formen herzustellen. Einsatz bei der Fertigung von Schmiedeteilen aus Stahl und Legierungen in der Serien- und Massenproduktion. |
| Gesenkschmieden | Das Werkstück wird in einer Gesenkhöhlung umgeformt, die den Metallfluss begrenzt und ihn zwingt, die exakte Form des Werkzeugs auszufüllen. Unter hohem Druck breitet sich das Material in jede Vertiefung und jedes Detail des Gesenks aus und erzeugt ein Teil mit präziser Geometrie. Dieses Verfahren gewährleistet hohe Genauigkeit und Wiederholbarkeit und ist Standard in der Serien- und Massenfertigung komplexer Schmiedeteile. |
| Vorformen | Das Vorformen bereitet das Werkstück auf den Hauptumformvorgang vor, indem es ihm eine angenäherte Form des künftigen Teils verleiht. Das Metall wird im Gesenk verteilt, um das endgültige Füllen zu erleichtern und den Werkzeugverschleiß zu reduzieren. Dieser Zwischenschritt verbessert die Genauigkeit und Qualität des Fertigteils. |
| Lochen | Das Lochen erzeugt ein Loch in einem massiven Werkstück, indem ein Werkzeug durch das Material getrieben wird, ohne es zu entfernen. Das Metall wird seitlich verdrängt und bildet eine durchgehende oder blinde Öffnung, wobei das umgebende Gefüge erhalten bleibt. Der Vorgang wird auf Pressen ausgeführt und bei der Herstellung von Hohlteilen wie Buchsen, Ringen und Wellen eingesetzt. |
