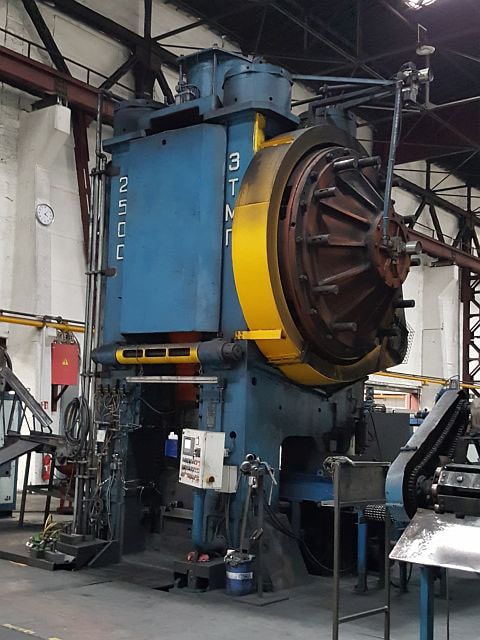

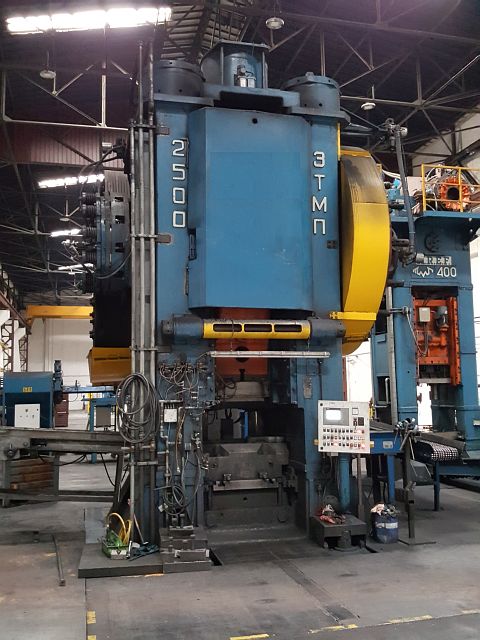

Warmschmiedepresse TMP Voronezh K8544 - 2500 ton
TMP Voronezh K8544 warmschmiedepresse - beschreibung
Technische Spezifikationen TMP Voronezh K8544 (ID:S84368)
| Type | Hot forging press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | K8544 |
| Year | 1970 |
| Modernization | 2016 |
| Drive system | eccentric / crank |
| Total force (nominal) | 2500 ton |
| Table surface (left-right) | 1400 mm |
| Table surface (front-back) | 1200 mm |
| Table surface (left-right) | 1120 mm |
| Table surface (front-back) | 1070 mm |
| Stroke | 350 mm |
| Stroke rate (max.) | 60 /min |
| Slide adjustment | 10 mm |
| Shut height (stroke down, adjustment up), BDC | 900 mm |
| Passline opening (free passage in side columns) | 720 mm |
| Free passage between side columns (height) | 890 mm |
| Mains voltage | 380 V |
| Mains frequency | 50 Hz |
| Total height | 8250 mm |
| Height above floor level | 6400 mm |
| Total weight approx. | 198000 kg |
Warmschmiedepresse TMP Voronezh - technologische prozesse und operationen
| Schmieden | Der Prozess der plastischen Umformung von Metall, bei dem das Werkstück unter Einwirkung von Schlägen oder statischem Druck seine Form ändert. Während des Schmiedens wird das Metallgefüge verdichtet, innere Ungleichmäßigkeiten werden beseitigt und die mechanischen Eigenschaften des Werkstoffs verbessert. Dadurch zeichnen sich geschmiedete Produkte durch hohe Festigkeit und Zuverlässigkeit unter erheblichen Belastungen aus. Das Schmieden dient sowohl der Herstellung fertiger Teile als auch der Vorbereitung von Werkstücken für das anschließende Gesenkschmieden. |
|---|---|
| Warmschmieden | Das Warmschmieden ist ein Verfahren zur Umformung von Metall unter Druck bei erhöhten Temperaturen. Die Erwärmung verringert den Umformwiderstand des Materials und ermöglicht ein leichteres Fließen in die Gesenkhöhlung. Das Verfahren gewährleistet hohe Produktivität und die Möglichkeit, komplexe Formen herzustellen. Einsatz bei der Fertigung von Schmiedeteilen aus Stahl und Legierungen in der Serien- und Massenproduktion. |
| Gesenkschmieden | Das Werkstück wird in einer Gesenkhöhlung umgeformt, die den Metallfluss begrenzt und ihn zwingt, die exakte Form des Werkzeugs auszufüllen. Unter hohem Druck breitet sich das Material in jede Vertiefung und jedes Detail des Gesenks aus und erzeugt ein Teil mit präziser Geometrie. Dieses Verfahren gewährleistet hohe Genauigkeit und Wiederholbarkeit und ist Standard in der Serien- und Massenfertigung komplexer Schmiedeteile. |
| Vorformen | Das Vorformen bereitet das Werkstück auf den Hauptumformvorgang vor, indem es ihm eine angenäherte Form des künftigen Teils verleiht. Das Metall wird im Gesenk verteilt, um das endgültige Füllen zu erleichtern und den Werkzeugverschleiß zu reduzieren. Dieser Zwischenschritt verbessert die Genauigkeit und Qualität des Fertigteils. |
| Lochen | Das Lochen erzeugt ein Loch in einem massiven Werkstück, indem ein Werkzeug durch das Material getrieben wird, ohne es zu entfernen. Das Metall wird seitlich verdrängt und bildet eine durchgehende oder blinde Öffnung, wobei das umgebende Gefüge erhalten bleibt. Der Vorgang wird auf Pressen ausgeführt und bei der Herstellung von Hohlteilen wie Buchsen, Ringen und Wellen eingesetzt. |
