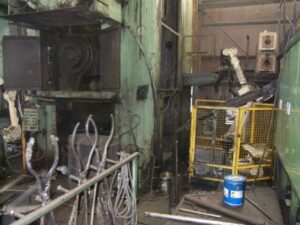

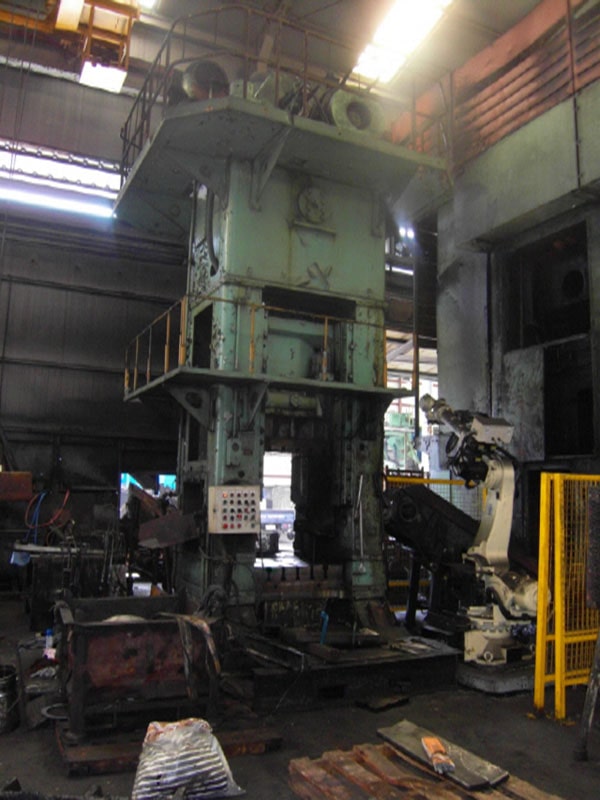

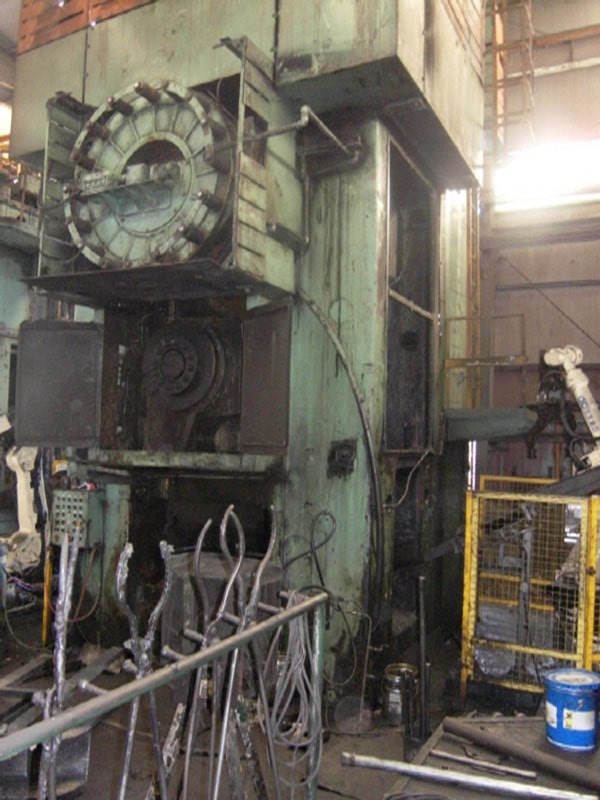

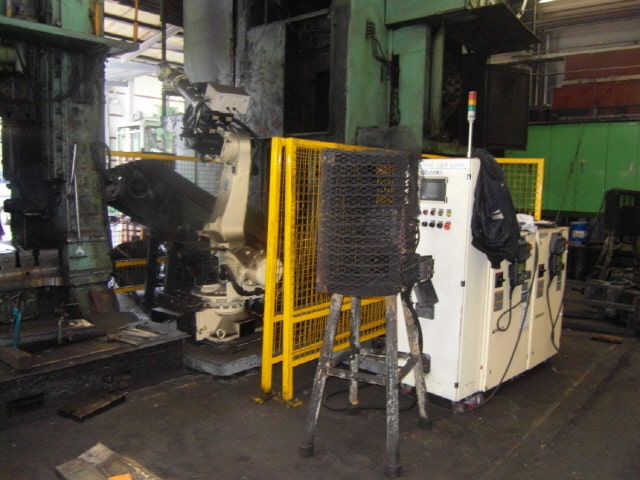

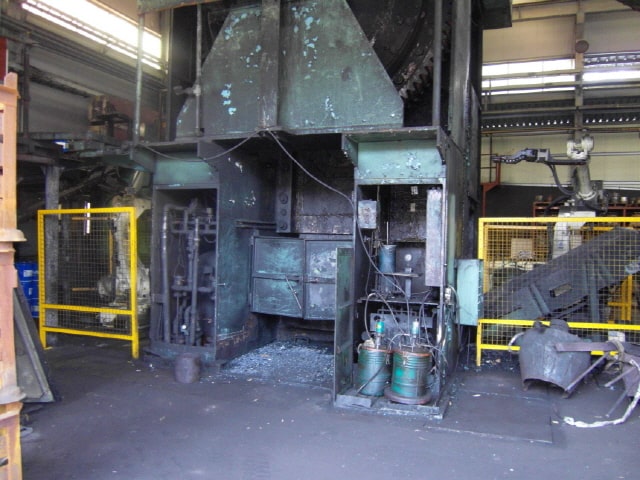

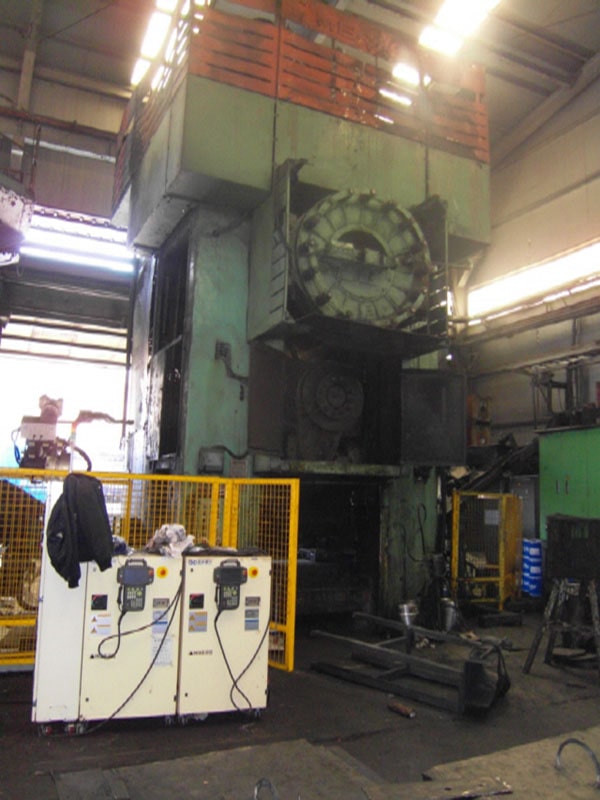

Warmschmiedepresse Smeral LZK 4000 A - 4000 ton
Smeral LZK 4000 A warmschmiedepresse - beschreibung
Technische Spezifikationen Smeral LZK 4000 A (ID:S85971)
| Type | Hot forging press |
|---|---|
| Manufacturer | Smeral |
| Model | LZK 4000 A |
| Year of manufacture | 1985 |
| Year of overhaul | 2003 |
| Capacity | 4000 ton |
| Ram stroke | 380 mm |
| SPM | 60 |
| Width between uprights | 1580 mm |
| Shut height | 1000 mm |
| Ram adjustment | 20 mm |
| Table size | 1520 X 1600 mm |
| Slide size | 1470 X 1400 mm |
| Stroke of upper ejector | 50 mm |
| Ejecting force of upper ejector | 105 kN |
| Stroke of lower ejector | 80 mm |
| Ejecting force of lower ejector | 140 kN |
| Press height above floor | 8100 mm |
| Press dimension | |
| — Hegith | 9150 mm |
| — Width | 4720 mm |
| — Length | 4640 mm |
| Main drive motor output | 200 kW |
| Press weight | 250 ton |
Warmschmiedepresse Smeral - technologische prozesse und operationen
| Schmieden | Der Prozess der plastischen Umformung von Metall, bei dem das Werkstück unter Einwirkung von Schlägen oder statischem Druck seine Form ändert. Während des Schmiedens wird das Metallgefüge verdichtet, innere Ungleichmäßigkeiten werden beseitigt und die mechanischen Eigenschaften des Werkstoffs verbessert. Dadurch zeichnen sich geschmiedete Produkte durch hohe Festigkeit und Zuverlässigkeit unter erheblichen Belastungen aus. Das Schmieden dient sowohl der Herstellung fertiger Teile als auch der Vorbereitung von Werkstücken für das anschließende Gesenkschmieden. |
|---|---|
| Warmschmieden | Das Warmschmieden ist ein Verfahren zur Umformung von Metall unter Druck bei erhöhten Temperaturen. Die Erwärmung verringert den Umformwiderstand des Materials und ermöglicht ein leichteres Fließen in die Gesenkhöhlung. Das Verfahren gewährleistet hohe Produktivität und die Möglichkeit, komplexe Formen herzustellen. Einsatz bei der Fertigung von Schmiedeteilen aus Stahl und Legierungen in der Serien- und Massenproduktion. |
| Gesenkschmieden | Das Werkstück wird in einer Gesenkhöhlung umgeformt, die den Metallfluss begrenzt und ihn zwingt, die exakte Form des Werkzeugs auszufüllen. Unter hohem Druck breitet sich das Material in jede Vertiefung und jedes Detail des Gesenks aus und erzeugt ein Teil mit präziser Geometrie. Dieses Verfahren gewährleistet hohe Genauigkeit und Wiederholbarkeit und ist Standard in der Serien- und Massenfertigung komplexer Schmiedeteile. |
| Vorformen | Das Vorformen bereitet das Werkstück auf den Hauptumformvorgang vor, indem es ihm eine angenäherte Form des künftigen Teils verleiht. Das Metall wird im Gesenk verteilt, um das endgültige Füllen zu erleichtern und den Werkzeugverschleiß zu reduzieren. Dieser Zwischenschritt verbessert die Genauigkeit und Qualität des Fertigteils. |
| Lochen | Das Lochen erzeugt ein Loch in einem massiven Werkstück, indem ein Werkzeug durch das Material getrieben wird, ohne es zu entfernen. Das Metall wird seitlich verdrängt und bildet eine durchgehende oder blinde Öffnung, wobei das umgebende Gefüge erhalten bleibt. Der Vorgang wird auf Pressen ausgeführt und bei der Herstellung von Hohlteilen wie Buchsen, Ringen und Wellen eingesetzt. |
