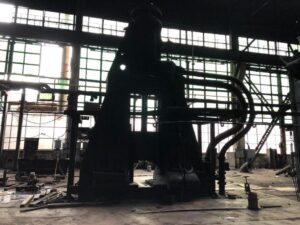

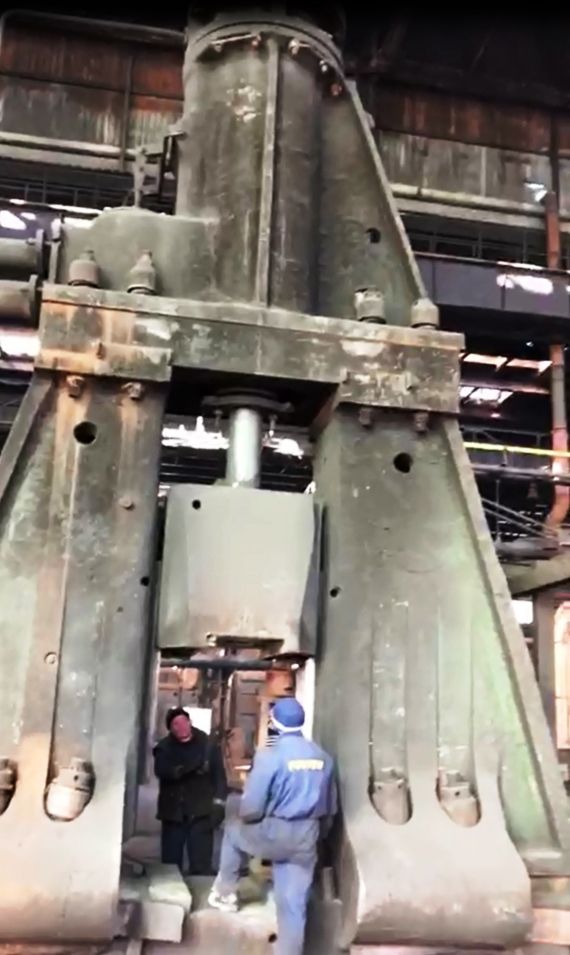

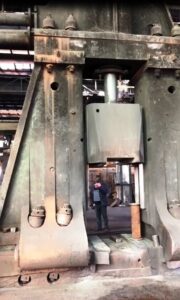

Schmiedehammer ICP-TCM 10 ton - 10 ton
ICP-TCM 10 ton schmiedehammer - beschreibung
ICP-TCM 10 ton video (ID:75632)
Technische Spezifikationen ICP-TCM 10 ton (ID:75632)
| Type | Forging hammer |
|---|---|
| Manufacturer | ICP-TCM |
| Model | 10 ton |
| Year of manufacture | 1984 |
| Weight of falling parts | 10000 kg |
| Maximum energy | 25000 kgm |
| Maximum piston stroke | 1400 mm |
| Distance between slides | 1000 mm |
| Cylinder diameter | 750 mm |
| Diameter control valve | 300 mm |
| Dimensions | |
| Height | 10450 mm |
| Height above ground | 7285 mm |
| Length in a horizontal chamber (without air ducts) | 3700 mm |
| Width (without nozzles) | 2100 mm |
| Number of beats per minute | 100 |
| Normal working pressure | 7-9 daN / cm2 |
Schmiedehammer ICP-TCM - technologische prozesse und operationen
| Schmieden | Der Prozess der plastischen Umformung von Metall, bei dem das Werkstück unter Einwirkung von Schlägen oder statischem Druck seine Form ändert. Während des Schmiedens wird das Metallgefüge verdichtet, innere Ungleichmäßigkeiten werden beseitigt und die mechanischen Eigenschaften des Werkstoffs verbessert. Dadurch zeichnen sich geschmiedete Produkte durch hohe Festigkeit und Zuverlässigkeit unter erheblichen Belastungen aus. Das Schmieden dient sowohl der Herstellung fertiger Teile als auch der Vorbereitung von Werkstücken für das anschließende Gesenkschmieden. |
|---|---|
| Warmschmieden | Das Warmschmieden ist ein Verfahren zur Umformung von Metall unter Druck bei erhöhten Temperaturen. Die Erwärmung verringert den Umformwiderstand des Materials und ermöglicht ein leichteres Fließen in die Gesenkhöhlung. Das Verfahren gewährleistet hohe Produktivität und die Möglichkeit, komplexe Formen herzustellen. Einsatz bei der Fertigung von Schmiedeteilen aus Stahl und Legierungen in der Serien- und Massenproduktion. |
| Gesenkschmieden | Das Werkstück wird in einer Gesenkhöhlung umgeformt, die den Metallfluss begrenzt und ihn zwingt, die exakte Form des Werkzeugs auszufüllen. Unter hohem Druck breitet sich das Material in jede Vertiefung und jedes Detail des Gesenks aus und erzeugt ein Teil mit präziser Geometrie. Dieses Verfahren gewährleistet hohe Genauigkeit und Wiederholbarkeit und ist Standard in der Serien- und Massenfertigung komplexer Schmiedeteile. |
| Gesenkschmieden | Ein Verfahren der Warmmassivumformung, bei dem das Werkstück durch die Energie eines fallenden Bären umgeformt wird. Unter der Schlagwirkung füllt das Metall die Gesenkhöhlung aus, bildet deren Geometrie nach und nimmt die Form des Fertigteils an. Das Verfahren zeichnet sich durch hohe Produktivität und Wiederholgenauigkeit aus und ist in der Serien- und Massenfertigung gefragt. |
