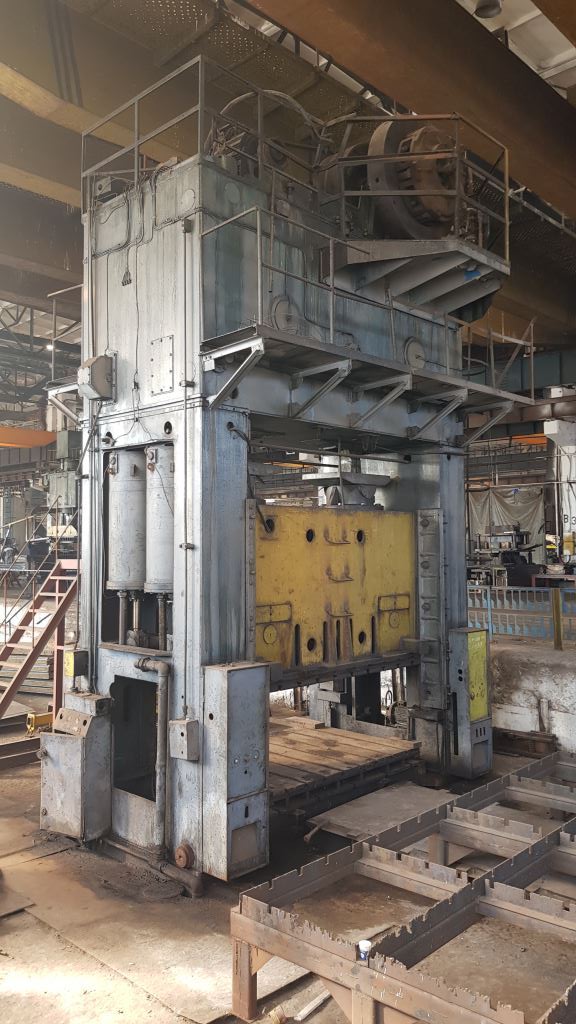

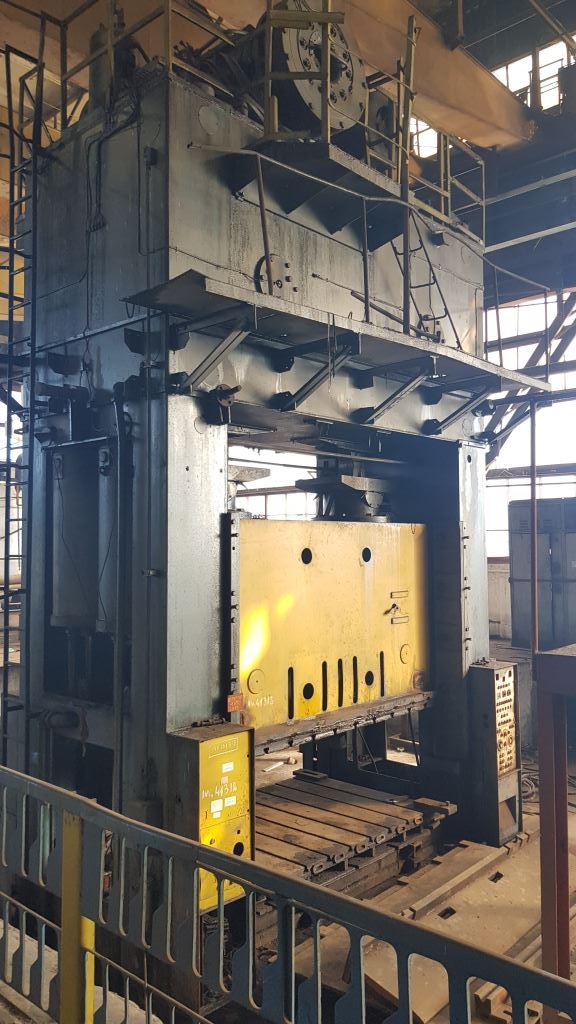

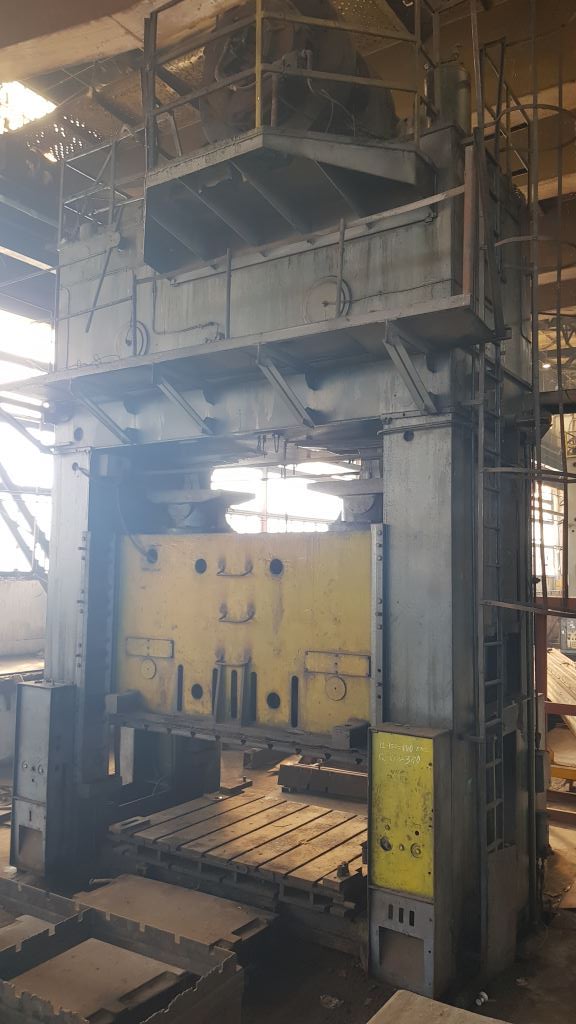

Stanzpresse Erfurt PKZZ I 800 - 800 ton
Erfurt PKZZ I 800 stanzpresse - beschreibung
Technische Spezifikationen Erfurt PKZZ I 800 (ID:75839)
| Typ | Stanzpresse |
| Hersteller | Erfurt |
| Modell | PKZZ I 800 |
| Max. Slider force | 800 ton |
| Number of single strokes per minute | 14 |
| Ram stroke | 500 mm |
| Shut height | 1050 mm |
| Slide adjustment | 500 mm |
| Table cushion | |
| Max. stroke | 200 mm |
| Stroke adjustment | 200 mm |
| Max. with holding force | 1570 kN |
| Max. ejection force | 245 kN |

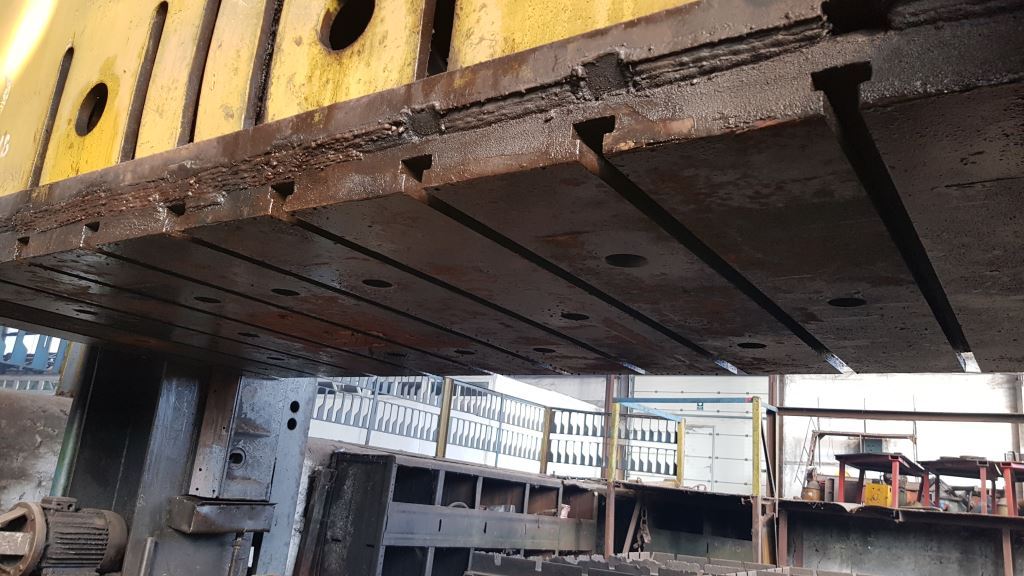

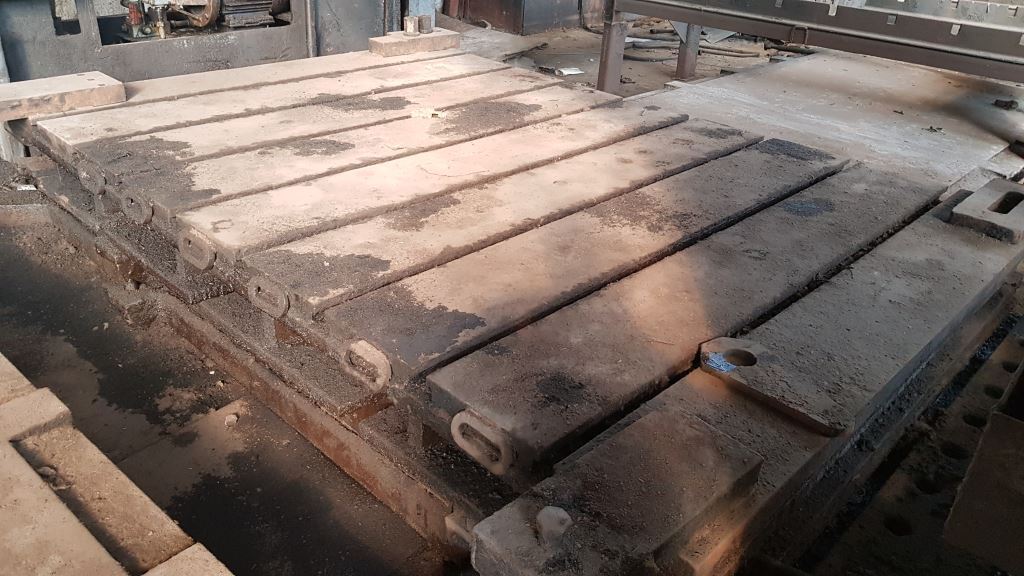

| Table dimensions | 3150 x 1600 mm |
| Aperture in a table | 3750 х 1120 mm |
| Slide dimensions | 3100 x 1600 mm |
| Passage between columns | 3150 mm |
| Distance between a table and a slider at the bottom position of a slider and adjustment upwards | 1100 mm |
| Height from the floor to the top of the table | 600 mm |
| Number of bars in the ejector ram | 5 pcs |
| Track bouncers | 50 mm |
| The total force bouncers | 245 kN |
| Main motor output | 100 kW |
| Press height above floor | 8430 mm |
| Weight | 145 ton |
Stanzpresse Erfurt PKZZ I 800 - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
