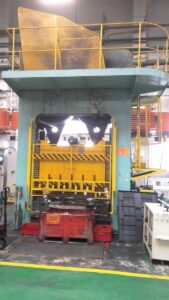

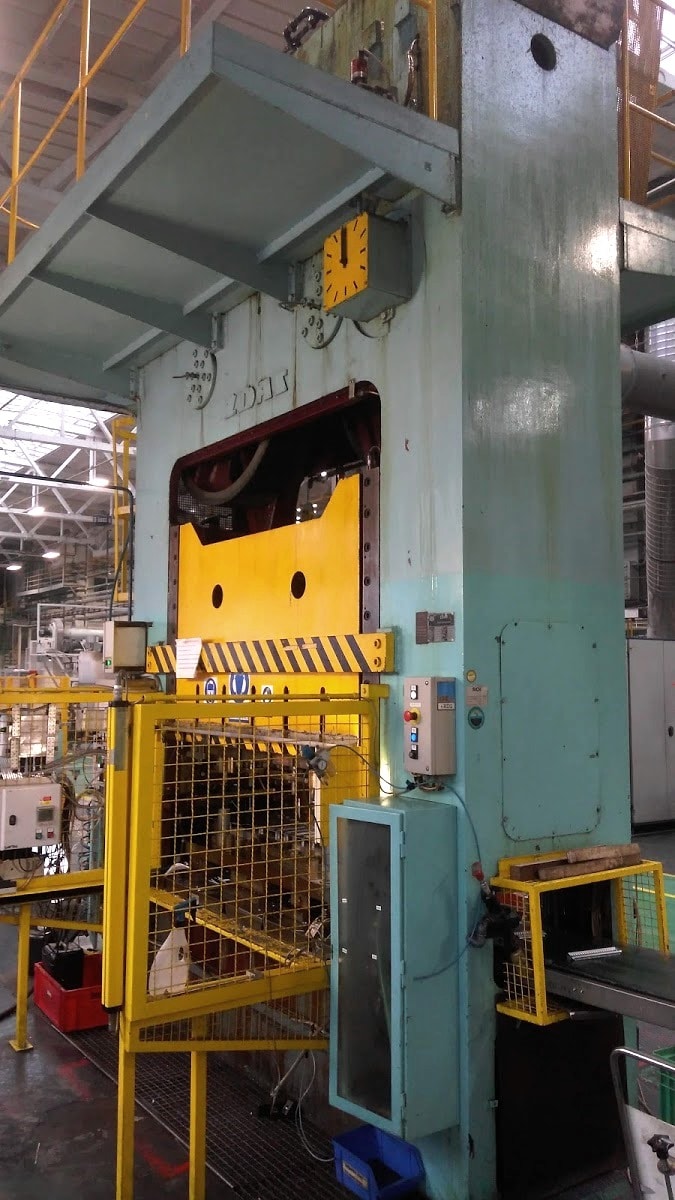

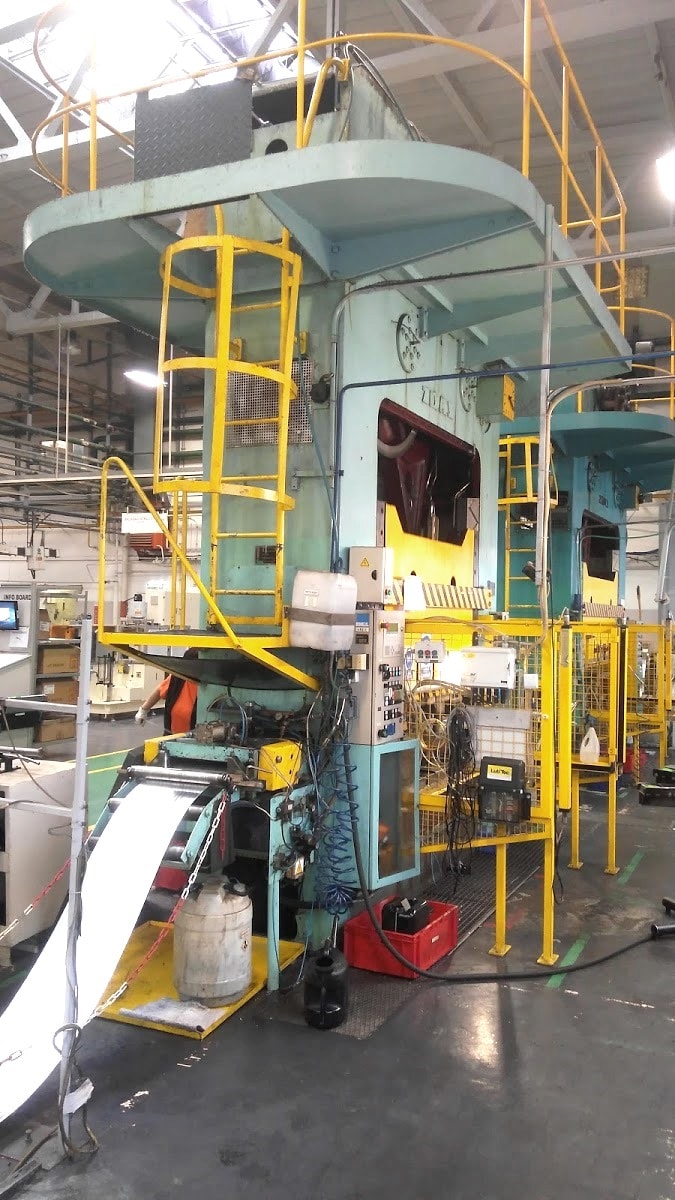

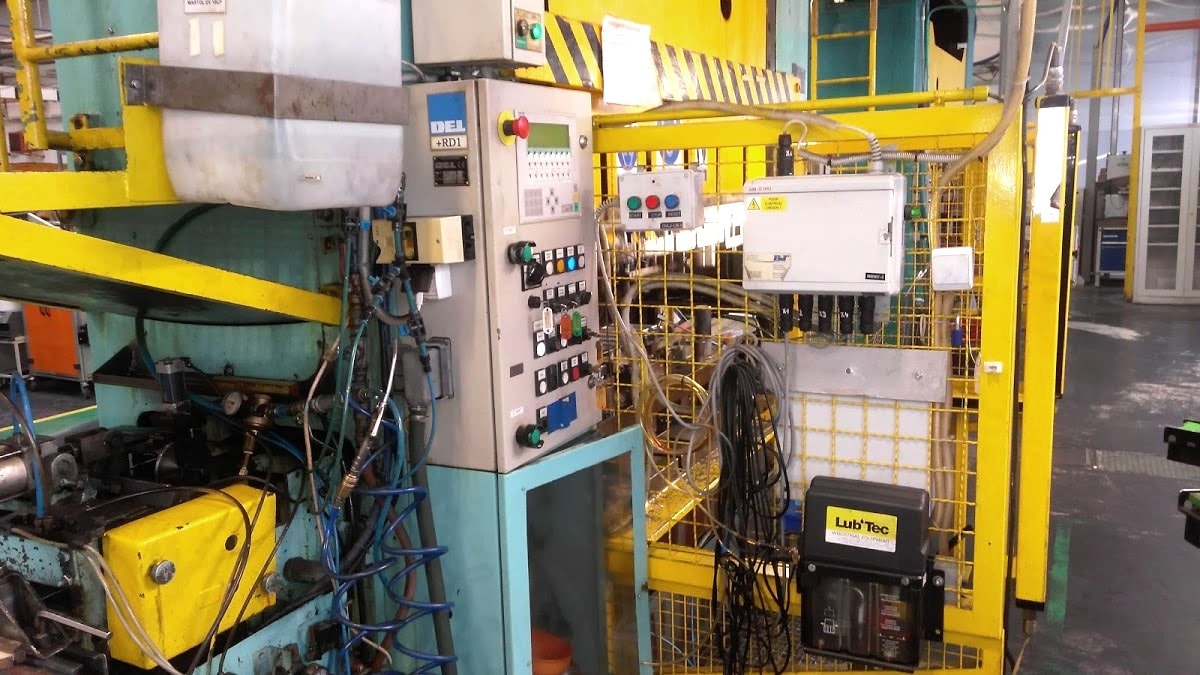

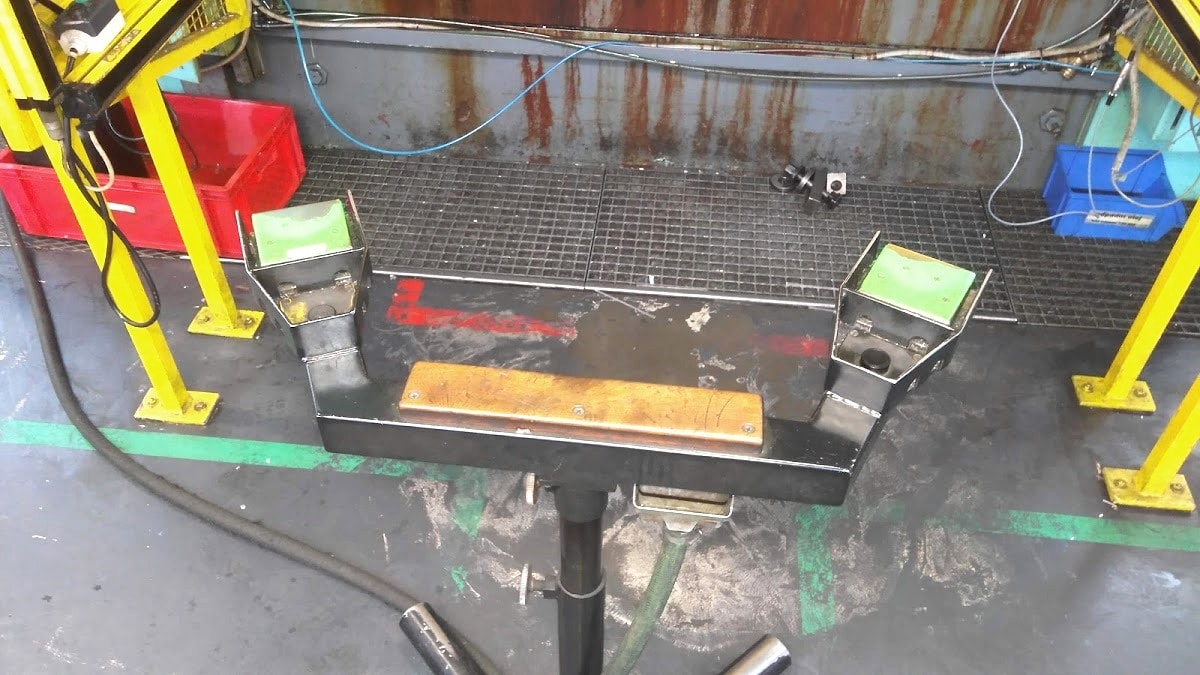

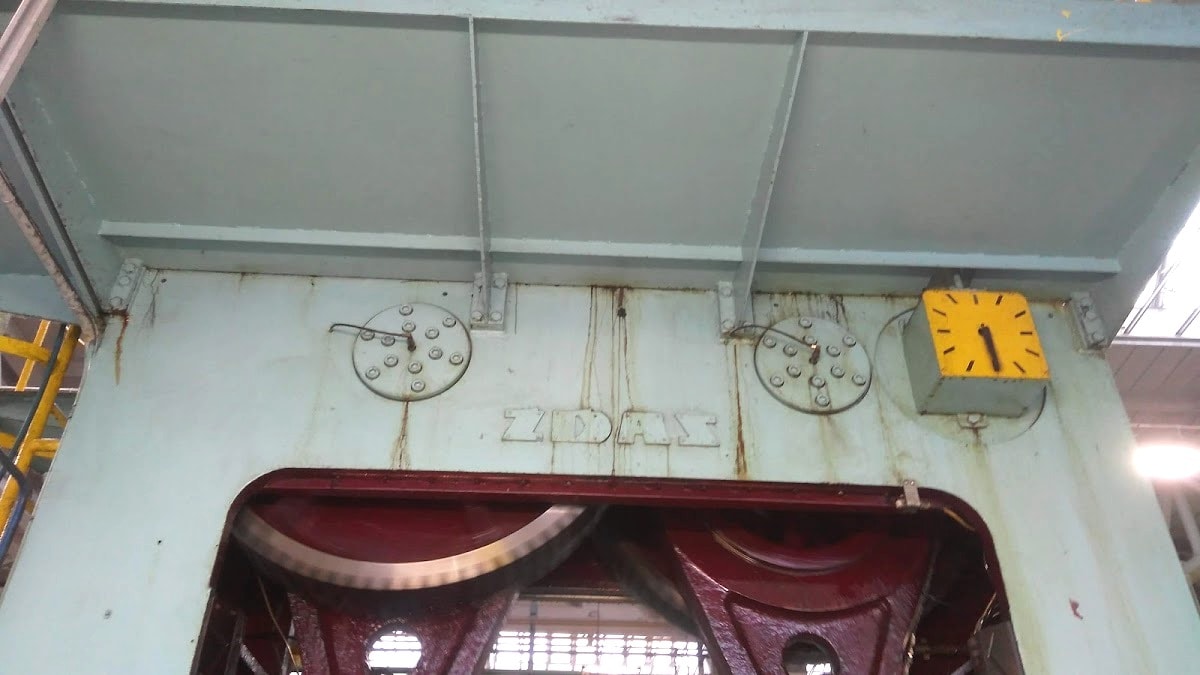

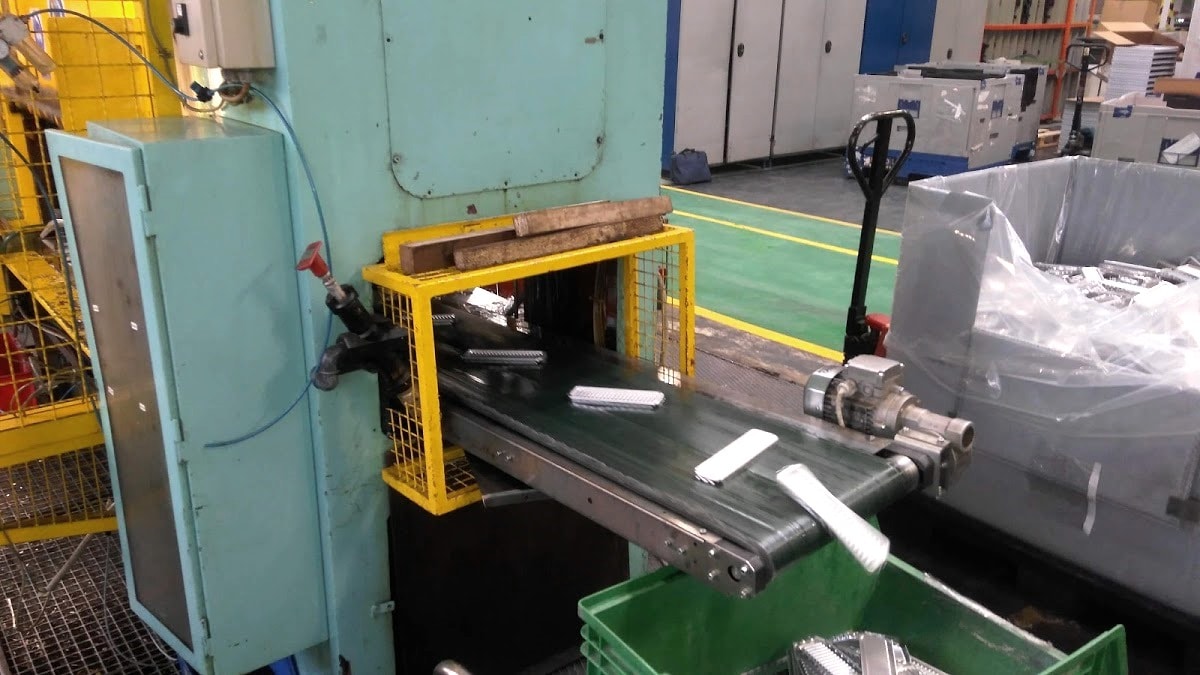

Stanzpresse Zdas LUD 500 - 500 ton
Zdas LUD 500 stanzpresse - beschreibung
Technische Spezifikationen Zdas LUD 500 (ID:75544)
| Type | Stamping press |
|---|---|
| Manufacturer | Zdas |
| Model | LUD 500 |
| Nominal force | 500 ton |
| Dimensions of press clamping plate | 950 x 1998 mm |
| Clamping plate thickness | 160 mm |
| Sink in table | 1750 x 700 mm |
| Clamping surface | 1900 x 870 mm |
| Number of strokes min | 20 |
| Ram adjustment | 130 mm |
| Ram travel | 315 mm |
| Clamped height | 682.5 mm |
| Lower ejector force | 100 ton |
| Top ejector force | 78.4 kN |
| Height of press working surface | 750 mm |
| Output of main motor | 55 kW |
| Floor area of the press | 3200 x 2200 mm |
| Press height | 5500 mm |
| Machine weight | 40100 kg |

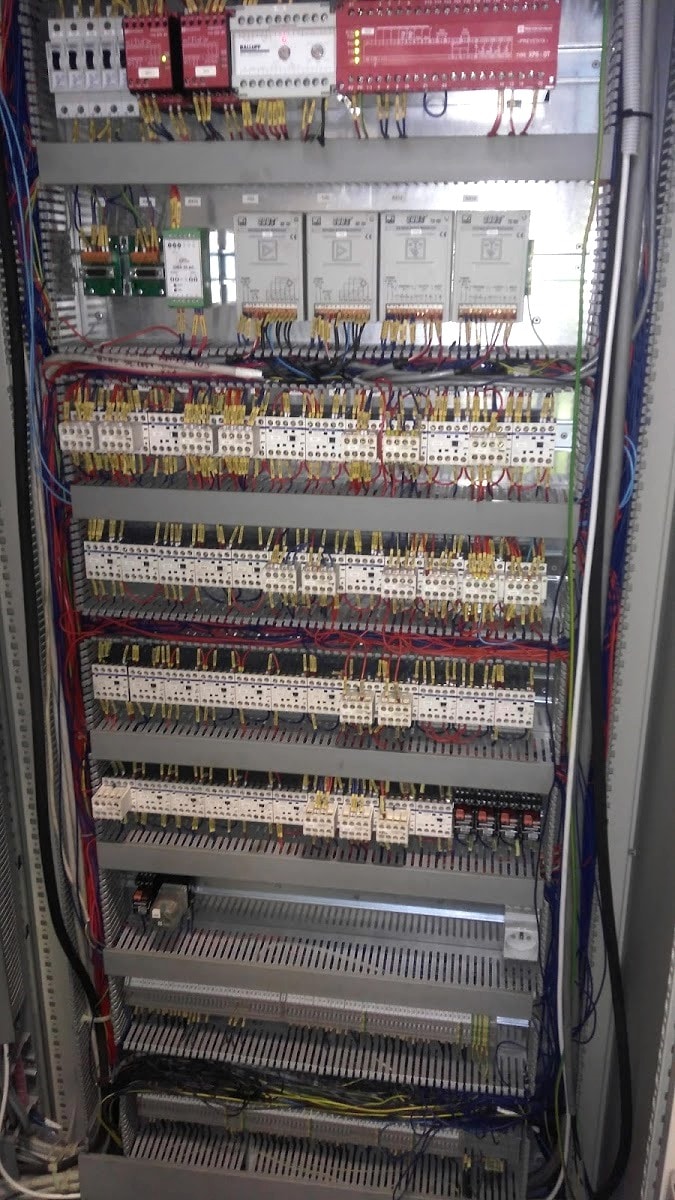

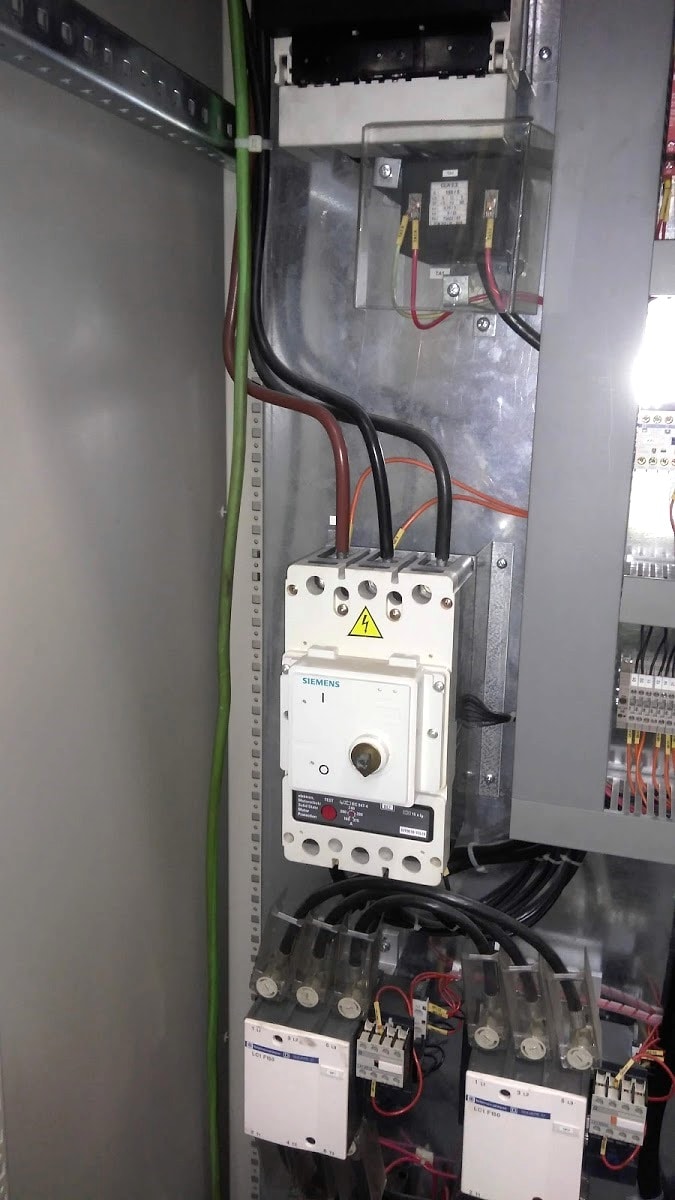

| Switchboard | |
| Dimensions h.w.d | 2250 x 1800 x 600 mm |
| Weight | 280 kg |

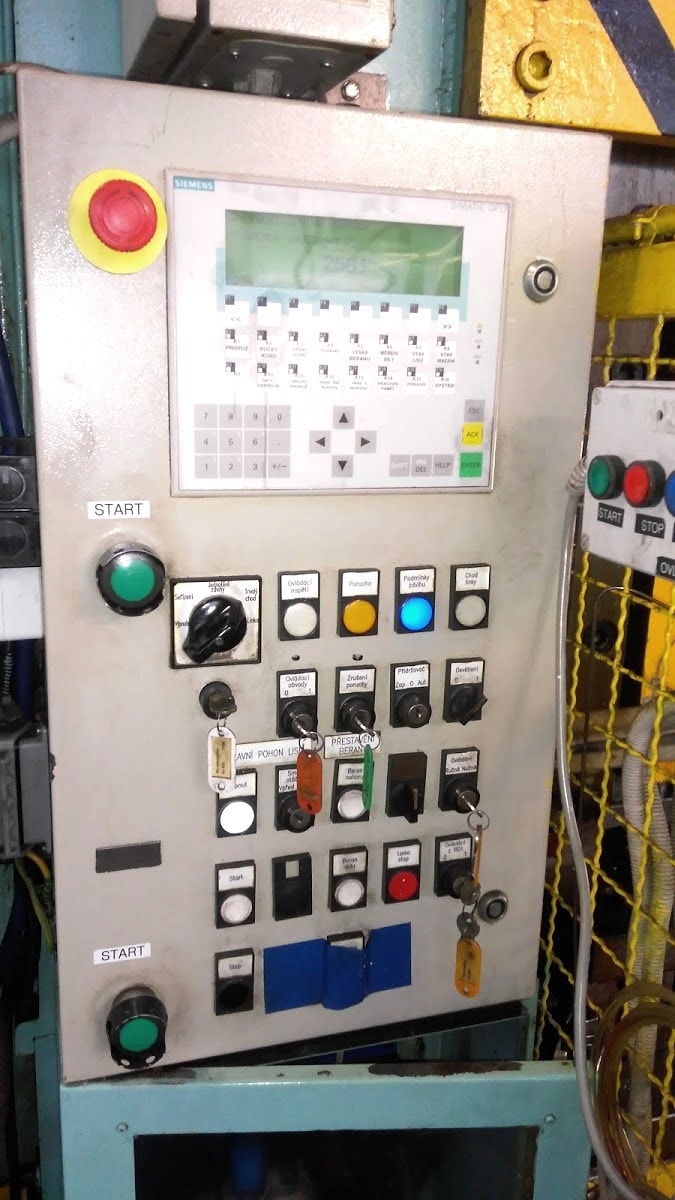

| Dimensions of control stand h.w.d | 1000 x 840 x 630 mm |
Stanzpresse Zdas - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
