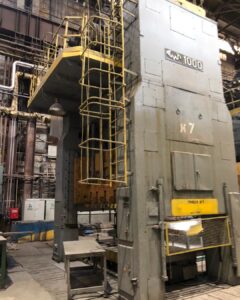

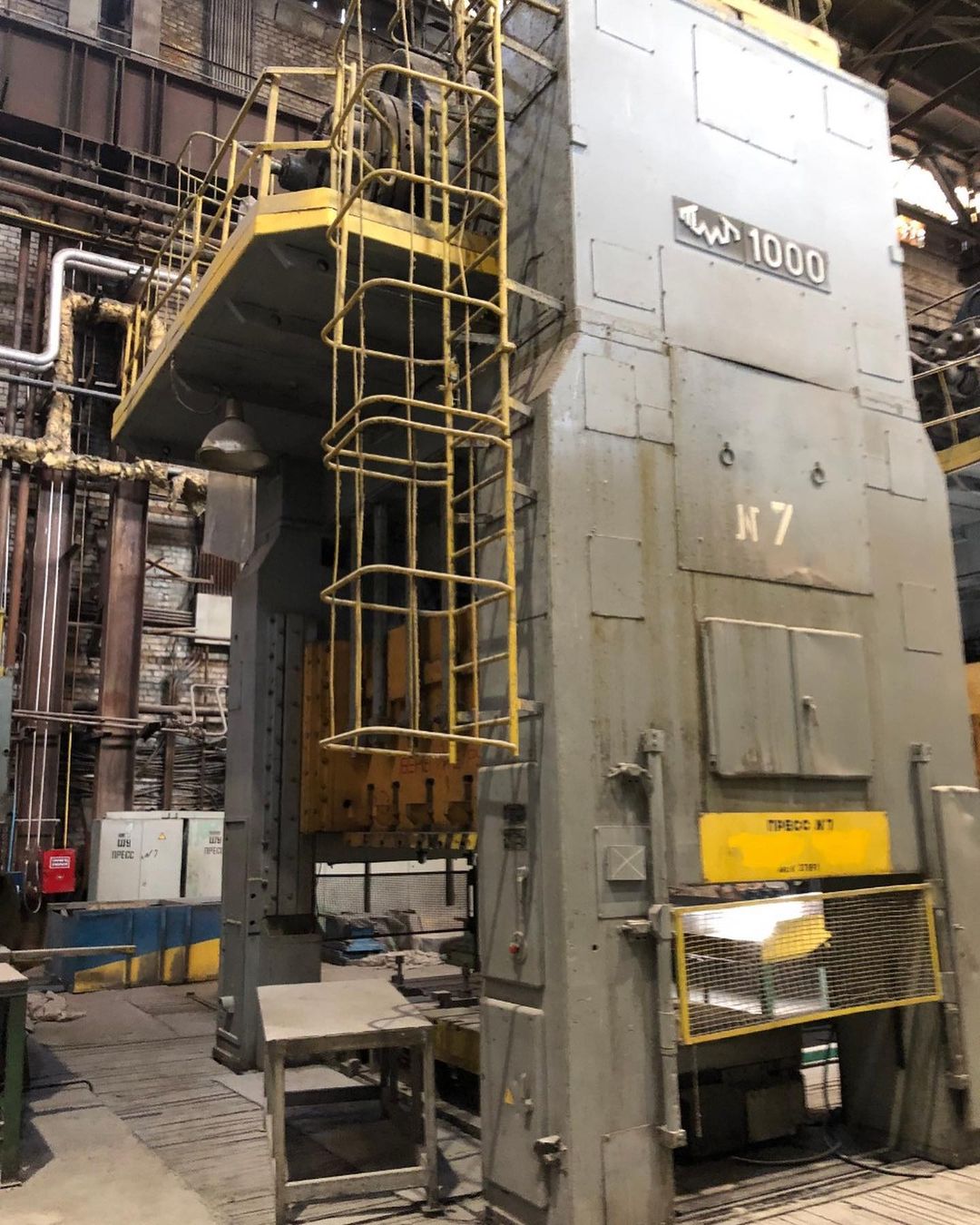

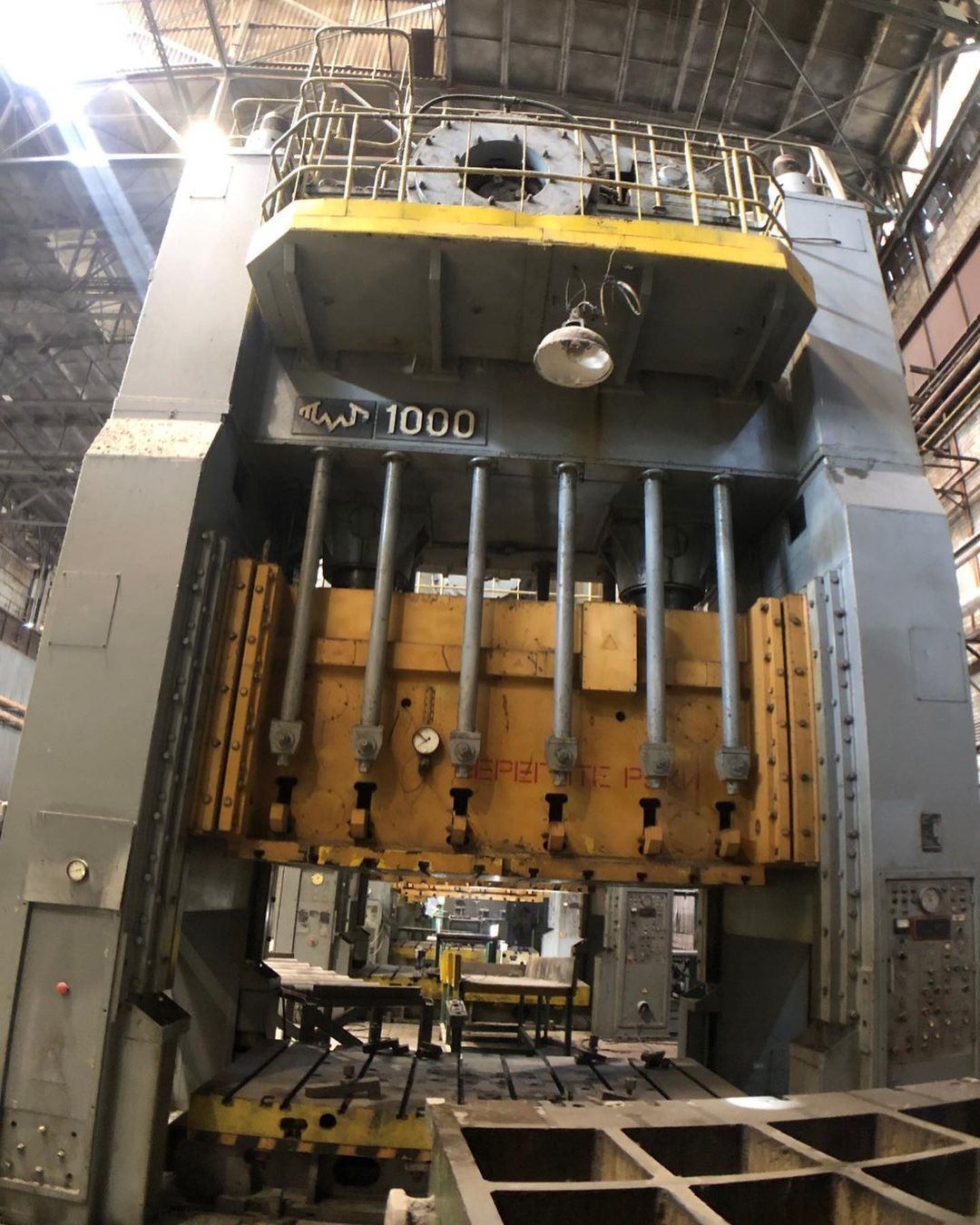

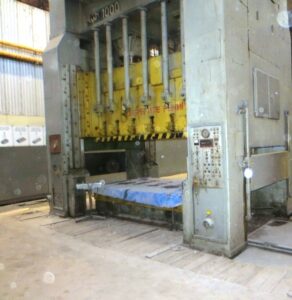

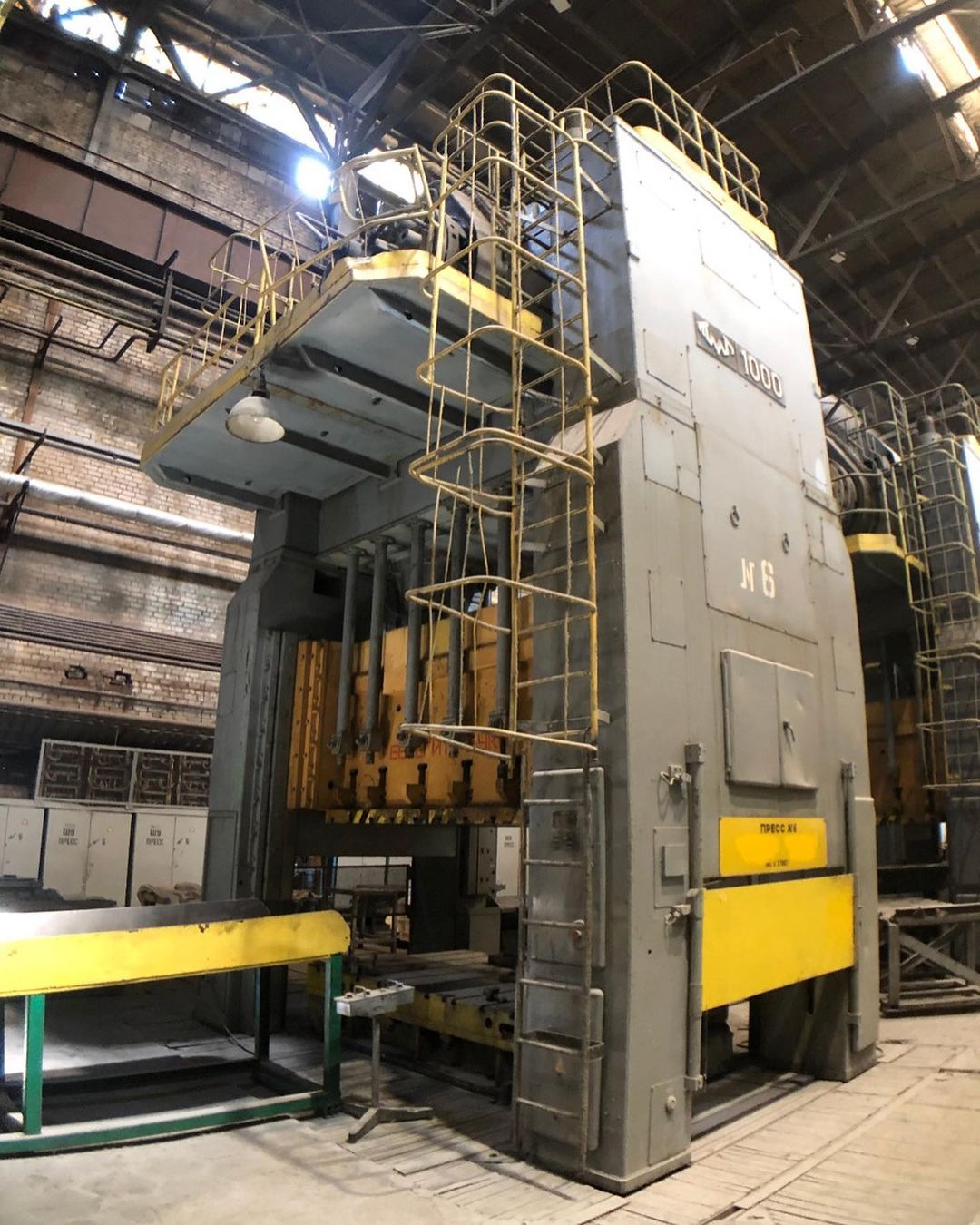

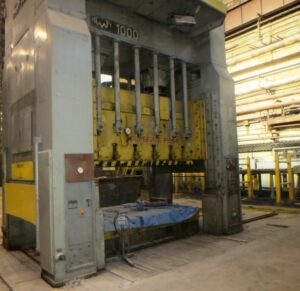

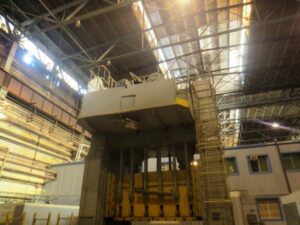

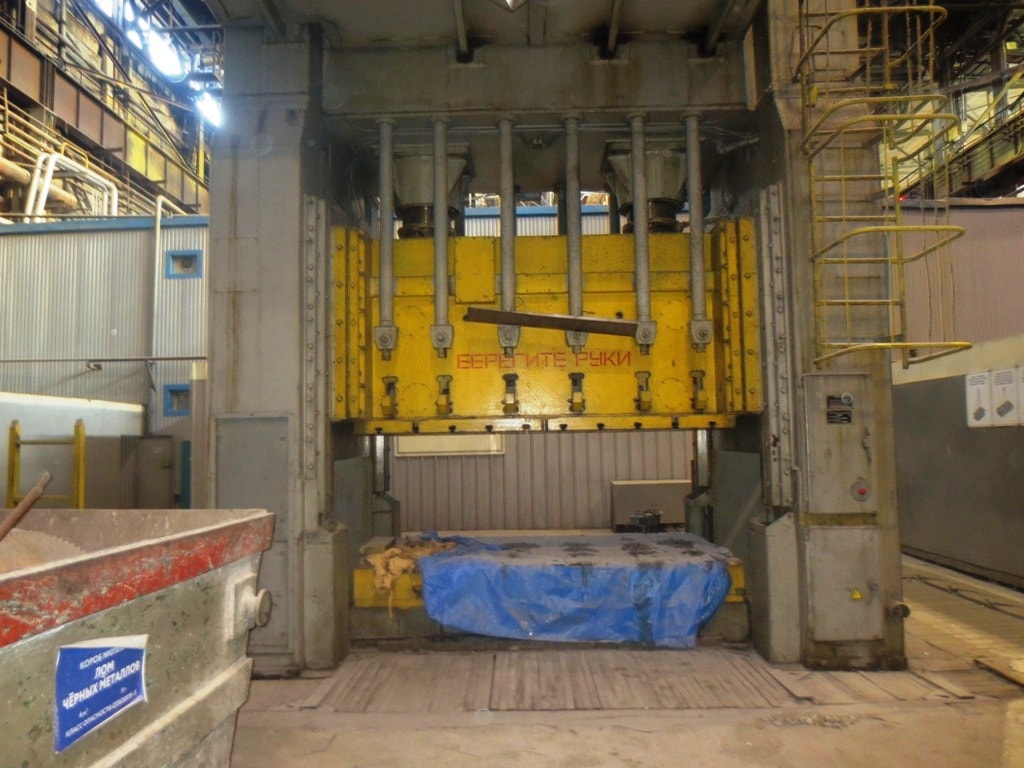

Stanzpresse TMP Voronezh KA3540 - 1000 ton
TMP Voronezh KA3540 stanzpresse - beschreibung
TMP Voronezh KA3540 video (ID:75399)

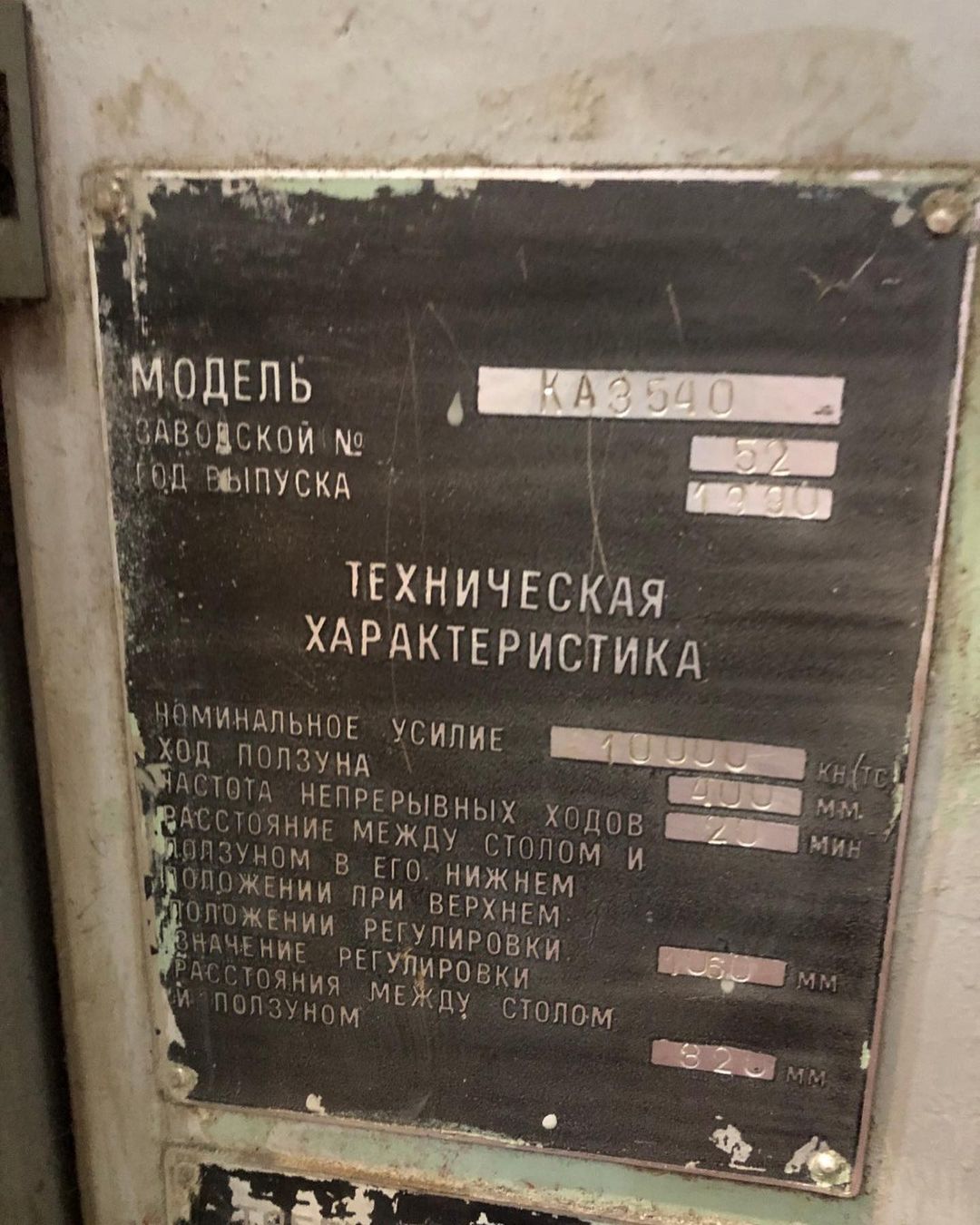

Technische Spezifikationen TMP Voronezh KA3540 (ID:75399)
| Type | Stamping press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | KA3540 |
| Capacity | 1000 ton |
| Ram stroke | 400 mm |
| Max. ram strokes per min. | 20 |
| Shut height | 1060 mm |
| Ram adjustment | 320 mm |

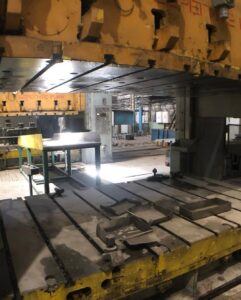

| Table size | 3150 x 1800 mm |
| Ram size | 3066 x 1700 mm |
| Max. permitted stamp weight on the ram | 13000 kg |
| Column gap size | 1500 x 1900 mm |
| Bolster plate thickness | 250 mm |
| Ram travel to its extreme position where it develops nominal capacity | 12 mm |
| Pneumatic cushion capacity | 200 ton |
| Pneumatic cushion stroke | 200 mm |
| Upper knock-out capacity | 50 ton |
| Main motor power | 132 kW |
| Press dimensions | 5150 x 4700 x 7830 mm |
| Press weight | 200000 kg |
Stanzpresse TMP Voronezh - technologische prozesse und operationen
| Blechstanzen | Das Blechstanzen ist eine Operationsklasse zur Umformung von Teilen aus Blechmaterial mit Gesenken. Das Werkstück wird im Werkzeug ohne wesentliche Änderung der Dicke umgeformt und erhält die vorgegebene Form. Zu dieser Gruppe gehören Schneiden, Lochen, Biegen, Ziehen und andere Prozesse, die auf Pressen ausgeführt werden. Das Blechstanzen ist die Grundlage der Massenproduktion von Karosserieteilen, Gehäusen und anderen Dünnblechteilen. |
|---|---|
| Ziehen | Das Ziehen verwandelt einen flachen Zuschnitt in ein Hohlteil. Das Blech wird an den Rändern festgehalten, während das Werkzeug den mittleren Bereich eindrückt und das Metall zwingt, in die Gesenkhöhlung zu fließen und Wände zu bilden. So entstehen Näpfe, Kappen, Gehäuse und andere Teile mit einer offenen Seite. |
| Stanzen | Das Lochen von Blechen erfolgt im Gesenk: Ein Werkzeug mit scharfen Kanten durchdringt das Werkstück und trennt das Material entlang einer geschlossenen Kontur. Der Vorgang ist schnell und präzise und hinterlässt bei korrekter Einstellung keine Grate. Einsatz zur Herstellung von Löchern, Schlitzen und Aussparungen in Blechteilen. |
| Stanzen | Das Ausschneiden eines Teils aus einem Blech entlang einer geschlossenen Kontur erfolgt auf einer Presse mit einem Schneidwerkzeug. Das Werkzeug durchdringt das Material und trennt das Fertigteil vom Blech. Die Genauigkeit der Kontur und die Sauberkeit der Kante bestimmen die Qualität des Endprodukts. |
| Biegen | Das Biegen verleiht einem Blechzuschnitt einen Winkel oder eine Krümmung. Das Metall wird im Gesenk unter der Kraft der Presse gebogen: Die äußeren Schichten dehnen sich, die inneren stauchen, und die Mitte behält ihre ursprüngliche Länge. Die Operation ermöglicht die Herstellung von Teilen mit vorgegebener Geometrie ohne Änderung der Materialdicke. |
