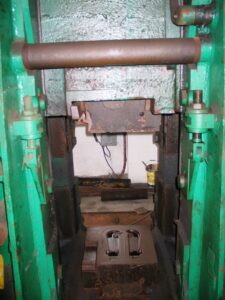

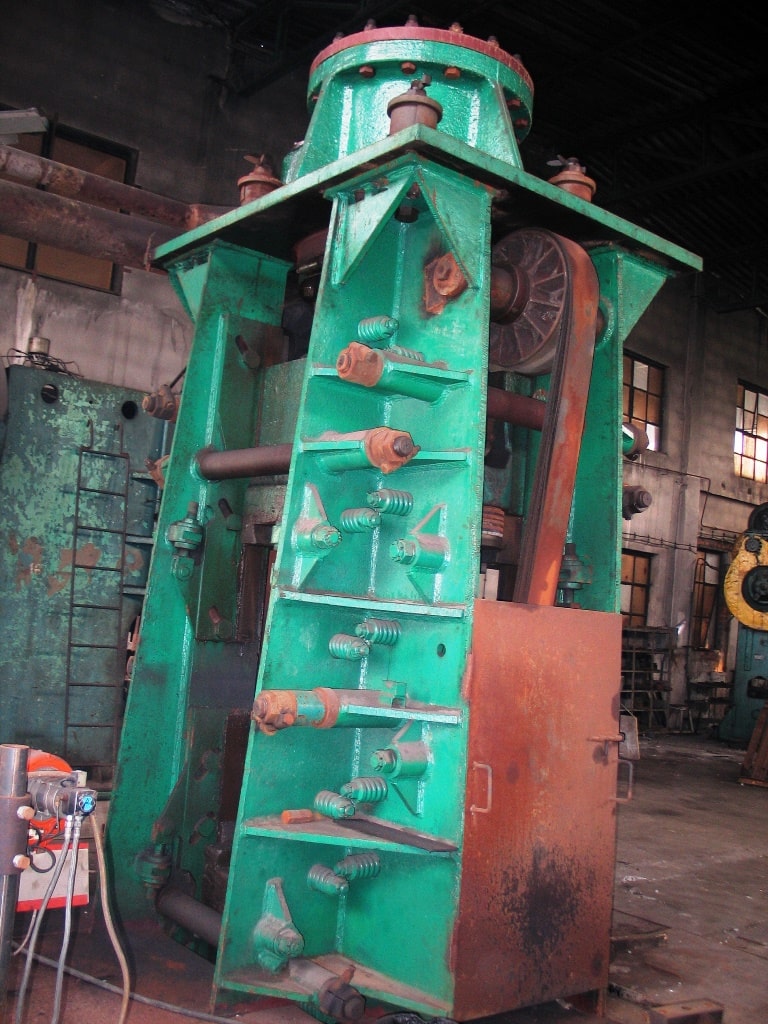

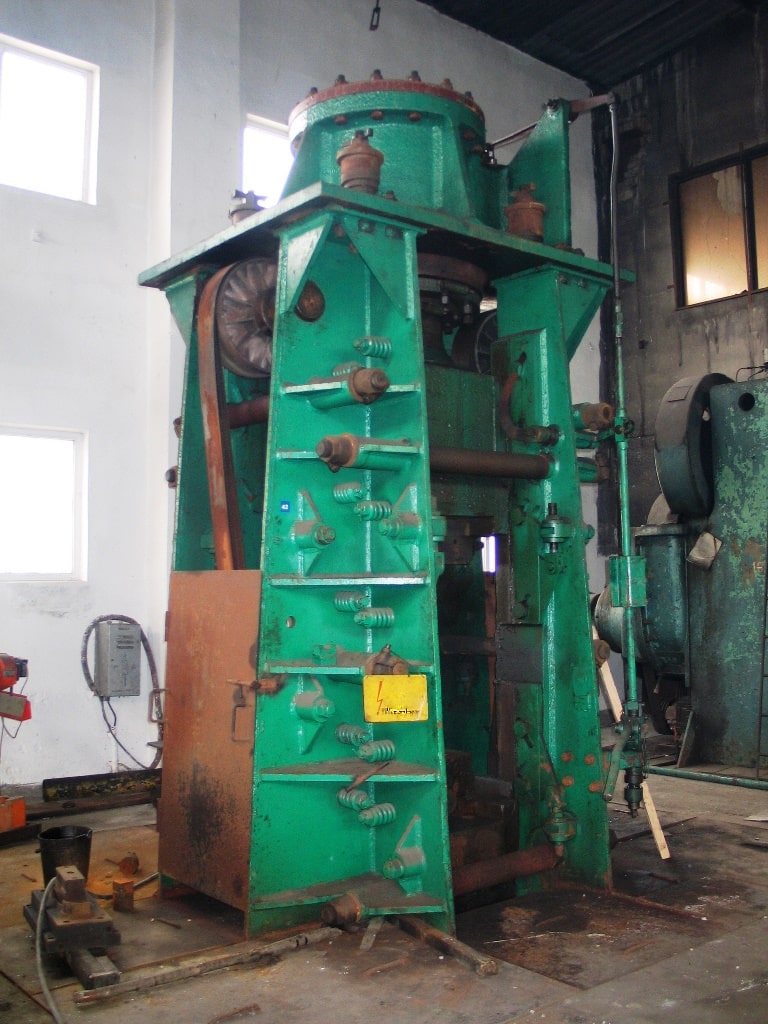

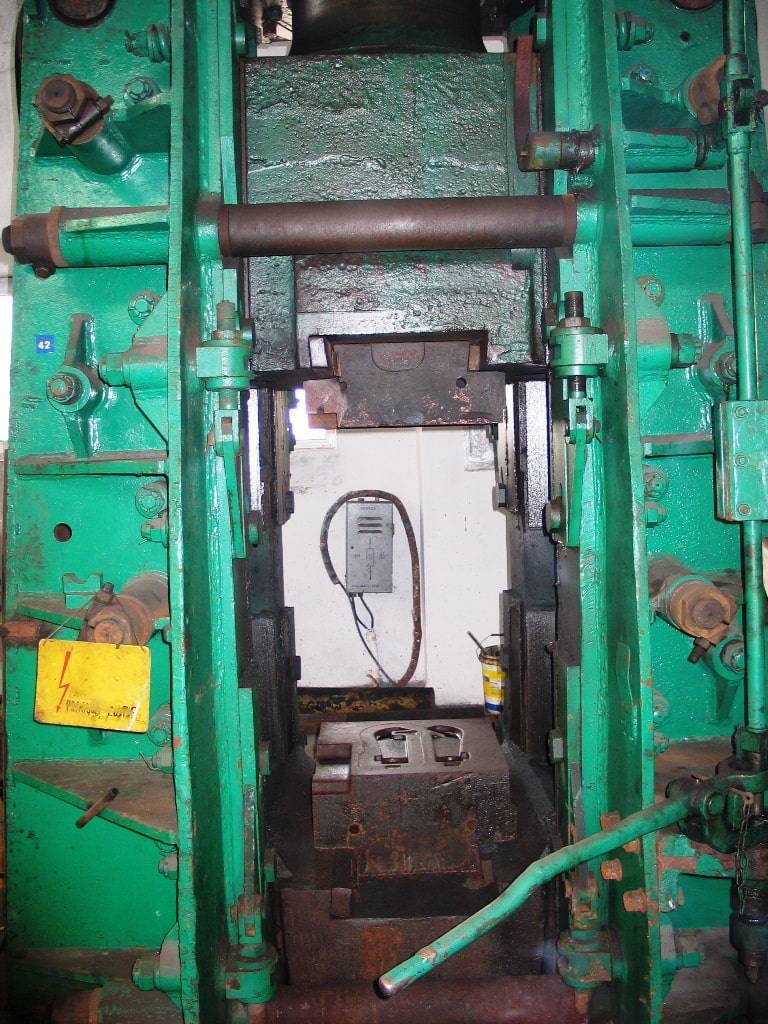

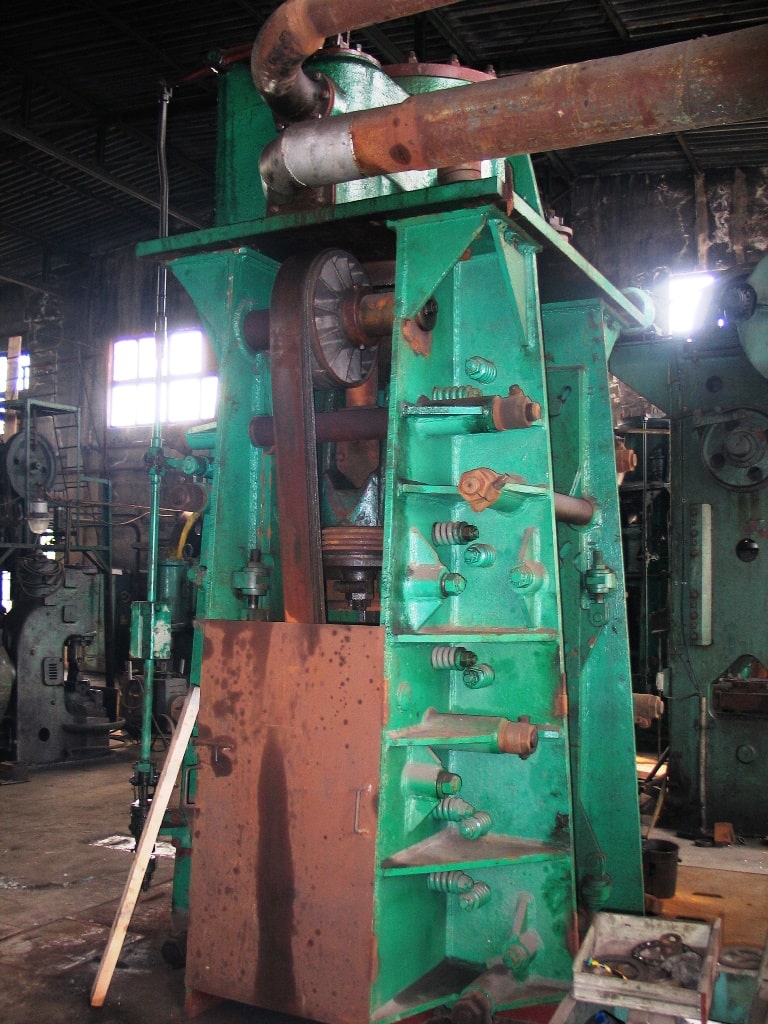

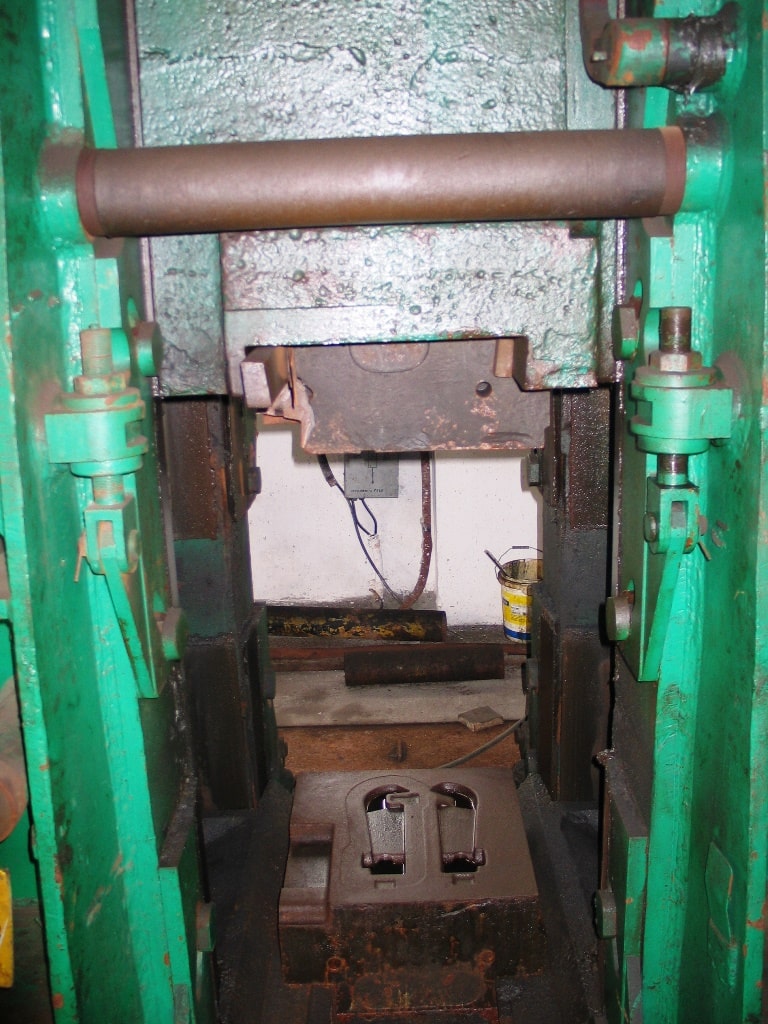

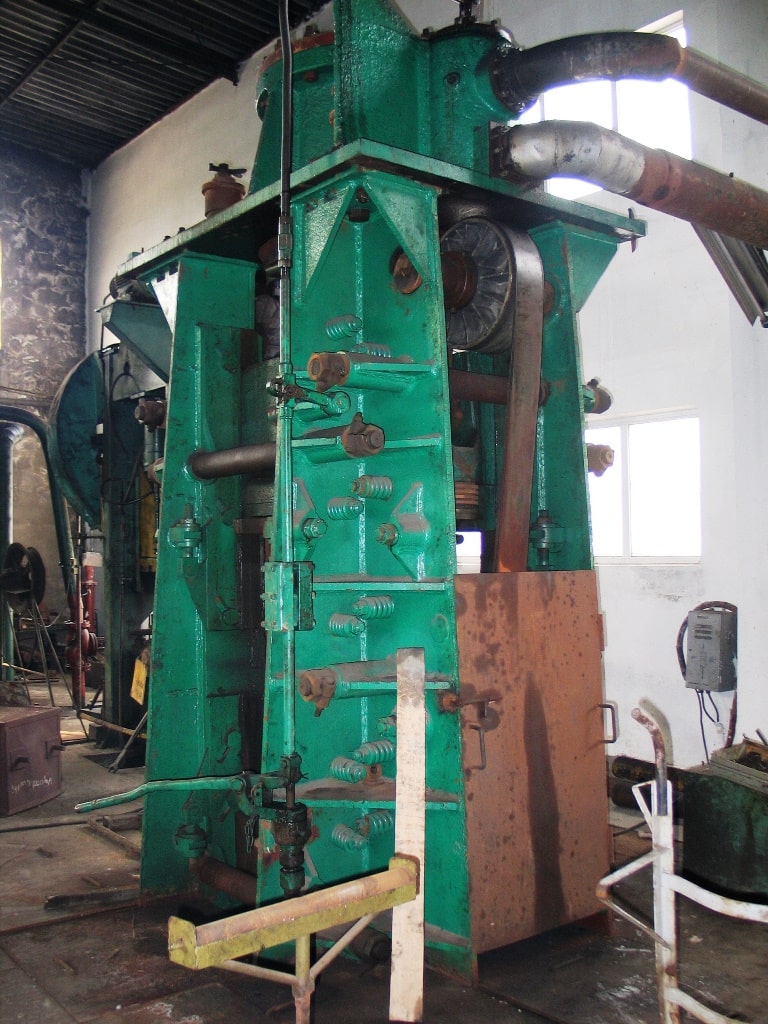

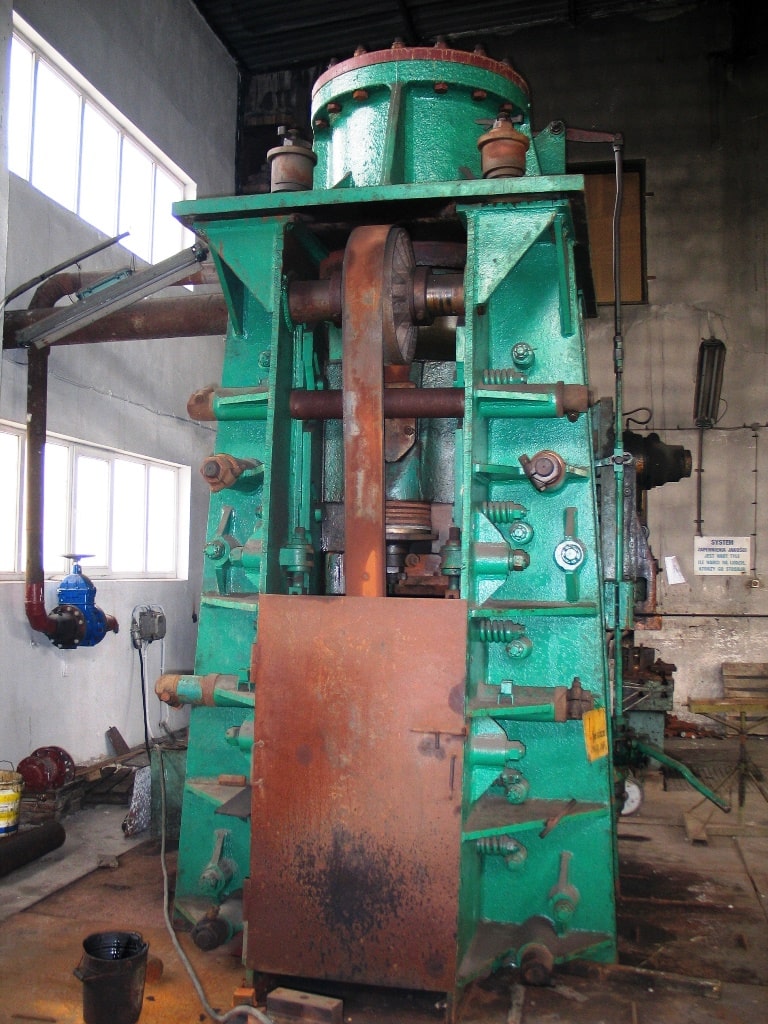

Gegenschlag-Schmiedehammer Beche DG10H - 10 ton
Beche DG10H gegenschlag-schmiedehammer - beschreibung
Technische Spezifikationen Beche DG10H (ID:75452)
| Type | Counterblow forging hammer |
|---|---|
| Manufacturer | Beche |
| Model | DG10H |
| Energy of blow | 10`000 kg |
| Stroke | 1000 mm |
| Distance between columns | 800 mm |
| Maximum number of blow per minute | 80 |
| Average number of blow per minute | 10 |
| Air consumption per blow | 1.6 |
| Compressor output in ebm initial volume per minute | |
| with cold air operation | 16 |
| with hot air operation (160 ° C) | 10.5 |
| Power requirement of the compressor in HP at 7 atm | |
| cold air | 105 PS |
| hot air | 70 PS |
| Air collectors | 14 ebm |
| Steam consumption in kg per blow at 7 atm, strongest blow | 0.85 kg |
| Steam consumption in kg per minute | 8.5 kg |
| Height | 4500 mm |
| Weight | 50 ton |
Gegenschlag-Schmiedehammer Beche - technologische prozesse und operationen
| Schmieden | Der Prozess der plastischen Umformung von Metall, bei dem das Werkstück unter Einwirkung von Schlägen oder statischem Druck seine Form ändert. Während des Schmiedens wird das Metallgefüge verdichtet, innere Ungleichmäßigkeiten werden beseitigt und die mechanischen Eigenschaften des Werkstoffs verbessert. Dadurch zeichnen sich geschmiedete Produkte durch hohe Festigkeit und Zuverlässigkeit unter erheblichen Belastungen aus. Das Schmieden dient sowohl der Herstellung fertiger Teile als auch der Vorbereitung von Werkstücken für das anschließende Gesenkschmieden. |
|---|---|
| Warmschmieden | Das Warmschmieden ist ein Verfahren zur Umformung von Metall unter Druck bei erhöhten Temperaturen. Die Erwärmung verringert den Umformwiderstand des Materials und ermöglicht ein leichteres Fließen in die Gesenkhöhlung. Das Verfahren gewährleistet hohe Produktivität und die Möglichkeit, komplexe Formen herzustellen. Einsatz bei der Fertigung von Schmiedeteilen aus Stahl und Legierungen in der Serien- und Massenproduktion. |
| Gesenkschmieden | Das Werkstück wird in einer Gesenkhöhlung umgeformt, die den Metallfluss begrenzt und ihn zwingt, die exakte Form des Werkzeugs auszufüllen. Unter hohem Druck breitet sich das Material in jede Vertiefung und jedes Detail des Gesenks aus und erzeugt ein Teil mit präziser Geometrie. Dieses Verfahren gewährleistet hohe Genauigkeit und Wiederholbarkeit und ist Standard in der Serien- und Massenfertigung komplexer Schmiedeteile. |
| Gegenschlagschmieden | Ein Schmiedeverfahren, bei dem sich zwei Bären gleichzeitig aufeinander zu bewegen und das Werkstück von beiden Seiten zusammendrücken. Die Gegenbewegung gleicht die Schlagkräfte aus, wodurch die Belastung des Maschinenfundaments selbst bei hoher Schlagenergie minimal bleibt. Das Metall verformt sich symmetrisch und füllt die Gesenkhohlräume gleichmäßig aus. Dieses Verfahren ist besonders effektiv bei der Herstellung großer Schmiedeteile, die einen kraftvollen Schlag und ein präzises Schließen des Werkzeugs erfordern. |
| Gesenkschmieden | Ein Verfahren der Warmmassivumformung, bei dem das Werkstück durch die Energie eines fallenden Bären umgeformt wird. Unter der Schlagwirkung füllt das Metall die Gesenkhöhlung aus, bildet deren Geometrie nach und nimmt die Form des Fertigteils an. Das Verfahren zeichnet sich durch hohe Produktivität und Wiederholgenauigkeit aus und ist in der Serien- und Massenfertigung gefragt. |
