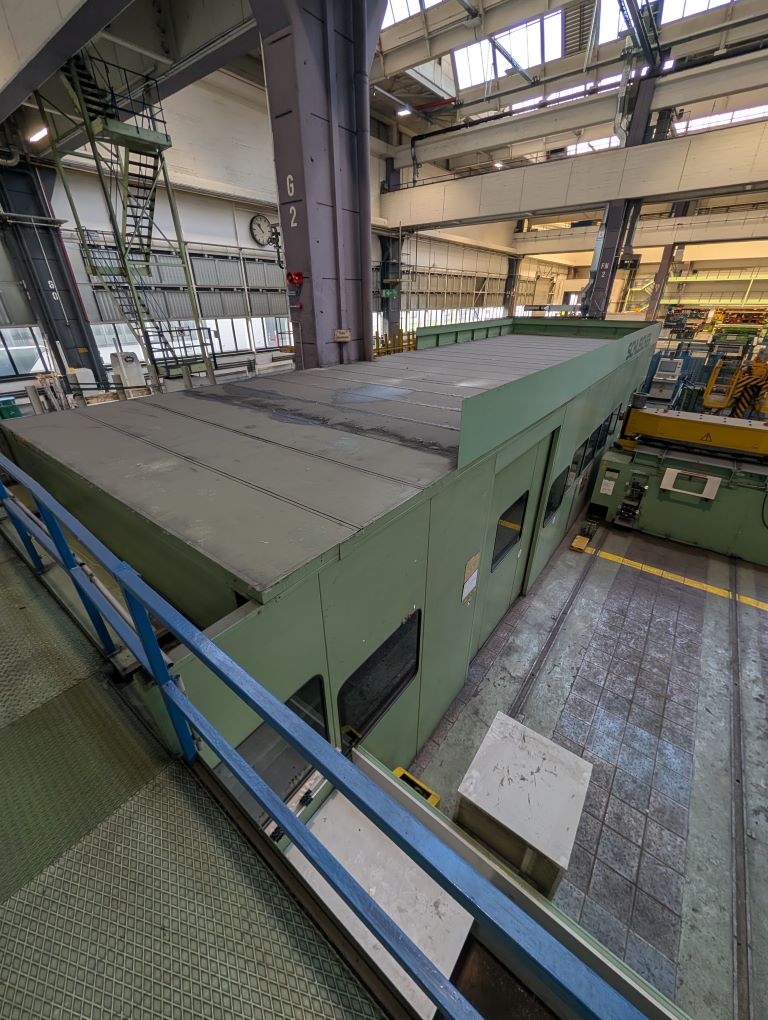

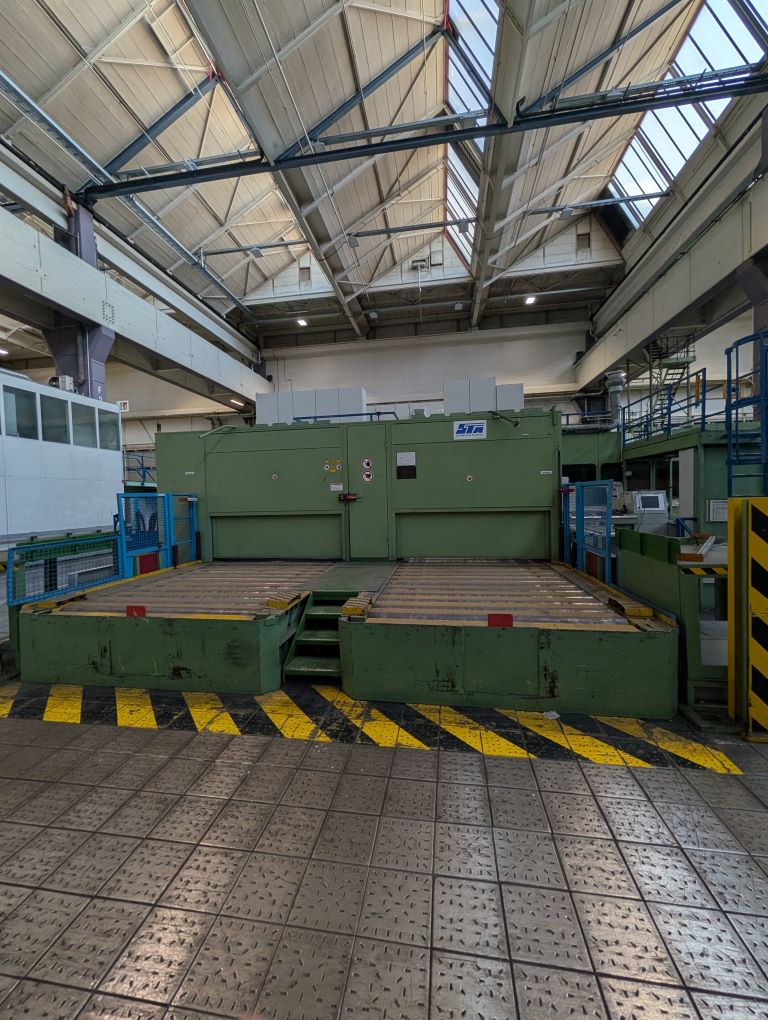

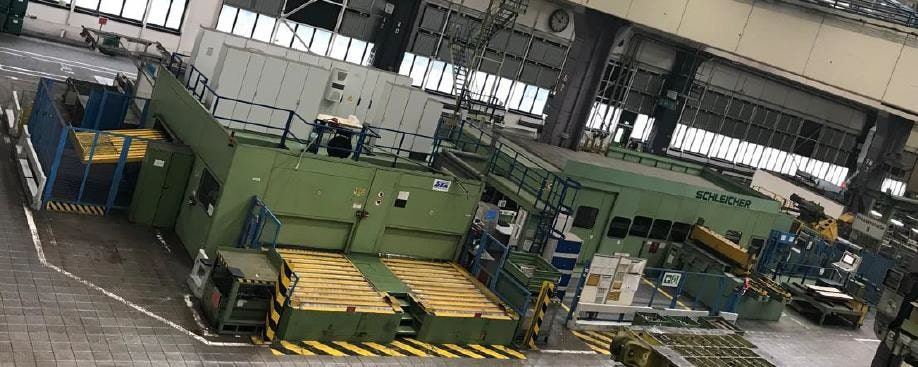

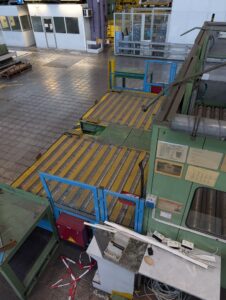

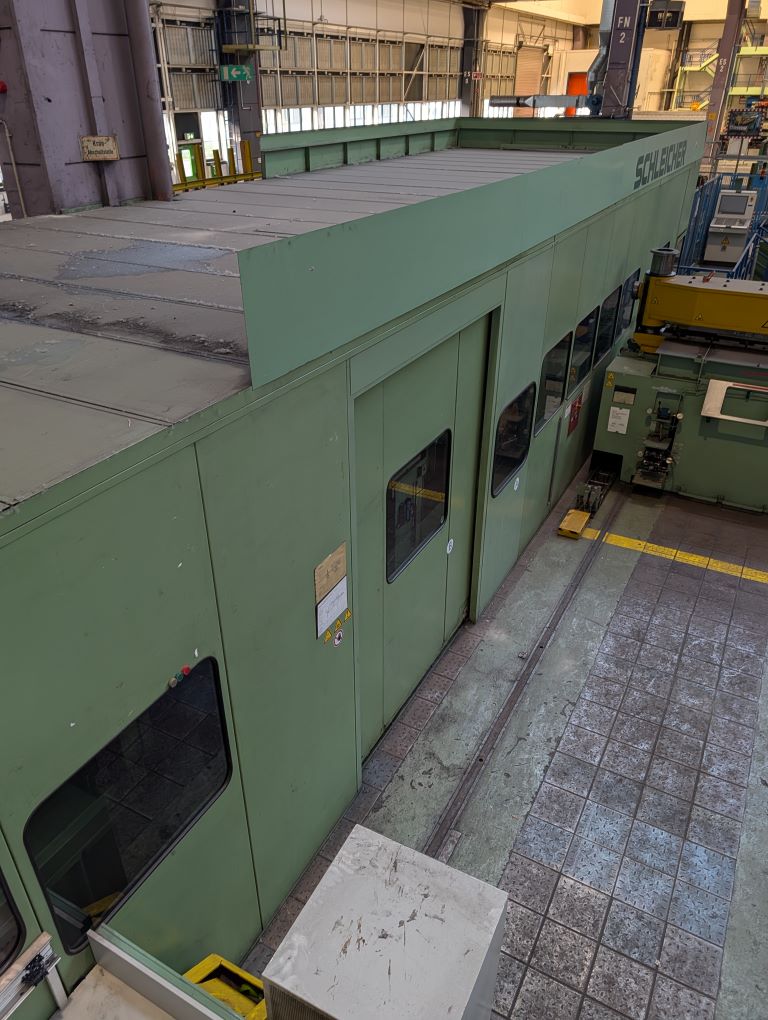

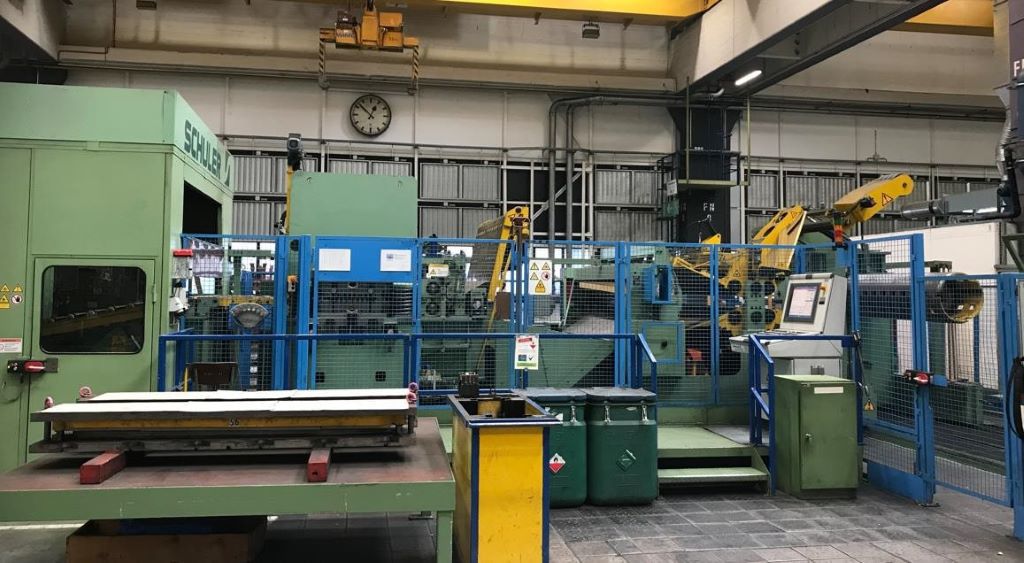

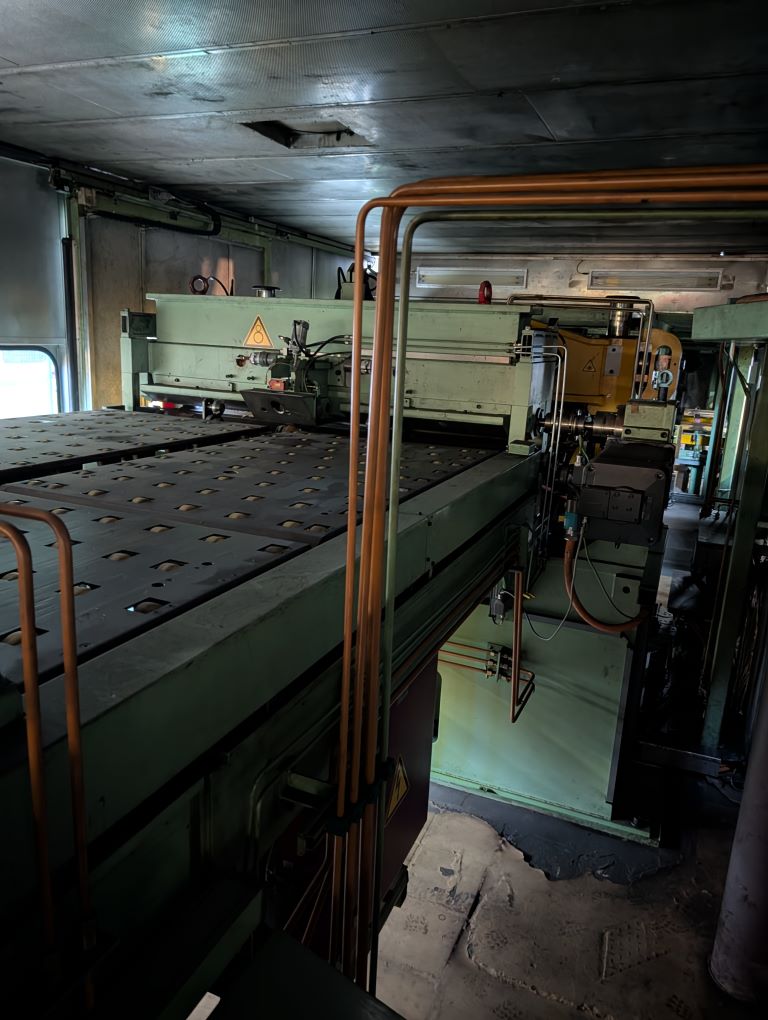

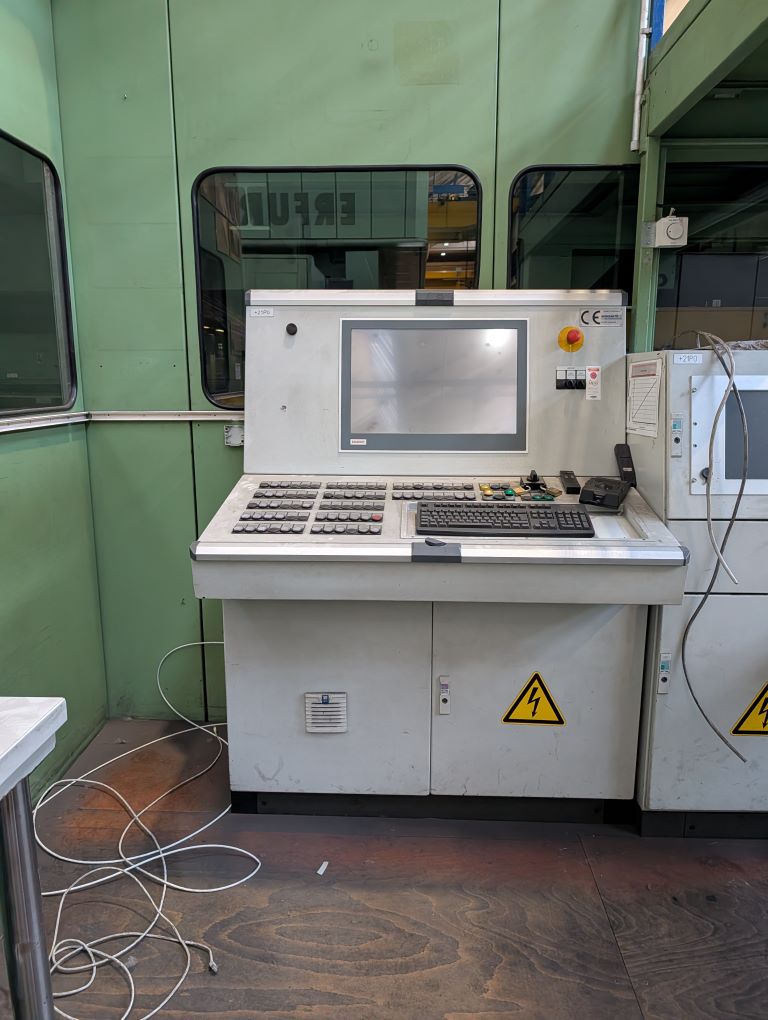

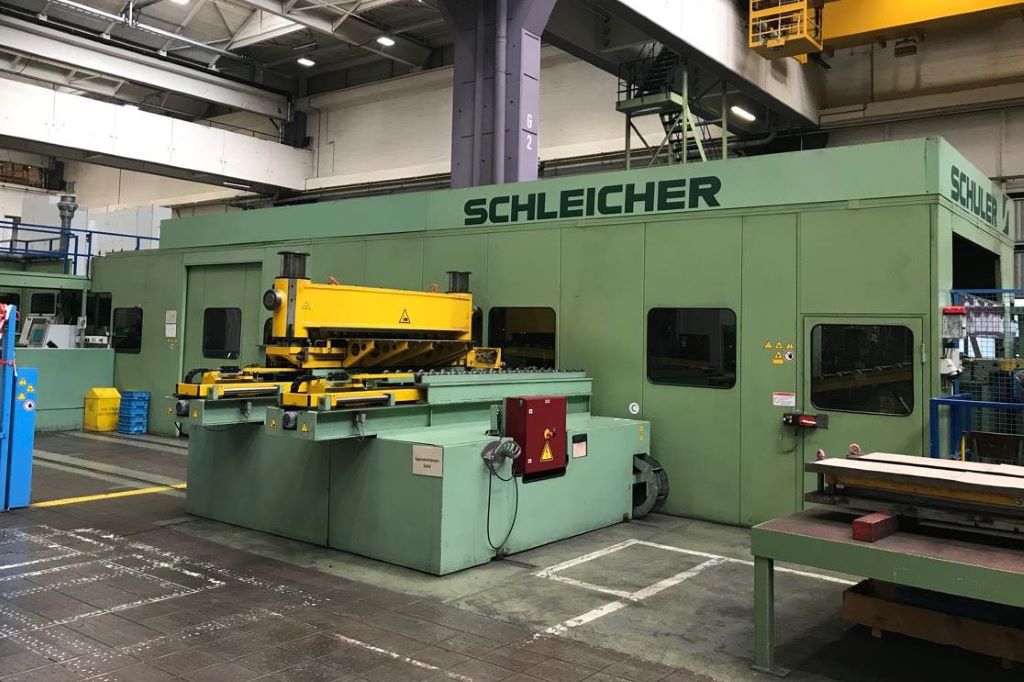

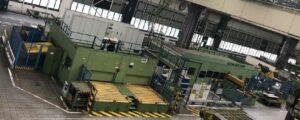

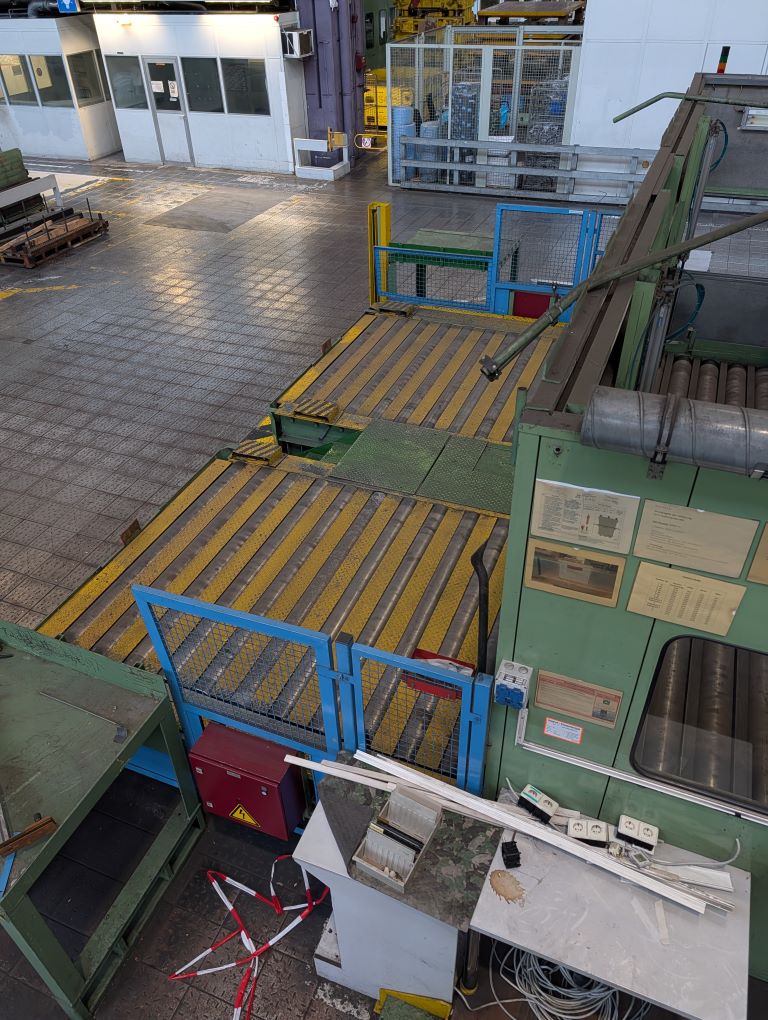

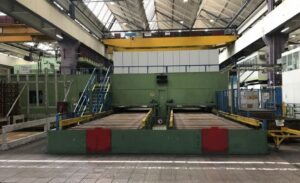

Blanking Coil Line Schleicher CTL 4.090
Schleicher CTL 4.090 blanking coil line - beschreibung
Technische Spezifikationen Schleicher CTL 4.090 (ID:76357)
| Type | Blanking coil line |
|---|---|
| Manufacturer | Schleicher |
| Model | CTL 4.090 |
| Tensile strength | 1000 N/mm² |
| Yield strength | 800 N/mm² |
| Strip width min. | 500 — 2000 mm |
| Thickness of strip min — max. | 0.6 — 2.0 mm |
| Maximal coil weight | 35.000 kg |
| Coil outer diameter min. | 800 mm |
| Coil outer diameter max. | 1900 mm |
| Maximum strip cross-section for steel | 2000 x 2.0 mm² |
| Max. sheet crowning in direction of flow | ±10/1000 mm |
| Swivel cutting angle range max. | ±15° |
| Swivel angle infinitely adjustable. | ±15° |
| Band width for straight cut | 500 — 2000 mm |
| Band width for bevel cut 15° | 500 — 2000 mm |
| Band width for bevel cut 30° | 500 — 1800 mm |
| Blade length approx. | 2150 mm |
| Cutting length, not stacked | 90-250 mm |
| Cutting length, stacked | 250-2000 mm |
| Cutting shape | Rectangle, Parallelogram, Trapezoid |
| Discharge to container after the shear | min. 90 mm |
| Maximum length | 2000 mm |
| Setting accuracy | 0.1 mm |
| Adjustable feed length | 0.1-9999.9 mm |
| Desired feed length | 90-2000 mm |
| Feed accuracy | ±0.2 mm |
Blanking Coil Line Schleicher - technologische prozesse und operationen
| Zuschnitt | Das Schneiden in der Werkstückvorbereitung löst die Aufgabe, ein Metallstück entlang einer geschlossenen Kontur vom gesamten Blech oder Band zu trennen. Dabei kommt es weniger auf die Kantenqualität an als auf Geschwindigkeit und Materialersparnis — der Zuschnitt wird ohnehin weiterverarbeitet. |
|---|---|

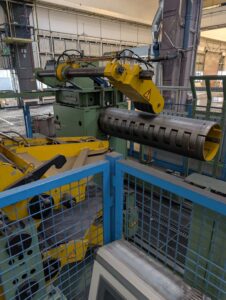

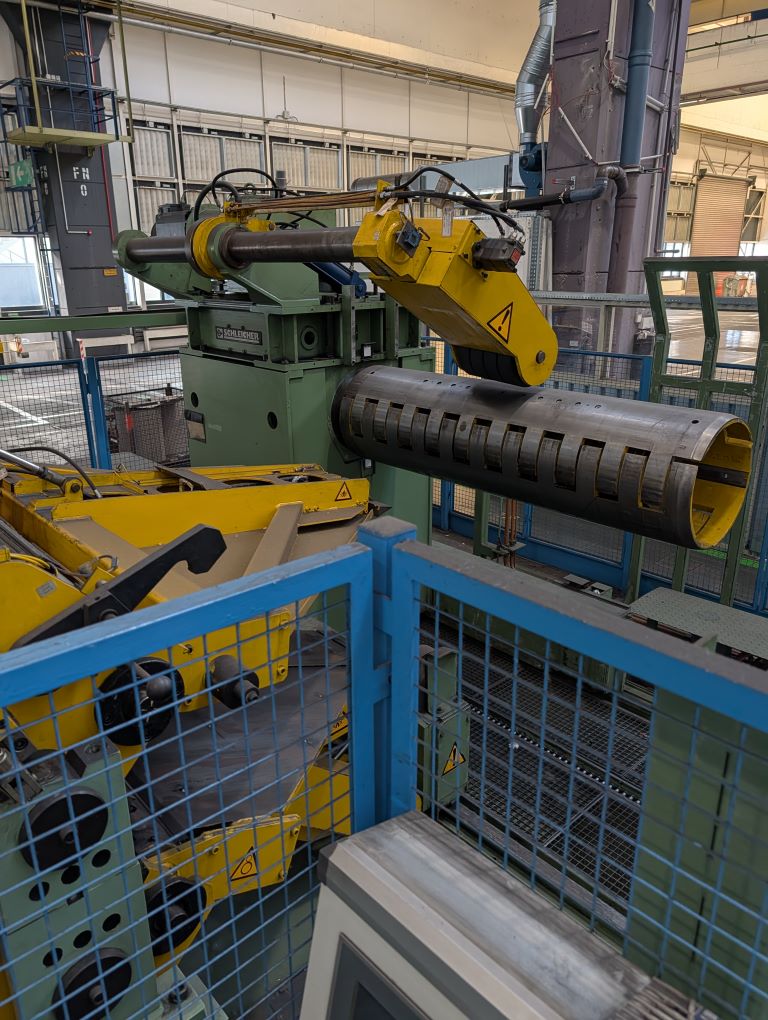

| Abhaspeln | Das Abwickeln löst das Metallband von der Rolle und führt es mit festgelegter Geschwindigkeit und Spannung der Verarbeitungslinie zu. Der Vorgang gewährleistet die Kontinuität des Produktionszyklus und die korrekte Positionierung des Bandes vor dem Stanzen. Vom stabilen Vorschub hängen der Rhythmus der gesamten Fertigung und die Qualität der Folgeoperationen ab. |
| Abscheren | Metall wird entlang einer geraden Linie durch das Scheren der Schneidkanten getrennt. Der Vorgang ist schnell, erfordert keine Erwärmung und keine aufwendige Werkzeugausstattung. Einsatz zum Zuschneiden von Blechen und Bändern vor dem weiteren Stanzen. |

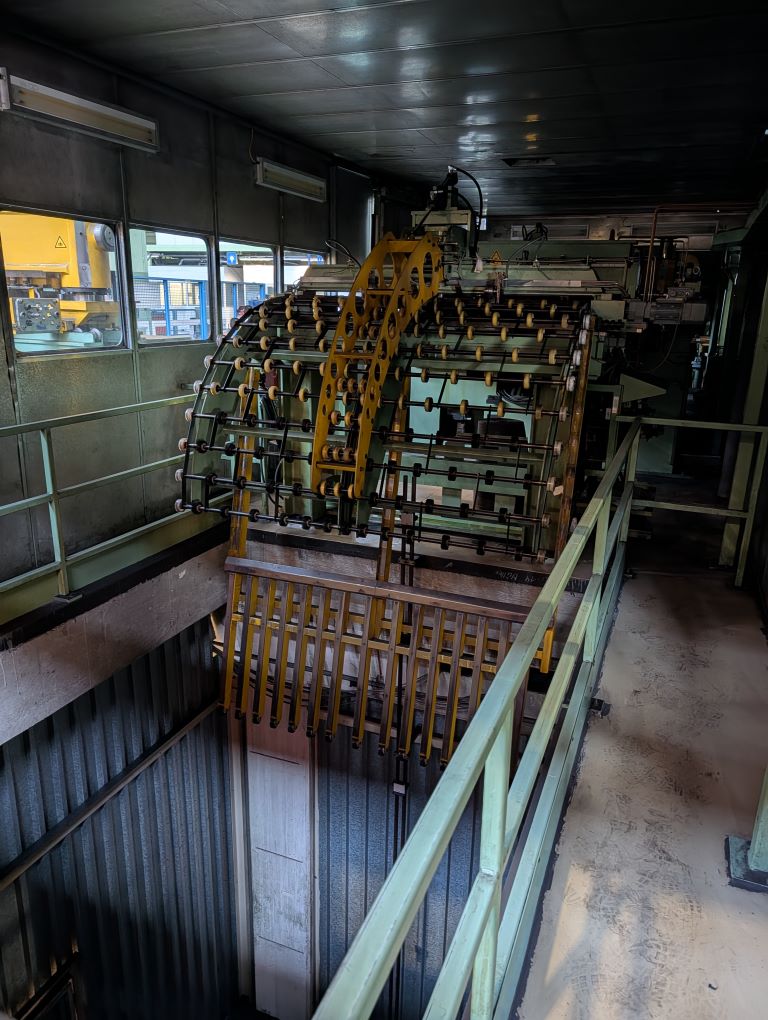

| Richten | Bleche oder Bänder sind nach dem Walzen und Transport selten vollkommen eben. Das Richten beseitigt Krümmung, Welligkeit und innere Spannungen, indem das Metall durch ein System versetzt angeordneter Rollen geführt wird. Nach dieser Behandlung erhält das Werkstück eine ebene Geometrie, die für das präzise Stanzen entscheidend ist. |
